PVC канализационните тръби са сред първите, които са намерили приложение в тръбопроводната индустрия.
При тестване в полеви условия само тези продукти дадоха положителни резултати: след 50 години експлоатация в земята, водоснабдителната система демонстрира пълна годност за по-нататъшна употреба за същия период.
Европейските страни са оценили надеждността и екологичността на PVC продуктите – днес употребата им достига 80%.
Предимства на PVC тръбите
В момента никой друг вид не може успешно да се конкурира с тях. Това се дължи на следните предимства на употреба.
- Тяхната топлопроводимост се доближава до тази на изолационните материали.
- Те са бактериологично и токсично безопасни.
- Те са класифицирани като леснозапалими материали с точка на възпламеняване от 500°C.
- Устойчив на химични (деформация, корозия, ръжда) и физически влияния.
- Инертен към киселини, основи и др.
- Те имат отлични хидравлични свойства, което е особено важно в хоризонтални участъци на канализационните системи.
- Тяхната пропускливост остава постоянна във времето, благодарение на гладката им вътрешна повърхност. Това също така предотвратява растежа на микроби и бактерии.
- Те се отличават с устойчивостта си на обрастване на стени.
- PVC канализационните тръби могат да се използват в широк температурен диапазон – те запазват свойствата си от -20°C до +60°C и са способни да издържат дори на по-горещи среди – близо 100°C – без да отделят вредни вещества.
- Лесен за инсталиране и приемане на желаната форма,
- Дори ако в канализацията има голямо количество пясък, износоустойчивостта е висока.
- Срокът на експлоатация е поне половин век.
Всички посочени свойства, асортиментът от тръбни продукти и фитинги за тях трябва да отговарят на стандартните стойности, дадени в таблиците GOST и TU, съгласно които се произвеждат тези продукти.

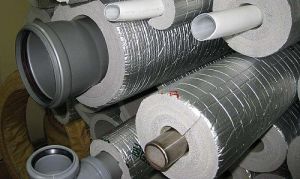

Обхват на приложение
Преди всичко, по предназначение – за гравитачни отводнявания на нови или реконструкция на съществуващи канализационни системи (външни – Ø 110 мм и нагоре, вътрешни – от Ø 50 мм – вижте таблицата).
- По време на изграждането на развлекателни комплекси – водни паркове, басейни и фонтани.
- В химическата промишленост – за отстраняване на агресивни съединения.
- За транспортиране на напитки – мляко, газирани и алкохолни продукти.
- За селскостопански цели те се използват за направата на поилки за добитък и за напояване.

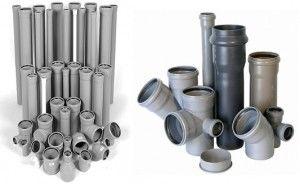

Предназначение в зависимост от продуктовата гама
Техният диапазон съответства на таблиците с размери, използвани в канализационните мрежи - както външни, така и вътрешни.
Изборът се прави въз основа на специфичните нужди на задачата. За да се опрости този процес, е създаден унифициран стандарт, регулиращ техните размери. Определящият фактор е диаметърът. Таблица 2 представя гамата от размери на PVC продуктите, произвеждани за канализационни системи.
Производителите етикетират тези продукти по външния им диаметър и дебелината на стената. Вътрешният диаметър се определя чрез изваждане на външния диаметър от удвоената дебелина на стената.
- Вътрешната канализация е монтирана от тръби с размери 50, 110 и 125 мм.
- Външни – от Ø 110 мм.
- Между сградите – 160 мм в диаметър.
- По улицата – от Ø 200 мм.

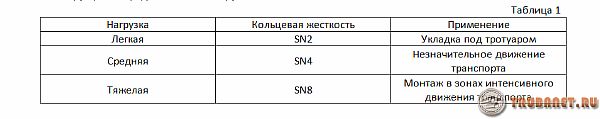

При инсталиране на комуникации извън сгради се взема предвид зависимостта на твърдостта на конструкцията от очакваното натоварване:
Таблица 1.
PVC тръби Ø 110 мм
PVC канализационните тръби Ø 110 мм имат най-широк спектър от приложения - както при монтажа на вътрешни, така и на външни комуникации.
Техният капацитет позволява да се използват в малка къща или апартамент, ако количеството ВиК в него е стандартно.
Външни PVC канализационни системи Ø 110 се монтират при необходимост:
- отвеждане на отпадъчни води извън сгради и жилищни помещения;
- инсталиране на външни канализационни системи във вили и нискоетажни сгради;
- да се внедри повърхностна дренажна система - като продължение на линейни и точкови дренажни системи.
Широкото използване на тръби Ø 110 е икономически и технически оправдано. Това се улеснява от:
- тяхната лекота и еластичност;
- Те са лесни за инсталиране и, ако е необходимо, могат да бъдат премахнати.
Какво включва система, захранвана с гравитация?
- Отводняването се извършва чрез гравитачна система, когато се използват тръби с размери 110 мм:
- за непрекъснато изпускане на отпадъчни води с температура не по-висока от 80°C;
- за краткосрочно изпускане на отпадъчни води с температура 95°C.
При полагане на PVC канализационни системи Ø 110 мм трябва да се вземе предвид следното:
- задължителен наклон – 10-20 мм/м – за осигуряване на пълен обем на събиране на вода;
- дълбочината на монтаж трябва да съответства на нивото на замръзване на почвата в района (средна стойност – 1-1,5 м);
- При пълнене на системата не трябва да има камъни или строителни отпадъци, за да се избегнат повреди;
- Почвата над канализацията не трябва да се уплътнява.
Тръбопроводите, изработени от PVC тръби с диаметър 110 мм, могат да се бетонират, при условие че предварително са обвити с пергамент и хидроизолационен материал.
PVC тръби Ø 50 мм
Канализационни тръби Ø 50 мм – продукти с малък диаметър, съответстват на началото на размерния диапазон на канализационните тръбопроводи (Таблица 2).
Използва се:
- при инсталиране на външни и вътрешни канализационни системи;
- за водоснабдяване с питейна вода и в отоплителни системи;
- за създаване на пластмасови дренажни системи вътре в сгради, свързване на водопроводи към тях, както и за отвеждане на отпадъчни води – битови и дъждовни;
- Вътрешна PVC дренажна система Ø 50 мм се монтира в помещения, оборудвани с високотемпературно отводняване на вода – от перални и съдомиялни машини.
Гнездовата връзка осигурява бърз и лесен монтаж.
Тръбите Ø 50 мм имат необходимата твърдост, устойчиви са на високи температури и се монтират без използване на фитинги.
Ако монтажът и експлоатацията се извършват правилно, експлоатационният живот на такива канализационни системи може да бъде доста дълъг – няколко десетилетия.
Тръбите са с диаметър Ø 50 мм и сив цвят, с гладка повърхност. Имат муфа за свързващ пръстен.
Предлага се с маншет.
Технически характеристики на тръби Ø 50 мм
Максималната температура на преминаващата течност е 70°C.
Възможно е краткотрайно излагане (до две минути) на по-гореща течност – до 95°C.
- Има склонност към гаснене при запалване.
- Няма реакция към всички вещества, които могат да се използват в домакинството.
- Няма емисии на токсични съединения.
- Устойчив на отделяне на киселини - органични и неорганични, алкали.
- Високата якост му позволява да издържи на налягане от 12 MPa.
Важна задача при полагане на тръбопроводи е да се осигури липсата на вътрешно налягане.

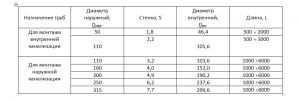

Гамата от размери на произвежданите PVC канализационни тръби
Както е показано в Таблица 2, диаметрите и дебелините на стените са взаимосвързани. Те имат фиксирани стойности и отговарят на СНиП 2.04.01085. Този документ определя и формулите за изчисляване на всички параметри на канализационната система. Ако е необходимо, могат да се изчислят налягане, температура и ъгли на свързване. За монтаж на канализационна система в къща основните параметри са достатъчни за изчисление.
Таблица 2.
Канализационните тръби, представени в Таблица 2 за монтаж на вътрешни системи, са изработени със сива повърхност, за външни комуникации са боядисани в червено.
Нека обобщим
- При проектирането на канализационна система е необходимо точно да се изчислят размерите на тръбите за монтаж на конкретно място, за да се осигури необходимата пропускателна способност, без да се купуват елементи с по-голям диаметър, отколкото е икономически и технически обосновано.
- Предпоставка за нормална работа е свободният поток на въздух, за да се предотврати образуването на зона с ниско налягане по време на промиване, когато водният уплътнител ще бъде засмукан навътре.
- Ако системата е инсталирана правилно, тя ще работи дълго време и без неприятни изненади.
Всички тези качества правят PVC канализационните тръби най-популярните сред всички използвани днес.
