Фирмите и домовете консумират големи количества вода. Тези цифри служат като нещо повече от конкретен показател за потреблението.
Те също така помагат да се определи диаметърът на тръбата. Мнозина смятат, че изчисляването на водния поток въз основа на диаметъра на тръбата и налягането е невъзможно, тъй като тези понятия са напълно несвързани.
Опитът обаче показва, че това не е така. Капацитетът на водопроводната мрежа зависи от много фактори, като първите в този списък са диаметърът на тръбата и налягането в главния водопровод.
Препоръчително е да се изчисли пропускателната способност на тръбата въз основа на нейния диаметър по време на фазата на проектиране на строителството на тръбопровода. Получените данни определят ключови параметри не само за битови, но и за промишлени тръбопроводи. Това ще обсъдим по-долу.
- Нека изчислим пропускателната способност на тръбата, използвайки онлайн калкулатор
- Какви фактори влияят на потока на течност през тръбопровода?
- Изчисления на напречното сечение съгласно SNIP 2.04.01-85
- Формула за изчисляване по налягане и диаметър на тръбата: q = π×d²/4 ×V
- Определяне на загубата на налягане
- Видео: Как да изчислим разхода на вода
- Отговори на актуални въпроси

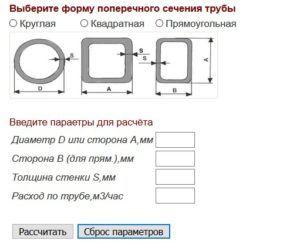

Нека изчислим пропускателната способност на тръбата, използвайки онлайн калкулатор
За да направите правилното изчисление, е необходимо да обърнете внимание на следното:
— 1 kgf/cm2 = 1 атмосфера;
— 10 метра воден стълб = 1 kgf/cm2 = 1 atm;
— 5 метра воден стълб = 0,5 kgf/cm2 и = 0,5 atm и т.н.
— Дробните числа се въвеждат в онлайн калкулатора с точка (например: 3,5, а не 3,5)
Какви фактори влияят на потока на течност през тръбопровода?
Критериите, които влияят на въпросния индикатор, представляват дълъг списък. Ето някои от тях.
- Вътрешният диаметър на тръбопровода.
- Дебитът, който зависи от налягането в тръбопровода.
- Материал, взет за производството на тръбен асортимент.
Дебитът на водата на главния изход се определя от диаметъра на тръбата, тъй като тази характеристика, заедно с други параметри, влияе върху капацитета на системата. При изчисляване на количеството консумирана течност трябва да се вземе предвид и дебелината на стената, тъй като тя се определя въз основа на очакваното вътрешно налягане.
Може дори да се твърди, че определянето на „геометрията на тръбата“ не се влияе единствено от дължината на мрежата. Напречното сечение, налягането и други фактори играят много важна роля.
Освен това, някои системни параметри имат косвено, а не пряко, въздействие върху дебита. Те включват вискозитета и температурата на изпомпваната течност.
В обобщение, определянето на капацитета на мрежата ни позволява точно да определим оптималния материал за изграждане на системата и да изберем технологията, използвана за нейното сглобяване. В противен случай мрежата няма да функционира ефективно и ще изисква чести аварийни ремонти.
Изчисляване на потреблението на вода чрез диаметър кръгла тръба, зависи от нейната размерСледователно, по-голямо напречно сечение ще премести значително количество течност за даден период от време. Въпреки това, при изчисляване и отчитане на диаметъра, налягането не трябва да се пренебрегва.
Ако разгледаме това изчисление, използвайки конкретен пример, се оказва, че по-малко течност ще протече през тръба с дължина един метър и отвор от 1 см за даден период от време, отколкото през главна тръба с височина няколко десетки метра. Това е разбираемо, тъй като най-високият дебит на водата на даден обект ще бъде най-голям при максимално мрежово налягане и при най-високи водни обеми.
Изчисления на напречното сечение съгласно SNIP 2.04.01-85
Преди всичко е важно да се разбере, че изчисляването на диаметъра на водосток е сложен инженерен процес. Той изисква специализирани познания. Въпреки това, при изграждането на домашен водосток, хидравличното изчисление на напречното сечение често се извършва самостоятелно.
Този тип изчисление на дебита на дренажна конструкция може да се извърши по два начина. Първият е с помощта на таблични данни. При консултиране с таблици обаче е необходимо да се знае не само точният брой кранове, но и броят на контейнерите за събиране на вода (вани, мивки) и други елементи.
Само с тази информация за дренажната система може да се използват таблиците, предоставени от СНиП 2.04.01-85. Тези таблици се използват за определяне на обема на водата въз основа на обиколката на тръбата. Ето една такава таблица:
Според СНиП (Строителни норми и правила), дневната консумация на вода на човек не надвишава 60 литра. Това е при условие, че жилището не е снабдено с течаща вода, но в добре обзаведен дом това количество се увеличава до 200 литра.
Въпреки че тези обемни данни, показващи потреблението, със сигурност са интересна информация, специалистът по тръбопроводи ще трябва да определи съвсем различни данни – обем (в mm) и вътрешно налягане в тръбопровода. Те не винаги са налични в таблица. Формулите помагат за по-точното получаване на тези данни.
Вече е ясно, че размерите на напречното сечение на системата влияят върху изчислението на хидравличния разход. За домашни изчисления се използва формула за воден поток, която помага да се получи резултатът, като се имат предвид данните за налягането и диаметъра на тръбата. Ето формулата:
Формула за изчисляване по налягане и диаметър на тръбата: q = π×d²/4 ×V
Във формулата q представлява дебитът на водата, измерен в литри. d е площта на напречното сечение на тръбата, измерена в сантиметри. А V във формулата представлява скоростта на потока, измерена в метри в секунда.

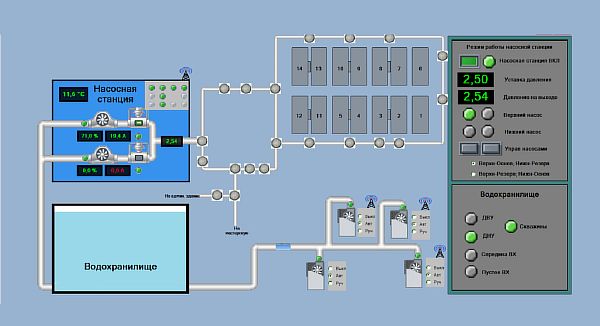

Ако водоснабдителната мрежа се захранва от водна кула, без допълнителната помощ на напорна помпа, скоростта на потока е приблизително 0,7–1,9 m/s. Ако е свързана напорна помпа, нейният информационен лист съдържа информация за създадения коефициент на налягане и скоростта на потока на водата.
Тази формула не е единствената. Има много други. Те могат лесно да бъдат намерени онлайн.
В допълнение към представената формула, трябва да се отбележи, че вътрешните стени на тръбните продукти имат значително влияние върху функционалността на системата. Например, пластмасовите продукти имат гладка повърхност в сравнение със стоманените си аналози.
Поради тези причини пластмасата има значително по-нисък коефициент на съпротивление. Освен това, тези материали не са податливи на корозия, което също има положителен ефект върху пропускателната способност на водоснабдителната мрежа.
Определяне на загубата на налягане
Изчисляването на прохода на водата се извършва не само от диаметъра на тръбата, но и от чрез спад на наляганетоЗагубите могат да се изчислят с помощта на специални формули. Всеки човек сам ще реши кои формули да използва. Могат да се използват различни опции за изчисляване на необходимите стойности. Няма едно-единствено, универсално решение на този проблем.

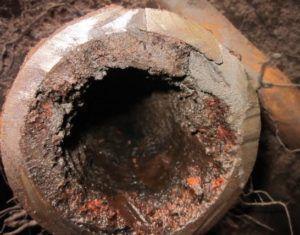

Но преди всичко е важно да се помни, че вътрешният клирънс на пластмасова или металопластична конструкция ще остане същият след двадесет години употреба. Вътрешният клирънс на метална конструкция обаче ще намалее с времето.
Това ще доведе до загуба на някои параметри. Следователно, скоростта на водата в тръбата в такива конструкции ще варира, тъй като диаметрите на новите и старите мрежи в някои случаи ще се различават значително. Съпротивлението в главната линия също ще се различава.
Преди да се изчислят необходимите параметри на потока на флуида, е важно да се има предвид, че загубите на скорост на потока във водопровода са свързани с броя на завоите, фитингите, обемните преходи, наличието на спирателни клапани и триенето. Освен това, всички тези фактори трябва да бъдат внимателно подготвени и измерени при изчисляване на скоростта на потока.
Изчисляването на потреблението на вода с помощта на прости методи не е лесно. Ако обаче срещнете някакви затруднения, винаги можете да потърсите помощ от специалисти или да използвате онлайн калкулатор. По този начин можете да сте сигурни, че вашата водопроводна или отоплителна система ще работи с максимална ефективност.
Видео: Как да изчислим разхода на вода
Отговори на актуални въпроси
За да определите дебита, използвайте свободно достъпни онлайн таблици или онлайн калкулатор. Извършете математическото изчисление, като използвате формулата: Q = π × d²/4 × V. Заменете π с общоприетата стойност 3,14. Стойността d се отнася до вътрешния диаметър на тръбата. V е скоростта на водния поток. Във водоснабдителна система от кула скоростта е 0,7-1,9 m/s. При автономно водоснабдяване скоростта на потока зависи от производителността на помпеното оборудване. Можете да намерите данните в инструкциите на производителя.
За да изчислите дебита на флуида, използвайте онлайн калкулатор. Подходяща математическа формула е V = 1000 x Q / S. Заменете S с площта на напречното сечение на тръбата (mm2). Q е дебитът (l/s).
Изчислете диаметъра d онлайн, като използвате калкулатор или формулата: d = √ (4000 x Q / V / π). Q представлява дебитът на водата. Заменете V със скоростта на потока в тръбопровода. Средната скорост на потока за водоснабдяване от кула е 0,7-1,9 m/s. За самостоятелна система за водоснабдяване скоростта на потока V зависи от капацитета на използваната помпа. Можете да намерите данните в ръководството за оборудването.

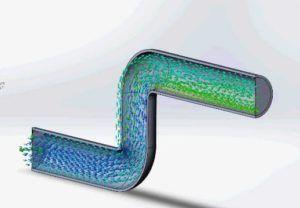

Обемът на флуидния поток зависи от вътрешния диаметър на тръбопровода, налягането и скоростта на потока. Дебитът се влияе и от материала, от който е направен тръбопроводът. PVC тръбопроводите имат гладки вътрешни стени, които възпрепятстват потока по-малко от корозиралия, грапав метал.
Циркулацията се осъществява в затворени системи за топла вода и отопление. Дебитът на циркулацията е независим от консумацията на вода от мрежата за топла вода от потребителите. Определете тази стойност, като използвате формулата: Q = k x qt/(4,187 x dt). Заменете qt със загубата на топлина в главната линия. Намерете разликата в температурата на водата между входа и изхода на системата и заменете тази стойност с dt. Ще трябва да знаете и коефициента на несъосност на циркулацията k за комуналната мрежа.
Изчислете дебита по формулата: V = 1000 x Q / S. Заменете стойността на S с площта на напречното сечение на тръбопровода (mm2). Q е дебитът на течността (l/s).
Двете величини са взаимозависими. С увеличаване на налягането скоростта на течната работна среда през тръбата се увеличава.
Налягането се измерва в паскали (P), мегапаскали (MPa), барове (bar) и атмосфери (atm). Един бар е равен на 0,1 MPa, 100 000 Pa или 0,98692 atm. Битовите манометри се измерват в барове. Водопроводчиците закръгляват 1 бар на 1 атмосфера.
Диаметърът на главната тръба се определя въз основа на мястото на монтаж. Вътрешното окабеляване и връзките на ВиК инсталациите се монтират с тръби с диаметър 15-20 мм. Щранговете в жилищните сгради се монтират с диаметър 25-32 мм. Свързването на частна къща с независимо водоснабдяване към кладенец се извършва с диаметър 32-55 мм. Главни тръби с диаметър над 55 мм се монтират по улиците в централизираните водоснабдителни мрежи.
Можете да изчислите обема на секция или на целия тръбопровод, като използвате формулата: V = S x L. Заменете S с площта на напречното сечение на тръбата. За L заместете дължината на тръбопровода, за който изчислявате обема.
Тръбопроводите са проектирани за транспортиране на течности, газове, насипни твърди материали и вискозни вещества. Напорът (∆p) зависи от плътността (ρ) на работния флуид. Материалът, от който е изработена тръбата, с характерния си коефициент на триене (λ), също влияе върху това. За изчисленията ще трябва да знаете скоростта на работния флуид (v) и вътрешния диаметър на тръбопровода (d). Заменете данните във формулата: ∆p = λ • L/d • ρ/2 • v².
За водоснабдяване от кула без помпено оборудване, при изчисленията се използва дебит от 0,7-1,5 м/с. В автономните системи за водоснабдяване дебитът на водата зависи от капацитета на помпата. Параметрите са посочени в ръководството за оборудването.
Използвайте следната формула за математически изчисления: Q = π×d²/4 ×V. Заменете π с 3,14. d се отнася до вътрешния диаметър на тръбата, а V е скоростта на потока.
За точни изчисления използвайте формулата на Дарси-Вайсбах (ΔP = λ x L/D x V2 /2q x ϸ), която отчита възможните падове на налягането по тръбопровода. Подразбират се следните стойности: λ е загубата от триене, дължаща се на потока срещу стените на тръбопроводния участък, V е скоростта, ϸ е вискозитетът на водата и D е вътрешният диаметър на тръбата. Общоприетата константа q е 9,8. L е дължината на тръбопровода, използвана за изчисленията.
Количеството консумирана вода се определя от водомер. Установяват се средни дневни цени на човек. В частен дом с течаща вода и канализация, но без вана, консумацията ще бъде 95-120 литра. Ако е монтирана вана, дебитът се увеличава до 180 литра на ден.
Средното количество консумирана вода се изчислява чрез умножаване на телесното тегло по 35 за мъжете и по 31 за жените. За спортуващите, часовете за тренировка се умножават по 600 за мъжете и 400 за жените.
Експериментално е установена средната консумация на вода за душ. Една цялостна вана със сапун използва до 80 литра вода. Изплакването без сапун изисква до 25 литра.
Можете да определите консумацията на вода от чешмата, като използвате формулата: Q = S x V. Заменете S с площта на отвора на крана (разберете, като умножите: 3,14 x r2). V е дебитът във водопровода.
Благодаря за калкулатора, той значително улеснява изчисленията.
...Къде е калкулаторът?
(в статията) последвайте връзката
Колко атмосфери са необходими, за да се изтласка 50 кубически метра вода на час през къса тръба с диаметър 80 мм?
Каква е дължината на маркуча? Какво е приблизителното изходно налягане и температура на водата?
Добър ден
Бихте ли ми казали как мога да изчисля основните параметри на хидранта (като знам налягането в отворената и затворената колона в маркуча), за да разбера тяхното съответствие с нормативната документация?
Благодаря предварително за бързия ви отговор!
Здравейте. Заявката ви не предоставя достатъчно информация, за да разберем напълно проблема. Въз основа на това, с което разполагаме, разбираме, че този проблем е силно технически и е извън обхвата на нашата експертиза. Поради това, за съжаление, не можем да ви помогнем.
Здравейте. Как да изчисля колко вода е необходима, за да се удвои налягането? За хидравлично изпитване на линия PE110 с дължина 150 метра, трябва да увелича налягането от 4 на 8 бара.
Здравейте. Най-добре е налягането да се увеличава постепенно, докато се достигне желаната стойност.
