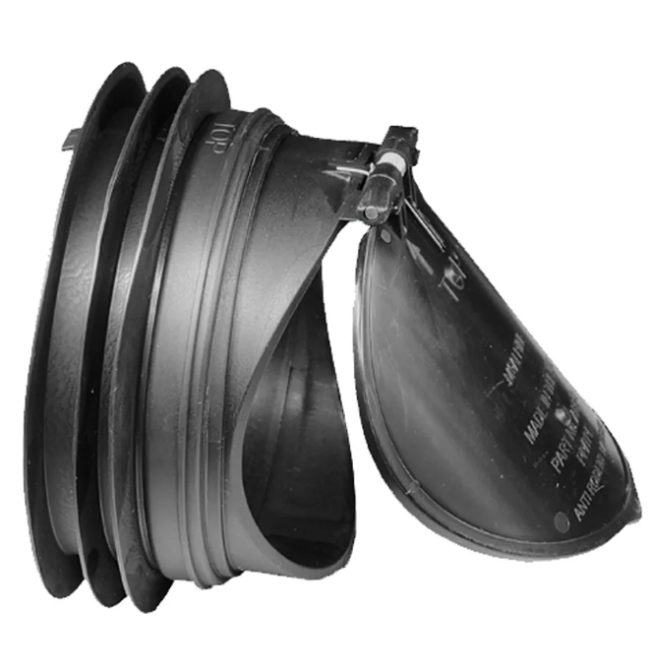

Възвратен клапан за канализация – предназначение, видове и самостоятелен монтаж

Възвратният клапан е вид тръбопроводна арматура, чиято цел е да предотврати промяна в посоката на потока на флуида в тръбопровода.

Устройството автоматично предава потока в една посокаи спира да се движи навътре противоположенОтнася се за защитни тръбопроводни клапани с директно действие.

Преди да закупите канализационен възвратен клапан с диаметър 110 мм или 50 мм, е важно да разберете характеристиките на различните видове спирателни клапани и техните принципи на работа. Препоръчително е също да научите всичко за съществуващата си канализационна система.

Инсталацията е доста проста и обикновено не се изисква допълнително оборудване.Важно е да закупите устройството от реномиран търговец на дребно и не забравяйте да проверите за гаранцията на производителя.

За какво е необходимо устройството?

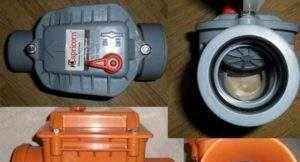

Възвратният клапан за канализация е устройство, специално проектирано да предотвратява течове и обратен поток на вода поради запушени канализационни тръби. Понякога дори случайно изпусната торба в тръбата може да причини запушвания и наводняване.

За да се предпазят помещенията от обратен поток на отпадъци от канализационната система, е монтиран специален клапан, който работи автоматично.

Подобен механизъм се използва не само в офиси, вили, жилищни сгради и промишлени помещения, но и в отоплителни и водоснабдителни системи (за помпата).

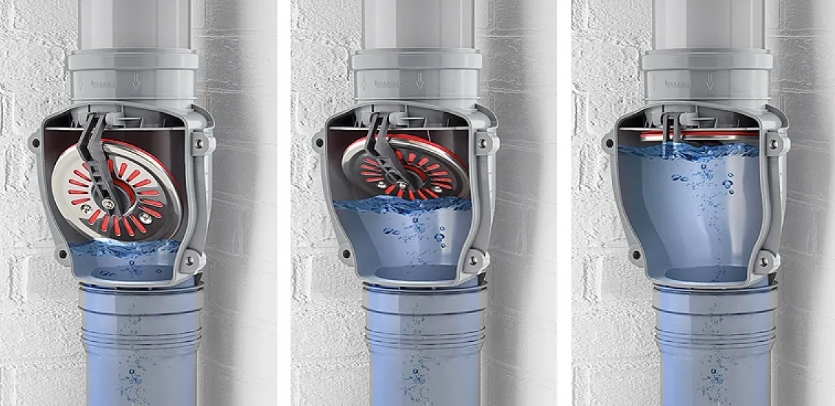

Принципът им на действие е съвсем прост: ако отпадъчните води започнат да текат в обратна посока, механизъм за затваряне спира това движение, предотвратявайки наводняване.

В повечето случаи необходимостта от инсталиране на устройството възниква в следните ситуации:

• редовно попадане на боклук и големи предмети в канализационната система, както и други нарушения на правилата за експлоатация;
• Дългосрочна употреба на тръбопровода, през което време върху вътрешната повърхност се е образувал слой от мазнини и замърсявания. Това значително увеличава вероятността от запушване;
• твърде голям или твърде малък наклон на канализационната тръба, тъй като за да се осигури свободният поток на течността, е важно да се поддържа определена скорост на движение на отпадъчните води;
• Завои, разположени под перпендикулярен ъгъл спрямо канализационната тръба. Това води до рязка промяна на дебита на водата, което може да доведе до запушване на водата.

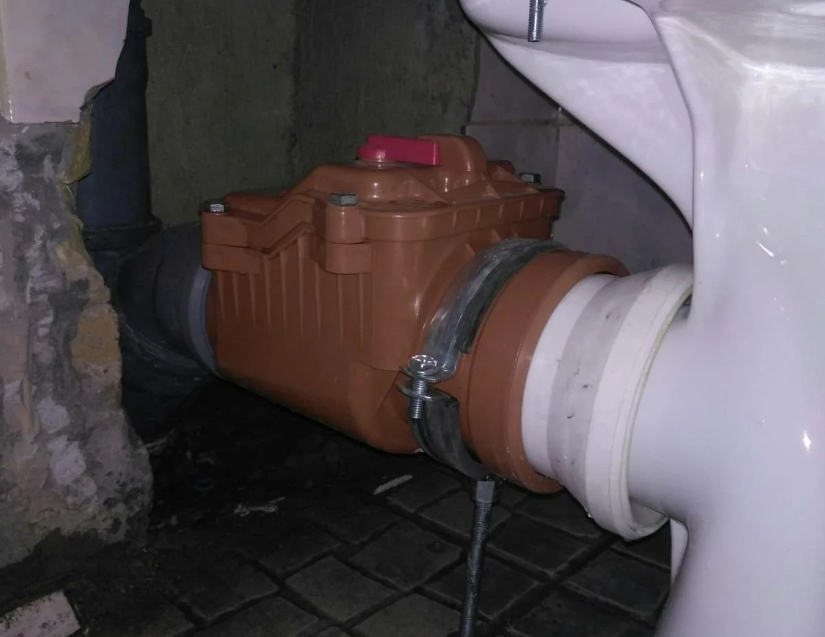

Ако жителите на първия етаж на многоетажна сграда с един щранг монтират възвратен клапан с диаметър 50 или 110 мм за канализационната система, може да се стигне до наводняване с отпадъчни води дори на втория етаж. Течността няма да тече по-нагоре, тъй като налягането вероятно ще отстрани запушването.

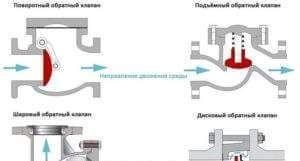

Видове клапани и принципи на работа

Съществуват няколко вида канализационни възвратни клапани с диаметър 110 и 50 милиметра, които се различават по своето приложение. Следователно, всеки тип механизъм има различен дизайн и принцип на действие.

Като цяло, всички разновидности на системата работят по един и същ механизъм: в спокойно състояние спирателният вентил е разположен отдолу, като по този начин затваря лумена на тръбопровода и предотвратява обратния поток на течността.

Когато отпадъчните води достигнат канала, клапата се повдига автоматично и след това се връща в първоначалното си положение. Моделите възвратни клапани за канализация се класифицират въз основа на механизма на действие на клапата.

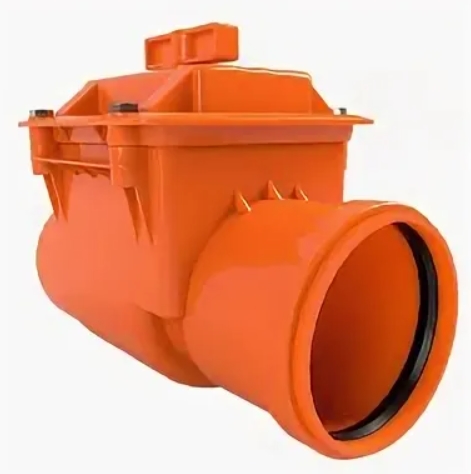

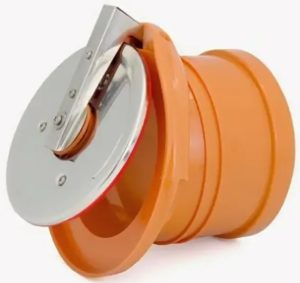

Ротационен

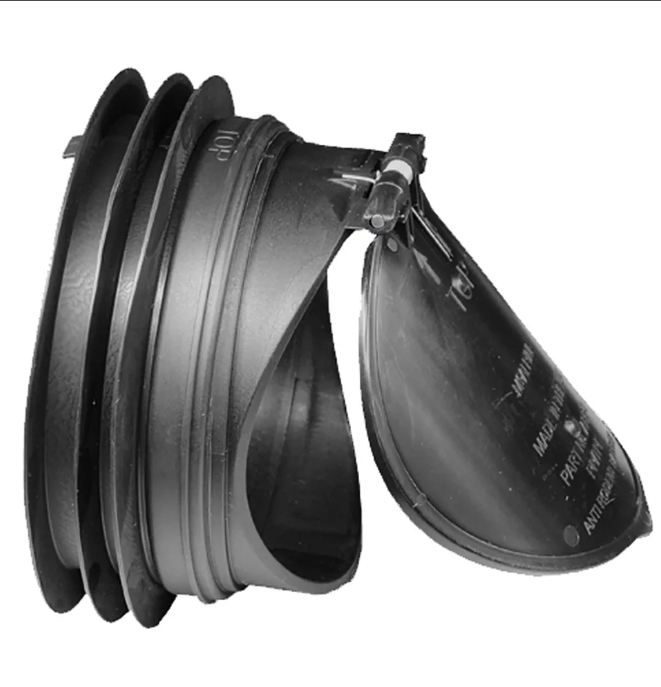

Този тип канализационен клапан е с пружинна мембрана (наречена диск поради кръглата си форма). Когато отпадъчните води текат в правилната посока, дискът се завърта и се движи нагоре, позволявайки на потока от течности да продължи.

Когато обаче потокът се обърне, пружинната мембрана се притиска плътно към външния ръб, което води до блокиране на работната зона на тръбопровода.

Някои модели разполагат и с вградена, ръчно управлявана клапа. Този механизъм за затваряне може да се регулира с помощта на специален бутон, разположен на корпуса на устройството.

Поради уникалния си дизайн, този тип канализационен възвратен клапан 50/110 мм се нарича още вентил с вентил тип „петъл“. Обикновено тялото на клапана е по-голямо от тръбата, в която е монтиран.

По този начин тръбопроводът първоначално се разширява, а след това се стеснява, което е потенциален източник на запушвания в канализационната система. Решението на този проблем е да се постави капак върху корпуса на механизма. Чрез отстраняването му, полученото запушване може да се отстрани бързо и лесно.

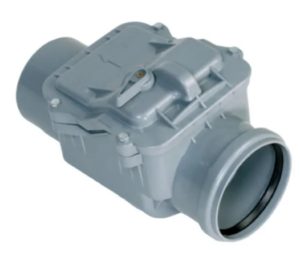

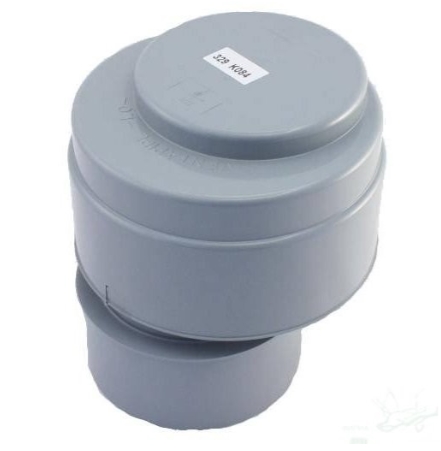

Повдигащ клапан за канализация

Името на този тип устройство се основава на механизма на действие на клапата. Когато отпадъчните води текат в правилната посока, клапата е разположена отгоре.

Как работи: Течността упражнява натиск върху мембраната, което блокира потока на отпадъчните води. Вътрешната пружина се компресира, което кара клапата да се повдигне. Ако отпадъчните води не се движат, пружината остава в нормалното си положение, блокирайки потока на отпадъчните води.

Формата на системата изисква редовно почистване, тъй като периодично се запушва. Тази процедура изисква отстраняване на болтовете (4 бр.), след което щателно почистване или, ако е необходимо, подмяна на работния механизъм.

Ако собственикът има възможност редовно да почиства клапана, е по-добре да закупи този тип възвратен клапан.

Сферичен кран

При този тип устройство, затварящият елемент е малка топка. Горната част на корпуса е проектирана така, че когато отпадъчните води текат, топката влиза в отделен отвор, позволявайки на потока да продължи.

Когато няма течност, работната зона на тръбата се блокира, предотвратявайки потока в грешна посока.

Такива модели обаче имат недостатък: за разлика от въртящия се и повдигащ механизъм, в този дизайн сферичният кран не приляга напълно към ръба на устройството.

Теч в уплътнението може да доведе до незначително изтичане на отпадъчни води. Разбира се, вероятността от сериозно наводнение, каквото би се случило, ако обратният клапан напълно липсваше, е минимална.

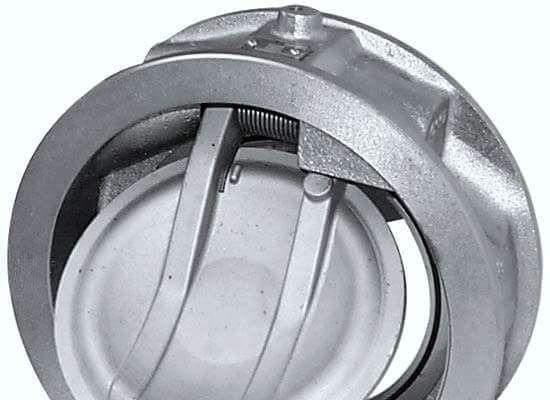

Вафла

Основното предимство на този тип затварящ механизъм е компактният му размер, което прави възможно инсталирането му дори при ограничено пространство зад водопроводните инсталации. Външно устройството изглежда като миниатюрен цилиндър със специален ротационен клапан.

Този елемент може да се състои от два компонента, които са прикрепени към централния прът, или може да наподобява малка пластина на външен вид, която е фиксирана към тялото с помощта на пружинен механизъм.

Тази опция се препоръчва само ако други опции не са осъществими. Дори предвид по-малкия му размер, все пак се препоръчват други видове устройства.

50-милиметровият възвратен клапан рядко се монтира в канализационните системи, тъй като е категоризиран като водоснабдително оборудване. Неговата ефективност е доста ниска за канализационните системи.

Друг недостатък на този дизайн е липсата на възможности за бързо почистване. Поради формата си, връзката трябва да бъде напълно разглобена, за да се почисти клапанът.

Как да инсталирате клапан

За да монтирате възвратен клапан, трябва да определите посоката на водния поток, която е обозначена със стрелка на тялото на клапана. Във водоснабдителната система устройството се монтира между помпата и помпената станция. Създава се прекъсване на тръбопровода, клапанът се монтира в единия край, а към другия край се свързва муфа.

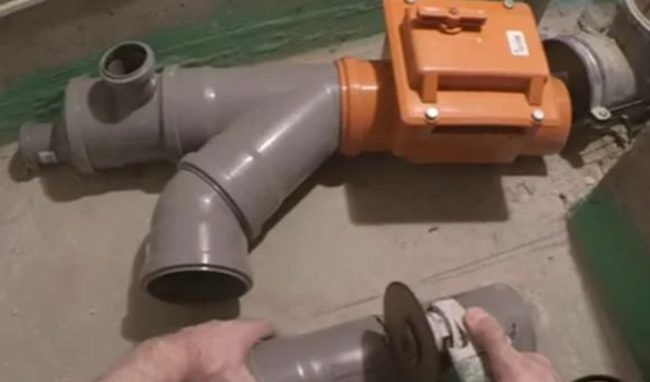

Инструкции за монтаж на канализационен възвратен клапан 110 мм:

1. Намерете подходящо място за монтаж на устройството, като вземете предвид диаметъра на тръбата. Могат да се използват диаметри 110, 100, 50 и 40 мм, в зависимост от напречното сечение на тръбата.
2. Преди монтажа е важно ръчно да проверите конструкцията за течове. Ако подозирате някакви проблеми, препоръчваме ви да се свържете с магазин или сервизен център за гаранционна подмяна.
3. Внимателно отрежете тръбата и монтирайте клапана. Когато извършвате тази процедура, е важно да се уверите, че посоката на потока на отпадъчните води е подравнена със стрелката върху пластмасовото тяло на клапана.
4. Краищата на отрязаната тръба трябва да бъдат запечатани със силиконови или гумени уплътнители. В повечето случаи се използва последният вариант.
5. Канализационният вентил се проверява за правилно функциониране. Ако монтажът е бил неправилен, отпадъчните води ще се връщат обратно.

Монтаж на канализация в апартамент

При извършване на процедурата е важно да се спазват определени препоръки, за да се монтира канализационен възвратен клапан 50/110 мм.

Те включват:

• Наложително е да се уверите, че стрелката на тялото сочи в посока на нормалния поток на течността;
• Монтажът с помощта на пластмасовия модел е доста прост: краищата на тръбата се свързват с гнездото на вентила. Получената връзка обикновено е вече запечатана, но може да бъде допълнително запечатана със специални силиконови уплътнители, предназначени за водопроводни тела;
• При монтаж на чугунен агрегат се използва уплътнителна гумена лента и болтове за затягане на монтажните плочи. Някои модели на пазара имат гнезда и монтажът им не се различава от този на пластмасовите модели.
• Когато избирате подходящо място, е важно да се осигури безпрепятствен достъп до подвижния капак. Това ще е необходимо, ако заключващият механизъм се запуши и се нуждае от почистване.

Материали и размери на продуктите

Когато избирате модел възвратен клапан за канализация, препоръчително е да знаете материалите, от които е изработено устройството, както и неговите размери. Най-често срещаните материали са:

• неръждаема стомана;
• чугунена сплав;
• бронз;
• пластмаса.

В повечето случаи възвратният клапан се закупува от същия материал като тръбопровода, инсталиран в жилищна сграда или частен дом.

Не се препоръчваНапример, за чугунени тръби, купете пластмасово устройство. Най-популярният избор по отношение на съотношението цена/качество е клапан, изработен от висококачествена пластмаса.

Размерите на устройството зависят от наличното пространство. Друга характеристика е методът на свързване - хоризонтално или вертикално.

В повечето случаи се използват хоризонтални свързващи устройства, но ако няма достатъчно свободно място зад тоалетната, ваната или други водопроводни принадлежности, се монтират вертикални възвратни клапани.

Ако пространството е ограничено, се препоръчва закупуването на механизъм тип „вафла“. За монтажа му са необходими само уплътнения.

Необходимо ли е по принцип?

Монтирането на канализационен възвратен клапан 50 или 110 не винаги е необходимо; има определени ситуации, когато инсталирането на това устройство няма много смисъл.

Например, жителите на апартаменти на 6-ия етаж на жилищна сграда не е нужно да се притесняват от евентуално наводняване на канализацията поради централно запушване, тъй като налягането на канализационната течност няма да остане високо, докато се издига до 6-ия етаж.

Като цяло има ситуации, в които е силно препоръчително да се инсталира устройството:

• местоположение на апартамента на първи/втори етаж на многоетажна сграда;
• разположение на офис площите на първите два етажа;
• частна едноетажна къща;
• селска къща от тип вила с 2-3 етажа.

В горните ситуации е по-рентабилно и по-лесно предварително да се монтира клапан на водопроводни тела, отколкото по-късно да се ремонтират помещенията и да се справят с негативните последици от запушена или спукана канализационна линия.

Монтирането на механизма е особено важно в сгради със стари тръбопроводи. Тръбите в такива сгради обикновено имат слой от утайки по вътрешните стени, което намалява работната площ и увеличава риска от запушване.

Как да изберем устройство

Важно е да обърнете достатъчно внимание на процеса на избор на модел възвратен клапан за вашата канализационна система. Първо, ще трябва да анализирате вашата канализационна система. Въз основа на нейните специфични характеристики, трябва да изберете подходящия модел клапан.

Трябва да се съсредоточите върху следните параметри:

• напречно сечение на тръбата;
• материал на производство;
• размери на устройството;
• метод на свързване – хоризонтален или вертикален;
• ниво на качество, наличие на гаранционен срок;
• трудоемкостта на монтажа.

Цената също е важна, но не определя качеството и издръжливостта на избрания механизъм. Цената зависи от използвания материал и функционалността на устройството, но трябва да вземете предвид собствените си финансови възможности.

Например, за селска къща с пластмасови тръбопроводи, не бива да купувате скъп вносен модел, който работи на електрически двигател.

Най-важната спецификация, която трябва да знаете преди закупуването на обратен клапан за канализация, е муфата и диаметърът на тръбата. Тези два параметъра трябва да съвпадат.

Модификация на канализационния възвратен клапан

Не се препоръчва да закупите устройство с гнездо с неподходящо напречно сечение и да разчитате на инсталирането на адаптер.

Използването му може да доведе до нарушаване на функционалността на цялата система и може да причини намаляване на пропускателната способност на тръбопровода.

Трудоемкостта на монтажа е важна както за собственика на жилището, ако ще го инсталира сам, така и за определяне на цената на работата, ако монтажът ще се извърши от водопроводчик.

Като правило, за апартаменти с пластмасови тръби е достатъчно да се закупи 50 мм пластмасов вентил; инсталирането му е доста просто с помощта на стандартен набор от строителни инструменти.

След като е избран подходящ модел, е добре ръчно да проверите наличието на стрелката (това показва движението на канала, за да се предотврати неправилен монтаж) и качеството на сглобката. Всички компоненти трябва да пасват плътно и да не скърцат или да се клатят.

Добра идея е също да проверите гаранцията и документацията на магазина. Оригиналното устройство определено ще бъде снабдено с гаранционна касова бележка, както и инструкции за монтаж и инструкции.

Следователно, можете сами да инсталирате спирателен вентил; не е необходимо професионално оборудване и са необходими само минимални инструменти. Най-важното обаче е да изберете правилното устройство въз основа на специфичните нужди на вашата канализационна система.

При извършване на монтаж е препоръчително да се следват определени препоръки от специалисти, което ще позволи процедурата да се извърши възможно най-бързо и ефективно.
