Направи си сам канализационна система за баня – ръководство стъпка по стъпка с видео инструкции

Как сами да инсталирате канализационна система в баня – стъпка по стъпка ръководство с подробни видео инструкции ще ви даде ясна представа коя канализационна система да изберете и как да я инсталирате правилно.

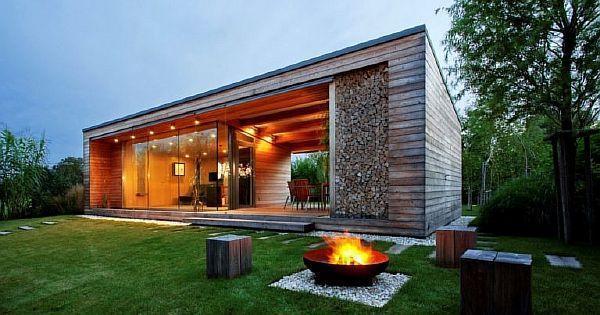

В крайна сметка, модерна баня на парцел в селска къща се превръща в незаменимо многофункционално съоръжение с парна баня, тоалетна, тоалетна и често перално помещение.

Правилното отводняване на баня е необходимо по много причини, но най-вече, за да се осигури комфортно ползване и безопасен живот. За да се постигне това, отпадъчните води трябва да бъдат възможно най-без различни замърсители.

Тази статия предоставя ясно ръководство стъпка по стъпка как правилно да настроите тази система сами и как да го направите с минимални разходи.

Избор на правилния тип канализационна система – ръководство стъпка по стъпка

Преди да инсталирате канализационна система в баня, трябва да определите водопроводните компоненти. Що се отнася до вътрешната канализационна система, тя трябва да осигурява следните функции. Нека ги разгледаме.

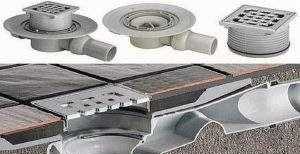

В парната баня единственото водопроводно устройство е подов канал, който събира отпадъчните води от пода и чрез сифон се оттича в канализационната тръба. Самият канал трябва да бъде покрит с дебела мрежа, за да улавя отпадъци, например от бъркалки за вана.

Канализацията трябва да бъде оборудвана със сифон, за да се създаде воден затвор.

Душът е съществена част от всяка баня. Това помещение не изисква никакви специални удобства, освен инсталиране на канал, подобен на този, използван за парната баня.
Пиенето на чай е традиционно занимание в банята. Преди празника е напълно естествено да си измиете ръцете, затова в стаята за релакс е монтиран умивалник. Той трябва да бъде свързан към вътрешната канализационна система чрез сифон.

Една съвременна баня днес кани на дълги престои с чай, спокойни разговори или гледане на телевизия. В такива условия тоалетната е от съществено значение – контрастът между използването на външен модул е ​​твърде голям. Инсталирането и свързването на канализационна система в баня с тоалетна не се различава от инсталирането на вътрешна водопроводна система в жилищна сграда.

Типично решение за баня е да се оборудва и с перално помещение.

По този начин, банята съдържа всички видове отпадъчни води, които изискват отводняване. Следователно, подходът към избора на вида дренажна система е напълно стандартен.

Нека разгледаме по-подробно какви видове дренажни системи има и кои са най-често срещаните.

Гравитационни канализации

В дренажни системи, където течността се движи спонтанно под въздействието на гравитацията, е от съществено значение тръбите да са наклонени във всяка секция. Този наклон, 2-3 градуса, е оптимален за осигуряване на правилно оттичане.

Ако ъгълът е по-малък, част от отломките ще останат в тръбата, създавайки условия за запушвания. При наклон от 3 градуса или повече, водата ще се оттича бързо, без да успее да отстрани твърдите частици.

Съществено условие за правилното функциониране на дренажната система е щранг за отпадъчни води, чието предназначение е вентилация.

За външната канализационна система се използват тръби с диаметър 100 милиметра, за предпочитане изработени от пластмаса. Тяхното предимство е, че са гъвкави и практически не се влияят от сезонните движения на почвата. Дълбочината на външните канализационни тръби трябва да бъде не по-малка от линията на замръзване. Като се вземе предвид дренажният слой, те трябва да се полагат 30-40 сантиметра по-дълбоко.

В повечето случаи, предвид природните условия на нашата страна, е необходимо да се копаят доста дълбоки траншеи. За да се избегне това, върху канализационните тръби се монтира нагревателен кабел, който се включва автоматично, когато температурата падне критично.

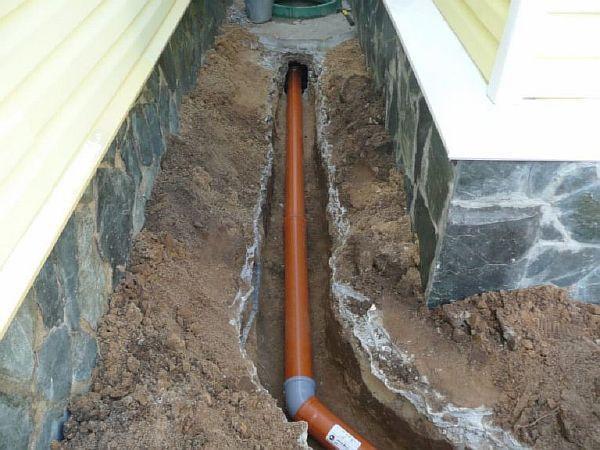

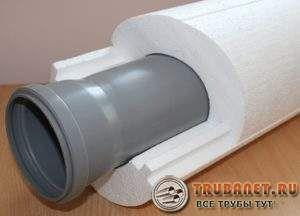

В този случай е достатъчна дълбочина на заравяне от 0,5 метра, а тръбите са изолирани с пореста изолация. За канализационната система в банята се използват пластмасови PVC тръби с гумени уплътнителни маншети.

Външната канализационна система от банята обикновено е доста обширна, тъй като този имот се намира в края на имота. Крайната точка на заустване е или септична яма с филтриращ кладенец, или дренажна връзка към централната канализационна система.

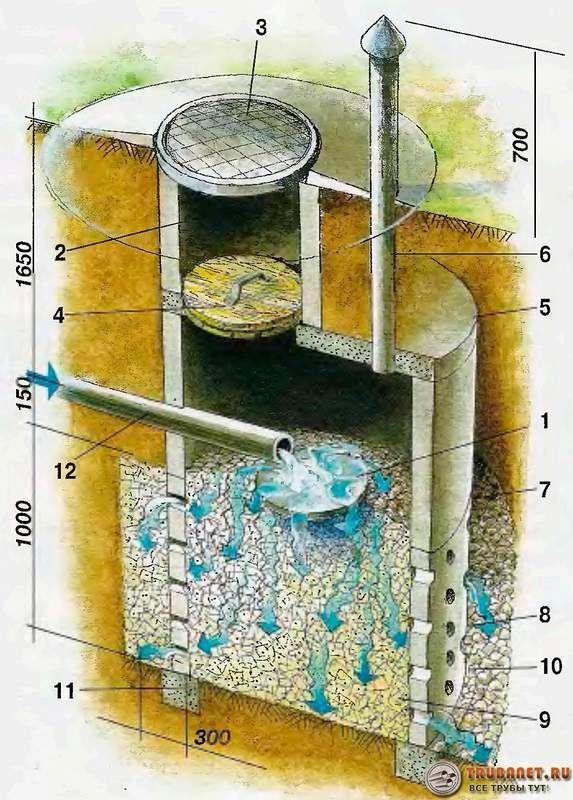

Струва си да се отбележи, че филтърният кладенец не може да се инсталира навсякъде. В глинестите почви оттичането не се филтрира и отпадъчните води ще се натрупват под кладенеца.

Високите нива на подпочвените води също възпрепятстват използването на филтрационен кладенец. Ако нивото на водата в кладенец или сондаж достигне максимум 2,5 метра, устройството не може да бъде инсталирано поради замърсяване на подпочвените води от оттичане. В такива случаи се инсталира филтърно поле с инфилтрат или септична яма трябва редовно да се изпомпва и съдържанието ѝ да се отстранява.

За малки летни вили с ограничен достъп, в някои случаи е достатъчно да се направи канализационна система в банята с помощта на варел.

Напорна канализация

Такива дренажни конструкции се използват, когато е невъзможно канализационните тръби на банята да се поберат в една хоризонтална равнина. Това може да се дължи на ландшафта или дизайна на банята.

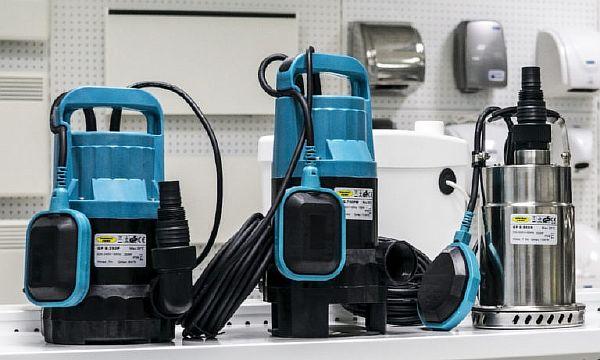

За да създадете В напорната мрежа се използват специални фекални помпиТе могат да бъдат потопяеми, полупотопяеми или повърхностни.

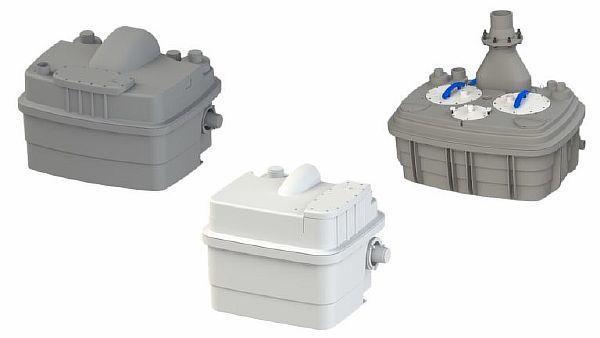

В някои случаи за канализация в баня могат да се използват помпени станции с ниска мощност, те са удобно инсталирани непосредствено до водопроводните инсталации.

Отличителна черта на фекалните станции и помпи е наличието на мелница за раздробяване на твърди включвания от различни видове, с изключение на твърди.

Вградена канализационна система за баня

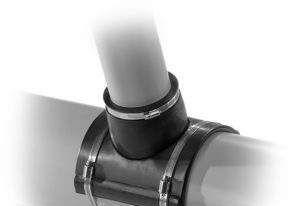

В зависимост от конфигурацията на канализационните тръбопроводи, в някои случаи може да се наложи свързване на отводнителната тръба към съществуващата система. Това може да е необходимо при инсталиране на външна канализационна мрежа или за свързване към централния градски тръбопровод.

Във втория случай ще е необходимо специално разрешение от Горводоканал, а свързването ще се извърши от специалист от тази организация. Потребителят на външната канализационна система на имота ще извърши свързването самостоятелно, използвайки специални скоби.

Най-добрата канализационна система за баня дори не е избор, направен от предприемача. Видът и дизайнът зависят от ландшафта и архитектурните особености на банята.

От гледна точка на простотата и цената, най-добре е да се използва проста система с гравитационно захранване, която изисква минимално внимание по време на работа.

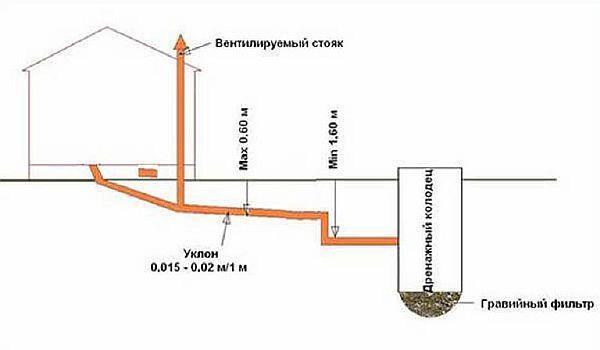

Ръководство за проектиране на канализация

Основата за този проект е строителен план за банята, указващ местоположението на водопроводните инсталации. Компетентен дизайнер ще ги разположи предварително последователно по една ос, за да опрости монтажа и да минимизира разходите. Последователността от действия може да бъде следната:

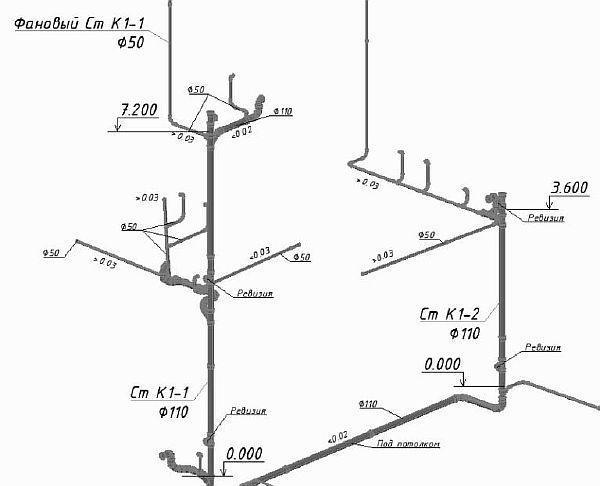

• Създайте графично представяне на канализационната система за баня, като посочите размерите на всеки елемент от вътрешната електрическа инсталация.
• Осигурете връзка чрез сифон на всяко водопроводно устройство създаване на водни уплътнения, тази статия разглежда този въпрос по-подробно.

• Преди свързване към щранга се монтира инспекционен отвор.

С отдалечаването на системата от началните точки, размерите на тръбите могат да се променят само нагоре:

• оттичането от мивката може да бъде направено от тръба с диаметър 40 мм;
• По-добре е да се монтира дренажна тръба с диаметър 50 мм от душ кабината през канала;
• Външната канализационна тръба е избрана с диаметър 100 милиметра. Същото важи и за свързващите секции между отделните секции на многоетапна септична яма.
• На мястото, където дренажните тръби се свързват с щранга, трябва да се монтира обезвъздушителен клапан, за да се предотврати нарушаване на водния затвор в сифоните. Монтирането на отводнителна тръба е неприемливо в повечето случаи.
• Външните канализационни тръби за сауни изискват изолация с нагревателен кабел. Това ще позволи на топлия въздух да навлезе в системата, предотвратявайки замръзване, което може да спука порцелановите ВиК елементи. Поради това не се препоръчва инсталирането на канализационна тръба в сауна, която би изпускала въздуха навън.

В противен случай, дизайнът на канализационната система за баня не се различава от типичните устройства за подобна цел.

Монтаж на вътрешна канализационна система

Тръбопроводът на дренажната система се монтира след завършване на основните строителни работи, преди да се извършат довършителните работи.

Гледайте видеото

Направи си сам канализация в баня

По време на процеса на проектиране на сградата на банята, отворите за всички видове комуникации вече са предвидени в съответствие с проекта, което намалява разходите за тяхното инсталиране.

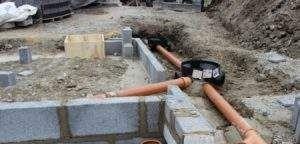

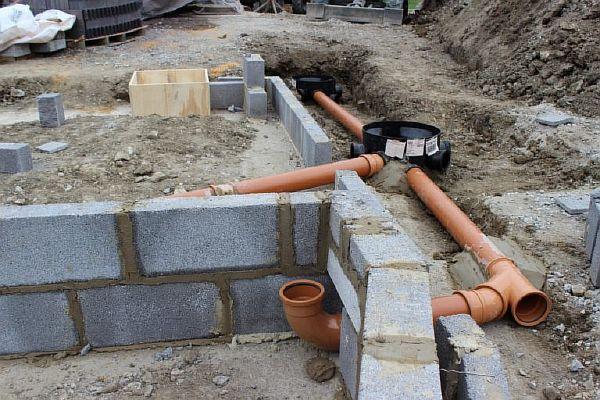

Монтаж на вътрешна канализация по време на строителството

Монтирането на дренажна система по време на строителството предоставя много предимства. Пресичанията на стените са значително опростени, тъй като се създават по време на изграждането на стълбовете.

Освен че значително намалява разходите за труд, тази технология на сглобяване значително подобрява качеството на работа, позволявайки правилни наклони и сигурно фиксиране с циментова замазка.

Инсталираната система може да бъде сигурно покрита със зидария или подвижни панели. Монтажът на канализационната система се извършва отдолу нагоре, което изисква висококачествено проектиране и прецизно изпълнение.

Монтаж на вътрешна канализация в завършена сграда – Ръководство стъпка по стъпка

Тази процедура за инсталиране на комунални услуги се използва в съществуващи сгради по време на основни ремонти. Въпреки това, фазата на проектиране отчита съществуващите условия, продиктувани от конструкцията на сградата. Следователно, комуналните линии не винаги се вписват идеално в конструкцията.

ВАЖНО! Канализационните тръби обикновено започват от точките на водозахранване, където са монтирани водопроводни инсталации. Преди монтажа мрежата се маркира и в стената се изрязват отвори за тръбите.

Гледайте видеото
[sociallocker]

[/sociallocker]

Отводнителният канал в душ кабината е вграден директно в пода, а над него е монтирана запечатана замазка с наклони по посока на потока на течността.

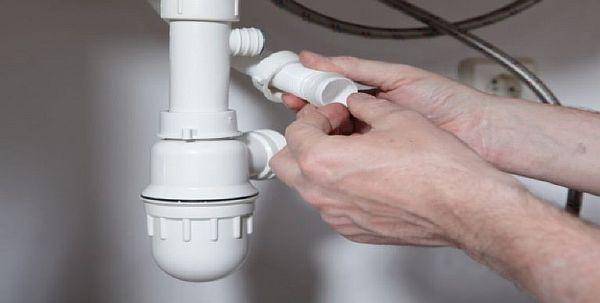

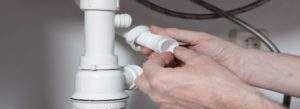

Течността се отвежда през канал, снабден със сифон. Сифони се монтират и на мивката и умивалника, за да се предотврати навлизането на миризми от канализационната система в жилищното пространство. Предлаганите в търговската мрежа канализационни тръби са с фиксиран размер при доставката, така че трябва да бъдат отрязани до необходимата дължина преди монтажа.

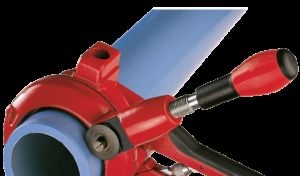

Разработени и произведени са специални инструменти за рязане на пластмасови тръби. Тези инструменти осигуряват идеално перпендикулярно рязане и предотвратяват образуването на мустаци по ръбовете. Тръбите, изработени от този материал, могат да се режат с ножовка, но това създава мустаци, които могат да повредят повърхността на гуменото уплътнение по време на монтажа, създавайки условия за бъдещи течове. Затова отрязаният ръб трябва да се заглади с шкурка.

Когато се използват чугунени тръби за канализация, те обикновено не се режат, а се използват цели. Първо, рязането на такива тръби е доста трудно, и второ, качеството на рязането не гарантира плътно уплътнение.

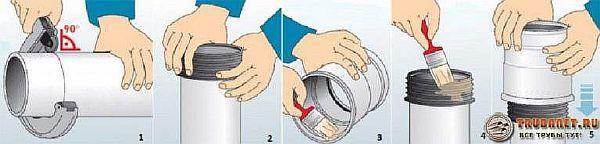

Тръбните връзки по време на монтажа се извършват по различни начини:

• Връзката с муфа е най-простият и най-разпространен метод. Тесният край се вкарва в муфата, която вече има гумен уплътнителен пръстен. За да се осигури плътно уплътнение, съединението се запечатва със силиконов уплътнител.
• За пластмасови изделия може да се използва лепило или заваряване.
• Фитингите се използват не само за свързване, но и за разклоняване на сложни системи. Използват се муфи, колена, кръстосани съединения и други фитинги. При използването на тези фитинги са необходими връзки с наклон от 135 или 120 градуса, наклонени към потока на флуида.

Изходната тръба е свързана към щранг, разположен в ъгъла на сградата. Тя е изработена от тръба с диаметър 100-110 мм и е прекарана през ъгъл навън. Моля, обърнете внимание, че изходната тръба трябва да бъде монтирана под линията на замръзване.

За да се прекара тръба през фундамента, в него трябва да се направи отвор, равен на размерите на тръбата плюс приблизително 60-70 милиметра. След монтажа на тръбата отворът се изолира с леснодостъпни рулонни изолационни материали.

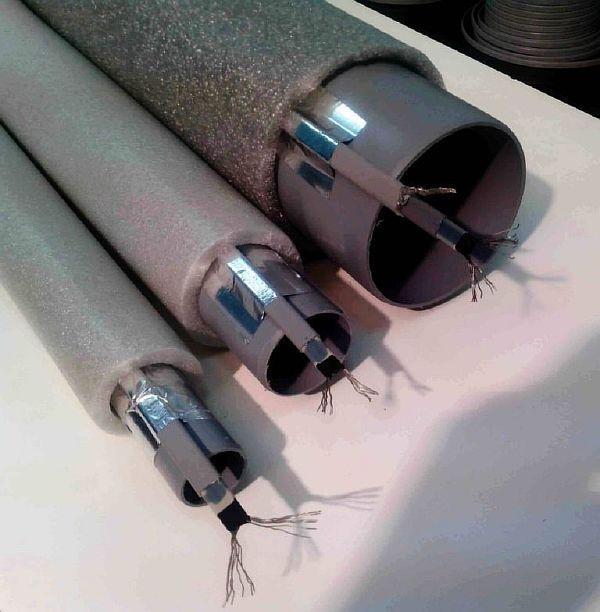

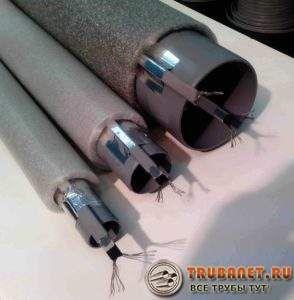

Преди монтажа тръбопроводът се изолира с нагревателен кабел. Система за управление го активира при определена температура, близка до замръзване. Върху него се монтира топлоизолационна обвивка, изработена от синтетични порести материали.

Според действащите разпоредби, разстоянието от сграда до септична яма трябва да бъде най-малко 10 метра. Има обаче специфично правило за баните: разстоянието от банята до най-близкия водоизточник трябва да бъде най-малко 20 метра.

Гледайте видеото

Направи си сам канализационна система за баня

Как сами да си изградите воден уплътнител

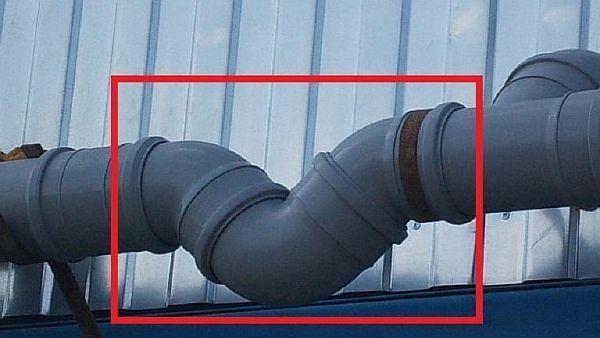

Сред многото фитинги за канализационни тръби има устройство, наречено водоуловител. Това е извита U-образна тръба, която създава воден затвор вътре. Това предотвратява навлизането на неприятни миризми от канализационната система в жилищното пространство.

Всъщност всеки сифон има воден затвор, но е по-добре да се внимава. Това устройство в сауна изисква допълнително внимание. Тъй като обикновено се използва веднъж седмично, а не ежедневно, водата във водния затвор може да изсъхне.

В резултат на това в стаята се разпространяват неприятни миризми. Затова е необходимо да се допълва водният затвор поне няколко пъти седмично.

Монтаж на външна канализация - избор на място за септичната яма

Канализационната система за баня се инсталира по същия начин като жилищната. Ако е възможно, тя може да бъде свързана към съществуващата мрежа, а ако в имота има локална система за пречистване на отпадъчни води, тогава към нея.

Преди всичко, е важно каква е почвата под септичната яма - глина, пясък или натрошен камък. Ако почвата се състои предимно от глина, която има ниска пропускливост, филтрацията няма да се осъществи.

Гледайте видеото

Полагане на външни канализационни тръби в частен дом

Филтърният кладенец, включен в такава септична яма, само ще замърси околността и ще трябва да се използва като обикновена септична яма.

Ако водоносният хоризонт достигне дълбочина от 2,5 метра по време на периода на максимално покачване на нивото на водата, на такова място не може да се монтира септична яма, тъй като дебелината на филтърния слой няма да е достатъчна.

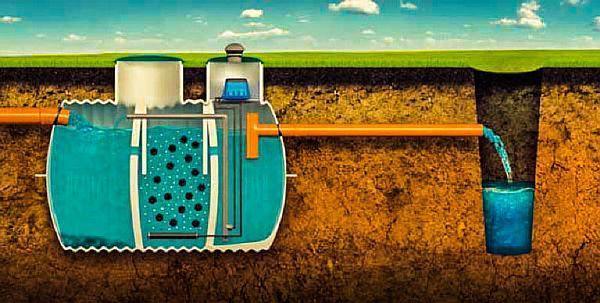

Изграждане на местна пречиствателна станция за отпадъчни води

Основните компоненти на такова устройство са следните:

• Септична яма се използва за събиране на отпадъчни води и първоначалната им обработка с бактериални агенти. Живи култури от анаеробни и аеробни бактерии се продават в специализирани магазини за железария.

По време на процеса на бактериално третиране обемът на съдържанието на септичната яма се намалява значително, а отделянето на миризма е значително намалено.

Съдържанието е частично пречистено, тъй като част от него е под формата на твърди фракции.

• В следващата секция на септичната яма, която най-често е филтърен кладенец, се извършва допълнително пречистване на отпадъчните води чрез филтрация, докато преминават през почвата. Филтърният слой се състои от доменна шлака, чакъл и счупени тухли, които са отличен адсорбент.

• Друг метод за пречистване на отпадъчни води е аерацията. Това се постига чрез продухване на въздух през съдържанието на септичната яма, което окислява предварително неразложени частици отпадъчни води.
• В резултат на това водата се пречиства допълнително и става подходяща за промишлени цели, като например поливане на градина или миене на кола. Същевременно добивът на градински култури се увеличава значително.

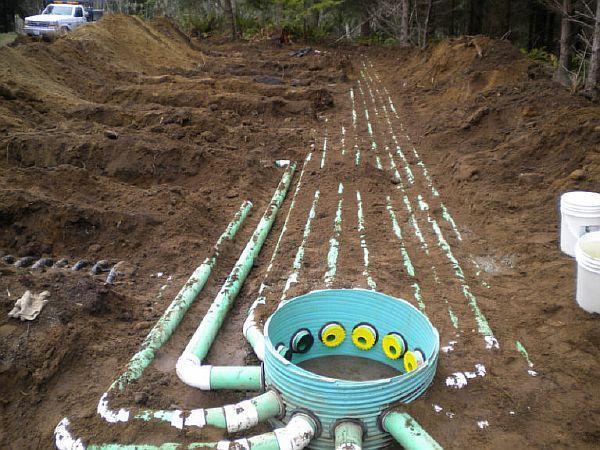

• Филтърните полета се използват в райони, където подпочвената почва е глинеста. В този случай предварително пречистената вода постъпва в дренажна тръбна система и се разпределя капково върху голяма площ.

Подготовка на изкопа и полагане на тръби

Как сами да инсталирате външни канализационни тръби?

1. Те се полагат в специално изкопани траншеи. Дълбочината на траншеите винаги е зависила от дълбочината на замръзване на земята.
2. Въпреки това, съвременните технологии за монтаж на тръби позволяват значително намаляване на обема на изкопните работи чрез инсталиране на отопление върху тръбите и изолирането им, както бе споменато по-горе.
3. Качеството на тръбната облицовка на дъното на изкопа е от голямо значение. Тъй като тя се намира в зоната на замръзване, е изключително важно да се предотврати навлизането на вода в облицовката на тръбата. За да се постигне това, се монтира дренажен слой от чакъл и пясък.
4. Чакълът се изсипва на слой с дебелина около 30 сантиметра и се уплътнява добре. След това се добавя 15-20 сантиметров слой речен пясък и се полива с вода за по-добро уплътняване.
5. Към стената на изкопа е прикрепен строителен шнур и е опънат по него с наклон от 2-3 милиметра на метър дължина.
6. След това самият тръбопровод се спуска в изкопа и се монтира по дължина на шнура с контрол на наклона.
7. След това тръбата се покрива внимателно с пясък, който се уплътнява старателно. Едва след това изкопът окончателно се запълва с предварително изкопаната почва и пръст.

Какви тръби да изберете за канализация

Днес този въпрос е окончателно решен в полза на полиетиленовите продукти. Този материал е устойчив на корозия, лек и лесен за сглобяване.
Гледайте видеото

Алтернатива може да се определи само ако има неизползвани материали от други видове от предишно строителство.
