Свързване на тоалетна към канализационна система с наклонен, прав или хоризонтален изход

Можете сами да свържете тоалетната си към канализационната система; няма нужда да викате професионалист. Процедурата не изисква професионално оборудване; достатъчни са стандартни строителни инструменти и материали.

Връзките могат да се осъществят с помощта на различни компоненти: ексцентрични муфи, гофрирани тръби, пластмасови тръби и др. Всеки материал има своите предимства и недостатъци. Изборът на конкретен компонент зависи от специфичните конструктивни характеристики на системата.

Какви инструменти и материали са необходими?

Преди да свържете тоалетната към канализационната система, е необходимо да изберете необходимите строителни материали и помощни инструменти. Видът на фитингите, използвани за оформяне на свързващите части зависи до голяма степен от метода на свързване, модела на продукта и желаното местоположение.

Основни инструменти, които ще ви трябват за монтажа:

• силикон;
• гофрирана тръба за канализация;
• чук, маркер, строителна ролетка;
• ножовка за метални или пластмасови елементи;
• пластмасови завои и специални ъгли;
• ексцентричен маншет;
• уплътнителен маншет;
• гумени адаптери;
• части, необходими за демонтиране на компонентите на предишната връзка към щранга и сигурно закрепване на водопроводната инсталация.

Ако преди това са били използвани чугунени тръби за свързване към канализационната система, тогава най-вероятно ще е необходимо професионално оборудване (специална перфораторна и шлайфмашина).

В такава ситуация обаче е препоръчително да не извършвате сами процедурата по демонтиране, препоръчително е да се свържете със специалисти, които разполагат с необходимото оборудване.

Методи за свързване на тоалетна към канализационната система

Точният начин на свързване на тоалетната към канализационната тръба зависи от дизайна на системата. Важно е да се отбележи, че формата на тоалетната трябва да се избере въз основа на канализационната система.

Има три основни вида:

• вертикален — Подобни ВиК принадлежности се срещат най-често в по-стари сгради, където муфата на канализационните тръби в пода се простира в щранг, разположен под тавана на помещението отдолу. В днешно време собствениците на вили също избират този тип свързване, тъй като позволява пълно скриване на канализационната линия.
• директен – също така позволява скриване на комуналните линии от погледа. Предимството на този подход е възможността за монтиране на тоалетната близо до стената;
• наклонен Този метод на свързване се използва, когато е важно да се осигури правилна работа, дори ако тоалетната е повредена или уплътнението е счупено. Понякога собствениците на жилища избират да свържат изхода на тоалетната директно към щранга, но това увеличава риска от теч, така че не се препоръчва; специален адаптер е по-добър.

Демонтаж на стари елементи

Преди да свържете тоалетната към канализационната тръба, почистете мястото на монтаж от всички съществуващи конструктивни елементи. Тази процедура се извършва с помощта на чук, отвертка и лост.

В повечето случаи изходът на стари продукти е монтиран в чугунена конструкция („коляно“), което изисква тръбата да се счупи с чук. Когато извършвате тази процедура, не забравяйте да носите предпазни очила. В противен случай остри керамични фрагменти могат да попаднат в очите ви, причинявайки нараняване.

След като старата водопроводна арматура е отстранена, е необходимо да се почука от всички страни на чугунената тръба, след което да се пристъпи към отстраняване на циментовия слой и други отлагания от стените.

Отвертка и чук са достатъчни за отстраняване на малки части, докато за по-големи компоненти ще е необходим лост. Когато забивате с чук, внимавайте да не прекалявате, тъй като силните удари ще доведат до счупване на чугунената втулка.

В този случай ще трябва да разрушите пода, за да получите достъп до канализационния щранг. След това ще трябва да свържете новия клон към щранга.

След като основните отлагания са отстранени, можете да започнете последния етап от почистването на тръбите. За целта ги намажете със специален химически препарат за почистване на тоалетни чинии и след това изстържете остатъците с телена четка.

Завършете почистването с парцал. Първите 5-6 см от чугунената муфа трябва да са напълно гладки отвътре, тъй като това е от съществено значение за предотвратяване на бъдещи течове и осигуряване на плътно уплътнение. Носете предпазни ръкавици през цялата процедура.

Видове свързващи елементи

Ако свързването на тоалетната директно към канализационната система не е възможно поради конструктивни ограничения, се използват спомагателни материали – свързващи тръби. Най-често се използват следните видове:

• гофриране;
• ексцентрични маншети;
• пластмасови ъгли и завои;
• тръби от различни материали, но пластмасовите са за предпочитане.

Свързването на тоалетна към канализационната система с гофрирана тръба се използва, когато тръбите са неправилно подравнени. Предимството на този тип е възможността за монтиране на тоалетната под всякакъв ъгъл.

Недостатъци на използването на гофрирани тръби За свързване на тоалетната към канализационната система е необходима по-голяма минимална дължина. Ако разстоянието между тръбите е приблизително 12 см, е по-добре да изберете други свързващи компоненти.

Ексцентричните маншети изглеждат като две изместени колена. Преди покупка се препоръчва да измерите разстоянието между канализационната тръба и сифона на тоалетната.

Тази информация ще ви помогне да изберете най-подходящия модел маншет в магазина. Недостатъкът на ексцентричната част е късата ѝ дължина, което означава, че може да се монтира само с малко разстояние между тръбите (до 12 см).

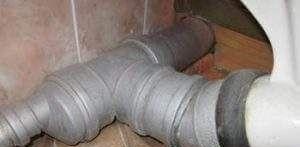

Колената и извивките се монтират, когато гофрирана тръба не може да се използва по някаква причина. Тяхното предимство пред гладкостенните гофрирани тръби е, че значително намаляват риска от запушвания.

Основният недостатък е тяхната твърдост, която може да доведе до течове дори при леко несъответствие. Пластмасовите изделия могат да бъдат подрязани, за да отговарят на необходимия размер, за разлика от чугунените.

В повечето случаи стоманените тръби се използват, когато съществува риск от повреда на механизма за воден затвор. (Разберете какво представлява канализационният воден затвор, как работи, какви видове има и т.н.)). Ако капацитетът на щранга е недостатъчен, течността от сифона ще бъде засмукана в него.

В резултат на това водният затвор се поврежда и неприятната миризма от канализационната система навлиза в помещението. В тази ситуация тръба с автоматичен клапан се свързва към щранга или тръбата, свързана с тоалетната. При пускане на водата се отваря специален клапан, който позволява навлизането на въздух, предотвратявайки нарушаването на водния затвор.

Въпреки това, за да се реализира тази функция, не са необходими стоманени тръби. Предлагат се и ексцентрици и адаптери, които осигуряват подобни свойства на тръбопровода. За да се осигури сигурно свързване, се препоръчва използването на уплътнител при използване на какъвто и да е тип свързващ елемент.

За тези цели е препоръчително да закупите специален водоустойчив уплътнител, предназначен за водопроводни инсталации. Ако гуменото уплътнение се разхлаби, уплътнителят ще предотврати течове.

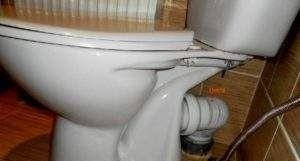

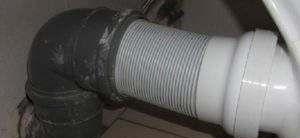

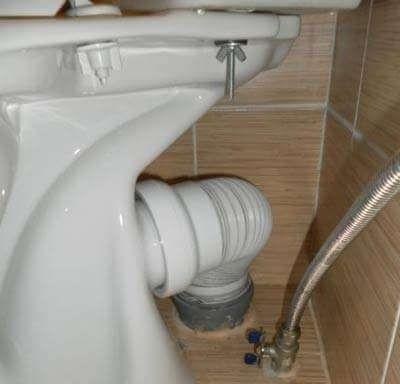

Гофрирана връзка

Обикновено тоалетните с прави или наклонени изходи се монтират с помощта на гофрирани тръби. Те са достъпни, могат да се огъват във всяка посока и могат да се използват като временна връзка. При покупка вземете предвид дължината от канализационния изход до изхода на тоалетната; гофрираната тръба трябва да е с една трета по-дълга от това.

Какво е тоалетен изход? Това е отворът за оттичане, който свързва водопроводната инсталация на апартамента с канализационната система. Има три вида: хоризонтални, вертикални и наклонени изходи.

Кратък алгоритъм на действията:

1. Нанесете силикон върху съединението и поставете гофрираната тръба с уплътнителя в отвора на тръбата. Най-добре е да не я местите, докато силиконовият уплътнител не изсъхне напълно.
2. Поставете тоалетната на място и проверете нейната стабилност. Ако се клати, изравнете пода или монтирайте специални стойки.
3. Поставете гофрираната тръба в тоалетната тръба; няма нужда да смазвате връзката с нищо.
4. Налейте няколко литра течност, изчакайте 1 минута и след това проверете за течове. Ако връзката тече, разкачете гофрирания маркуч, проверете уплътненията за правилно подравняване и внимателно го поставете отново.
5. Ако няма течове, можете да маркирате местата, където е закрепено водопроводното устройство, с молив или маркер.
6. Фиксирайте продукта така, че да не се люлее.
7. Свържете се с канализацията.
8. След 2 часа тествайте тръбата, като я промиете няколко пъти. Изчакайте 5 минути; ако тръбата е без течове, можете да продължите с монтажа на резервоара и другите компоненти.
9. Нанесете уплътнител върху фугата отвън, за да предотвратите бъдещи течове.

Ако по време на последния тест е открит малък теч (няколко капки), отстранете цялата течност и гофрираната тръба. След това нанесете отново силикон върху гуменото уплътнение и го поставете обратно на чучура на тоалетната чиния.

Разберете какво да правите, ако изведнъж Тоалетното казанче започна да тече: 9 причини, защо тече и видео инструкции за ремонт.

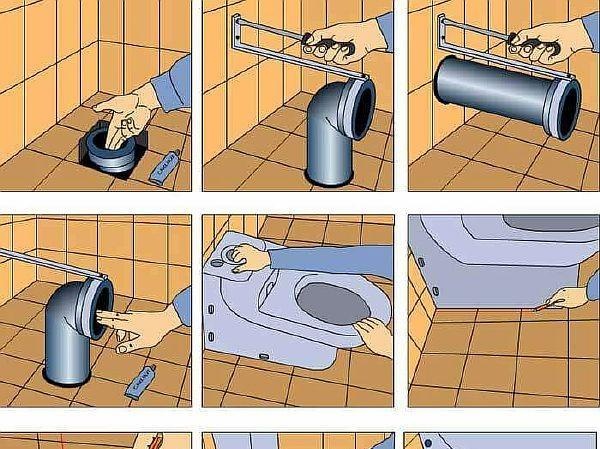

Инструкции за инсталиране стъпка по стъпка

След демонтиране на предишната конструкция и почистване на входа на канализацията, можете да започнете монтажа на тоалетната. Сложността на тази процедура зависи от дизайна на водопроводното устройство.

Монтирайте тоалетна сами за 4 минути

Ако изходът на тоалетната и входът на канализацията са перфектно подравнени, монтажът ще бъде завършен бързо. Преди започване на строителството се препоръчва да прегледате схемата за свързване на тоалетната.

Тоалетна с вертикален оттичащ канал

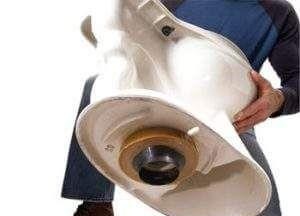

Този тип водопровод се инсталира в по-стари сгради и частни домове. Дизайнът на тоалетната включва сифон и фитинги, които са невидими след монтажа. Този тип монтаж се различава от другите видове фитинги по това, че използва фланци. Връзката между канализацията и тоалетната е плътно запечатана, което намалява риска от теч.

Тъй като не е необходимо да се оставя място зад тоалетната за водопроводни принадлежности, този модел може да се монтира на минимално разстояние от стената. Процесът на монтаж започва след премахване на съществуващите водопроводни компоненти и щателно почистване на мястото, където ще бъде монтиран новият уред.

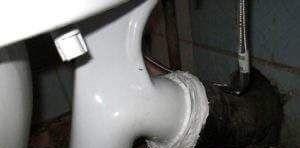

Стъпки за инсталиране на тоалетна в чугунена канализационна система:

1. Цялата площ, включително муфата, трябва да бъде почистена от отломки и чужди тела. Ако е необходимо, всички останали разтвори и елементи от предишния продукт ще трябва да бъдат отстранени с помощта на длето, клей или друг подобен инструмент.
2. Адаптер, който представлява гумен уплътнителен маншет, трябва да се монтира в напълно чист контакт.
3. Устройството се монтира с изхода си в адаптера, инсталиран на предишния етап, и се фиксира към пода с помощта на специални крепежни елементи (винтове).

Понякога е необходимо този тип тоалетна да се премести хоризонтално. Това може да се постигне без да се повреди таванът или да се премести каналът в стаята отдолу. Важно е обаче да се разбере, че това ще изисква жертва от 15-20 см височина, тъй като тоалетната трябва да бъде повдигната върху малък пиедестал.

Важни моменти, които трябва да се имат предвид при извършване на процедурата:

• Ако се планира изместване от 4-8 см, може да се използва ексцентрикова връзка;
• Ако е необходимо по-голямо отместване, ще са необходими допълнителни материали: колена и пластмасова тръба. Те се сглобяват в Z-образна конструкция, която се свързва с муфата на чугунената тръба с помощта на гумена уплътнителна муфа.
• След монтажа на съединителя или тръбата, около нея се изгражда кофраж, след което повдигнатата платформа се монтира с цимент. Повърхността на подиума трябва да е на едно ниво с гнездото, като се вземе предвид покритието на плочките.

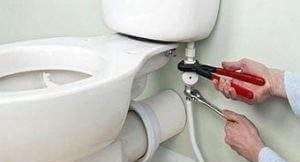

Тоалетна с директно изпускане

Гледайте видеото за това как да свържете баня с хоризонтален (прав) изход у дома

Монтирайте тоалетна сами за 4 минути

Този тип продукт е свързан към тръбопровода с помощта на гофриран продукт, ексцентричен маншет или издръжлива, неогъваща се конструкция, изработена от стоманена тръба.

Тази конструкция не трябва да се движи, когато тоалетната седалка се поставя; тя трябва да се държи с ръка по време на тази процедура. Това е доста трудно да се направи самостоятелно; най-добре е да поискате помощ, за да предотвратите изместването на конструкцията.

Ако водопроводният изход съответства на формата и височината на контакта, свързването на тоалетна с хоризонтален изход към канализационната система е съвсем просто. В този случай съединението трябва да бъде запечатано с яка и водоустойчив уплътнител за водопроводни тела.

Препоръчително е да се запечата връзката между тоалетната и канализационната тръба, тъй като методът на хоризонтално свързване означава, че водата ще бъде разположена директно на съединението, така че всяка празнина може да се превърне в източник на теч.

За да постигнете малко отместване, трябва да използвате маншет с ексцентрик; необходимо е да компенсирате вертикалното изместване на изхода на тоалетната.

Основният недостатък на тоалетната с директно изпускане е, че може да се свърже само към вертикална тръба за отпадъчни води. Основните предимства на този модел включват лесния и опростен монтаж (може да се извърши бързо и лесно самостоятелно), както и възможността за монтаж с чугунени или пластмасови тръби.

Алгоритъм на действията:

1. Поставете тоалетната, без да я фиксирате, маркирайте точките за монтаж на пода.
2. Извадете устройството и създайте монтажни отвори.
3. Монтирайте водопроводната арматура с помощта на дюбели и винтове. Препоръчително е да бъдете изключително внимателни при монтажа и да не презатягате винта. Това може да напука повърхността на арматурата.
4. Поставете маркуча в отвора за оттичане, който е добре смазан със силиконов уплътнител. Препоръчително е да държите отвора за оттичане, докато правите това, за да предотвратите изместване на частите.
5. Ако е необходимо леко регулиране, може да се използва ексцентричен адаптер. Имайте предвид обаче, че това ще премести устройството напред с няколко сантиметра, което ще изисква повторно пробиване на отворите, за да го закрепите към пода.
6. С помощта на уплътнителния маншет свържете изхода на тоалетната към канализацията. Проверете функционирането и се уверете, че няма течове.
7. Фиксирайте продукта през вече подготвените и направени отвори.

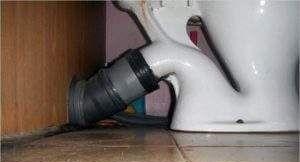

Тоалетна с наклонен изход

Правилно свързване на тоалетна към канализационната система с помощта на гофрирана тръба! (Майсторски клас)

Има няколко начина за свързване на тоалетна с наклонен изход към канализационната система. Най-простият вариант, който не изисква специализирани инструменти или оборудване, е следният:

1. Чугунената муфа на клона се почиства от различни отломки и остатъци от предишен монтаж.
2. Платформа за последващ монтаж на тоалетната се създава по следния начин: върху пода се излива слой цимент (разтвор без добавяне на пясък).
3. Тоалетната се поставя върху цимента, а останалият хоросан се използва за запечатване на гнездото (2-3 см дълбочина).

Този метод на монтаж е бил широко използван в предишни десетилетия, но сега е доста рядък. Основният недостатък е невъзможността за премахване на тоалетната за почистване (ако в тоалетната се заби голям предмет) или за преместването ѝ. Въпреки простотата на процедурата, техниците предпочитат да използват различен метод.

В днешно време водопроводчиците предпочитат да инсталират тоалетна с разглобяема връзка. Инструкции за свързване на тоалетна със странично изпускане към канализационната система:

1. Циментовият разтвор се притиска под основата на устройството по периметъра му, което компенсира евентуални неравности и разпределя налягането възможно най-равномерно.
2. Продуктът се фиксира към пода с помощта на анкерни винтове.
3. Ако не се изисква отместване, свързването към чугунената муфа се осъществява с помощта на уплътнителна муфа. За да се предотвратят течове, използвайте силиконов уплътнител, предназначен за водопроводни инсталации (може да се използва и универсален уплътнител). Уплътнителят се нанася върху външната част на муфата. Ако се монтират пластмасови, а не чугунени тръби, принципът на свързване е същият, но формата на муфата се различава. Тези части са по-херметични, но се препоръчва допълнително да се покрият с уплътнител от вътрешната страна. Уплътнителят се нанася и върху изхода на тоалетната чиния.
4. Ако е необходимо малко хоризонтално или вертикално отместване, се използва ексцентрикова връзка. За по-големи отмествания обикновено се използва гофрирана тръба, изработена от PVC или полиетилен, с уплътнителни маншети в двата края. Използването на такава тръба позволява устройството да се завърта под всякакъв ъгъл и да се отмести с до 20 см. В някои случаи, ако устройството изисква индивидуално разположение, е възможно да се свържат няколко гофрирани тръби.

Струва си да се отбележи, че в началния етап вместо цимент може да се използва силиконов уплътнител. Неговата еластичност обаче може да доведе до неприятни последици: ако налягането е неравномерно разпределено, това може да повреди подметката на продукта и да причини пукнатини.

По време на монтажа се препоръчва да се уверите, че гофрираната тръба не провисва на нито едно място. Неспазването на това значително увеличава риска от запушвания.

Понякога възникват неочаквани усложнения при свързване на тоалетна към чугунена канализационна система. Например, след полагане на плочки на пода, изходът на тоалетната не достига до гнездото. Този проблем може да се реши с помощта на къса пластмасова тръба с диаметър 110 мм. За да удължите наклонения изход, следвайте тези инструкции:

1. Загрейте пластмасовата тръба, докато омекне и стане гъвкава, над източник на топлина (например газов котлон).
2. Докато материалът е мек, издърпайте тръбата върху изхода на тоалетната.
3. Отрежете ненужната дължина.

Можете също да направите гнездо на пластмасова тръба, като използвате обикновен буркан от 1 литър. Плъзнете тръбата върху буркана; диаметърът ѝ е равен на напречното сечение на изхода на тоалетната чиния.

По този начин свързването на водопроводна инсталация към канализационната система не е особено трудно. Първо, трябва да изберете подходящия конектор.

Съществуват три основни дизайна на тоалетни: вертикални, хоризонтални и наклонени. Най-подходящият метод на монтаж се определя въз основа на избрания дизайн. Всеки метод има свои специфични характеристики, които трябва да се разберат преди започване на монтажа.
