Изчислете наклона на канализационна тръба, като използвате нашия онлайн калкулатор.

Нека определим наклона на канализационната тръба: колкото по-голям е диаметърът на тръбата, толкова по-малък е ъгълът. Максималният наклон за канализационни тръби не трябва да надвишава 15 см на 1 м (0,15). За да изчислим минималния наклон, който е оптимален за конкретен случай, трябва да знаем дължината на цялата канализационна система.

Отвеждането на отпадъчни води играе решаваща роля за създаването на комфортни условия за човешки живот. ВиК системите, които обработват битови и отпадъчни води, се захранват гравитачно и следователно основното изискване за правилното им функциониране е създаването на наклони към потока на течността.

СНиП 02.04.21-85 определя необходимия наклон на канализационната тръба, за да се осигури безпрепятствено оттичане: 0,03 за тръби с диаметър 40-50 милиметра и 0,02 за 85 и 100 милиметра. По същество, дренажните тръби трябва да се монтират с определения наклон към канализацията от 3 и 2 милиметра за всеки линеен метър от водоснабдяването.

При определяне на подходящия наклон за канализационна тръба, трябва да се вземат предвид и свойствата на материалите, от които е изработена. За пластмасовите тръби, които се използват широко в строителството за системи с гравитационно захранване, този наклон е малко по-нисък, отколкото за тръби, изработени от други материали.

Това се дължи на по-високото качество на вътрешната повърхност и, следователно, на по-високия дебит на отпадъчните води. Трябва да се разбира, че прекомерният наклон на канализационната тръба може да бъде вреден. С бързо оттичане, напречното сечение на тръбата може да се запълни до краен предел и след това зад него се образува въздушен шлюз, който предотвратява изтичането на течността.

Онлайн калкулатор за изчисляване на наклон

Въведете данни за онлайн изчисление на наклона на канализацията.

Вътрешен диаметър на канализационната тръба Dy, мм
Дължина на канализационния тръбопровод L, m

Стандартизиране на ъгъла на наклона на канализационната система на линеен метър

Изглежда естествено да се предположи, че превишаването на наклона на вътрешна канализационна система може да има само положителен ефект, позволявайки на отпадъчните води да достигнат колектора по-бързо. Ако обаче водата се движи през тръбата твърде бързо, влакнести и твърди частици се отлагат по стените ѝ, което постепенно води до запушвания.

Механичното отстраняване на подобно запушване влошава качеството на вътрешните повърхности на тръбите, което влошава свободното оттичане. Животът на такива дренажни системи обикновено не надвишава една година.

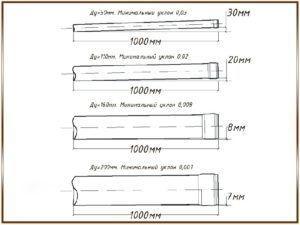

Ъгълът на наклона на канализационна тръба на 1 метър за тръби с различни размери има различни стандартни стойности.

За да разберем напълно как работи канализационната система за битови отпадъчни води, нека проследим процеса от началото до края.

Образуване на оттока и неговият състав

Водата се събира чрез свързване на системата към всяка конзола на водопроводната мрежа. Следните обекти формират потока:

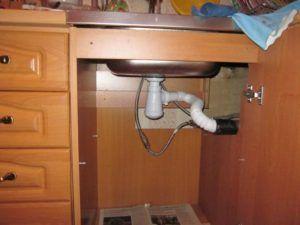

1. Кухненската мивка е източник на най-вредните вещества за дренажната система – твърди кухненски остатъци и мастни отлагания. От мивка със сифон отпадъчните води се отвеждат чрез гъвкава гофрирана тръба в канализационна тръба с диаметър 32–50 милиметра. Тръбите с по-малък диаметър могат да имат наклон на канализацията от 50 милиметра на метър.

2. Следващият обект в гравитационна дренажна система може да бъде мивката. Тя също е източник на опасни отпадъци, внасяйки най-неприятното нещо в канала: коса. Когато се смеси с мазнини от мивката, косата създава здрави, трудни за почистване тапи. За да се осигури безпрепятственото им отстраняване, се монтира канализационна тръба с вътрешен диаметър (DN) 32 с наклон от 50 милиметра на метър.
3. Третият обект за оттичане е ваната. Тя е свързана към канализационната система чрез двоен сифон за отворите за оттичане и преливник.
4. Системата за отпадъчни води на апартаментите включва и тоалетна, която произвежда фекални отпадъци.

Цялата вътрешна дренажна система се състои от тръби с необходимия диаметър, монтирани с равномерен наклон по цялата дължина. Общата дължина на канализационната мрежа обикновено не е повече от 6 метра, което за канализационна тръба DN 50 в апартамент е 18 см.

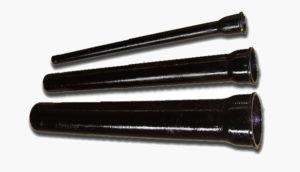

Чугунените канализационни тръби традиционно се използват за отводнителни системи на апартаменти. Този материал е устойчив на корозия дори когато е изложен на силно химически активни отпадъчни води.

Тръбните връзки се осъществяваха чрез муфа, в която фабрично се монтираше гумено пръстеновидно уплътнение. След монтажа тръба до тръба, връзката се калифицираше, което изискваше използването на ковък чугун, като например сферографитен чугун.

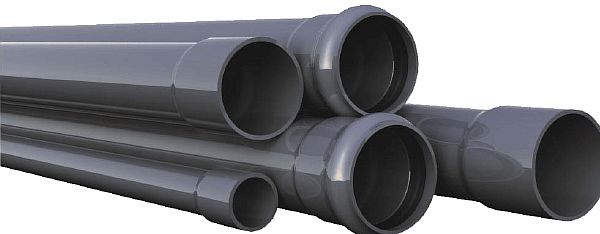

Пластмасовите тръби, които набраха популярност през 90-те години на миналия век, все повече заместват традиционните материали, като са по-лесни за монтаж, по-леки и доста надеждни. Свързването на компонентите на тръбите се извършва по същия начин, като се използва силиконов уплътнител.

Монтаж на канализационни тръби - наклони, връзки, диаметър и много други.

В канализационните системи обикновено се използват тръби със следните размери: DN 40, DN 50, DN 80 и DN 100 милиметра с вътрешни канализационни наклони на 1 метър съгласно SNiP от 0,035 до 0,02В този случай размерът от 100 милиметра се използва за инсталиране на обща секция в точката на сближаване на тръбите на канализационната система.

Външни канализационни мрежи

Монтажът на външни системи за отвеждане на отпадъчни води за дома включва инсталиране на тръбопровод, захранван с гравитачно захранване, свързан с колектор. И тук ключът към успешната работа е създаването на специфичен наклон към канализацията. Как се изчислява наклонът на канализационна система? Можете да използвате следното съотношение:

Къде:

• V – скорост на дренажния поток, m/s;
• H – степен на запълване на тръбопровода;
• d — размер на тръбата;
• K – коефициент на наклон на дренажната тръба.

Можете обаче да решите проблема по-просто и да изчислите наклона на канализационната тръба онлайн, като използвате вградения калкулатор.

Наклонът на външната канализационна система осигурява безпрепятствено отводняване на дворни и блокови мрежи. За напречно сечение от 100 милиметра, наклонът на канализационната тръба на метър, според SNiP, трябва да бъде най-малко 2 милиметра. Това осигурява непрекъснато и надеждно оттичане на отпадъчни води от всякакъв произход.

Основният параметър, който се взема предвид при изчисляване на наклона, е скоростта на водния поток в тръбопровода. Това се регулира и от регулаторни документи, по-специално от СНиП (Строителен кодекс) „Наклони на гравитачни канализации“.

Според този набор от правила, минималният дебит е 0,7 метра в секунда. Този документ регулира и други аспекти, като например спецификите на проектирането на отводняването на дъждовни води на обекта.

Един от ключовите параметри е нивото на запълване на дренажната система. Според разпоредбите, то трябва да бъде повече от 30% от напречното сечение. Тази цифра зависи не само от дебита на течността в тръбата, но и от нейния размер и качеството на вътрешната повърхност.

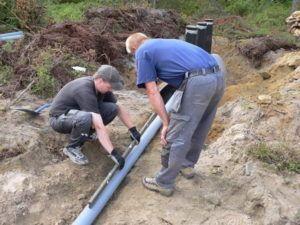

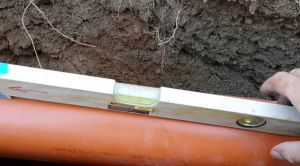

За контрол на наклона на канализационната тръба на закрито и на открито се използват нива с различни конструкции:

1. Нивелирите на водна основа имат две стъклени вложки в края на гъвкава тръба. Те са маркирани със скала с деления до 1 сантиметър. Този тип нивелир осигурява най-точните показания за определяне на ъглите на наклона. Лесно е да си направите сами такъв.
2. Балон.
3. Магнитно.
4. Лазер.

Правилата за използване на тези устройства са посочени в инструкциите за експлоатация.

В многоетажните жилищни сгради потокът от отпадъчни води се осъществява почти непрекъснато, достигайки своя максимум вечер.

Как правилно да положите канализационни тръби | Наклон на канализацията

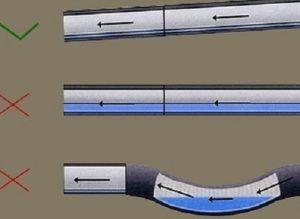

При инсталиране на дренажна тръба в частен дом трябва да се избягват следните грешки:

1. Не трябва да се допуска провисване на тръбопровода между опорните точки. За да се постигне това, те трябва да се монтират възможно най-често. Важно е да се помни, че тръбата в изкопа ще бъде подложена на натиск от почвата, която ще бъде използвана за запълване на изкопа след монтажа.
2. Хоризонталните участъци от външната канализационна система също са неприемливи. В идеалния случай външната канализационна секция трябва да е права.
3. При полагане на дренаж трябва да се вземат предвид сезонните движения на почвата на обекта; т.е. единственият начин да се гарантира стабилността на дренажа е да се постави под дълбочината на замръзване на почвата.

Според СНиП (Строителни норми и правила), наклонът на външна канализационна система за канал с диаметър 160 милиметра трябва да бъде не по-малък от 0,8 см на метър. Гравитационните системи са традиционно решение за събиране и отвеждане на отпадъчни води. Правилният наклон на канализационната система в частен дом осигурява дългосрочна работа на системата и предотвратява запушвания.

Стръмен наклон може да доведе до преливане на целия канал, което ще доведе до откъсване на сифоните на конзолите. Това ще доведе до изтичане на цялата канализационна система в жилищното пространство. Важно е също да се помни, че прекомерният наклон увеличава скоростта на потока, създавайки шум.

Наклон на канализационна тръба в частен дом – Направи си сам

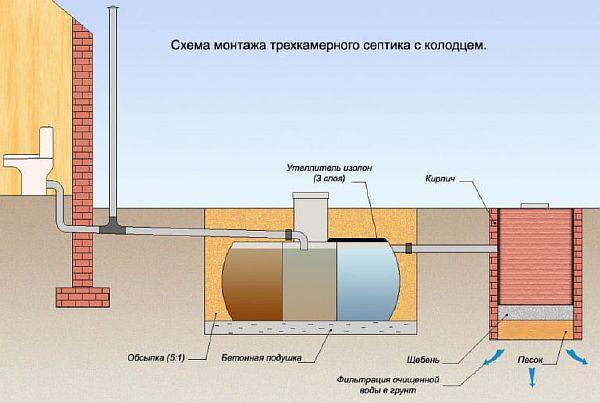

Съвременните частни домове обикновено са оборудвани с дренажна система. Дори ако градската канализационна линия е разположена на значително разстояние, се инсталират септични ями или се изграждат специални събирателни резервоари.

Правилата за инсталиране на канализационна мрежа се регулират от същите стандарти: наклонът на вътрешна канализационна система на 1 метър, според SNiPs, има същите стойности като наклона на канализационна система в апартамент в градска сграда.

За инсталиране на вътрешната мрежа се използват същите материали и компоненти. Стандартите за наклон за външната част на жилищната сграда също остават същите.

За външната канализационна верига в частна къща можете да използвате тръби с размер 100 милиметра, а ако броят на хората, живеещи в къщата, е малък, е възможно да се използват 80 милиметра.

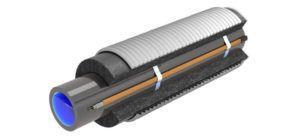

Тръбопроводът се полага в изкоп на дълбочина не по-малка от нивото на замръзване на земята. Ако това ви се струва прекомерно (за Московска област тази дълбочина е 1,8 метра), може да се монтира по-плитка, изолирана магистрала или да се монтира нагревателен кабел с автоматичен превключвател за активиране на дренажната тръба, когато температурата на земята падне под нулата.

Изискванията за ъгъла на наклон в частен дом са предмет на същите стандарти, както за други устройства.

Цялата работа по инсталирането на дренажна система за селска къща може да се извърши, както следва:

1. Определете необходимите параметри на тръбопроводите за вътрешни и външни дренажни системи.
2. Създайте предварителен проект на тръбопровода, като посочите отношението към хоризонта на различни нива.
3. Монтирайте вътрешна канализационна система в съответствие с изискванията на SNiP. Системата трябва да излиза от вътрешността през къс щранг с диаметър 80 или 100 мм. След това щрангът трябва да се свърже към външната канализационна система чрез ъглов адаптер.
4. Изкопайте траншея за външната част. Вземете предвид дълбочината на замръзване на почвата, ако тръбопроводът не е изолиран съгласно проекта. Дълбочината на траншеята се определя въз основа на последващото засипване.
5. Поставете 15-20 см слой пясък на дъното на изкопа, уплътнете го и полейте с вода за по-добро уплътняване. Използвайте нивелир, за да проверите нивото на дъното на изкопа и пясъчния пълнеж спрямо хоризонта, докато копаете.
6. Монтирайте опори за тръби върху пясъчната подложка. За това могат да се използват бетонни блокове или тухли. При монтажа спазвайте изискването за наклон на канализационната тръба от 110 милиметра. Броят на опорите зависи от дължината на траншеите, а разстоянието между тях не трябва да надвишава един метър. Това е така, защото тръбата ще бъде под натиск от почвата, която впоследствие ще запълни траншеята.
7. След полагане на тръбата върху опорите е необходимо да се тества функционалността на системата, като се пусне пробно протичане на вода през нея. Ако изискването за наклон на канализационната тръба от 100 мм е спазено и водата преминава през нея без течове, изкопът може да бъде запечатан. Първо, тръбопроводът се покрива внимателно със слой пясък, като се уплътнява по стените и отгоре. След като всичко е напълно запечатано, изкопът се засипва с предварително изкопана почва, а горният почвен слой се рекултивира.
8. При инсталиране на сложна, разклонена канализационна дренажна система в имот с допълнителни източници на отпадъчни води, важат същите правила за наклон на тръбите, както за канализационната система на частен дом. Необходимо е обаче да се монтират инспекционни кладенци на пресечната точка на две или повече системи. В този случай дълбочината на кръстовището е съобразена с тази на основната система, която отвежда отпадъчните води навън.

Правилен наклон на канализацията

Ако близо до дома ви минава общинска канализационна линия, препоръчително е да свържете канализацията за отпадъчни води към нея. Това ще изисква разрешение от Горводоканала (градската водоснабдителна компания), която управлява системата, което ще доведе до определени разходи. Това обаче ще елиминира необходимостта от последващо почистване на септична яма или изгребна яма.

Нормативни документи за инсталиране на вътрешни и външни мрежи

Всякакви документи, отнасящи се до изграждането на дадено съоръжение, се създават въз основа на богат опит, натрупан по време на неговото изграждане и експлоатация. Следователно, неспазването на техните изисквания е скъпоструващо.

По отношение на разглежданата тема, това са:

1. СНиП 02.04.21-85 Системи за водоснабдяване и канализация на сгради. Той разглежда правилата за проектиране, изграждане и експлоатация на канализационни системи за вътрешно ползване на сгради.
2. Препоръките на СНиП 02.04.03-85 „Канализация. Външни мрежи и строителство“ се отнасят до проектирането, изграждането и експлоатацията на външни мрежи.

Всички необходими изисквания и одобрения могат да бъдат намерени в посочените документи.

Максимален ъгъл на наклон

По време на строителството понякога е необходимо да се увеличи ъгълът на наклона. Тази опция също е разгледана. в първия от горепосочените документиМаксималният наклон на канализационна тръба, „като се вземат предвид местните условия“, може да достигне 0,15 метра. тоест до 15 сантиметра на метър тръбопровод.

Все пак бихме искали да ви напомним, че в подобна ситуация съществува риск от затлачване на системата – водата ще протече, но замърсителите ще останат.

Минимален ъгъл на наклона

Минималният наклон на канализационните тръби се определя от скоростта на потока и неговото съпротивление спрямо вътрешната повърхност на тръбата. Ако хоризонталното отклонение е твърде малко, могат да се натрупат отпадъчни продукти, което води до чести запушвания.

Важно е също да се избягва обратен наклон в канализационната система, който води до протичане на отпадъчните води в обратна посока. Ако минималният наклон не се поддържа, с течение на времето канализационната система може да потъне в хоризонтално положение или дори да получи обратен наклон.

Минимален ъгъл на наклон за продукти с различни диаметри

Стандартната мерна единица за оптимален наклон е см/м, тоест с колко сантиметра трябва да се спусне? еднометров участък от тръбопроводаТази стойност зависи пряко от диаметъра на тръбопровода, тъй като елементите с различни напречни сечения имат различно хидравлично съпротивление и следователно изискват индивидуален подход.

Така че, за канализационна тръба с диаметър 40 или 50 милиметра, минималната стойност на наклона е 0,03 (3 сантиметра на метър тръбопровод), наклонът на канализация с диаметър 110 милиметра трябва да бъде 0,012 (1,2 см/м), за 150 мм минималната стойност е 0,007 (0,7 см/м), за 200 мм минималната стойност е 0,005 (0,2 см/м).

Наклон на канализационните тръби и методи за техния монтаж

Разликата се дължи на различния характер на движението на флуида в зависимост от напречното сечение. Водата се движи по-лесно през тръбопровод с по-голям диаметър, защото има по-малка загуба на налягане поради триене във вътрешните стени на тръбопровода.

Как да се изчисли минималният ъгъл на наклона?

Минималният наклон на канализацията не се измерва в градуси. Във всички справочни материали минималният наклон на канализацията е даден като десетична дроб, която е съотношението на височината на наклона към дължината на съответния участък от тръбата. За да се изчисли наклонът на канализацията, т.е. разликата между началото и края на участъка, се умножава дължината му по наклона:

H=L*x, където H е разликата във височината, L е дължината на сечението, x е минималната стойност на ъгъла на наклона.

Основното при изчисляването е да се обърне голямо внимание на размерите, тоест ако стойността на наклона е взета в стандартни см/м, тогава дължината на секцията също трябва да бъде представена в метри.

Пример: Има участък от тръбопровод с диаметър 150 милиметра и дължина 6 метра. Според съществуващите разпоредби, минималният ъгъл на наклон за този диаметър е 0,8 сантиметра на метър дължина. След това, замествайки тези стойности във формулата, получаваме 0,8 x 6 = 4,8 см/м. Това означава, че вертикалното разстояние между началната и крайната точка на участъка трябва да бъде 4,8 сантиметра.

Монтаж на канализационни тръби - наклони, връзки, диаметър и много други.

Самостоятелното инсталиране на вътрешни и външни канализационни системи е напълно възможно и не представлява особена трудност.

Но, когато започвате тази работа, трябва да се запознаете добре с онези няколко прости правила, които трябва стриктно да се спазват.
