Защо ви е необходим канализационен въздушен клапан: характеристики на монтажа, видове и производители

Въздушният клапан е устройство, което отстранява въздух от системата, неутрализира пиковете на налягане и предотвратява въздушни блокировки. Има три вида: лостови, диафрагмени и цилиндрични клапани. Те се използват в канализационни, отоплителни и водоснабдителни системи.

Канализационните системи са многофункционална и важна услуга. Въпреки това, подобно на други предимства на цивилизацията, такива системи имат своите недостатъци, по-специално неприятни миризми и шум. За да се сведат до минимум тези проблеми, е изобретен канализационният въздушен клапан.

Това устройство е специално проектирано за ефективна борба с упоритите миризми. Известно още като аератор, то елиминира шума, произвеждан от тръбите. Целта му е да създаде бариера и да предпази апартамента от повторно навлизане на миризми.

От нашия преглед ще разберете, Как работи въздушният клапан, тънкостите на инсталирането му и какви видове устройства се предлагат.

За какво се използва това устройство?

Признаци, че е необходим клапан, включват появата на неприятни миризми и/или необичайни звуци. Всяко отклонение от нормата е индикация за неправилно проектиране на канализационната система. Клапанът е необходим, за да компенсира налягането в системата.

Той не само замества вентилационния щранг, но и решава следните проблеми:

1. Това ще помогне, когато е невъзможно да се монтира канализационен щранг.
2. Намалява загубите на топлина чрез вентилация.
3. Подобрява функционалността на цялата канализационна система.
4. Една от задачите му е да предпазва от повреда на вентилаторния елемент.

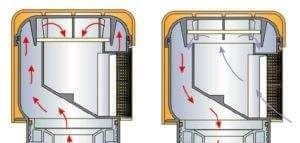

Принцип на действие

И така, нека разгледаме принципа на действие на канализационен въздушен клапан:

1. Когато водата се източи, течността преминава в канализационната линия. Този процес е съпроводен с намаляване на налягането.
2. Поради разликата в атмосферното налягане, въздушният клапан се отваря, позволявайки на въздуха да навлезе през отворите отстрани.
3. Налягането се нормализира, след като необходимият обем въздух постъпи в тръбопровода. В резултат на това устройството се връща в първоначалното си положение, което от своя страна създава плътно уплътнение.

Целият процес се случва много бързо и в резултат на активирането на водния затвор, неприятните миризми от канализацията не навлизат в стаята.

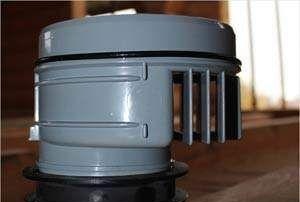

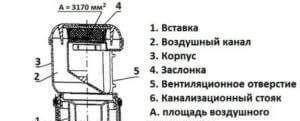

Въздушният клапан за канализация се състои от корпус, изработен от високотвърди полимери. Горната част е подвижна, което позволява инспекция и почистване.

Гумирано уплътнение осигурява плътно уплътнение. Предвиден е отвор за въздух, който активира механизма за отваряне и затваряне. Това устройство помага за изравняване на отрицателното налягане в конструкцията. При нормални условия въздухът преминава през изпускателната тръба.

Моля, обърнете внимание! Това устройство предпазва помещението не само от метан, но и от вредни микроорганизми и гъбични спори.

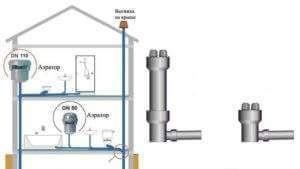

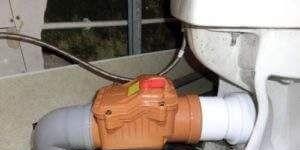

Определяме мястото на монтаж

Важно е да знаете! Въздушният клапан за канализационни системи обикновено се монтира на 20-30 см над главната тръба. По време на монтажа предотвратявайте проникването на прах, мръсотия или течности в мембраната. За оптимална работа е необходимо редовно подаване на кислород.

За монтаж в апартамент устройството се прикрепя към вертикална тръба. Този метод няма да осигури вентилация на щранга, но ще елиминира миризмите в определена зона.

Препоръчително е да се монтира канализационен въздушен клапан и в частна къщаВ този случай не е необходимо да се извършва вентилаторна конструкция през покриваНякои експерти обаче твърдят, че той трябва да се инсталира само като спомагателна част към щранга.

В частни домове и апартаменти се монтират пластмасови дренажни системи. Вентилационните отвори също са изработени от полипропилен или PVC.

Клапанът трябва да бъде монтиран:

1. Във високи сгради, които са свързани с пречиствателни станции за отпадъчни води.
2. В местата за изхвърляне на отпадъци.
3. При свързване на канализацията към санитарните помещения.
4. В системи, които могат да бъдат свързани хоризонтално.

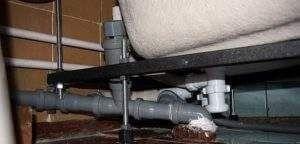

Монтаж на клапан „Направи си сам“ - в апартаменти; в частна къща

Можете да инсталирате този елемент сами или да се обадите на професионалист. Няма разлика между инсталирането в частен дом или апартамент; едни и същи принципи на инсталиране важат навсякъде. Въпреки това, при инсталиране, моля, спазвайте следните правила:

1. Устройството не трябва да се инсталира в помещения, където не е осигурено отопление.
2. При използване на устройството е важно да се осигури свободен достъп до него за проверка или превантивни прегледи.
3. При инсталиране на автоматична версия е важно да се определи най-високата точка на оттичане в щранга.
4. Фиксирането се извършва над 10 см от тази точка. Това е от значение, ако не е монтиран сифон.
5. Ако стълбата е оборудвана, частта е закрепена на 35 см над нивото на пода.
6. Вентилът трябва да бъде позициониран в гнездото в зоната с уплътнителния пръстен. Вертикалната ориентация ще осигури правилното функциониране на дренажната система.

Съвременните устройства могат да се използват в банята или тоалетната. Те лесно се монтират на щранг. Простите устройства се монтират на мивка, вана или тоалетка. За канализационната тръба се препоръчва цилиндрична конструкция.

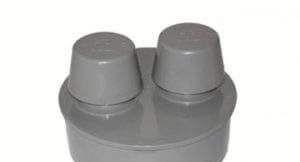

Въздушен клапан за канализация с диаметър 50 мм разрежда въздуха от системата в хоризонтални зони. Той трябва да се монтира на дълги участъци от тръбопровода. Създаването на наклон ще позволи на системата за отпадъчни води да се оттича естествено.

Въздушен вентил за канализация с диаметър 110 мм се използва предимно за отпадъчни тръби. При определени условия е допустим монтаж към вторичен щранг. Монтирането на вентила под ъгъл не е разрешено.

Вентилът трябва да се монтира в стриктно съответствие с инструкциите. Може да се монтира на фланец, на резба или с помощта на муфа. Трябва да се създадат уплътнени връзки и съединения, които след завършване да се тестват.

В началото на монтажа не забравяйте да проверите дали вентилите за подаване на вода са затворени. След това необходимият тръбен елемент се отстранява и в този участък се монтира вентил. Ако тръбопроводът е монтиран хоризонтално, проверете посоката на водния поток спрямо параметрите на устройството. Не се препоръчва преместване на муфата и входната тръба, тъй като това ще попречи на работата на вентила.

Механизмът се монтира в муфата на пластмасова тръба без никакви допълнителни части, а специално уплътнение, изработено от муфата, осигурява плътно запечатване. При монтаж в чугунена тръба ще е необходим адаптер. Тази опция е по-сложна за монтаж.

По време на монтажните работи е необходимо да се осигури плътна връзка между основното устройство и елементите на гребена и гнездото.

Ако конструкцията има гнездова връзка, монтажните работи се извършват, както следва:

1. Повърхностите се почистват от прах.
2. Уплътнителните пръстени се почистват и обезмасляват, след което се полага жлебът.
3. Контактните части се смазват с уплътнител или глицерин, което намалява триенето.
4. Краят на вентила се вкарва в гнездото до специална маркировка.
5. На този етап е важно да проверите качеството на закрепването, като го завъртите.
6. Освен това, зоната с фиксирания клапан е закрепена със скоба.

След приключване на работата, ставите трябва да се проверят за течове.

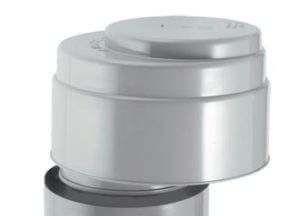

Въздушни вентили за канализация McAlpine

Цени и производители

Моделите се избират въз основа на специфични критерии. Те включват диаметър, който може да бъде 50, 75 или 110, и дебит, който варира от 7 до 37 литра в секунда.

На руския пазар са представени продукти от следните страни:

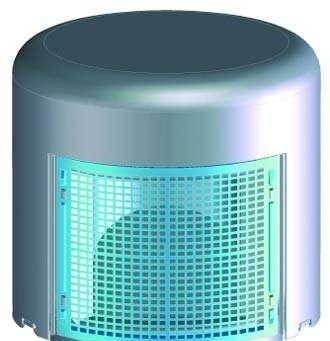

1. Австрийската компания HL предлага най-скъпите дизайни. Цените варират от 2500 до 3600 рубли в зависимост от модела.

2. McAlpine от Обединеното кралство предлага продукти в средния ценови диапазон от 1200-1300 рубли.

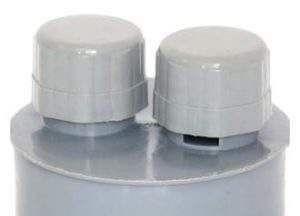

3. Можете също така да закупите евтини въздушни клапани от местните производители Sinicon и Politek. Цените варират от 150 до 380 рубли.

Видове клапани

Има различни видове тези устройства, всяко с различни работни характеристики. Нека ги разгледаме.

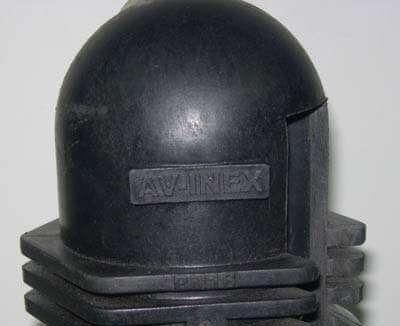

1. Автоматичен – популярен за употреба в малки частни домове. Това устройство не може да се справи с тежки товари.
2. Кинетичният клапан функционира правилно при ниско налягане. Това устройство предотвратява натрупването на въздух по време на промиване.
3. Комбинираната версия е устройство, което съчетава два вида.

Тръбопроводът може да се монтира във всяка посока. За всеки случай е налична специфична опция. При монтаж на изпускателен клапан е необходимо правилно да се избере диаметърът на тръбата.

Този фактор влияе върху разделянето:

1. Всмукателният аератор е с диаметър 20 см и е снабден с филтър, който улавя суспендирани твърди частици. Тази версия е монтирана на хоризонтална линия.

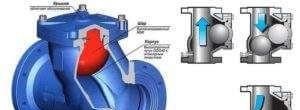

2. Сферичните кранове се монтират на тръби с малък диаметър. Клапанът използва сфера като уплътнение.
3. Междуфланцовите вентили са компактни и леки. Предлагат се в прави или ъглови конфигурации. Вентилът е специална плоча.

Струва си също така да се класифицират продуктите по метода им на монтаж. Устройствата могат да се монтират чрез заваряване, но тази опция не е подходяща за жилищни приложения. За тръби с малък диаметър са подходящи крепежни елементи на базата на муфи.

Ако вентилът няма крепежен елемент, той се затяга между фланци. Често се използва и фиксиране чрез фланци с помощта на уплътнение.

Характеристики на операцията

Монтажът на канализационна система се регулира от специфични стандарти на СНиП (Строителни норми и правила). За да се гарантира дълготрайната експлоатация на системата, е важно да се поддържа правилното ѝ функциониране и редовно да се проверява нейната производителност.

1. Проблеми могат да бъдат причинени от залепването на пръчката или мембраната на едно място.
2. Ако устройството се заклещи в отворено положение, в стаята може да навлязат миризми от канализацията.
3. Когато са спрени в затворено положение, водните уплътнения могат да излетят.

Изключително здравият дизайн и систематичното тестване на устройството ще помогнат за избягване на аварийни ситуации.

Инсталирането на устройството в комбинация с отвори за отпадъчни води или вентилация помага да се избегне повреда на водните уплътнения.

Ако уредът е спрял да работи, причината може да е проблем с цялостната канализационна система. В този случай, помислете дали наскоро е инсталиран нов уред, като например пералня или съдомиялна машина.

Премахнете миризмата от канализацията

Когато водата се изпуска в канализационната система под налягане, това може да попречи на работата на системата. В тази ситуация се препоръчва да се инсталира допълнително устройство, което да осигури работата на домакинските уреди.

Какво да търсите при избора на въздушен клапан

При избора на подходящо приспособление е важно да се вземат предвид спецификациите на крепежните елементи, параметрите на системното налягане и ориентацията на конструкцията. Следните характеристики също се вземат предвид:

1. Частите трябва да бъдат изработени от висококачествени материали, устойчиви на агресивни компоненти.
2. Възможност за ръчно регулиране на конструкцията.
3. Съвременните модели включват защитни механизми срещу гризачи, които могат да дойдат от канализацията.

Монтирането на вентилационен отвор за оттичане ще избави трайно собствениците на жилища от неприятната миризма, идваща от тръбите им. Инсталирането на това полезно устройство не само ще елиминира проблема с миризмата, но и ще помогне да се спестят пари за ремонт на тръби.
