Как да се чете план на къща, използвайки строителни чертежи, е въпрос, пред който са изправени много бъдещи собственици на жилища. След като получи комплект документи, клиентът се сблъсква с множество объркващи линии, символи и цифри. Междувременно именно тези чертежи наистина улавят същността на бъдещата сграда. Разбирането на проектната документация помага да се избегнат грешки по време на строителството. Това ще ви помогне и да управлявате изпълнителите и да вземате информирани решения по време на строителството. Ако е необходимо, разработване на проект за индивидуална жилищна сградаЗа чертежи и професионални съвети можете да се консултирате с компании като ProjectMinsk.
Какви видове чертежи за дизайн на къщи има?
Планът на къщата се състои от няколко раздела. Всеки от тях обхваща специфичен етап от строителството и съдържа свои собствени видове чертежи. Основните от тях са:

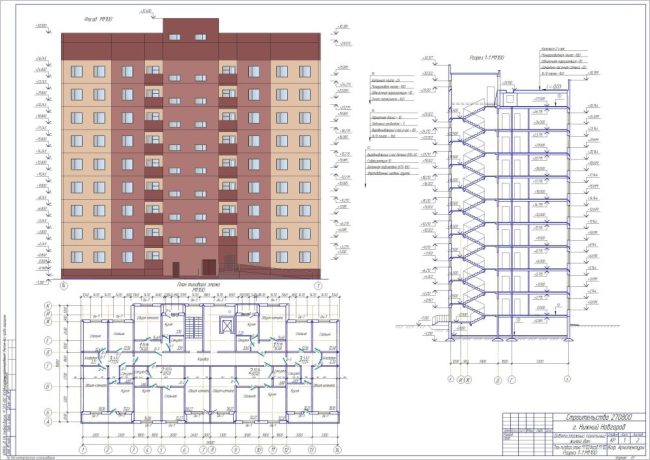

- Етажните планове показват местоположението на стените, вратите, прозорците, стълбите и преградите. Планът на първия етаж е добро място за начало, когато се запознавате с проекта.

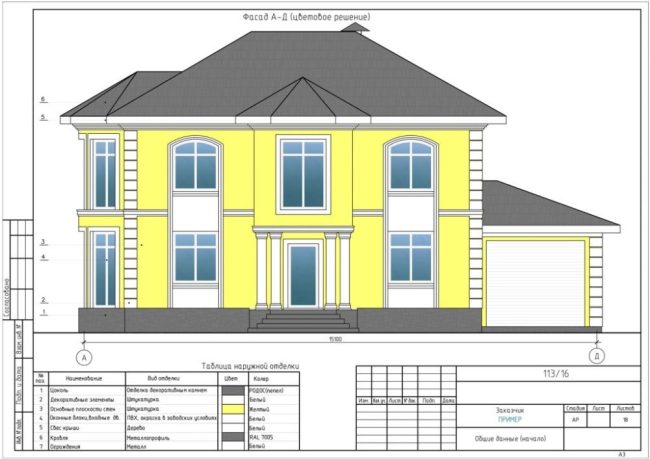

- Фасадите изобразяват екстериора на къщата от всичките четири страни. Фасадите показват довършителните материали, височината на стените, размерите на отворите и декоративните елементи.
- Разрези - показват „вътрешната структура“ на сграда, показвайки как са разположени подовете, покривът и основата.

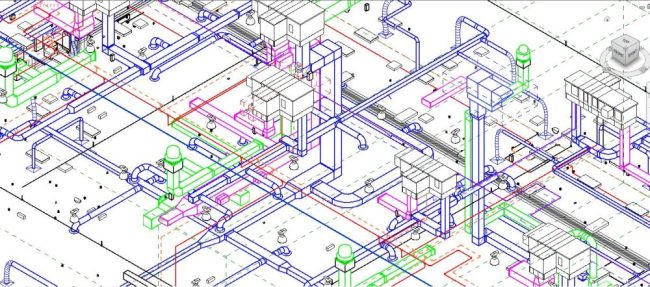

- Диаграмите на инженерните системи включват отоплителни, електрически, водоснабдителни и вентилационни системи.
- Възлите и частите са фрагменти от сложни структурни елементи, където са посочени армировка, изолация и довършителни слоеве.
Лесно е да разберете как да четете план на къща, ако знаете предназначението на всеки тип чертеж. Можете бързо да се ориентирате в проектната документация и да разберете къде да намерите необходимата информация.
Как да четем план на къща с различен мащаб?
Мащабът е връзката между действителните размери на даден обект и неговото представяне на хартия. Строителните чертежи най-често използват мащаб 1:100 или 1:50. Това означава, че един сантиметър на лист хартия съответства на един метър или половин метър в действителност.
За да определите правилно мащаба, обърнете внимание на надписа в долната част на всеки лист. Например, надписът „M 1:100“ показва, че 1 см на чертежа съответства на 1 м на обекта. Това ви позволява визуално да оцените действителните размери на помещенията и тяхното съотношение.
Основни елементи на чертежите за дизайн на къща
За да разберете какво е изобразено на план и как да четете план на къща, е важно да знаете как са обозначени основните елементи на сградата. На пръв поглед линиите и символите може да изглеждат произволни, но всеки елемент има свой собствен графичен стандарт. Проектът за дизайн на апартамент или къща включва:
- Стените са дебели плътни линии, които са носещи конструкции; тънките са прегради.
- Прозорците са правоъгълници с пресечни точки или пунктирани линии, обозначаващи крила.
- Врати - дъги, указващи посоката на отваряне на крилото на вратата.
- Стълбите са успоредни линии със стрелки, указващи посоката на изкачване.
- Маркировките за височина са числа в кръгове, които показват нивото на пода или тавана спрямо нулевата маркировка.
- Размерните линии се поставят извън контура и показват дължината, ширината и височината на елементите.
Разбирането на тези символи ще ви помогне лесно да разберете как да четете план, оформление, фасади и секции на къща.

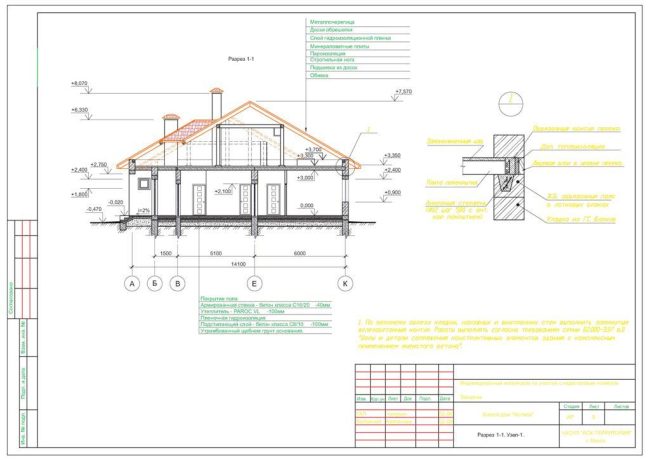

Как да четем план на къща в раздел?
Разрезът с възли и напречни сечения е един от най-важните от техническа гледна точка. Той показва как са свързани отделните елементи на сградата: стени и подове, покривни ферми, цокъл и фундамент. Тези компоненти представляват следното:

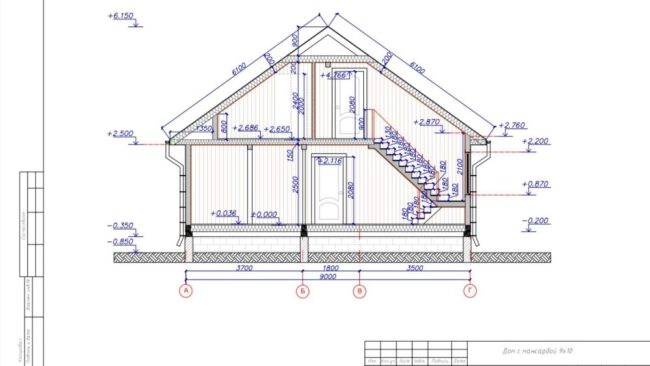

- Разрезът е „разрез“ на конструкцията, който ви помага да видите как е построена сградата отвътре. Той ви позволява да определите местоположението на пода, височината на тавана и състава на покривната конструкция.
- Единицата е голям фрагмент, който показва подробно как са свързани материалите. Например, как стена се среща с покрив или как е изолиран отвор за прозорец.
Защо е важно да можете да четете планове на къщи по чертежи?
Разбирането на архитектурната документация позволява на клиента да участва активно в строителството. Ще можете да следите качеството на работа, своевременно да забележите евентуални несъответствия с проекта и да избегнете скъпоструващи грешки. примерен архитектурен проект на къща, можете да контролирате всички етапи на работа.
Четенето на проектната документация е важна част от подготовката за строителство. Като разбирате основните видове чертежи, символи и мащаби, можете уверено да разберете как ще изглежда къщата, къде се намират комуналните услуги и какви материали са включени в проекта.
Ако не сте сигурни в способностите си, винаги можете да се обърнете към специалисти. Например, компании като ProjectMinsk могат да ви помогнат да разработите проект за всяка задача, като предоставят пълен пакет документация и обясняват как да четете план на къща, така че всеки елемент от бъдещия ви дом да е ясен и обмислен до последния детайл.
