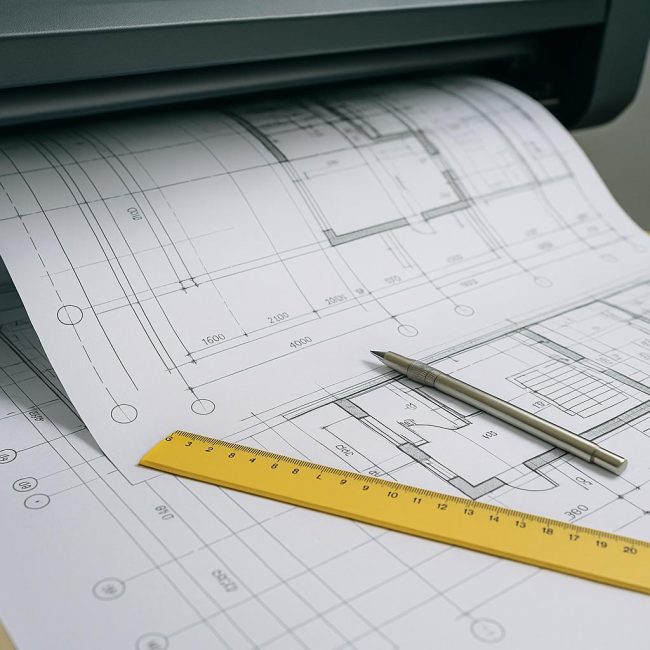

Копиране на строителни проекти: Как да избегнем изкривявания на мащаба и линиите

Съвременното строителство е немислимо без прецизна и точна документация. Всеки чертеж, план, диаграма или разрез е нещо повече от просто графика, а език, използван от инженери, архитекти и изпълнители за обмен на информация. Ето защо копирането на проекти е ключов етап в процеса на изготвяне на проектна документация. Точността на прецизно възпроизведените линии, мащаби и маркировки определя не само качеството на работата, но и безопасността на бъдещия проект.

В дигиталната ера може да изглежда, че копирането на хартиени проекти е отживелица. На практика обаче печатните копия се използват най-често на строителни обекти, по време на одобрения и за експертни оценки. Следователно точността на инженерния печат и защитата от изкривяване остават от решаващо значение.

Защо изкривяването на копията е сериозен проблем

Всеки инженер знае: дори малко отклонение в мащаба от няколко милиметра може да доведе до сериозна конструктивна грешка. Например, ако лист А1 е леко „разтегнат“ по дължина по време на копиране, ще възникне несъответствие при подравняването на листовете. В резултат на това монтажниците получават неточни измервания, което води до изкривявания, прекомерен разход на материал или необходимост от преработка на компоненти.

Изкривяванията в линиите, дебелините, текста и размерите влияят не само върху четливостта на чертежите, но и върху правната валидност на документа. В крайна сметка, строителните чертежи са официални документи, използвани по време на въвеждането в експлоатация на съоръжение. Следователно всяко копие трябва да бъде точно копие на оригинала, без най-малкото отклонение.

Основните причини за изкривяване по време на копиране

Грешки при копиране на строителни проекти могат да възникнат на различни етапи, от подготовката на файлове до избора на оборудване. Нека разгледаме основните източници на проблеми.

Неправилни настройки на плотера или копирната машина

Ако оборудването за форматиране не е калибрирано, печатът може да „разтегне“ изображението в една посока – най-често по дължината на ролката. Това е особено забележимо при копиране на чертежи с формат A0 и A1, където дори 1% изкривяване се превръща в няколко милиметра.

Неравномерно опъване на хартията

Докато хартията преминава през устройството, тя може леко да се измести или изкриви поради влажност, прегряване или неправилно подаване. Това води до извити линии и леко неподравнен текст.

Неправилна подготовка на файла

Ако чертежът бъде експортиран от AutoCAD или друга CAD система без оглед на формата на листа или с неправилен мащаб, дори перфектното оборудване ще отпечата неправилно копие. Други често срещани проблеми включват деактивирани слоеве, неправилно зададени полета и неправилно дефинирани граници.

Износване на оптичните системи в копирните машини

При сканиране на стари чертежи, оптиката може да създаде размазани или назъбени линии. Дори при отпечатване копието вече съдържа изкривявания, които след това се „умножават“ с всяко ново копие.

Как да избегнем изкривяване на мащаба и линиите при копиране

За да се постигне идеалният резултат, е важно да се подходи към копирането на проекти систематично, като се вземат предвид всички фактори: технически, организационни и човешки.

Редовно калибриране на оборудването

Всяко професионално инженерно печатащо устройство (като например широкоформатен плотер или копирен скенер) изисква периодично калибриране. Това е процедура за проверка на точността на движението на печатащата глава, подаването на хартия и възпроизвеждането на цветовете.
За строителни проекти е особено важно скалата да се калибрира хоризонтално и вертикално – толерансът не трябва да е повече от 0,2 мм на метър.

Контрол на влажността и температурата в помещенията

Хартията е жив материал. Тя може да се разширява или свива при промени във влажността. Ако печатането се извършва във влажна или прегрята среда, резултатите ще бъдат непредсказуеми. Оптимални условия: температура 18–24°C, влажност 40–60%.

Използване на правилната хартия и мастило

Евтината хартия често има непостоянна плътност и е склонна към изкривяване. За инженерен печат е най-добре да се използва хартия с минимална плътност 80 g/m² и гладка повърхност. Мастилото трябва да е трайно, да не се разтича при излагане на вода и да произвежда ясни линии с дебелина 0,1–0,2 mm.

Проверка на скалата на контролните маркировки

Преди серия от копия е полезно да отпечатате тестова страница с референтни размери (напр. квадрат 100x100 мм). Ако измереният резултат съвпада с референтния, можете да продължите с печата. Това е прост, но ефективен начин да избегнете грешки при стотици листове.

Цифрово копиране вместо оптично

Съвременните технологии позволяват сканиране на чертежи с висока резолюция (600 dpi и по-висока) и последващ дигитален печат. Този метод елиминира изкривяванията, присъщи на аналоговите копирни системи, и осигурява точност 1:1.

Използване на професионални услуги за инженерен печат

Ако обемът на документацията е голям и изискванията за качество са високи, най-добре е копирането да се повери на специализирани центрове. Тези центрове редовно поддържат оборудването си, използват сертифицирана хартия и разполагат с оператори, които са запознати с работата с проектна документация.

Характеристики на копирането на големи формати

Форматите A0 и A1 са най-трудни за точно възпроизвеждане. При дължини над един метър, всяко микроскопично несъответствие или неравномерно подаване на хартията става забележимо.
За такива случаи се използват професионални плотери с автоматичен контрол на подаването и линейна стабилизация на ролката. Правилната подготовка на оригинала също е важна: чертежът трябва да бъде изрязан равномерно и закрепен здраво към водачите.

Когато копирате сканирани файлове, вземете предвид разделителната способност и съотношението на страните. Ако режимът „автоматично напасване“ е бил активиран по време на сканиране, изображението може да е леко компресирано. Затова преди печат се препоръчва да деактивирате мащабирането и да печатате в „действителен размер“.

Контрол на качеството след печат

Дори при перфектни настройки на оборудването е важно да се проверят резултатите. Това може да се направи избирателно, като се използват няколко листа от партида.
Основни параметри за проверка:

• съответствие на мащаба по осите X и Y;
• четливост и дебелина на линията;
• липса на "стъпала" по диагоналите;
• коректност на рамките и печатите;
• Съвпадащи размери на мрежата и надписи.

Ако се открие несъответствие, оборудването трябва да се преконфигурира и партидата да се отпечата отново. Малка загуба на време при проверка спестява огромни строителни разходи.

Съвети за организиране на работния ви процес

1. Запазете копия за справки — образци, по които могат да се сравняват нови отпечатъци.
2. Запазете дигитален архив всички чертежи във формат PDF/A или TIFF с резолюция най-малко 300 dpi.
3. Не смесвайте хартия с различна дебелина. в един комплект - това причинява изкривявания по време на съхранение и проверка.
4. Номериране и етикетиране на копия, особено ако се прехвърлят между отдели.
5. Поддържайте оборудването си редовно — особено в организации, където ежедневно се отпечатват десетки листове A1–A0.

Резултати

Копирането на строителни проекти не е просто механичен процес. Това е технологичен процес, който съчетава инженерна прецизност, внимание към детайлите и задълбочено разбиране на материалите. Грешките в мащаба и линиите може да изглеждат незначителни на хартия, но на строителната площадка те се превръщат в реални милиметри бетон, стомана и тухли.

За да се избегнат изкривявания, е изключително важно да се комбинира висококачествено оборудване, правилна подготовка на файловете и контрол на всеки етап. Дигиталният инженерен печат позволява абсолютна прецизност, но само при стриктна дисциплина на процеса.
