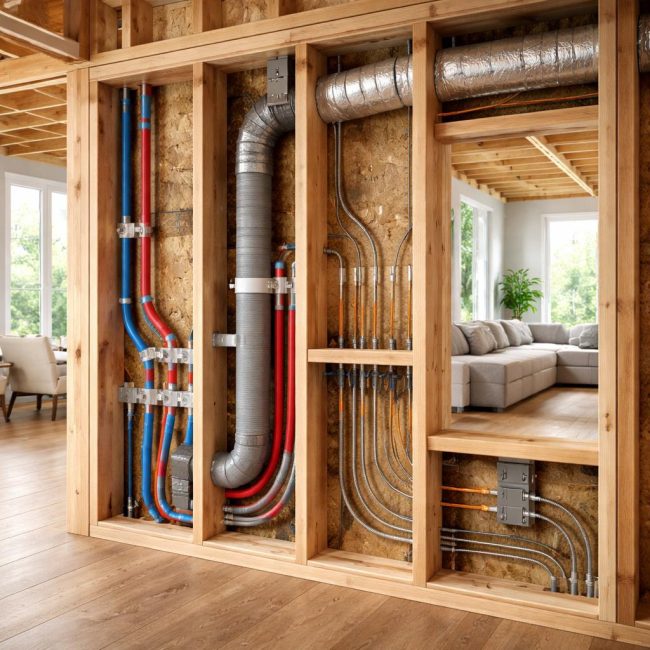

Скрит монтаж в рамкова конструкция
Скелетното строителство предлага уникална свобода за инженерни решения. За разлика от каменните къщи, където изрязването на стени е трудоемък процес, в скелетната къща всички компоненти се монтират по време на изграждането на стените и подовете. Това позволява идеално гладки стени без стърчащи кутии или тръби, което е особено ценно в съвременния интериор. Тази „свобода“ обаче изисква максимална дисциплина. Всяка комунална линия трябва да бъде проектирана с оглед на физическите процеси: термично разширение на тръбите, кондензация върху студени повърхности, нагряване на електрическите кабели и движение на въздуха. Грешките, скрити зад облицовката, са изключително трудни и скъпи за коригиране. Следователно, ключовият принцип е: измери (проектирай) два пъти, заший веднъж. Това ръководство ще ви помогне да подходите към този въпрос систематично.
Ще разгледаме стъпка по стъпка характеристиките на инсталирането и скриването на всяка система, но нека започнем с общо правило: всички скрити комунални услуги трябва да бъдат или разглобяеми (с разглобяеми връзки в ревизионните люкове), или изключително надеждни, с доживотна гаранция и да отговарят на действащите SNiP и SP кодове.
Разбира се, цената на къща „до ключ“ със скрити комунални услуги е малко по-висока, но естетиката на къщата надвишава цената. Такава къща е приятна за живеене, а стойността ѝ при препродажба се увеличава с до 30%.
Водоснабдяване и канализация – защита от течове и замръзване
Скритият монтаж на водопроводни системи е най-критичният етап. Тук на преден план излизат въпросите за водонепроницаемостта и защитата от студ.
Правила за полагане и маскиране на тръби
- Избор на материал за тръби: За скрит монтаж се препоръчва полипропилен (PPR) за топла/студена вода с армировка (алуминий, фибростъкло) за предотвратяване на линейно разширение или омрежен полиетилен (PEX) в прес фитинги. Металопластичните компресионни фитинги не са най-добрият избор за скрит монтаж, тъй като изискват периодично затягане.
- Проследяване: Тръбите се полагат строго вертикално и хоризонтално по най-краткия маршрут от колектора или щранга до потребителя. Всички завои са под ъгъл от 90 градуса. Това е необходимо за точно определяне на местоположението на комуналните услуги в бъдеще.
- Защита от замръзване: Не се препоръчва полагане на тръби във външните стени и подове на първия етаж. Ако няма друго решение, е необходима непрекъсната цилиндрична топлоизолация от разпенен полиетилен или гума с дебелина най-малко 20-30 мм. Обърнете специално внимание на точките за вход на вода.
- Звукоизолация: За да се намали шумът от воден чук и воден поток, тръбите се закрепват със специални скоби с гумени вложки, а секциите в стените могат да бъдат обвити с мек звукопоглъщащ материал.
- Инспекционни люкове: Не забравяйте да оставите достъп до всички разглобяеми връзки (фитинги, клапани, филтри, редуктори на налягане), измервателни уреди и колектори през декоративни люкове.
„Основният проблем със скритите ВиК инсталации е кондензацията по тръбите за студена вода и термичното разширение на тръбите за топла вода. В рамкова стена, ако тръбата за студена вода е просто обвита с изолация, тя ще се „поти“ отвътре, което ще доведе до влага и мухъл. Решението е да се използват тръби със собствена топлоизолация и да се осигури вентилационна междина между тръбата и пароизолационната мембрана. За топла вода винаги монтирайте разширителни фуги или подсилени тръби. И никога не запечатвайте система без налягане! Налягането по време на тестването трябва да бъде 1,5 пъти работното налягане и да се поддържа поне 30 минути.“
Антон Тарасов, технически директор на строителна компания Надежност, Нижни Новгород
Схема на разположение и изолация
| Елемент на системата | Предпочитано място за полагане в "пай" | Изисквания за топлоизолация и хидроизолация | Метод на маскиране (довършителни работи) |
|---|---|---|---|
| Тръби за подаване на студена вода | Вътрешни прегради, под на първия етаж (между греди). Избягвайте външни стени. | Топлоизолация за предотвратяване на конденз. Хидроизолация не е необходима. | Обшивка с гипсокартон, облицовка с дъски, изливане в замазката на пода. |
| Тръби за топла вода и отопление | Вътрешни стени, прегради, подове. Допустимо във външни стени с подобрена изолация. | Задължителна топлоизолация за намаляване на топлинните загуби и предотвратяване на нагряването на конструкцията. | Обшивка с гипсокартон, облицовка с дъски, фалшиви кутии в бани. |
| Канализационни щрангове и хоризонтални разклонения (50-110 мм) | Вертикални шахти в прегради, под на първия етаж, междуетажни тавани. | Звукоизолация (минерална вата, обвивки от полиуретанова пяна). Изолация в неотопляеми помещения (мазе). | Сглобяеми гипсокартонени кутии с ревизионни люкове на всеки етаж и на всеки завой. |
| Канализационни сифони и тръби | Под мивки, вани, в пространството зад тоалетната. | Не е задължително. | Мебели (мивки), инсталации, фалшиви панели. |
Факт от компанията "Надеждност": При скрит монтаж в къщи с рамкова конструкция „до ключ“, над 80% от гаранционните случаи, свързани с течове, не се дължат на качеството на тръбите, а на неправилен монтаж на фитинги или недостатъчна топлоизолация на входа на къщата. Инвестицията във висококачествени материали и работата на доверени водопроводчици се отплаща стократно.
Електрическо окабеляване – Кодове за безопасност, достъпност и електрически инсталации
Скритото електрическо окабеляване в рамкова къща е горещо обсъждана тема. Основното е да се елиминира всякакъв риск от пожар.
- Избор на кабел и защита: Използвайте само кабел с незапалима изолация (напр. VVGng-LS или NYM). Напречното сечение на проводника трябва да се изчисли въз основа на планираното натоварване, с резерв. Монтирането на RCD и прекъсвачи на всяка линия в електрическото табло е задължително.
- Уплътнение в метални маркучи или гофриране: Съгласно действащите разпоредби (SP 31-105-2002), електрическите кабели в кухините на рамковите стени трябва да бъдат защитени от евентуални механични повреди. Най-добрата практика е кабелите да се монтират в метални тръби или гофрирани метални ръкави, които също така осигуряват допълнителна защита срещу гризачи.
- Проследяване: Окабеляването се полага строго вертикално над контактите/ключовете и хоризонтално на същата височина (например, 30 см от тавана). Това „правило за безопасна зона“ позволява бъдещо пробиване на стени без риск от удар в проводник.
- Кутии за контакти и разклонителни кутии: Използвайте специални кутии за гипсокартон. Всички кабелни връзки трябва да са достъпни за проверка – само в кутиите, никога в стената, използвайки усукани връзки. Кутиите не трябва да бъдат плътно запечатани; те трябва да са достъпни през люкове или декоративни капаци.
- Защита от прегряване: Избягвайте прокарването на кабели близо до топлоизолация, особено в близост до комини и горещи тръби. Оставете въздушна междина.
Сравнение на методите за защита на електрическите кабели
| Метод на защита | Материал | Предимства | Недостатъци | Приложение в рамковото строителство |
|---|---|---|---|---|
| метална тръба | Поцинкована стомана, мед | Максимална защита срещу механични повреди и гризачи, екраниране, незапалимост. | Висока цена, труден монтаж (необходимо е рязане и огъване). | Препоръчва се за дървени подове, подови инсталации и монтаж по време на монтаж на рамката. |
| Метален ръкав (гофриран) | Поцинкована стомана | Гъвкавост, сравнително лесен монтаж, добра защита. | По-малко устойчив на точкови удари от тръбата. | Основният метод за полагане в стени и тавани след издигане на рамката. |
| Пластмасова гофрирана тръба | PVC, HDPE | Ниска цена, непроводящ, лесно се огъва. | Не предпазва от гризачи и не е огнеупорна бариера. | Може да се използва само в негорими конструкции (напр. вътрешна преграда от тухли) или в бетонни замазки. Не се препоръчва за употреба в дървени рамкови стени. |
| Кабел канал (кутия) | Пластмаса | Пълен достъп до кабелите, естетически приятен за отворено окабеляване. | Отворена инсталация, не скрита. | За повърхностен монтаж в сервизни помещения, гаражи, мазета. |
Вентилация – скрити въздуховоди за здравословен микроклимат
Без подходяща вентилация, една рамкова къща, херметична като термос, ще се превърне в развъдник на влага. Предизвикателството е да се скрие системата, без да се компрометира нейната ефективност.
- Избор на система: За постоянен обмен на въздух, оптимална е вентилационна система за подаване и изсмукване с рекуперация на топлина. Тя помага за пестене на топлина. По-опростен вариант е естествено изсмукване (в бани и кухни) и подаващи клапани в стени или прозорци.
- Монтаж на въздуховоди: Главните магистрални въздуховоди (с диаметър 100-150 мм) се монтират в междуетажните тавани, таванските пространства или специално изградените фалшиви въздуховоди. Гъвкавите гофрирани въздуховоди са по-лесни за монтаж, но създават по-голямо аеродинамично съпротивление от твърдите гладки въздуховоди (пластмасови или поцинковани).
- Звукоизолация: Вентилаторите и движението на въздуха създават шум. За да намалите шума, използвайте звукопоглъщащи канали или ги облицовайте с минерална вата. Гъвкавите връзки между вентилатора и канала са от съществено значение.
- Топлоизолация: Въздуховодите, преминаващи през неотопляеми пространства (таванско помещение, мазе), трябва да бъдат изолирани, за да се предотврати образуването на конденз вътре.
- Решетки и люкове: Декоративните решетки трябва да съответстват на интериора. Осигурете достъп до амортисьорите, филтрите и вентилаторите през подвижни панели или ревизионни люкове.
Въпроси и отговори относно скритото инсталиране на комуникации
1. Възможно ли е да се положат водопроводни тръби в пода на рамкова къща?
Да, това е един от най-добрите методи. Тръбите се полагат в пространството между подовите греди, преди да се положи подовата настилка. Задължителна е топлоизолацията отдолу (от страната на подовата настилка или мазето) и закрепването на тръбите, за да се осигури термично разширение. Всички връзки трябва да са над нивото на готовия под на достъпни места.
2. Ами ако трябва да добавя контакт, след като стените са облицовани с панели?
Има няколко варианта: 1) Прокарайте кабела открито в кабелен канал. 2) Направете вертикален жлеб в съществуващия гипсокартон, прокарайте кабела в метална муфа и го уплътнете. 3) Прокарайте линията от най-близката разклонителна кутия или контакт през мазето или таванското пространство, като спуснете кабела в стената. Най-добрият вариант е да се осигурят резервни празни гофрирани тръби в стените по време на строителството.
3. Как да скрием дебела канализационна тръба с диаметър 110 мм в преграда?
Сглобява се по-дебела рамкова преграда (например 150-200 мм вместо стандартните 100 мм). Тръбата се поставя вътре, обвива се със звукоизолация (цилиндри от разпенен полиетилен или минерална вата) и след това се покрива с гипсокартон. На всеки етаж и на всеки завой се монтира ревизионен люк.
4. Трябва ли да затворя електрическото окабеляване в стоманени тръби в цялата къща? Много е скъпо.
Според настоящите тълкувания на разпоредбите, за рамкови къщи е достатъчно кабелите да се монтират в негорима обвивка (VVGng-LS) в метални гофрирани тръби. Това осигурява защита срещу механични повреди. Стоманените тръби предлагат най-високо ниво на защита и се препоръчват за употреба в пожароопасни зони (котелни помещения, зад окачени печки) или при преминаване през дървени подове.
5. Как да се справим с кондензацията по скрити тръби за студена вода във външна стена?
Правилото е просто: тръбата за студена вода във външната стена трябва да бъде изцяло обградена от слой изолация от страната на помещението, но между пароизолацията и изолацията трябва да се остави вентилационна междина. Като алтернатива, използвайте предварително изолирани тръби, които вече имат влагоустойчива обвивка. Най-доброто решение е да се избягва инсталирането на такива тръби във външни стени.
6. Възможно ли е да се скрият вентилационни канали в тавана?
Да, плоските (сплеснати) пластмасови канали с височина 50-60 мм са специално проектирани за монтаж в междутаванното пространство на окачени или опънати тавани. Моля, обърнете внимание, че техният капацитет на потока е по-нисък от този на кръглите канали със същото напречно сечение и трябва да бъдат внимателно уплътнени.
7. Необходимо ли е да се изолира канализационният щранг, ако е в отопляема къща?
По отношение на топлинните загуби, не. Изолацията (за предпочитане звукоизолация) обаче е необходима, за да се намали значително шумът от канализацията. Това е особено важно за спалните и дневните, съседни на банята.
8. Как да намерите скрити комуникации, ако няма схема, но трябва да окачите рафт?
Използвайте специални детектори (скенери), които откриват метал и проводници под напрежение. Запомнете правилото за „безопасна зона“: не пробивайте и не забивайте пирони вертикално над или под контакти и ключове, нито хоризонтално в една линия с тях. Оставете поне 10-15 см (4-6 инча) свободно пространство.
9. Какво е „студен таван“ и как да се инсталират комунални услуги през него?
Студеното таванско помещение е неотопляемо пространство. Всички тръби (водоснабдяване, вентилация), преминаващи през него, трябва да бъдат изолирани, за да се предотврати замръзване. Електрическите кабели на тавана трябва да бъдат защитени от UV лъчение (кабелите трябва да са в черни гофрирани тръби) и монтирани в тави.
10. Възможно ли е да се вградят подове с водно отопление в замазката на рамкова къща?
Да, това е стандартна практика. Системата за подово отопление (тръби, колектор) се монтира върху изолацията над подовата настилка, залива се с циментово-пясъчна замазка (поне 5 см над тръбите) и след това се полага финалната настилка. Важно е да се изчисли натоварването на пода и да се използват пластификатори за замазката.
Заключение
Скритият монтаж на комунални системи в рамкова къща е висше изкуство, основано на задълбочено разбиране на технологиите, физиката и стандартите за безопасност. Това не е просто въпрос на естетика, а цялостно инженерно решение, което определя издръжливостта, комфорта и надеждността на вашия дом за десетилетия напред. Ключът към успеха е интеграцията: всички системи трябва да бъдат проектирани едновременно, по време на етапа на архитектурно планиране, като се координират маршрутите и изходите. Не пестете от материали или умения на монтажниците. Не забравяйте, че всяка скрита тръба или проводник трябва да остане достъпна за поддръжка през ревизионни люкове. Правилно планираните и изпълнени скрити комунални системи ще превърнат вашата рамкова къща в модел на модерен, безопасен и безупречно красив живот, където технологиите служат на хората, като същевременно остават невидими.
