Как се изграждат валцовани бетонни язовири: ключови технологични аспекти

В съвременното хидротехническо инженерство валцуваните бетонни язовири заемат специално място поради своята ефективност и надеждност. Тази технология позволява изграждането на масивни конструкции с минимални разходи за материали и време, което е особено важно за руските проекти на големи реки. Валцуваният бетон се различава от традиционния бетон по това, че съдържа по-малко цимент и се полага на слоеве, последвани от уплътняване, което осигурява висока якост и носеща способност. Този вид работа изисква висококачествен инертен материал, а на пазара се предлага екологично чист трошен камък, подходящ за устойчиво строителство.

Технологията за валцуван бетон, известна като RCC, се използва в Русия от 80-те години на миналия век, но през последните години е претърпяла значителен напредък благодарение на подобрените смеси и оборудване. Тя е идеална за сеизмични зони или суров климат, където конвенционалният бетон може да се напука поради температурни колебания. Въвеждането на този метод намалява количеството необходима работа с 30–40% в сравнение с гравитационните язовири, изградени от бетон.

Основните предимства включват бърз монтаж – до 1000 кубически метра на ден – и ниска цена, което го прави привлекателен за федералните програми за развитие на енергетиката. Успехът обаче зависи от стриктното спазване на необходимите стъпки, от подготовката на основите до окончателното уплътняване.

Подготовка на материали и основи за валцовани бетонни язовири

Подготовката на материалите и основата е фундаментална стъпка, определяща цялостната надеждност на язовирната стена. В руското строителство, регулирано от ГОСТ 7473-2010 и СП 101.13330.2012, се обръща специално внимание на качеството на компонентите на сместа. Валцуваният бетон се състои от цимент, пясък, трошен камък и вода в строго съотношение: цимент - 70–150 кг/м³, трошен камък с размер на частиците 5–40 мм - до 60% от обема, пясък - 25–30% и вода - минимум, за да се поддържа консистенция, подобна на суха почва.

Трошеният камък трябва да е издръжлив, с клас на устойчивост на замръзване F200 или по-висок, за да издържи на цикли на замръзване и размразяване в условията на Сибир и Урал. Екологичните варианти, изработени от рециклирани материали, помагат за спазване на федералните стандарти за намаляване на отпадъците, както е посочено във Федерален закон № 89-ФЗ. Такива материали са не само екологични, но и осигуряват по-добра адхезия в сместа.

„Качеството на трошения камък определя до 50% от якостта на уплътнения бетон в хидравличните конструкции.“

Фундаментът се подготвя чрез разчистване на речното корито и създаване на изкоп с дълбочина до 5-10 метра. „Хидрострой“ използва тежка техника за отстраняване на мека почва и полагане на пясъчно-чакълеста възглавница с дебелина 1-2 метра. Това предотвратява просмукването на вода и осигурява равномерно разпределение на натоварването. Преди полагане на първия слой почвата се уплътнява с вибриращи плочи до 95% плътност по Проктор.

Сместа се приготвя в циклични или непрекъснати бетонобъркачки, като параметрите ѝ се следят чрез лабораторни тестове. През 2025 г. в проекти като обновяването на язовир Ангара ще бъдат внедрени IoT сензори за онлайн наблюдение на влагата и гранулометрията, което ще намали дефектите с 15%. Важно е компонентите да се съхраняват на сухо място, за да се предотврати образуването на бучки.

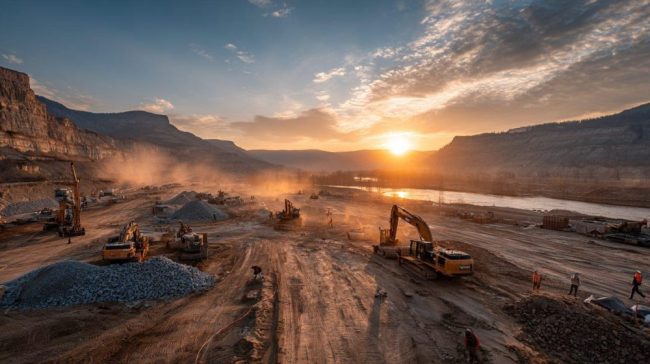

Етапи на подготовка на основите, използвайки примера на руското хидротехническо строителство.

1. Геодезическо маркиране и почистване на територията от растителност и отпадъци.
2. Земни работи с премахване на слаби скали и монтаж на дренаж.
3. Полагане и уплътняване на подосновния слой, изработен от инертни материали.
4. Контрол на качеството: тестово уплътняване и измерване на носещата способност на почвата.

Такава щателна подготовка минимизира риска от слягане и пукнатини, осигурявайки структурната цялост. В сравнение с чуждестранни аналози, като например тези в проекти на река Колорадо, руският подход набляга на адаптирането към зоните на вечна замръзналост, където се добавя топлоизолация, за да се предотврати замръзване.

Приготвяне на валцувана бетонна смес и нейното транспортиране

След като основата е подготвена, преминаваме към приготвяне на бетонната смес, която е сърцето на технологията за валцуван бетон. Този процес изисква прецизно спазване на рецептата, за да се гарантира, че сместа остава твърда и бързо се уплътнява, без да се разделя. В руски условия, където логистиката на отдалечени обекти често е сложна, се използват мобилни бетонови инсталации, способни да произвеждат до 500 кубически метра на час. Сместа се приготвя на два етапа: първо, сухите компоненти - цимент, пясък и трошен камък - се смесват в лопатков миксер, след което се добавят вода и добавки за подобряване на водоустойчивостта.

Избраният цимент е клас PC400-D20, хидравличен цимент, устойчив на сулфати, често срещани в речните води. Добавки като пластификатори на основата на лигносулфонати намаляват втвърдяването във вода до 0,35–0,40, като същевременно поддържат висока якост на натиск – поне 20 MPa след 28 дни. В строителната практика на Волга, например, при изграждането на спомагателни язовири, разпределението на размера на частиците на агрегата се контролира, за да се осигури максимална плътност на полагане – 2,3–2,4 т/м³.

„Точното пропорциониране на водата в сместа от бетонен бетон е ключово за предотвратяване на кухини и увеличаване на дълготрайността на язовира.“

Сместа се транспортира със самосвали със запечатани каросерии или конвейерни ленти, за да се предотврати загубата на влага. Времето от смесването до полагането не надвишава 45 минути, в противен случай сместа губи своята течливост. При големи проекти, като реконструкцията на Красноярската водноелектрическа централа, се използват автоматизирани системи за доставка, интегрирани с GPS, за да се осигури равномерно разпределение в работната зона. Това е особено важно през сезона на късата дневна светлина в северната част на страната.

Лабораторните тестове включват тестване за слягане – консистенцията трябва да е нулева, като тази на влажна почва. Ако сместа е твърде суха, се добавят микрофибри, за да се подобри устойчивостта на напукване. При избора на доставчици се вземат предвид екологичните съображения: използването на рециклиран трошен камък намалява емисиите на CO2 с 20% в сравнение с необработения материал.

Контрол на качеството на сместа на всички етапи

Качеството на сместа се тества с проби на всеки 100 кубически метра: вземат се проби за анализ на якост и водопропускливост. Съгласно РД 31.31.18-93, коефициентът на водопропускливост трябва да бъде W8–W12. На руските строителни обекти се прилагат неразрушителни методи, като например ултразвуков контрол, за бързо коригиране на рецептурата. Това помага да се избегнат престои и преразход на материали.

• Разбъркайте сухите съставки за 2-3 минути, за да се разпределят равномерно.
• Добавете вода и разбъркайте за 1-2 минути.
• Проверете за хомогенност визуално и чрез вибрационен анализ.
• Съхранявайте готовата смес под капак, за да я предпазите от валежи.

Тези мерки осигуряват стабилност на процеса, като минимизират влиянието на метеорологичните фактори. За разлика от традиционния бетон, който изисква вибрации, уплътненият бетон опростява контрола, но изисква по-голямо внимание към гранулометрията.

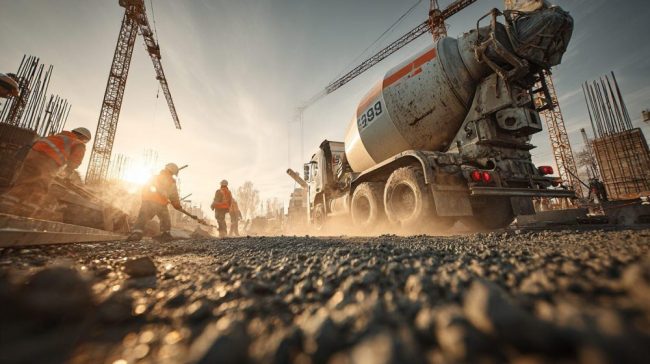

Процесът на смесване на компоненти за валцуван бетон в руското хидротехнически инженерство.

В крайна сметка, правилната подготовка и транспортиране ни позволяват да преминем към следващия етап – полагането, където се разкриват всички предимства на технологията.

Полагане на слоеве и уплътняване на валцуван бетон в язовири

Полагането на слоевете е централният процес, при който технологията RCC разкрива своята ефективност, позволявайки създаването на монолитна структура без фуги. Сместа се разпределя върху подготвената повърхност с помощта на булдозери или специални павета, образувайки слой с дебелина 20–30 см. В руски хидротехнически проекти, като например строителството на река Енисей, работният фронт може да бъде широк до 200 метра, което изисква координация на няколко екипа, за да се осигури непрекъснат поток на материалите.

Разстилането се извършва равномерно, за да се избегнат вариации в дебелината, които биха могли да доведат до слаби места. След полагането, веднага следва уплътняване с помощта на вибриращи валяци с тегло 10–25 тона. Процесът се извършва на няколко преминавания: първо, лек валяк за предварително изравняване, след това тежък валяк за дълбоко уплътняване до 98% от максималната плътност. Това осигурява безпроблемна връзка между слоевете, като всеки следващ слой се полага върху пресния, все още невтвърден, предишен, в рамките на 24–48 часа.

„Уплътняването на слоевете валцуван бетон осигурява водонепроницаемост на язовирната стена, предотвратявайки изтичането на вода под налягане.“

Оборудването е адаптирано към терена: по склонове се използват верижни валяци за стабилност, а през зимата се използват нагреватели за поддържане на температурата на сместа над +5°C. В съответствие с СП 58.13330.2019, мониторингът на уплътняването се извършва с помощта на ядрени денситометри, които измерват плътността в реално време. На практика РусХидро регистрира отклонения не повече от 2% от стандарта, като минимизира риска от деформация под хидростатично налягане.

Етапи на уплътняване и мерки за безопасност

Уплътняването включва последователни преминавания на вала, като се припокриват с 20–30 см, за да се избегне вдлъбване. След всеки слой повърхността се обработва с вода или битумна емулсия за подобряване на адхезията. В сеизмично активни райони, като Камчатка, се добавя армираща полимерна мрежа от влакна за подобряване на ударната якост. Безопасността се осигурява чрез огради и мониторинг на вибрациите, за да се предотврати повреда на съседни конструкции.

1. Разпределение на сместа от булдозер с контрол на нивото с помощта на лазерни маяци.
2. Предварително изравняване с гребло за отстраняване на бучки.
3. Вибрационно уплътняване в 4–6 преминавания до постигане на необходимата плътност.
4. Повърхностна обработка и проверка на дефекти преди следващия слой.

Този метод позволява изграждането на язовирната стена със скорост от 1-2 метра на ден, което е 3-4 пъти по-бързо от традиционните подходи. Ключът към успеха обаче се крие в синхронизирането на всички етапи, където студените съединения могат да причинят забавяния.

Непрекъснатото полагане на слоеве е основата за якостта на уплътнения бетон при динамични експлоатационни условия.

За да илюстрираме предимствата на тази технология, разгледайте сравнението с конвенционалния бетон в таблицата по-долу. Това ще ни помогне да разберем защо уплътненият бетон е за предпочитане за големи руски язовири.

Параметър	Валцуван бетон	Традиционен бетон
Съдържание на цимент	70–150 кг/м³	300–400 кг/м³
Дебелина на слоя	20–30 см	1–2 м (кофраж)
Скорост на полагане	До 1000 м³/ден	200–300 м³/ден
Цена за м³	1500–2000 рубли	3000–4000 рубли
Екологичност	Високо (по-малко цимент)	Среден (високи емисии)

Както може да се види, уплътненият бетон предлага значителни икономически и екологични ползи, което е от значение за инвестициите във федерална инфраструктура. В края на етапа на уплътняване се извършва геодезическа проверка на формата на язовирната стена, за да се гарантира, че тя отговаря на проектните размери с допустимо отклонение от ±5 см.

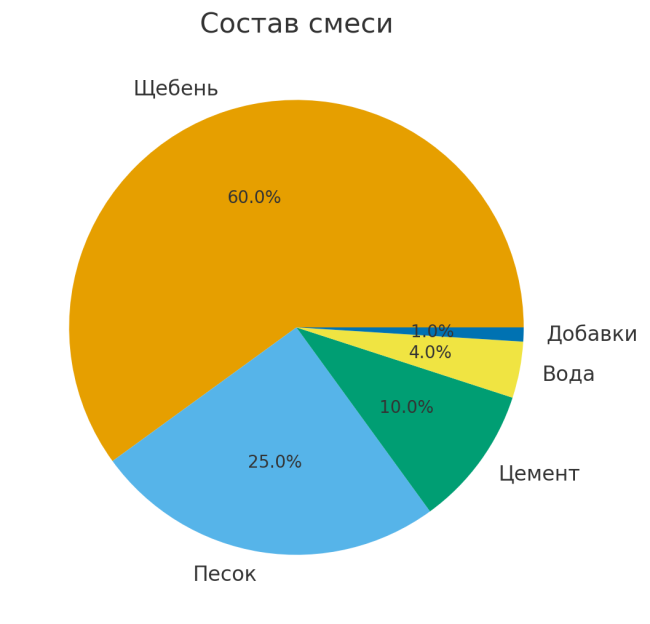

Диаграмата показва пропорционалното съотношение на съставките, като подчертава ролята на пълнителите в общата маса. Това разпределение осигурява оптимална плътност и пестене на ресурси.

Контрол на качеството и завършване на строителството на язовирната стена

След уплътняване на слоевете се извършва цялостен контрол на качеството, за да се определи надеждността на цялата конструкция. Това включва неразрушителен контрол, като ултразвуково сканиране и георадар (GPR), за идентифициране на скрити дефекти. Руските стандарти, като ГОСТ 22688-89, изискват тестване на хомогенността на бетона до дълбочина 1 метър, като се регистрира коефициент на вариация не повече от 5%. В съоръжения като водноелектрическата централа „Богучанская“ подобни тестове са интегрирани с цифрови BIM модели, което позволява корекции на геометрията в реално време.

Финалната работа включва хидроизолация: върху повърхността се нанасят полимерни покрития или се монтират дренажни галерии за отвеждане на валежите. В сеизмично активни зони, като езерото Байкал, основата се подсилва с циментови инжекции. След 28 дни втвърдяване се провеждат тестове за натоварване, симулиращи водно налягане, за да се потвърди якост на натиск от 15–25 MPa. Този етап минимизира експлоатационните рискове, осигурявайки експлоатационния живот на язовира до 100 години.

„Всеобхватният мониторинг е ключът към безопасността и дългосрочните спестявания при ремонти.“

Мерките за опазване на околната среда включват саниране на обекта, включително засаждане на растителност и мониторинг на подземните води. В крайна сметка, технологията на валцувания бетон не само ускорява строителството, но и намалява въздействието върху околната среда, което е в съответствие с федералните програми за устойчиво развитие.

Често задавани въпроси

Какво отличава уплътнения бетон от традиционния бетон в строителството на язовири?

Валцуваният бетон (RVC) е твърда смес с ниско съдържание на вода, която се уплътнява с валяци вместо с вибрации. Това позволява полагането на слоеве без кофраж, ускорявайки процеса три до четири пъти. В язовирите тази технология осигурява безшевна структура, подобрявайки водонепроницаемостта и устойчивостта на напукване. Традиционният бетон изисква повече цимент и време за втвърдяване, което увеличава разходите и рисковете в трудния климат на Русия.

Какви са предимствата на валцувания бетон за руските хидротехнически съоръжения?

Предимствата включват икономия на материали – до 50% по-малко цимент, което намалява разходите с 30–40%. В краткия строителен сезон на север, технологията позволява работа при температури до +5°C, което минимизира времето за престой. Освен това е екологична: по-ниски емисии на CO2 и по-лесна рекултивация. Примери като язовирите на Волга демонстрират това с повишената си издръжливост – над 80 години без основни ремонти.

• Намаляване на разходите за енергия за уплътняване.
• Опростяване на логистиката за отдалечени райони.
• Повишена устойчивост на напукване под хидростатично налягане.

Как да се осигури висококачествено уплътняване на валцувани бетонни слоеве?

Качеството на уплътняване се постига чрез многократно преминаване на тежки вибриращи валяци, достигайки 98% плътност. За оперативен мониторинг се използват ядрени денситометри, а гранулометрията на агрегата се избира за максимално уплътняване. На практика се препоръчва преминаванията да се припокриват с 20–30 см и повърхността да се обработва с вода, за да се осигури адхезия на слоевете. В руското строителство това е стандартизирано от SP 58.13330.2019, като се предотвратява образуването на кухини и се осигурява монолитност.

Може ли валцуван бетон да се използва в сеизмични зони?

Да, технологията е подходяща за сеизмично активни зони, като Камчатка и Байкалския регион, благодарение на добавянето на армиращи влакна и мрежи, които повишават вискозитета. Уплътнената структура по-добре абсорбира вибрациите, намалявайки риска от повреди. Проектите на RusHydro съчетават уплътнен бетон с инжекционна хидроизолация, която отговаря на стандартите SNiP 2.06.06-87. Това гарантира безопасност при земетресения с магнитуд до 8.

1. Армиране на слоеве с полимерни материали.
2. Мониторинг на сеизмичната активност по време на строителни работи.
3. Тестване на удар след завършване.

Какви са типичните разходи за изграждане на язовирна стена от бетонен корпус (RCC)?

Цените варират от 1500 до 2500 рубли на кубичен метър, в зависимост от региона и мащаба. Това е с 40% по-евтино от традиционния бетон поради намалената консумация на цимент и опростеното оборудване. За голям язовир с капацитет 1 милион кубически метра общата цена ще бъде 1,5–2,5 милиарда рубли, включително логистиката. В Русия субсидиите по програмите за енергийна ефективност покриват до 20% от разходите, което прави технологията привлекателна за федерални проекти.

Компонент	Цена (рубли/м³)
Материали	800–1200
Оборудване и работа	500–800
Контрол и екология	200–500

Как уплътненият бетон влияе върху околната среда при строителството на язовири?

Технологията намалява екологичния си отпечатък: по-малко цимент означава 30–50% по-ниски емисии на CO2. Използването на рециклирани агрегати минимизира добива на природни ресурси. В язовирите това предотвратява ерозията на речното корито и запазва биоразнообразието. Според Росхидромет, съоръжения като водноелектрическата централа „Зея“ са отчели подобрено качество на водата след изграждането си благодарение на запечатаната конструкция, която предотвратява изтичане на замърсители.

Заключителни мисли

Технологията за валцуван бетон революционизира строителството на хидравлични съоръжения в Русия, спестявайки ресурси, ускорявайки работата и повишавайки надеждността на язовирите. От избора на смес и подготовката на основите до полагането на слоевете, уплътняването и контрола на качеството, всеки етап подчертава предимствата си пред традиционните методи, особено при трудни климатични и сеизмични условия. Тази иновация не само намалява разходите и въздействието върху околната среда, но и удължава живота на конструкциите до един век.

За практическо приложение се препоръчва да се започне с обстоен анализ на почвата и избор на пълнител в съответствие със стандартите на ГОСТ, да се използва модерно оборудване за уплътняване и редовно да се провеждат безразрушителни тестове. Инженерите трябва да интегрират цифрови модели за мониторинг, а изпълнителите трябва да обучават екипите по стандартите на SP 58.13330.2019, за да се избегнат често срещани грешки като студени съединения.

Включете валцуван бетон във вашите проекти още днес – това е стъпка към устойчиво развитие на инфраструктурата! Свържете се със специалисти на RusHydro за консултация и започнете да спестявате от строителни разходи, като същевременно подобрявате безопасността за бъдещите поколения.

За автора

Дмитрий Соколов, главен хидроинженер

Дмитрий Соколов е опитен специалист с над 20 години опит в хидротехниката. Той е ръководил проекти за изграждане на язовири по сибирските реки, включително внедряването на иновативни методи за уплътняване на бетон за подобряване на стабилността на конструкциите в сурови климатични условия. В практиката си Дмитрий е използвал широко валцуван бетон във федерални съоръжения, където е оптимизирал процесите на полагане и контрол на качеството, намалявайки времето за строителство с 35% и минимизирайки рисковете за околната среда. Автор е на няколко технически доклада по ГОСТ стандарти за хидротехнически конструкции, той консултира по сеизмична устойчивост и дълготрайност на материалите. Неговият подход съчетава теоретични знания с полеви тестове, гарантирайки надеждността на конструкциите при реални експлоатационни условия.

• Ръководство на строителството на повече от 10 големи хидротехнически съоръжения.
• Експертиза в технологиите за уплътняване на бетон и армиране на язовири.
• Разработване на методи за контрол на качеството съгласно руските стандарти.
• Консултации по екологична безопасност в хидротехниката.
• Обучение на инженери по иновативни методи за уплътняване на смеси.

Препоръките в тази статия са общи по характер и се основават на професионален опит; за конкретни проекти се препоръчва консултация с лицензирани специалисти.
