Свързване на гнезда в една линия: какви са ограниченията на серийната връзка?

Често срещана ситуация в апартамент или къща е да се добави още един контакт до съществуващ, без да се налага да се отварят половината стени или да се прокарва нов кабел от електрическото табло. Тук възниква основният практически въпрос:Какво точно се случва с електрическата линия, когато контактите са свързани „един към друг“ и какви ограничения налага това върху по-нататъшната работа?Важно е да се разбере това предварително, тъй като грешките не се проявяват веднага, а по-скоро чрез прегряване, нестабилна работа или неочаквани изключвания.

Защо сокетите обикновено са свързани във верига, а не всеки поотделно?

В битовите електрически системи контактите рядко съществуват като изолирани точки. Те често се комбинират в една линия, захранвана от общ прекъсвач. Това решение е продиктувано не от „мързелив монтаж“, а от логиката на разпределението на натоварването и пестенето на ресурси: по-малко кабели, по-малко връзки в таблото и по-лесно трасиране.

Когато хората казват, че контактите са свързани „заедно“, те обикновено имат предвид, че кабелът е свързан последователно от една точка до друга, като самите контакти са свързани паралелно на линията. Електрически, всеки контакт получава едно и също напрежение, номеханично и термично цялата линия се превръща в единна система, където слабото място влияе на всичко останало.

Как се предава натоварването по линия с множество контакти?

Ключов момент, който често се пренебрегва: натоварването в такава линия не е „разпределено по равно“ между контактите. Токът, протичащ през кабела, е общото количество, консумирано от всички свързани устройства едновременно.

Това означава, че:

• Участъкът от кабела до първия контакт носи натоварването на всички следващи точки;
• всеки междинен контакт става не само потребител, но и транзитен възел;
• Всяко влошаване на контакта в даден момент се отразява по цялата верига по-нататък.

На практика това е особено забележимо в по-стари апартаменти, където линията първоначално е била проектирана за лампи, радиостанции и телевизори, но с течение на времето към едни и същи контакти са добавени чайници, микровълнови печки и отоплителни уреди.

Къде точно възникват истинските ограничения при този тип връзка?

Ограниченията не се изразяват на ниво „възможно или невъзможно“, а на нивостабилност и резерв на товара.

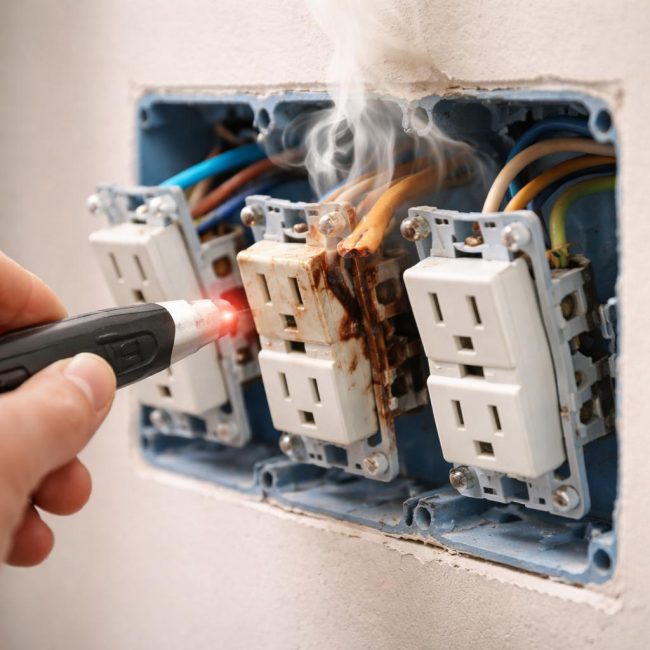

Първо, качеството на връзките се превръща в ограничение. Контактите на гнездото, които пренасят тока, се нагряват повече, отколкото ако бяха свързани само към източника на захранване. С течение на времето това води до отслабване на връзката, увеличаване на контактното съпротивление и още по-голямо нагряване – порочен кръг.

Второ, дължината и разклонението на линията са ограничаващи. Колкото повече контакти са свързани последователно, толкова повече връзки и потенциални точки на повреда. Дори при едно и също напречно сечение на кабела, надеждността на линията намалява не заради самия проводник, а заради контактните блокове.

Трето, линията става чувствителна към естеството на товара. Няколко устройства с импулсна консумация на енергия или високи пускови токове могат да създадат краткосрочни претоварвания, които не винаги са забележими на прекъсвача, но ускоряват влошаването на контактите.

Как се проявява това в ежедневната употреба?

Проблемите рядко се появяват като „всичко изведнъж спря да работи“. По-често те се натрупват:

• гнездото започва леко да се нагрява при нормално натоварване;
• миризма на нагрята пластмаса се появява без видима причина;
• устройствата, свързани по-нататък по линията, започват да се изключват или да работят неравномерно;
• Предпазителят в таблото се изключва „без никаква видима логика“, особено когато няколко устройства са включени едновременно.

Важно е да се разбере, че източникът на тези симптоми може да не е в контакта, където се появяват, а в предишния във веригата.

Защо добавянето на още един контакт увеличава рисковете, вместо просто да „споделя товара“

Често срещано погрешно схващане е, че допълнителен контакт „облекчава“ съществуващия. В действителност той добавя още една точка на свързване и още една връзка към веригата. Ако към новия контакт е свързано мощно устройство, натоварването на предишните участъци от линията само се увеличава.

По този начин, всеки нов клон:

• увеличава общия ток в линията;
• повишава изискванията за качество на всички предишни контакти;
• намалява резерва за отопление, дори без да превишава номиналните стойности.

Това е особено важно, когато новият контакт се използва за стационарно оборудване и линията първоначално не е била проектирана за такава употреба.

Често срещани грешки при разбирането как да се свързват сокети заедно

Най-често срещаната грешка е да се гледа на електрическия контакт като на „пасивна точка“, която няма влияние върху останалата част от линията. В действителност всеки контакт е пълноценен компонент със собствени механични и топлинни ресурси.

Втората грешка е да се разчита единствено на напречното сечение на кабела, игнорирайки състоянието на контактите. Кабелът може да има известна хлабина, но слаба скоба в един от контактите ще неутрализира тази хлабина.

Третата грешка е да се предположи, че ако предпазителят не се изключи, всичко е наред. Предпазителят предпазва от тежки претоварвания и къси съединения, но не реагира на локализирано прегряване на контактите, което може да продължи с години.

Защо тази връзка е „поносима“ в една стая, но проблематична в друга?

Разликата почти винаги е в сценария на употреба. В спалнята контактите често са претоварени със зарядни устройства и лампи и линията работи безпроблемно в продължение на десетилетия. В кухнята или работилницата едни и същи принципи на свързване са доведени до краен предел поради постоянното високо натоварване.

Тук възникват парадоксални ситуации, при които еднакво изпълнени реплики се държат по съвсем различен начин – не заради монтажа, а заради начина, по който се използват.

Какво е важно да разберете, преди да направите каквато и да е промяна по съществуваща линия

Свързването на контакти заедно не е грешка или „лоша практика“ само по себе си. Това е често срещан и приемлив дизайн, но изисква разбиране на неговите ограничения. Всяка намеса в такава линия променя нейния баланс: ток, топлина и надеждност.

Колкото по-рано се осъзнае това – преди да се добави друг контакт или да се свърже нов уред – толкова по-малка е вероятността електрически проблем да се появи внезапно и на най-неудобното място.
