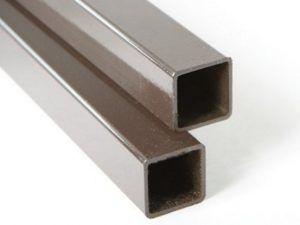

Стоманена профилна тръба - квадратна или правоъгълна, характеристики

В днешно време стоманените профилни тръби са широко използвани. Използва се за направата на беседки, Носещите компоненти се използват за създаване на рамки за спирки на обществения транспорт, парапети, пейки и много други. Най-популярното приложение на стоманените профилни тръби е в строителната индустрия, където се монтират метални конструкции и се издигат сгради.

Широката гама от видове стоманени профилни тръби позволява създаването на подходящ дизайн за необходимите задачи.

Стоманената профилна тръба е с напречно сечение с четири укрепващи ребра. Въпреки че този продукт тежи много малко, той може да издържи на много големи товари.

Тяхното приложение

Приложенията на профилните стоманени тръби са широко разпространени. Несъмнено най-важното приложение на профилните валцувани стоманени тръби е строителството. В съвременните строителни конструкции този вид валцувани стоманени тръби се използва повсеместно.

Тяхното използване има следните предимства:

1. Спестяванията на метал са почти една четвърт в сравнение с изграждането на метална сграда с помощта на I-греди.
2. Лесен монтаж и малко време, прекарано в изграждането на рамката и конструкцията.
3. Тази метална конструкция е по-устойчива на корозия от другите варианти на валцувани тръби. Студеноформованите профилни тръби успешно заместват I-греди, ъгли и канали.

Технически спецификации

Нека разгледаме основните технически характеристики на профилна стоманена тръба:

• Вид профил. Основните видове са квадратни, правоъгълни и овални. Този критерий определя разделянето на валцуваните тръбни профили в рамките на общата продуктова гама.
• Геометрични размери. За правоъгълни типове това са ширината и височината, както и дължината на всеки сегмент.
• Дебелина на стената. Това е важен детайл, тъй като определя обхвата на бъдещата употреба.
• Тегло. Също толкова важна оценка, тя определя качеството на стоките. Използвайки тегло и геометрични размери, може да се определи дебелината на стената. Това става много полезно в ситуации, когато достъпът до измервания е недостъпен.

Когато се описват стоманени профилни тръби, е важно да се отбележи, че техният асортимент е определен от GOST 8639-82. Този документ разграничава три основни типа профили:

• Студено формовано.
• Горещовалцувани.
• Електрическо заваряване.

Първите две са безшевни, докато третата е изработена от листов материал, използвайки заваръчни технологии.

Трябва да се отбележи, че всяка характеристика на тръбата зависи от редица други параметри. Поради тези причини може да се заключи, че наличието на таблица със съответните изчислени стойности по GOST улеснява определянето на нивото на качество на даден производител.

Тегло

Таблица № 1 тегла на стоманени профилни тръби.

Номер на артикул	Параметри. Тръби с квадратен профил	Дължина 6 м	Тегло на метър/линеен метър
1	15x15x1.0		0, 478
2	15x15x1.2		0.500
3	15x15x1.5		0.600
4	20x20x1.2		0.680
5	20x20x1.5		0.840
6	20x20x2		1.09
7	25x25x1.2		0.870
8	25x25x1.5		1.06
9	25x25x2		1.38
10	30x30x1.5		1.30
11	30x30x1.5		1.60
12	40x40x1.5		1.79
13	40x40x2		2.30 2.80
14	40x40x2.5		3.33
15	40x40x3		4.20
16	40x40x4		3.60
17	50x50x2.5		3.65
18	60x60x2		3.58
19	80x80x3	12 м	7.12
20	100x100x3	12 м	9.01


Теглото на профилната тръба ще зависи от нейната дължина и дебелина на стената. Този фактор трябва да се вземе предвид при избора ѝ.


Видео:
Представени са видовете и стиловете профилни тръби и техните технически характеристики. Гледането на това видео ще ви помогне да изберете правилната профилна тръба за вашата ситуация.
Теглото трябва да се вземе предвид при изграждането на масивни метални конструкции. Ако това е вашият случай, тогава използвайте нашите таблици.

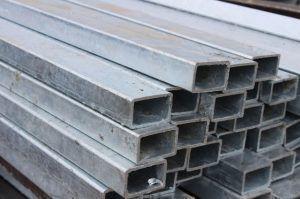

Профилна тръба

Таблица № 2 тегла на стоманени профилни тръби.

Номер на артикул	Параметри Правоъгълни профили	Дължина 6 м	Тегло на метър/линеен метър
1	20x10x1.2		0, 500
2	25x10x1.5		0.600
3	28x25x1.2		0.930
4	30x15x1.5		0.950
5	40x20x1.5		1.30
6	50x25x2		1.66
7	60x30x2		2.64
8	80x40x2		3.50
9	100x50x3	12 м	6.50
10	100x50x4	12 м	8.69
11	120x60x3	12 м	11:40
12	120x60x4	12 м	10.55
13	140x60x2	12 м	11.80
14	140x60x5	12 м	14.58
15	150x100x5	12 м	18.4
16	160x80x5	12 м	17.69
17	160x120x5	12 м	20.80
18	180x100x6	12 м	24.69
19	200x120x5	12 м	23,98
20	230x160x6	12 м	46.11

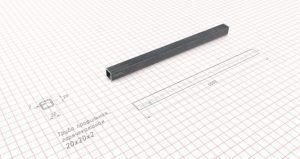

Асортимент от тези продукти

ГОСТ 13663 за стоманени профилни тръби. Нека разгледаме по-подробно продуктовата им гама по-долу. Тези продукти се различават по вид профил, дължина и обем на напречното сечение.

В допълнение към тези параметри, класификацията може да се извърши въз основа на следните точки:

1. Маркиране на стомана.
2. Липса/наличие на финална термична обработка.

Параметрите на дължината в тази ситуация са определени от GOST 13663-86. Този стандарт постановява, че стоманените профилни тръби с различни форми се произвеждат в стандартизирани дължини от 1 до 12 метра.

Размерът на напречното сечение на профилните тръби се определя от GOST 8642-68, според който тези продукти са разделени на 36 различни вида размери с размери на напречното сечение в диапазона от 0,6 на 0,3 см и 0,9 на 3,2 см.

Според вида на профила те се разделят на:

• Опции за стомана с овално сечение.
• Продукти с правоъгълно напречно сечение.
• С квадратно сечение.

Видео

домашен огъвач на тръби за профилни тръби

В зависимост от областта на приложение, тези тръби се класифицират като:

• Тръби за мебели. Конструкциите, изработени от тях, обикновено не издържат на големи натоварвания.
• Плоско-овални видове. Известни също като аркови профили, те са по-сложни за производство.
• Опции за общо предназначение. Изработени са от горещовалцувана лента с дебелина 1,5 мм. Тези продукти не изискват високи изисквания за качество на повърхността.
• Конструкция. Те се произвеждат от горещовалцувана и нисколегирана стомана, която се отличава с повишена якост.

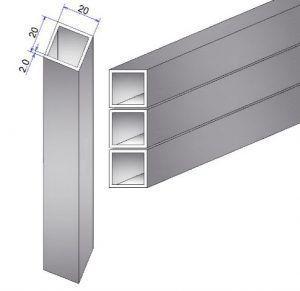

Квадратен профил

Квадратната стоманена профилна тръба се използва широко в строителната област.

Квадратната форма е основното предимство в тази ситуация. Тя осигурява висока стабилност и бързина на монтаж.

Тези материали действат като подсилващи елементи при изграждането на опори и рамки. Те се срещат не само в строителството, но и често в машиностроенето.

Квадратните тръби са разделени на следните видове:

1. безшевни студеноформовани или студеновалцовани.
2. безшевна гореща деформация или горещовалцувана.
3. профилни продукти, получени от листов материал и чрез заваръчни технологии.

Гамата от такива продукти включва артикули с дебелина на стените от 0,1 до 1,4 см и дължина от шест до дванадесет метра. Експертите наричат ​​този вид продукт гаранция за посрещане на строителните разходи и тяхното минимизиране.

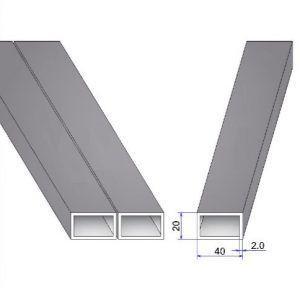

Правоъгълен профил

Правоъгълната профилна тръба е вид валцуван тръбен материал с правоъгълна форма. Тя е подтип на квадратни тръби. Тя също е кух метален профил с различни обеми и дебелини на стените.

Използват се при сглобяването на носещи конструкции и строителни компоненти. Използват се за рамки за мебели, строителни скелета, детски площадки и много други.

Уникалните форми и лекото тегло на тези продукти значително намаляват теглото на основната конструкция, като същевременно увеличават устойчивостта на високи натоварвания. Те често се използват като защитни канали за кабелни мрежи.

Основните разлики са определени от ГОСТ 8645-78. Съгласно тези стандарти се предлагат следните правоъгълни тръби:

• с неограничена дължина;
• с измерена дължина;
• асортимент с къса измерена дължина.

В зависимост от вида, дължината на безшевните или заварени материали варира от 11,5 до 12,5 метра:

• Безшевни профилни тръби с безразмерна и безразмерна дължина, произведени чрез горещовалцуван метод – от 4 до 12,5 м.
• Безшевните студено изтеглени тръби с безразмерни дължини варират от 1,5 до 12,5 метра. Мерените тръби са с дължина от 4,5 до 11 метра.
• Тръби с безразмерна дължина, изработени чрез електрическо заваряване - от 1,5 до 9 м, с измерена дължина - от 5 до 9 м.

При работа с такива профилни продукти се правят отклонения от 0,5 см за всяка част. Максималната излишна дължина като цяло е 10 см.

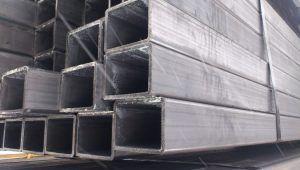

Електрозаварен профил

Електрозаварените стоманени профилни тръби се произвеждат с помощта на различни производствени методи. Първият включва оформяне на профил от плоска заготовка. Този метод използва просто оборудване с ниска консумация на енергия. Полученият продукт обаче има някои недостатъци:

1. неравномерно разпределение на напреженията в напречното сечение.
2. значително изтъняване на профилната заготовка в ъгловите области.

В този случай, съвременните технологии, които използват равномерно разпределение на напрежението в началния етап, позволяват преодоляването на тези отрицателни характеристики. Това позволява формирането на кръгла заготовка с желания обем.

Вторичната обработка в този случай включва формирането на сечение с необходимите размери и форма посредством натиск от специални ролки.

Поцинкован стоманен профил

Поцинкованата профилна тръба е специален вид валцуван метален продукт. Поцинкованите профили предлагат подобрена устойчивост на корозия, което удължава експлоатационния им живот.

Видео

Шаблон за рязане на профилни тръби.

Предимството на поцинкования продукт е:

• Бързина и удобство на монтажните работи.
• Повишена здравина.
• Устойчивост на счупване.
• Намаляване на общото тегло на конструкцията без загуба на нейните якостни качества.
• Логистично удобство.

Техните сфери са много различни, а основните са:

• Конструкции от различни мащаби.
• Машиностроене.
• Изграждане на сглобяеми конструкции.

В момента този вид валцуван метал може да се намери на рекламни табла, оранжерии, огради и търговски площи. И навсякъде тези стоманени тръби напълно отговарят на всички регулаторни изисквания.

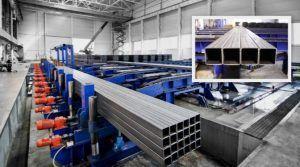

Производствени характеристики

Производството на профилни тръби е по-сложно и по-скъпо от производството на кръгли валцовани тръби.

Технологичните методи за производство на профилни тръби са:

• Пресоване на кръгли заготовки, произведени на валцови машини. Тази опция се счита за скъпа, така че вторият метод е по-популярен.
• Заварено съединение на лентови профили.

Първият метод се отличава със способността си да запази напълно якостните характеристики на стоманените тръби. Това е така, защото съединенията му са безшевни. Производствената последователност за този метод е следната:

• Първоначално се произвежда стандартна горещовалцувана заготовка с кръгла форма.
• С помощта на преса се трансформира в овална, квадратна или правоъгълна форма.
• Калибрирането на нагрятите заготовки се извършва върху ролките на валцово оборудване, така че продуктите да придобият необходимите размери.

Заварените профилни тръби са неразличими от безшевните си аналози, но губят до 5 процента от здравината си. Производствената последователност в този случай е следната:

1. Заготовките от листова стомана се нарязват на ленти.
2. След това такива ленти се навиват на лента.
3. Подава се към ролките на формовъчни машини, които деформират плоските листове в профилни заготовки.
4. Заваряването на свързващия шев се извършва в специални камери, запълнени с инертна среда.

Видео

Производство на профилни тръби

Основното предимство на профилната тръба е нейното ниска цена и висока якостЗакупуването на тези стоманени продукти е лесно. Мениджърите на всяка компания ще ви предоставят пълна информация за техните цени и спецификации.

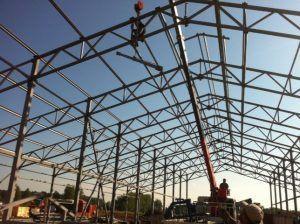

Стоманените профилни тръби се използват успешно в строителството на търговски площи, складове, спортни съоръжения, жилищни сгради и промишлени сгради. Тези продукти се използват като опори, колони и различни конструктивни елементи.

Високата им якост ги прави силно търсени за изграждането на особено сложни метални конструкции. Тези продукти са заслужено популярни на строителния пазар.
