Топлоизолация на оборудване и тръбопроводи: SNiP, характеристики, видове топлоизолация и изисквания към тях

При избора на подходящ вид изолационен материал е важно да се вземат предвид не само конструктивните характеристики на оборудването и тръбопроводите, но и други фактори. Това се изисква от СНиП (Строителни норми и правила) за топлоизолация на оборудване и тръбопроводи.

Вижте актуалния SNiP в PDF формат — СП 61.13330.2012 Топлоизолация на оборудване и тръбопроводи. Актуализирана версия на СНиП 41-03-2003

Нека разгледаме факторите, влияещи върху избора на изолационни материали.

1. Предназначението на самите изолационни материали.
2. Пространствена ориентация.
3. Възможни атмосферни влияния.

Изискванията за топлоизолация на тръбопроводи и оборудване ще бъдат разгледани по-долу в тази статия.

Каква функция изпълнява защитата?

Една от целите на топлоизолацията на оборудване и тръбопроводи е да се намали топлинният поток в конструкциите. Материалите са покрити със защитни обвивки, които осигуряват пълната цялост на слоя при всякакви експлоатационни условия.

Проблемите с топлоизолацията получават значително внимание в различни индустриални и енергийни сектори. Топлоизолацията се превръща в един от най-важните компоненти на конструкциите и оборудването в тези индустрии.

Резултатът е не само намаляване на топлинните загуби по време на взаимодействия с околната среда, но и разширяване на способността за поддържане на оптимални топлинни условия.

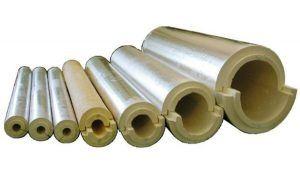

Топлоизолация на тръбопроводи и нейната същност

Чрез използването на топлоизолация, производителите опростяват технологичните си процеси. Това решение се използва широко в много индустриални сектори:

1. Металургичен.
2. Храна.
3. Рафиниране на петрол.
4. Химически.

Но изолацията получава повече внимание от енергийните компании. В този случай топлоизолационните обекти изглеждат така:

• Димни тръби.
• Устройства за топлообмен.
• Резервоари за съхранение, където се съхранява топла вода.
• Турбини с газ и пара.

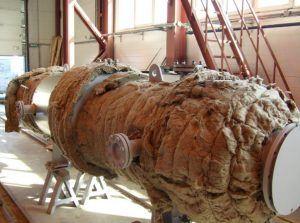

Топлоизолацията на тръбопроводи се използва върху оборудване, разположено както във вертикална, така и в хоризонтална равнина. Това е практично решение за изолиране на оборудване, като например резервоари, съхраняващи вода и топлоносители. За ефективността на изолационните покрития се прилагат редица строги изисквания.

Какви са специфичните изисквания в тази област?

Списъкът с необходимите материали се основава на натоварванията от влага, механични, температурни и вибрационни натоварвания, на които конструкциите са подложени по време на монтажа. Следните изисквания се отнасят за топлоизолационното покритие:

• Ефективност в смисъл на топлотехника.
• Високи показатели за безопасност по отношение на екологията и пожароустойчивостта.
• Издръжливост, съчетана с експлоатационна надеждност.

Изолация и строителни норми

СНиП са вид регулаторен документ. Те са станали доста широко разпространени в производството. С помощта на СНиП е възможно да се реализира топлоизолация в съответствие с всички стандарти за плътност. Коефициентът на топлопроводимост за различните видове също се взема предвид.

Например, някои изисквания на SNiP се отнасят за повърхности, чиято температура не надвишава 12 градуса по Целзий. В този случай наличието на слой пароизолация става задължително.

Изчислението се извършва по специална процедура за повърхности, които нямат специфичен температурен режим и които променят техническите си характеристики твърде бързо.

Процедура за извършване на изчисления

Без изчисления е невъзможно да се избере оптималният материал или да се определи подходящата дебелина. Без тези изчисления е невъзможно да се определи необходимата плътност на топлоизолацията за оборудване и тръбопроводи. Факторите, които влияят върху крайните резултати от изчисленията, включват:

• топлопроводимост.
• Способност за предпазване от деформация.
• Механични въздействия.
• Каква е температурата на изолираните повърхности?
• Вибрации на оборудването и възможността за тяхното възникване.
• Индикатор за температура в околната среда.
• Ограничение на натоварването.

Също така е важно да се вземат предвид натоварванията, генерирани от взаимодействието на оборудване или тръбопроводи с околната почва и превозни средства, преминаващи по повърхността. За всички системи за топлопренос, независимо дали са стационарни или нестационарни, се използват специални формули.

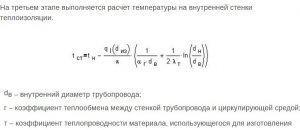

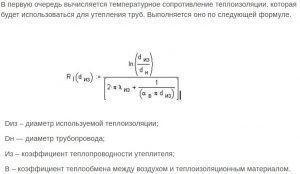

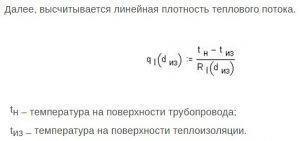

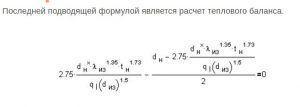

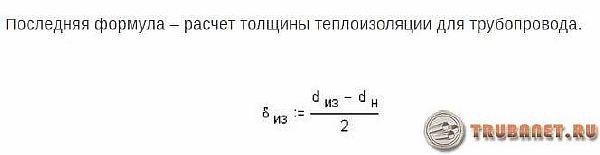

Представяме серия от формули за самостоятелно изчисляване на дебелината на топлоизолацията.

Изчисленията за топлоизолация са изкуствено адаптирани към всички експлоатационни условия, специфични за даден тръбопровод или оборудване. Тези условия се определят с помощта на:

1. Строителни материали за подготовка за променящите се сезони.
2. Влажност, която насърчава ускорения топлообмен.

Професионални компании предоставят на изпълнителите инженерни данни за бъдещо строителство. Кои специфични изисквания имат най-голямо влияние върху избора на подходящи изолационни покрития?

• Топлопроводимост.
• Звукоизолация.
• Способността да абсорбира или отблъсква вода.
• Ниво на паропропускливост.
• Незапалимост.
• Плътност.
• Свиваемост.

Относно дебелината на изолацията на тръбопроводите и оборудването

Важно е да се обърнете към разпоредбите, за да определите допустимата дебелина за всяко конкретно оборудване. Производителите посочват плътността, поддържана по време на топлинен поток. Строителните норми и правила (SNiP) предоставят алгоритми за решаване на различни формули, както и самите формули.

За да се определи минималната дебелина на тръбопроводите в даден случай, се определя границата за допустимите стойности на загубите в определени участъци.

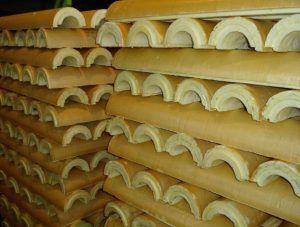

Полиуретанова изолация

Тръбопроводите с този тип изолация се използват, когато конструкцията трябва да бъде положена над земята, без изкопаване на траншеи. По време на производството се полагат усилия за внедряване на възможно най-много нови технологии.

В процеса се допускат само материали с най-високо качество. Те преминават през предварителни обстойни тестове и според СП топлоизолацията на оборудването и тръбопроводите е без дефекти.

Използването на полиуретанова пяна намалява топлинните загуби и осигурява дълготрайността на самия изолационен материал. Полиуретановата пяна съдържа екологично чисти компоненти, като Изолан-345 и Воратек CD-100. В сравнение с минералната вата, топлоизолационните свойства на полиуретановата пяна са значително по-добри.

PPM и APB изолация

В продължение на повече от тридесет години в тръбопроводите се използва така наречената изолация от разпенен полимер. Основният използван вид в този случай е полимербетон. Неговите характеристики могат да бъдат описани по следния начин:

• Включване в група G1 по време на изпитвания за запалимост в съответствие с действащите ГОСТи.
• Работен температурен диапазон, който позволява поддържането на 150 градуса.
• Наличието на интегрална структура, която съчетава функциите на хидроизолационно покритие със слой топлоизолация.

Доскоро някои регионални производители произвеждаха изолация от армиран пенобетон. Този материал има много ниска плътност. Въпреки това, неговата топлопроводимост е приятно изненадваща.

APB има следния набор от предимства:

1. Издръжливост.
2. Хидроизолационно покритие с висока паропропускливост.
3. Оборудването не е подложено на корозия.
4. Способността на тръбопровода да издържа на високи температури.
5. Огнеустойчивост.

Предимството на тези тръби е, че могат да се използват за отопление на течности с практически всякаква температура. Това важи както за водопроводни, така и за паропроводни мрежи. Видът на инсталацията е без значение.

Дори комбинацията с подземни безтраншейни и безтраншейни опции е приемлива. Продуктите с изолация от полиуретанова пяна обаче все още се считат за по-технологично напреднало решение.

Относно коефициента на топлопроводимост

Докато оборудването работи, овлажняването става възможно – това е, което има най-голямо влияние върху изчисления коефициент на топлопроводимост.

Съществуват специални правила за приемане на коефициент, който увеличава топлопроводимостта на изолационните покрития. Те се основават на ГОСТи и СНиПи, но други фактори също са от съществено значение:

• влажност на почвата според SP.
• Разновидността, към която принадлежи топлоизолационният материал.

Коефициентът е равен на единица за тръби с изолация от полиуретанова пяна и обвивка от полиетилен с висока плътност. Този коефициент е без значение от нивото на влажност на почвата, където е монтирано оборудването. Коефициентът ще бъде различен за оборудване и тръби с изолация от APB, които имат интегрална структура и допускат възможност за изсъхване на изолационния слой.

1. 1.1 – ниво на коефициента за конструкции, разположени в почви с голямо количество вода, съгласно SP.
2. 1,05 – за почви, където количеството вода не е толкова голямо.

Практическите изчисления използват специализирани инженерни методи. Те обикновено отчитат устойчивостта на външни влияния на околната среда. Двутръбната инсталация изисква отчитане на взаимното топлинно влияние на всеки елемент върху останалите.

Оптимална дебелина и допълнителни препоръки

Един от определящите фактори при избора на подходяща дебелина е цената. Тези фактори могат да се определят индивидуално за всеки конкретен регион.

Има и други параметри, които са важни. Като например проектната температура на охлаждащата течност. Температурата на околната среда също е важна.

Какви други правила трябва да се спазват?

Не само руски, но и чуждестранни производители участват в производството на оборудване и тръби, заедно с топлоизолация.

Някои производствени линии за валцоване на тръби са способни да произвеждат до три километра валцовани тръби на ден (с дължина на тръбите до 12 метра). Диаметрите на продуктите варират от 57 до 1020 милиметра. Защитното опаковане се предлага от полиетилен или метал.

Въпреки това, остават някои недостатъци, които не могат да бъдат отстранени на етапа на производство. Те бяха идентифицирани от специалисти чрез многократни практически тестове.

1. По време на транспортиране на тръби с метално покритие могат да възникнат деформации в изолационното покритие.
2. Полиуретановата изолация се отлепва от тръбата, която се обработва термично.
3. Защитната конструкция е отделена от външните или вътрешните слоеве на тръбата.

Основният проблем е капацитетът на разширение на металните тръбопроводи. Термичното нагряване води до влошаване на качествените им характеристики. Следователно, защитата срещу подобни въздействия се превръща във важен фактор.

Дължината на самата тръба има най-голямо влияние върху стабилността и дълготрайността на топлоизолацията на сградата. Няма значение каква среда се използва за пренос. Колкото по-голяма е дължината, толкова по-голям е рискът слоят просто да се разруши.

Следователно, този параметър трябва да се избира с най-голямо внимание. Самите експерти са разработили оптимални дължини и диаметри на тръбите, които ще гарантират, че конструкцията ще остане в добро състояние, независимо от условията на експлоатация.

Те разчитат единствено на SNiP, тъй като топлоизолацията на оборудването и тръбопроводите е особено взискателна по отношение на спазването на правилата.
