Високо подсилена изолация на стоманени тръби (HRI): видове и техните характеристики

Всички производители на стоманени тръби имат за свой основен приоритет ефективната защита на валцуваните тръбни материали от разрушителното въздействие на корозията.

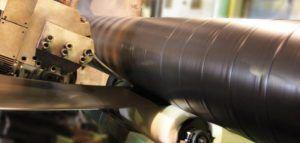

В момента, от икономическа гледна точка, най-обещаващият и дълготраен метод е вариантът с екструдиран полиетилен, който е получил името „силно подсилена изолация на стоманени тръби“.

Този вид покритие за стоманени тръби се е доказал толкова добре, че за кратък период от време бързо се превърна в един от най-популярните строителни материали.

Продуктите с този вид покритие са подходящи за употреба в следните области:

• В подземен тръбопровод, транспортиращ газ под налягане не повече от 5,5 MPa.
• Те могат да бъдат инсталирани и в мрежи, транспортиращи петрол и вода.
• Транспортиране на канализационни отпадъци.

Вариантите на продукта със силно подсилено покритие предлагат висококачествена антикорозионна защита и отговарят на всички съвременни регулаторни критерии.

Силно подсилената обработка на стоманени тръбопроводи е с порядък по-надеждна от други подобни материали.

Полиетиленът се нанася върху твърда основа, за да подобри адхезията на топлоизолационния материал към тръбата, което намалява податливостта на продукта на външни механични повреди, намалява обема на абсорбираната вода и увеличава водоустойчивостта.

Тази линия продукти се характеризира с дълъг експлоатационен живот, тя има продължителност от 30 или повече годиниПрез този период главната линия не изисква ремонти или подмяна на тръби.

Температурният диапазон на дестилираната среда за тези продукти варира от -40 до +80 градуса по Целзий. Работното налягане варира от 2,5 до 5,5 MPa. Тези тръби могат да бъдат защитени от въздействието на много ниски температури чрез изолиране.

Силно подобрена защита

Силно подсилената изолация ефективно решава проблема с корозията на тръбопроводите, един постоянен и упорит проблем.

Независимо от метода на монтаж, тръбите винаги са изложени на вода и кислород. Това са основните фактори, причиняващи корозия на метала. Ако тръбопроводът е разположен под земята, той е изложен и на подпочвени води, които често са химически агресивни.

Ако разгледаме следните методи за използване на VUS:

1. Традиционен метод за укрепване на стоманени тръбопроводни системи е обработката им с битумни и битумно-каучукови мастики. След тази обработка се нанася защитно или подсилващо покритие. Стандартно ниво на тази обработка се счита за два слоя мастика, всеки с дебелина 0,3 см, и защитен слой крафт хартия.
2. За VUS мастиката се нанася на четири слоя. Вторият и третият слой са разделени от ролка от армиращ материал. Крафт хартията служи като основно покритие, осигуряващо защита от механично въздействие.
3. Следващият метод е още по-интензивна обработка, състояща се от шест слоя и два подсилващи слоя. Дебелината на защитните слоеве в този вариант е 0,9 см.

Видео

ВУС ГОСТ 9.602 2005

Развитието на изолационните материали непрекъснато се развива. Учените непрекъснато провеждат изследвания и са позволили създаването на нови строителни материали и технологии за нанасяне на изолация върху тях.

Това значително удължава живота на продуктите. В резултат на това са се появили тръби със значително подобрена защита.

Силно подсилената изолация съгласно ГОСТ 9.602-2005 се е доказала като високоефективна на практика. Този стандарт вече гарантира висококачествен продукт, превъзхождащ други подобни варианти по своите характеристики.

Съвременните продукти, отговарящи на ГОСТ 9.602-2005, бързо се превърнаха във водещ избор сред другите варианти за защита от корозия на стоманени тръби. Те се характеризират с минимално абсорбиране на влага и могат да осигурят безаварийна работа в продължение на повече от петдесет години. Високото контактно съпротивление осигурява ефективна катодна защита.

Този вид материал с дву- и трислойно покритие се използва в различни тръбопроводи и това спомага за намаляване на разходите за ремонти и работа, свързана с изкопаване на повредени тръбопроводи.

В допълнение към изолирането на тръбопроводните системи, се използва и армировка на разклоненията. Това включва нанасяне на антикорозионно покритие върху свързващите части на главните тръбопроводи. Обемът на тези елементи не трябва да надвишава 53 cm3.

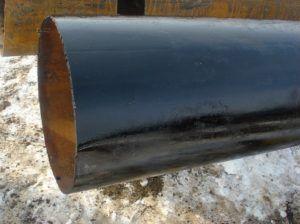

Битум VUS

Силно подсилената битумна изолация се използва като хидроизолация и метод за предотвратяване на корозия на стоманени тръбопроводи при безтраншейни инсталации на водопроводи и промишлени тръбопроводи.

Основната област на приложение на съществуващите покрития е предотвратяването на корозия в тръбопроводни мрежи с малък диаметър, работещи при нормални температури.

Многослойната структура на битумно-мастичната обработка се състои от:

1. грунд върху повърхността на тръбите;
2. първият слой е подсилен фибростъкло;
3. вторият слой се състои от битумен мастик, който е съставен от хидрофобни материали;
4. следващият подсилващ слой се състои от фибростъкло;
5. двоен или единичен слой покритие, състоящо се от крафт хартия.

Видео

Лентова изолация Altena за тръби с диаметър 325 мм. Много здрав тип. Изолация за централна тръба.

Високоармираната битумно-полимерна изолация има следните предимства:

1. Лекота на приложение.
2. Високо ниво на издръжливост.
3. Устойчивост на механични повреди.
4. Устойчивост на катодно разпадане.
5. Отлични адхезионни свойства към стоманени части.
6. Минимална пропускливост на кислород и вода.
7. Устойчивост на корозионни образувания.
8. Толерантност към температурни промени.

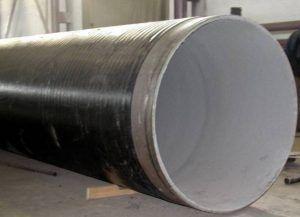

Антикорозионен VUS

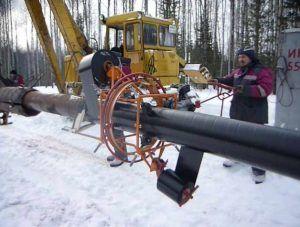

Специално внимание заслужава силно подсилената антикорозионна изолация, изработена от полиетиленова лента. Тя отговаря на всички съвременни технически и санитарни изисквания.

В сравнение с други видове защита, технологията за нанасяне на самозалепваща лента предлага превъзходно качество на покритието. Това подобрява:

• устойчивост на външни механични влияния;
• адхезия към повърхността на тръбата;
• устойчивост на абсорбция на вода;
• продължителност на употреба.

Основните предимства на тези тръби са:

• Устойчивост на механично въздействие.
• Много ниска абсорбция на вода.
• Адхезията значително надвишава стандартните стойности.

Асортиментът от валцувани тръби с такава защита се инсталира в мрежи с работна температура на охлаждащата течност от -40 до +60 градуса. Тази защита запазва техническите си свойства в продължение на половин век.

Технологията на производство и използваните суровини отговарят напълно на всички нормативни изисквания. Тези продукти могат да бъдат намерени в канализационни и дренажни системи.

Силно подсилената антикорозионна изолация осигурява надеждна защита на системата и гарантира безпроблемната ѝ работа през дълъг експлоатационен живот.

Що се отнася до битумно-полимерната обработка, тя се е доказала като високоефективна. Поради тези причини се използва в различни видове почви. Този тип защита позволява системата да се използва при температури на почвата от -5 до +30 градуса по Целзий.

Дебелината на подсилената обработка е равна на четири до шест милиметра, а подсилената защита се характеризира с дебелина до девет милиметра.

Видео

Изолиране на стоманена тръба с MIG 219

Приложение на циментово-пясъчни опции:пясъчна изолация (ИПЦ) и циментово-пясъчна настилка (CPP) е приемлив за стоманени системи, доставящи питейна вода, и в комунални тръбопроводи.

Този тип изолация е с живот поне 30 години, което ефективно удължава живота на системата. Освен това намалява разходите за ремонт. Това е възможно, защото вътрешните отлагания и замърсяването на тръбите са практически елиминирани.

Друго предимство в този случай е доброто качество на водата, която не губи свойствата си поради корозия и наличие на бактерии.

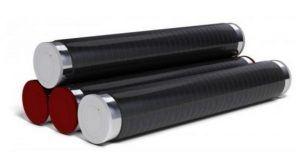

Стоманен корпус с VUS

Стоманена обвивка със силно подсилена изолация се използва в ситуации, когато тръбопроводът преминава под път за автомобили и под железопътни линии.

На такива места тръбопроводите са скрити в тръба - обвивка, която по отношение на якостта трябва да надвишава защитаваните тръбопроводи.

Стоманените корпуси поемат допълнително механично натоварване и удължават живота на тръбата. VUS подобрява защитните възможности на стоманения корпус и един от най-добрите материали за тази цел се счита екструдиран полиетилен.

Отличителните характеристики на този материал са:

1. абсолютна непропускливост на вода;
2. леко тегло;
3. устойчивост на растежа на мухъл, мъх и плесен;
4. запазване на експлоатационните характеристики в различни температурни диапазони;
5. устойчивост на износване;
6. ниска цена.

По време на производството на корпусите VUS, те се покриват със специално лепило, което укрепва връзката между полимера и стоманата. След това върху повърхността на корпуса се нанася екструдиран полиетилен. Готовите продукти преминават през строги лабораторни тестове.

Често срещани размери на кутии:

• диаметър от 21,9 до 102 см;
• дебелина на стената от 0,5 до 1,8 см.

Според правилата, защитният калъф трябва да има диаметър от превишава главната тръба с 20 sм. Всички продукти от различни производители отговарят на международните стандарти и могат да се използват във всеки регион на Русия.

Предимства

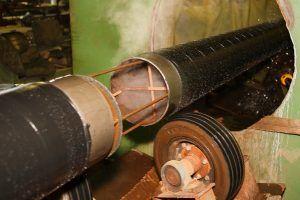

Силно подсилена изолация за тръбопроводи се прилага върху валцуваната тръбна гама в областта на фабричното производство.

Това производство се превръща в гаранция за висококачествени крайни продукти, които се характеризират с еднакво изпълнение и хомогенност.

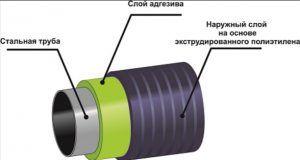

Почти винаги подсилената изолация е покритие от много слоеве, където повърхностният слой е полимер, който има следните характеристики:

• Прекарвайки дълго време във водата, той не я пропуска.
• Той е биостабилен, което означава, че не се разрушава от плесени и други организми, намиращи се в почвата.
• Устойчивост на температурни колебания. Този вид топлоизолация запазва свойствата си дори при силни студове, когато земята замръзне напълно. Нагряването също не променя свойствата ѝ. Стоманените тръбопроводи под тази изолация не са изложени на блуждаещи токове, които са основната причина за корозия на стоманени компоненти, разположени под земята.
• Устойчивост на разтягане, разкъсване, триене и вибрации.
• Издръжлив и устойчив на износване.
• Ниското тегло на покритието не променя общото тегло на отделните части на конструкцията или на системата като цяло.

Тръбопровод с този тип защита ще издържи поне тридесет години без поддръжка. През това време тръбопроводът не изисква ремонти и защитните свойства на материала се запазват напълно през цялото време.

Когато този период приключи, мрежата трябва да се инспектира. Зоните, където са се развили механични повреди и износване, се поправят лесно при всякакви условия. За тази цел се използват специални полимерни материали, като ленти, грундове и други материали.

Приложение на VUS

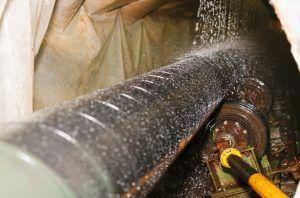

Полагането на подсилена изолация върху тръби изисква някои специални съображения. Преди нанасяне на екструдираното полиетиленово покритие, всички мрежови компоненти се обработват.

Първият му етап е почистване на стоманената повърхност от ръжда, замърсявания и остатъци от боя.

За да се премахне това, се използват специални машини за дробеструйно почистване. След завършване, подготвените части трябва да бъдат внимателно проверени. За по-нататъшна обработка се използват само онези части, които са без дефекти и имат правилните геометрични форми.

Върху подготвените и тествани тръбни продукти се нанасят специални смеси:

• грунд;
• грунд;
• лепило.

Тези продукти осигуряват подобрена защита на екструдирания полиетилен срещу процеси на отлепване и гарантират много дълъг експлоатационен живот на продукти с подсилена изолация.

След нанасяне на покритието, продуктите първо преминават през лабораторни тестове. Тестовите стендове са проектирани така, че да се доближават максимално до реалните условия. Продуктите, които успешно преминат тези тестове, веднага придобиват високо ниво на качество.

Видео

ЕМГ група VUS изолация

Безопасността и надеждността на всяка система зависи от качеството на оборудването и компонентите, инсталирани по време на монтажа. В някои случаи, особено при инсталиране на подземни тръбопроводи, се използва допълнително подсилена стоманена изолация на тръбите.

Този вид покритие е от съществено значение за здрава стоманена система, която работи в изключително трудни условия. Този съвременен вид защита надеждно предпазва стоманените тръбопроводи от външни влияния.
