Как да свържете подово отопление към термостат: инструкции, схема на свързване и настройка

Собствениците на апартаменти все по-често инсталират подово отопление с кабел или инфрачервени рогозки като основно или допълнително отопление. Това е така, защото те са енергийно ефективни, комфортни и не развалят интериора. Без термостат обаче постигането на желаната температура е невъзможно.

Тази статия ще ви помогне да се ориентирате в голямото разнообразие от налични термостати. Ще обясним какво е термостат, как работи, различните видове и кои производители са най-добри. Ще научите и как да свържете подово отопление към термостат.

Функции на термостата

Термостатът е устройство, чиято електроника може автоматично да следи и регулира нагряването на повърхностите. Тъй като температурата в помещението не трябва да надвишава 27 градуса по Целзий, по-високите температури ще се отразят негативно както на човешкото благосъстояние, така и на състоянието на повърхността. Следователно, термостатът е от съществено значение.

Когато се достигне зададената температура, той „отчита“ данните от сензора и изключва пода от източника на захранване. Самото устройство обаче продължава да работи и да действа като контролер. Веднага щом температурата падне, отоплението се включва.

Освен това, термостатът може да включва икономичен режим през нощта, а също така може да се настрои да го изключва напълно през определен период от време, което спестява електроенергия.

Видове

Съществуват няколко вида термостати, всеки със собствен метод на управление: механични, цифрови и програмируеми. Освен това устройствата се различават по броя на каналите за управление:

• двузонни - работят едновременно в две секции на отоплителната система;
• едноканален - сигналите се обработват от един сензор.

Що се отнася до инсталацията, има - стенен и вграден.

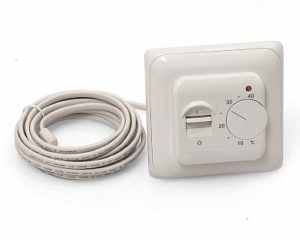

Механични

Устройството е просто и евтино. Има въртящ се превключвател отпред, който се завърта за регулиране.

Някои устройства имат няколко режима на управление. Включването и изключването е ръчно и няма опция за пестене на електроенергия.

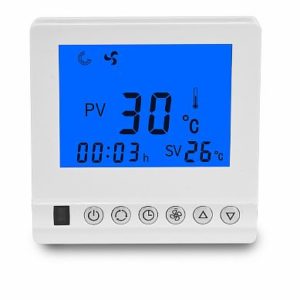

Дигитален

Популярен модерен термостат. Той позволява прецизен контрол на температурата. Уредите се предлагат както във вграден, така и във вариант за повърхностен монтаж, с тъчскрийн или бутонно управление.

Електронен дисплей ви позволява да зададете желаната температура на подовото отопление. Допълнителните функции включват автоматично изключване и възможност за намаляване на захранването с няколко градуса, което спестява енергия.

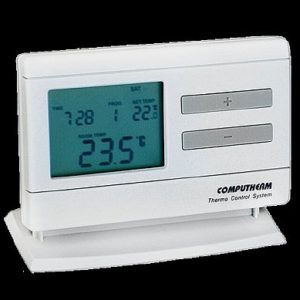

Програмируем

Програмируемият термостат предлага повишена ефективност, но е скъп. Вградените устройства се предлагат в малки размери или като големи сензорни панели.

Електрониката на устройството позволява прецизни настройки на температурата, както и време за включване/изключване. Всички показания се показват на панела на термостата. Принципът му на работа позволява пестене на енергия.

Комбинирано

Контролният блок е с опростен външен вид и е оборудван с външен контролен панел. Механичният термостат се включва и изключва ръчно.

Устройството се предлага с дистанционно управление, което елиминира необходимостта от монтирането му на стената - плюс, тъй като кутията не разваля дизайна на стаята.

Кой термостат да избера?

Как да изберем термостат за подово отопление

Механично устройство е подходящо за малки отопляеми помещения, като например баня. Консумация на електроенергия за отопление на такава стая, не е съществено, но подът ще се затопли бързо. Програмирането на режими на отопление в такава стая няма смисъл.

Ако стаята е просторна, отоплението ѝ ще изисква голямо количество енергия и възможността за регулиране на отоплението е важна. Това означава, че подовото отопление ще се нагрява винаги, когато в стаята има хора. В този случай се препоръчват цифрови или програмируеми модели; по-високата им цена се компенсира от намалени експлоатационни разходи.

Каним ви да прочетете статията - Как да изберем термостат за подово отопление, където са представени рейтинг на производителите, преглед на моделите и съвети за избор.

Важно е да се вземе предвид мощността на уреда. Ако съществува риск от превишаване на максималната мощност на термостата, трябва да се използва програмируем термостат.

Производители

Основните производители, произвеждащи термостати за подово отопление, включват:

1. Технолукс — добре позната компания. Моделите, които произвеждат, са висококачествени и лесни за монтаж и настройка. Недостатъкът е високата цена на материалите.
2. Гранд Майер — марката е популярна по целия свят, продуктите ѝ са висококачествени и достъпни.
3. Енергия — Устройствата на тази компания са подходящи за всички видове подово отопление. Те разполагат с LCD дисплей и са енергийно ефективни.

Оптимално място за монтаж

Термостатът се монтира на стената. Изберете място с лесен достъп, за да осигурите лесно регулиране и настройка на температурата.

Има редица правила, които трябва да се спазват при определяне на местоположението на термостата за подово отопление:

1. Избягвайте да го поставяте на място с течение, пред прозорец или на пряка слънчева светлина. Това е особено важно, ако има вграден термостат.
2. Не монтирайте на външна стена, която е в контакт с улицата.
3. Разстоянието от повърхността до устройството трябва да бъде най-малко 40 см. Горното ниво не е ограничено, но няма смисъл да се инсталира над височината на човек.
4. При монтаж на подово отопление в помещения с висока влажност (бани, сауни) е по-добре регулаторите да се монтират в съседно помещение, тъй като те не са правилно защитени от влага.
5. Поставете в близост до електрическата мрежа.
6. Размерът на кабела на сензора също влияе върху разположението на контролера. Той трябва да бъде поставен на поне 50 см от стената.

Ако термостатът е вграден, ще трябва да изрежете вдлъбнатина в стената, за да поберете всички електрически кабели. Изрежете канали от вдлъбнатината до пода за кабелите.

Дълбочината на жлеба трябва да е равна на два диаметъра на гофрирана тръба – 10 мм. Едната тръба ще съдържа захранващия кабел, а другата – кабела на температурния сензор.

Схема на свързване на подово отопление към термостат

Почти всички регулатори имат една и съща схема на свързване. Инструкциите са включени в комплекта на закупените от магазина устройства.

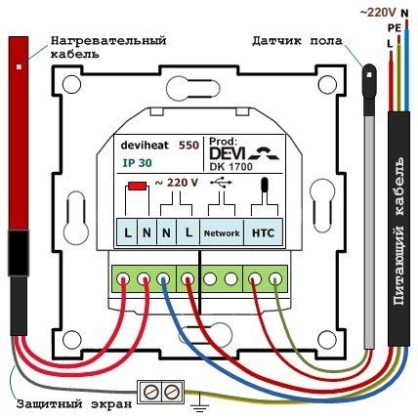

Термостатът е квадратна кутия с разпределение на пиновете. На гърба има диаграма, показваща как се свързват кабелите. Дори начинаещ може да разбере инструкциите, тъй като всички клеми са номерирани:

• № 1 - 2 - за захранващ кабел;
• 3 - 4 - за нагревателни елементи;
• 6 - 7 - за температурния сензор на подовото отопление.

Има маркировка на букви:

• L — фаза, за бял, черен, кафяв проводник;
• N — нула, за син кабел.

Някои модели имат отделен терминал (заземяване - жълто-зелен проводник) за свързване на заземяването и екраниращата оплетка. Съвременните устройства с дистанционно управление имат допълнителен терминал за свързване на тези канали.

Инструкции как да свържете подово отопление към термостат

Преди свързване на устройството се препоръчва да проверите с омметър дали посоченото съпротивление съответства на действителната стойност. Ако показанието е в рамките на ±5–10%, устройството функционира правилно.

Големите несъответствия показват дефектен сензор, в който случай той трябва да бъде сменен.

Самостоятелно инсталиране на термостат за подово отопление.

Процес на свързване

Термостатът се свързва след като подовото отопление, стенната кутия и всички кабели са монтирани.

Свързването на термостат към подово отопление и към електрическата мрежа е лесно; просто трябва да следвате следната последователност от стъпки:

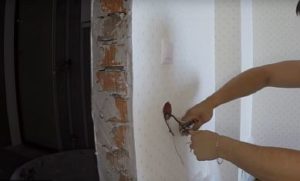

• Проводниците, излизащи от кутията на контакта, се отрязват - дължината трябва да бъде 80 - 100 мм.

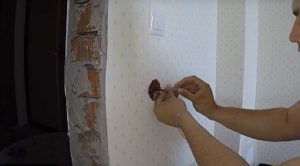

• Заземяването се осъществява чрез свързване на зеления и жълтия проводник на захранващия кабел с клема Wago към медната екранирана оплетка на нагревателния кабел. Екранираният край трябва да бъде плътно усукан, обработен с флюс и покрит с тънък слой спойка.

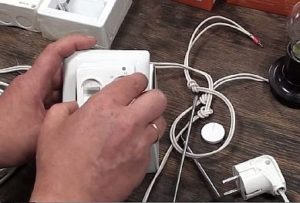

• Горният капак с екрана се отстранява от термостата.

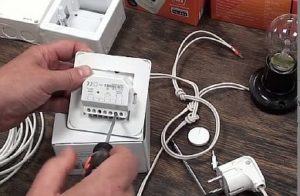

• Клемите са разхлабени; за това можете да използвате 3 мм отвертка.

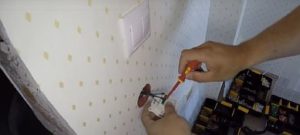

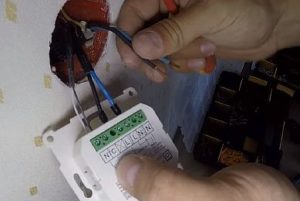

• Температурният сензор е свързан към клеми 6-7. Не е необходима полярност. Съществуващите параметри на сензора за подово отопление показват, че неговото съпротивление при +25°C е 10 kOhm.

• Източникът на захранване се доставя:
• конектор номер 1 - фазовият кабел L е свързан към него;
• гнездо 2 - нула N.

• Нагревателният кабел е свързан, максимално допустимото ниво на ток е 16 ампера.
• проводник N се вкарва в третия терминал;
• в четвъртата - фаза Л.

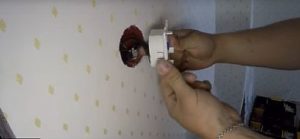

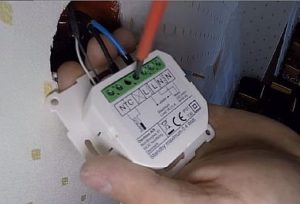

• За да поставите устройството в контакта, огънете го нагоре и поставете пръста си под проводниците. След това завъртете термостата надолу и го поставете в отвора.

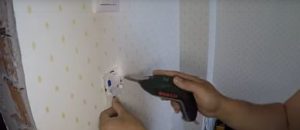

• Термостатът е закрепен към кутията с винтове.

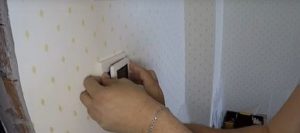

• Горният преден панел е поставен.

Термостатът е инсталиран, можете да продължите с тестването му.

Студените проводници на нагревателната рогозка са многожилни, така че трябва да бъдат затворени с капачки, преди да бъдат свързани към клемите. Захранващите проводници могат да бъдат свързани без капачки.

Фазиране

Фазирането е важна стъпка при свързването на термостат. Неправилното свързване на фазовия и нулевия проводник няма да повлияе на работата, но безопасността е под въпрос.

Ако проводниците са обърнати, когато уредът е изключен, нулевият проводник, а не фазовият, ще бъде прекъснат. В резултат на това фазовият проводник в системата за подово отопление няма да бъде прекъснат, което несъмнено е опасно.

Някои термостати са оборудвани с отделен превключвател, който при натискане изключва и двата проводника. Това обаче е възможно само при ръчно управление и не всички модели го правят. При автоматично управление се изключва само единият проводник.

Имате ли нужда от земя?

Термостатите често не са оборудвани със защитно заземяване. Това обикновено е отделен терминал, през който нагревателните проводници се свързват към проводника.

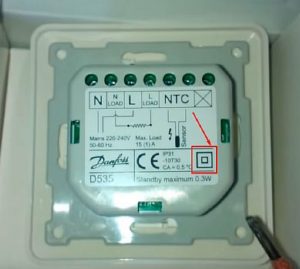

Самите устройства имат символ „квадрат в квадрат“, което показва двойна изолация.

Разлики в свързването на термостата в зависимост от вида на кабела

Схемите за свързване на термостат към системи за подово отопление с различни кабели се различават леко, но не са съществено различни. Кабелите имат различна структура и брой проводници и могат да бъдат двужилни или едножилни.

Свързване на двужилен кабел към термостата

Двужилният кабел има три жила под защитна обвивка. Две са проводими (кафява и синя), а едната е заземяваща (жълто-зелена). Този тип е предпочитан за системи за подово отопление, тъй като се свързва с термостата само в единия край.

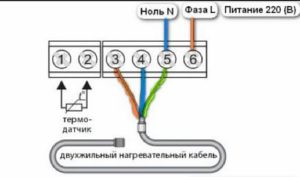

Диаграма на свързване:

• кафявият фазов проводник се поставя в клема 3;
• в 4 - синя нула;
• в 5 - заземяване.

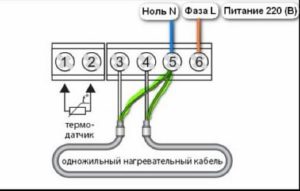

Едножилен кабел

Едножилният кабел има само един тоководещ проводник и втори заземяващ проводник. Характеристиките на свързване включват:

• Двата края на тоководещия кабел са свързани към контакти 3–4;
• Заземяването е свързано към 5.

Настройка

Популярните модели термостати разполагат със софтуерни модули. С помощта на устройството можете да настроите температурата на пода за произволен период от време. А сензорният панел ви позволява да направите това само с няколко докосвания.

Електрическият подов контролер се регулира, както следва:

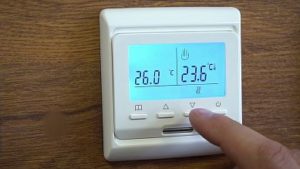

1. Натиснат е клавишът за захранване "0";
2. Температурата на нагряване се регулира с бутоните „нагоре“ и „надолу“;
3. Когато температурата бъде достигната, се показва „set“;
4. Желаното ниво на температура се показва на индикатора „работа“;
5. Захранването се изключва от бутона за включване/изключване.

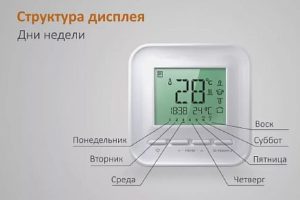

Настройване на дата и час

Панелът на термостата има икона „книга“. Този бутон се използва за задаване на дата, начално и крайно време. За да направите това, задръжте го натиснат заедно с бутона „нагоре“ за 5 секунди.

Отваря се меню, където можете да зададете часа и деня от седмицата (дните са представени с числа от 1 до 7). Запазете избраната опция, като натиснете бутона за захранване.

Настройка на отоплението по ден и час

Менюто се активира и чрез натискане на иконата „книга“ и задържането ѝ за 5 секунди.

В менюто първо се показват дните. За да изберете желаната опция, използвайте клавиша „резервиране“, както и клавишите „нагоре“ и „надолу“. Последователността на настройките е следната: ден, час, температура.

В тези условия денят е разделен на шест времеви периода - време:

• издигане;
• напускане на дома;
• връщане за обяд;
• оставяне на обяд;
• връщане вечерта;
• нощ.

Настройка на сервизното меню

Това меню се активира, когато устройството е изключено, с помощта на бутоните „книга“ и „захранване“. Тази опция ви позволява да:

• калибриране, превключване и едновременно активиране на сензори;
• задаване на температурен лимит;
• настройка на стъпката за включване/изключване на температурата;
• регулиране на нивото на отопление.

Освен това, това меню ви позволява да нулирате всички настройки.

Детски режим

За да предпазите екрана на термостата от случайно натискане, има функция за заключване. За да направите това, натиснете едновременно бутоните "нагоре" и "надолу" за 5 секунди. Това надеждно ще предотврати случайно задействане.

Както виждате, свързването на електрическо или филмово подово отопление към термостат е лесно – това е най-лесната стъпка при инсталирането на подово отопление. Следователно, всеки може да извърши този вид работа сам.

Видео инструкции: как да го свържете сами

Как да свържете подово отопление към термостат
