Как да тествате подово отопление с мултицет: за непрекъснатост, как да измерите съпротивление, как да тествате термостат или реле

От нашата статия ще научите как и кога да проверите подовото отопление и защо е важно да го направите по време на покупката.

Ще разгледаме също как да измерим напрежението с мултицет, как да тестваме кабела или фолиото за подово отопление и как да проверим температурния сензор и термостата. Ще обясним и как да тестваме отоплителна система без мултицет.

Проверете при покупка

Подовото отопление трябва да се провери при покупката. Отоплителното устройство се доставя с документация, в която са посочени неговите технически характеристики и ниво на съпротивление.

По искане на купувача, продавачът трябва да демонстрира всички функции на оборудването. С помощта на мултицет или тестер можете да измерите съпротивлението на изолацията, като настроите устройството на режим на високо съпротивление. Получените данни трябва да съответстват на информацията в техническата документация.

Препоръчително е да тествате подово отопление, преди да го закупите, в противен случай рискувате да закупите оборудване, което не работи.

Проверяваме напрежението в мрежата с мултицет

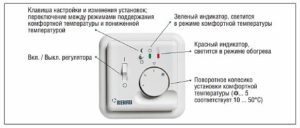

Ако инсталираното ви подово отопление не отоплява, първото нещо, което трябва да направите, е да проверите дали има захранване в мрежата. На термостата има индикатор за тази цел. Ако свети, възможно е настройката на температурата да е изключена или да е достигната минималната стойност.

Ако индикаторната лампичка не свети, няма напрежение и трябва да проверите предпазителя на таблото. Понякога предпазителят се изключва, което показва късо съединение.

За да локализирате повредата, изключете захранването и подовия кабел от термостата. След това използвайте мултицет, за да тествате секцията между панела и термостата.

Ако мултицетът показва нулево съпротивление, окабеляването е повредено в тази секция. Ако устройството показва по-висока стойност, повредата трябва да се търси другаде.

Първо, трябва да определите дали има електрически ток на входа на термостата. Ако тестът разкрие късо съединение, устройството е дефектно. В противен случай проблемът трябва да се търси в захранващия кабел.

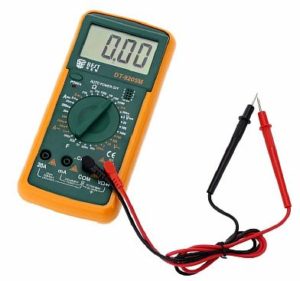

Мултиметър може да се използва за измерване както на съпротивление, така и на напрежение в подово отопление.

Как да тествате подово отопление за непрекъснатост с помощта на мултицет

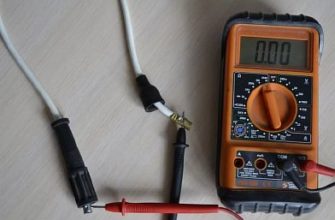

За да тествате електрическа подова отоплителна система за непрекъснатост с мултицет, независимо дали става въпрос за кабел, рогозки или фолио, не забравяйте да включите звуковия сигнал. Това се прави с помощта на иконата, разположена близо до скалата на омметъра.

Когато сондите се докоснат една до друга, се чува звук – това показва затворена верига. Ако сондите докоснат проводниците на подовото отопление, се чува зумер. Ако няма зумер, заключаваме, че проводниците са прекъснати.

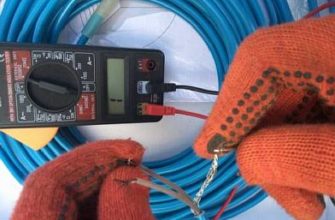

Можете да измерите съпротивлението на подовото си отопление с мултицет. Разделете показанието на 220 вата (мрежовото напрежение), за да определите тока, протичащ през кабела.

Тази стойност трябва да се умножи по напрежението (220V), за да се получи консумираната мощност. Тя трябва да съответства на спецификациите на производителя, с допустимо отклонение от 5%.

Всякакви несъответствия от по-високата страна показват наличието на неизправности в нагревателя.

Когато инсталирате подово отопление на базата на фолио, можете да използвате мултицет, за да измерите съпротивлението на цялата система или на всяка отделна лента. Ако показанията не съответстват на спецификациите, проблемът е във фолиото. Затова трябва да проверите целостта на проводниците и качеството на техните връзки.

Висока консумация на енергия

Ако измерената консумация на мощност значително надвишава спецификациите на производителя, е възникнало късо съединение. Това обикновено се случва, когато изолационният слой на проводниците е повреден.

В този случай една зона ще се нагрее силно, докато друга изобщо няма да се нагрее. Работата в този режим води до до висока консумация на електроенергия, освен това, системата бързо ще се повреди.

Този проблем може да бъде решен чрез премахване на довършителния материал в зоната, където изолацията е повредена, и ремонт на дефектния участък от проводника.

Ремонтите включват изолиране на оголените жици с електрическа лента. Ако кабелът е разположен под бетонна замазка, това може да бъде доста трудно.

Ниска консумация на енергия

Ако мощността на системата за подово отопление е значително по-ниска от номиналната ѝ стойност и отчитането на съпротивлението е безкрайно, има отворена верига. Продължаващата работа в този режим ще доведе до изгаряне на кабела.

За да отстраните проблема, трябва да локализирате повредата. Но първо трябва да изключите системата от захранването и регулатора. Може да се използва генератор за високо напрежение или термовизионна камера, за да се локализира повредата. Като ги прекарате над пода, ще чуете звук от мястото, където е възникнала повредата.

Това е мястото, където трябва да се отстрани обшивката, за да се получи достъп до скъсания проводник. Скъсаните проводници са защитени, свързани с втулка и захванати с клещи.

Втулката, предварително монтирана върху секцията, се нагрява с топлинен пистолет, което води до компресия и по този начин запечатване на проводника. След това в помещението може да се монтира довършителният материал.

Липса на съпротивление в системата

Нулевото съпротивление показва късо съединение. Ако липсва обшивка или се отстранява лесно, повредата може да се открие чрез проста проверка. Там, където е възникнало късото съединение, изолационният слой ще бъде повреден (стопен, изгорен или оголен).

Ремонтните дейности се състоят във възстановяване на изолационния слой.

Как да проверя температурен сензор с мултицет?

Температурният сензор е устройство, базирано на резистор, така че има собствено съпротивление, което може лесно да се провери с мултицет. Тъй като сензорът е разположен между нагревателните елементи, съпротивлението на неговия резистор се влияе от температурата на отопляемия под. Колкото по-висока е температурата, толкова по-ниско е съпротивлението. Например, ако подът се нагрява до 5 градуса по Целзий, устройството ще покаже 22 kOhm; при 40 градуса по Целзий ще покаже 6 kOhm.

Преди да тествате температурния сензор, свалете лицевата плоча на контролера и развийте монтажния блок. След това, използвайки мултицет, настроен на режим омметър, измерете съпротивлението на сензора.

Сравнява се с фабричните настройки. Разминаване от повече от 5 kOhm, или стойност 0, показва дефектно устройство и изисква подмяна. Това е лесно да се направи, ако са спазени инструкциите за монтаж на сензора и той е поместен в гофрирана тръба. Просто извадете устройството от тръбата и го сменете.

Има съвременни модели термостати, които показват информация за повреда на сензора на сензорния си екран.

Как да тествате термостат и реле

Термостатът е устройство, използвано за регулиране и управление на отоплителната система. Най-честите повреди в термостатите са релето или кондензаторът.

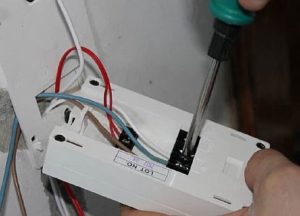

Ремонтът им е скъп, така че е по-практично просто да смените целия уред. Има обаче една възможна причина за повреда на подовото отопление: лоши кабелни връзки към клемите на контролера. Този проблем е лесен за отстраняване сами. Просто затегнете винтовите връзки.

Преди да тествате термостата, първо проверете дали устройството е свързано правилно съгласно схемата. Ако всичко е наред, изключете нагревателните елементи от контролера и проверете за напрежение на контактите.

За да направите това, задайте минималната температура и подайте 220 V. С помощта на мултицет измерете напрежението на контактите; то трябва да съответства на входа 220 V.

След това трябва да се уверите, че релето работи правилно. Поетапната проверка се състои от следните стъпки:

1. Термостатът е настроен на минимална температурна стойност.
2. Напрежението се подава и измерва; то трябва да е равно на 220 W.
3. Превключвателят е превключен в режим „Включено“.
4. Настройте устройството на максимална температура; трябва да чуете щракване, което показва, че релето се е включило, ако устройството работи правилно. В този момент напрежението върху контактите, водещи към нагревателя, трябва да бъде 220 W.
5. Най-ниската температура се задава отново и отново релето трябва да изключи захранването с напрежение.

Как да тествате без мултицет

Ако нямате мултицет, има метод за проверка на работата на подово отопление с помощта на обикновена крушка.

Стъпки за тестване на термостата:

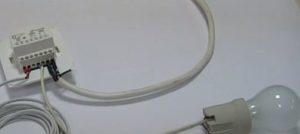

1. Свържете термостата към захранването съгласно схемата. Клема L е фазната клема, а клема N е неутралната. Свържете температурния сензор и електрическата крушка към него; последната служи като индикатор.

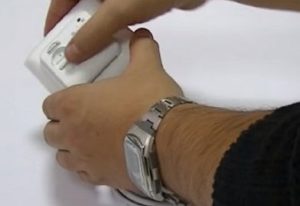

2. Изключете контролера от захранването, като използвате превключвателя.

3. Задайте лоста, отговорен за нивото на температурата, на максимум.

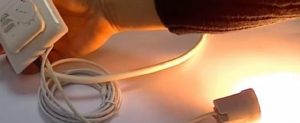

4. Ако термостатът е в изправност, лампичката ще светне.

Можете също да тествате сензор за подово отопление без мултицет по подобен начин. Следвайте всички стъпки по-горе, но настройте термостата на средна температура, вместо на максимална.

След това сензорът се държи в ръката. Температурата трябва да се настрои обратно на максимум. В този момент светлината ще светне. Когато температурният сензор се загрее от топлината на ръката, той ще изгасне. След като се охлади, сензорът ще сигнализира на термостата и светлината ще светне отново.

Има и друг начин за тестване на термостат за електрическо подово отопление без мултицет:

• изключете захранването в панела;
• свържете кабелите на подовото отопление директно към електрическия панел, без термостат;
• Включете захранването и изчакайте половин час, след което вижте дали подът се нагрява; ако е така, проблемът е в регулатора.

Важно е да проверите вашия отопляем кабел или инфрачервен под няколко пъти. Първо, при закупуване на отоплителното устройство, след това след монтажа на нагревателя (преди изливане на замазката и полагане на финалния слой) и накрая при пускане на отоплителната система в експлоатация.

Освен това е необходимо тестване, ако подът спре да се нагрява по време на работа. Най-добре е да свържете мултицет за този тест, но ако няма такъв, можете да го тествате с импровизирани средства.
