Инструкции за това как да се извърши изпитване на налягането на тръби за подово отопление с въздух и вода

Преди да използвате подово отопление с вода, е необходимо първо да проверите функционалността и наличието на течове, като проведете така нареченото изпитване под налягане.

В тази статия ще обсъдим видовете и методите за изпитване на налягането на подово отопление, а също така ще научите как да го направите сами. Ще разгледаме и всички видове компресори, предназначени за тази цел, като определим техните предимства и недостатъци.

Защо е необходимо да се прави тест за налягане на подово отопление?

Изпитването под налягане на отоплителна система е изпитване под високо налягане на нейните тръби и фитинги за течове. Това изпитване помага за идентифициране на течове и други дефекти. Всеки отоплителен кръг трябва да се тества отделно.

Изпитване под налягане на отопляеми подове се извършва преди изливане на бетонната замазка и полагане на финалното покритие, така че ако се открият дефекти, те да могат лесно да бъдат коригирани.

Ако хидроподът е монтиран в дървена къща по "сух" метод, тогава той също трябва да бъде тестван, преди тръбите да бъдат покрити с гипсофазерни листове.

Видове компресори: кой да изберем?

Компресорите, използвани за тестване на подово отопление, могат да бъдат ръчни или електрически.

Основната им функция е да изпомпват вода или въздух в тръбопровода. Работата на устройството се следи с помощта на манометър.

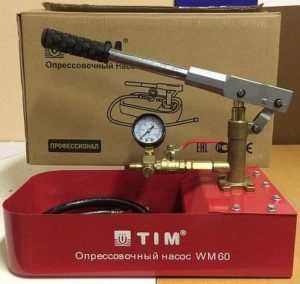

Ръчни помпи

Ръчните инструменти за изпитване на налягане са механични. Техните предимства включват ниска цена, лесна поддръжка и лекота на използване. Те са преносими и не изискват източник на захранване. Механичните компресори включват всички необходими компоненти, като маркучи, манометър и резервоар.

Недостатъкът е ниската му производителност. Ако решите сами да извършите изпитване под налягане с такава помпа, ще са необходими значителни усилия, за да се постигне висококачествено изпитване.

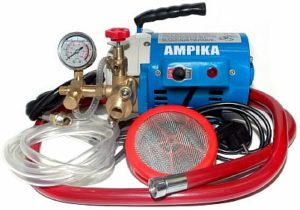

Електрически

Електрическите компресори са по-обемисти и по-скъпи, но са напълно автоматизирани. Използването им не изисква никакви усилия. Хидравлична помпа лесно постига всякакво налягане в системата. Тези устройства се използват по-често от професионалисти, които се нуждаят от чести тестове за налягане с голям обем.

Въпреки високата цена на такива помпи, значително предимство е повишената им производителност, тъй като устройството е оборудвано с мотор, което спестява време и усилия.

Кой да избера?

При избора на типа помпа за изпитване под налягане е необходимо да се вземат предвид следните точки:

• обем на отоплителната система;
• честота на изпитванията под налягане.

Ако трябва да извършите тест за налягане на малка система, ръчният компресор е напълно подходящ вариант, а закупуването на скъпо електрическо устройство няма смисъл.

За да тествате отоплителната система в голяма стая, мощността на това оборудване може да не е достатъчна, така че е по-добре да закупите електрическа компресорна помпа.

Препоръчваме закупуването на устройства със стоманен, а не пластмасов корпус и оборудвани със специални клапани, които предотвратяват повишаването на налягането над нормалното.

Методи за изпитване на налягане на подово отопление с вода

Изпитването на налягане на подово отопление може да се извърши по няколко начина:

• гореща охлаждаща течност;
• студена вода;
• въздух.

Преди извършване на изпитване под налягане се препоръчва промиване на главната линия с обикновена вода от чешмата, за да се отстранят всички възможни замърсители.

За да направите това, трябва да напълните и след това да източите водата от тръбопровода няколко пъти. Когато водата стане напълно бистра, можете да спрете процедурата.

Изпитване на налягането на топла вода

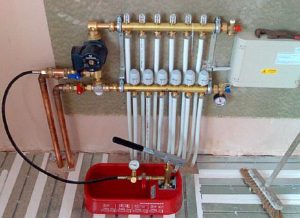

Преди да се извърши изпитване под налягане на топъл воден под, е необходимо да се разточи тръбопроводът и да се монтира колектор, към който са свързани веригите.

Нека разгледаме процеса стъпка по стъпка:

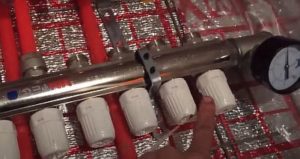

1. Връщащите клапани са затворени на колекторния блок.

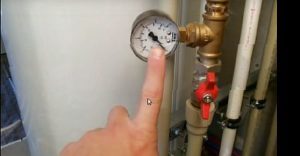

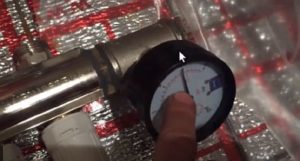

2. Налягането е настроено на около 2,5 атмосфери.

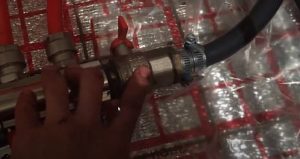

3. Главната линия се пълни с вода през захранващите тръби. Чува се съскащ звук, който показва, че въздух излиза от клапана на Маевски или през обезвъздушителния отвор.

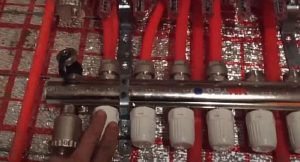

4. Отворете единия вентил на връщащата линия, за да изпуснете въздуха. Когато водата започне да тече, всички въздушни джобове са освободени и вентилът може да се затвори. Тази процедура трябва да се повтори за всички вериги.

Наличието на въздух в тръбопровода причинява образуването на кухини, което намалява ефективността на системата, тъй като това води до намаляване на налягането.

5. Клапанът пред захранващия гребен е затворен и отворен пред връщащия.

Важно е постепенно да се повишава температурата на охлаждащата течност по време на хидротеста, като се започне от 20°C и се увеличава с 5°C на всеки няколко часа. През това време проверете подовото отопление за течове. Ако откриете такива, източете водата от главната тръба и отстранете теча.

След това тръбопроводът се пълни отново с вода и се оставя за 2-3 дни за допълнителни тестове и наблюдение, за да се установят евентуални проблеми.

Ако не се открият други дефекти, температурата на нагряване на охлаждащата течност постепенно се намалява. Изливането на замазката започва едва след като системата се охлади.

Изпитване на налягане със студена вода

Изпитването под налягане на топъл хидравличен под със студена охлаждаща течност трябва да се извърши под повишено налягане. Тръбопроводът трябва да се изпомпва с охладена вода при налягане два пъти по-голямо от работното налягане. Системата се тества в продължение на два дни, което е достатъчно за установяване на евентуални дефекти.

Както в първия случай, проблемите се коригират и тестът се повтаря.

Тестване на подово отопление с въздух

Често, когато няма вода, собствениците на жилища са изправени пред въпроса как да натиснат топъл воден под с въздух.

Ще ви кажем как да направите това и при какво налягане трябва да се тества системата.

Поетапният процес на изпитване на въздушно налягане на подово отопление е следният:

1. Всички клапани са затворени, включително клапанът на Маевски. Ако има автоматични обезвъздушители, те се развиват и запушват по време на изпитването под налягане.

2. Налягането се настройва на два пъти работното налягане (4-5 атм.). Това се прави с помощта на компресор или автомобилна помпа. За изпомпване на въздух с тези устройства е необходим маркуч, който е свързан с фитинг и вентил.

3. Налягане се създава само в кръговете на подовото отопление. Не трябва да има натрупване на налягане между колектора и котела, тъй като повечето отоплителни устройства могат да издържат на налягане до 3 атм; в противен случай те могат да се повредят. Следователно, участъкът от колектора до котела трябва да се тества под налягане отделно.

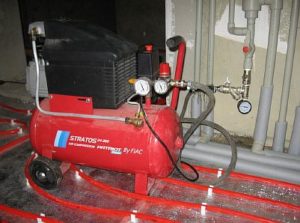

4. След като главната линия се напълни с въздух, захранването се затваря и конструкцията се оставя за един ден. През това време налягането в системата трябва да се следи. Лек спад на налягането е приемлив.

5. Ако налягането падне, идентифицирайте местата с течове. За да направите това, покрийте местата, където е вероятен теч, със сапунен разтвор. Почистващ препарат за стъкло или сапунена вода ще свършат добра работа. Разтворът ще се разпени там, където въздухът излиза от тръбопровода.
6. Проблемите се отстраняват и изпитването под налягане се повтаря.

Едва след като се уверите, че отоплителната система е без дефекти, можете излейте замазката.

Струва си да се отбележи, че при тестване на хидроподове под високо налягане съществува риск тръбопроводът да изскочи от мястото си. Това може да се случи, ако системата е била закрепена с монтажна лента.

За да избегнете това, монтирайте маяци за строителен разтвор преди изпитването под налягане. След като се втвърдят, те ще образуват рамка, като по този начин ще закрепят тръбопровода. Ако тръбите са закрепени към метална мрежа, тази процедура не е необходима.

Кой метод трябва да избера?

Много хора се чудят кой метод за тестване е най-подходящ за подово отопление. Методът с въздух е по-удобен, тъй като не винаги е възможно системата да се стартира навреме, когато настъпи студено време, което крие риск от замръзване на целия тръбопровод.

Изпитването на въздушно налягане ще предотврати подобни проблеми. Това е важно за подово отопление, тъй като охлаждащата течност може лесно да се източи от радиаторите, докато при подово монтирани отоплителни системи това е доста трудно.

Но с метода с въздух е трудно визуално да се идентифицира течаща връзка или секция от тръба, през която ще излиза въздух. С вода подобни проблеми не възникват и веднага ще идентифицирате правилното място.

Освен това, при избора на метод за тестване на отоплителна система, трябва да се вземе предвид видът тръби, от които е направена системата за отопление на вода.

Характеристики на хидравличните изпитвания в зависимост от вида на тръбите

Може да се монтира хидравлично подово отопление използване на различни видове тръби:

1. Металопластични тръби. При изграждане на отопляеми подови системи с металопластични тръби се препоръчва извършване на изпитване под налягане чрез изпомпване на студена вода. Максимално допустимото налягане трябва да бъде 6 бара. Изпитването се извършва в рамките на 24 часа.

Ако налягането остане постоянно, всичко е нормално и можете да продължите със замазката. Важно е обаче да запомните, че изливането се извършва под налягане в системата. Освен това, ако тестът се извършва при налягане над 4 бара, обезвъздушителните отвори трябва да бъдат затегнати, за да се предотврати изтичане на вода.

2. Тръбите от омрежен полиетилен се произвеждат по съвременна технология, която позволява омрежване на молекулите. При тестване на такива тръби се създава повишено налягане (поне 6 бара). Ако налягането падне след 30 минути, то трябва да се възстанови и системата да се тества още 30 минути. След това процедурата трябва да се повтори и системата за подово отопление трябва да работи в този режим още 24 часа. Ако след този период налягането е спаднало с максимум 1,5 бара, тестът се счита за успешен.

Понякога, след тестване със студена вода, се препоръчва тестване с гореща охлаждаща течност. Това изисква проверка на всички съединения и връзки в продължение на няколко дни. Ако налягането е нормално, замазката може да се излее, след като системата се охлади.

Правим първото изстрелване

Преди изливане на замазката в контура, трябва да се извърши пробен пуск. Това е необходимо, за да се провери качеството на контактите на подовото отопление. За целта е необходимо да се осигури правилна циркулация на охлаждащата течност и да се отстранят евентуални въздушни джобове.

Ако като охлаждаща течност се използва вода от чешмата, За подаване на антифриз е инсталиран специален клапан. Когато добавяте антифриз, ще трябва да използвате дюзата със спирателния клапан на колектора.

Първото стартиране трябва да се извърши в следната последователност:

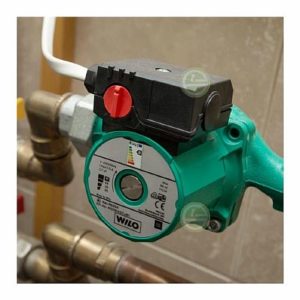

1. Вентилите преди разпределителния колектор са затворени, като по този начин се осигурява циркулация на флуида между котела и колектора. Помпата и котелът са включени, но не на пълна мощност. Всички свързващи контакти са проверени.

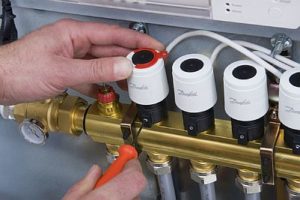

2. Вентилите на веригата се отварят. Започва се с контура, разположен най-отдалечено от котела. Когато веригата се загрее до температурна разлика от 5-10 градуса между входа и изхода, се стартира вторият клон, а след това и останалите клонове.

3. Ако подовото отопление е единственият източник на топлина, температурата на отопление се повишава до максималното ниво (60 градуса).

При комбинирано отопление работната температура се задава. В този режим подовото отопление трябва да работи 6 часа.

Както виждате, изпитването под налягане е ключова стъпка при инсталирането на хидравлично подово отопление. То е задължително и трябва да се извърши преди полагане на крайните слоеве на пода. В противен случай, ако хидравличният под не работи или се открие теч, крайното покритие и замазката ще трябва да бъдат премахнати.

Ако се съмнявате, че можете сами да извършите изпитване на налягането на тръбите за подово отопление, по-добре е да поканите специалисти.
