Свързване на инфрачервена подова отоплителна система – стъпка по стъпка инструкции със снимки и видео уроци

Подовото отопление на фолио е една от най-популярните системи за отопление на помещения. Липсата на радиатори и тръби за топла вода по стените вътре в дома, както и тръби за топла вода под пода, освобождава интериора от обемисти и неестетични конструкции.

Друг важен аспект е елиминирането на риска от наводняване в помещенията отдолу. Всичко това може да се постигне чрез инсталиране на инфрачервен под, а правилният монтаж на всички филмови нагревателни елементи ще донесе значителни икономически ползи.

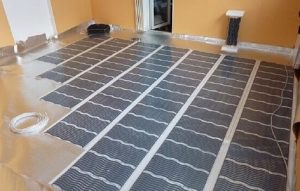

Монтаж на инфрачервен филмов под

Инфрачервеното фолио за подово отопление (IFWH) е тънък полимерен филм, върху който е отпечатана мрежа от плоски нагревателни елементи. Нагревателните ленти, изработени от пресована въглеродна паста (високоякостни въглеродни влакна), са обвити в защитна полимерна обвивка.

Дебелината на нагревателната рогозка е 3–4 мм. Централната отоплителна точка се монтира по сух метод. Процесът на монтаж и свързване отнема само няколко часа.

Инсталация

Филмовото отопление се монтира под всякакво подово покритие в листове или рула. То осигурява отлични резултати. инфрачервено фолио, поставено под ламината, линолеум, килим или друг подов материал с малка дебелина.

Една от най-често срещаните схеми за свързване на подово отопление на филмова основа е свързването на отоплителната система чрез термостат.

Диаграма на свързване

Има два често срещани метода за свързване на централно отопление към електричество: директно свързване към електрически контакт и свързване чрез термостат. Първият вариант е изпълнен с всякакви неудобства.

Трябва ръчно да включвате и изключвате подовото отопление, като го свързвате към електрическата мрежа чрез превключвател. Това е доста неудобно и е рентабилно само когато цената за инсталиране на инфрачервена система (за малка отопляема площ) е значително по-ниска от цената на термостат.

Свързването на инфрачервен под с термостат е лесно. Просто следвайте съветите и инструкциите по-долу, както и инструкциите, включени в комплекта, за да получите ефективен под с подово отопление.

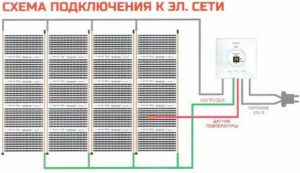

Диаграмата по-долу показва двустранно свързване на нагревателни лентиИма едностранно свързване на медни шини, но е възможно и всяко друго свързване. И двата варианта са еднакво правилни.

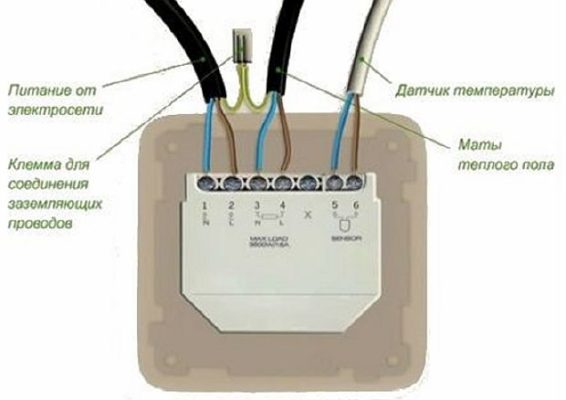

Два проводника от инфрачервеното покритие, проводник от температурния сензор и два захранващи проводника се събират в пиновете на термостата.

Термостатът получава информация за нивото на подово отопление чрез температурен сензор. Чрез сравняване на действителната температура на подовото отопление със зададената стойност, микропроцесорът на контролера изпраща сигнали към релето, за да включи или изключи системата за подово отопление.

Всеки комплект за инфрачервено подово отопление се предлага с подробни инструкции за монтаж, включително свързване на всички компоненти в една система и свързване към електрическата мрежа.

С помощта на това ръководство, собствениците на жилища могат лесно сами да сглобят и пуснат в експлоатация инфрачервени подови отопляеми подове. За да направите това, просто следвайте стъпките по-долу.

1. Подгответе основата на пода.
2. Рязане на инфрачервено филмово покритие.
3. Избор на оптимално напречно сечение на проводника.
4. Свързване на фрагменти от инфрачервени отопляеми подове.
5. Избор на място за термостата и неговия монтаж.
6. Монтиране на температурен сензор.
7. Заземяване на ИТП.
8. Първо въвеждане в експлоатация.

Как да свържете подово отопление към термостат

Подготовка на основата на пода

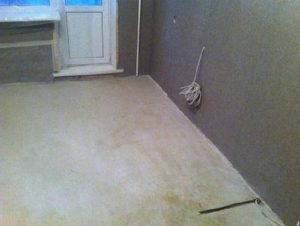

Преди монтажа на централното отопление се отстранява старото подово покритие. В зависимост от състоянието на подовата настилка, пукнатините и дупките се запълват с циментова замазка или се полага изцяло нова циментова замазка. След като замазката се втвърди, се монтира подложката, включена в комплекта на подовото отопление.

Целта на подложката е да насочи колкото е възможно повече топлина нагоре върху подовото покритие.

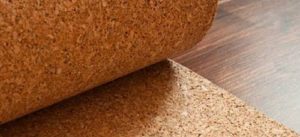

Заедно с тънка подплата, експертите препоръчват използването ѝ като подложка коркови листове с дебелина 4–5 ммПри полагане на ламиниран паркет е важно да се уверите, че отдолу няма издатини. Коркът позволява скриване на връзки и кабели в плътната си повърхност.

За да направите това, използвайте нож, за да изрежете желаната форма в корковите листове. За да прокарате кабелите, просто раздалечете корка, създавайки празнини за окабеляването.

Рязане на инфрачервено филмово покритие

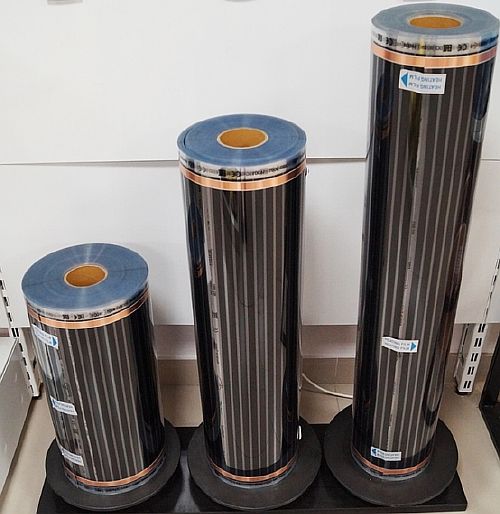

Преди монтажа на инфрачервените ленти, върху плана на помещението се чертае схема на разположението на фолиото. Инфрачервените фолиа се продават на ролки с ширина 50 см, 80 см и 100 см.

Дължината на ролките може да варира от 6 м до 12 м. Благодарение на специалното разположение на нагревателните елементи, лентите могат да се режат на всеки 25 см по дължина на ролката.

Следвайки инструкциите, поставете лентите така, че краищата им да са на 50 см от стените. Предвид условията на рязане, лентите могат да се полагат върху основите на помещение с всякаква форма и размер.

Избор на оптимално напречно сечение на проводника

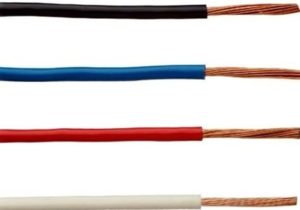

Нагревателни фолиа с ширина 0,5 м, 0,8 м и 1 м и стандартни дължини 6 м, 8 м и 12 м се свързват с PV-3 кабел. Той предлага повишена гъвкавост благодарение на многожилния си проводник. PVC обвивката служи като надежден изолатор.

Напречното сечение на проводника се избира в зависимост от мощността на електрическите компоненти на подовата система. За нива на мощност на ISP до 1500 W, лентовите връзки се извършват с проводник 1,5 mm2.².

Ако мощността на нагревателното покритие е в диапазона над 1,5 kW до 3,5 kW, тогава се използва проводник с напречно сечение 2,5 mm.²Когато купувате комплект инфрачервено подово отопление, обърнете внимание на опаковката. Производителят винаги посочва мощността на оборудването в киловати.

За да осигурите правилно свързване на инфрачервената подова отоплителна система, използвайте проводници с червена, синя, бяла и черна PVC обвивка. Например, за последователно свързване на левите шини използвайте червения фазов проводник, а за десните шини използвайте проводника със синя обвивка. Бял проводник се използва за свързване на температурния сензор, а черен проводник се използва за заземяване.

Свързване на секции за инфрачервено подово отопление

Свързването на инфрачервения филм се извършва, както следва:

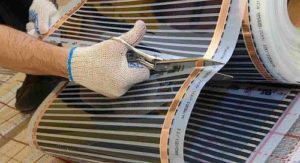

• ITP лентите се нарязват с ножица на секции с необходимата дължина, строго по белите линии на рязане. Фолиото се поставя върху подложка;

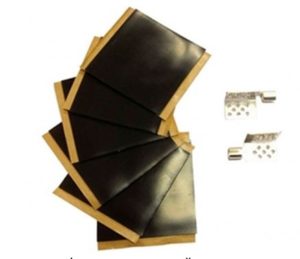

• вземете монтажен комплект, състоящ се от две контактни скоби и необходимото количество битумна изолация;

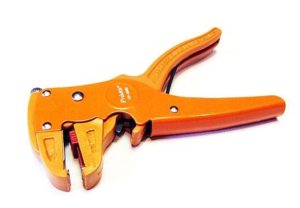

• Оголете краищата на захранващите проводници с дължина приблизително 18 мм. Това се прави най-добре със специален инструмент за оголване. Той внимателно премахва изолацията, без да поврежда многожилната сърцевина.

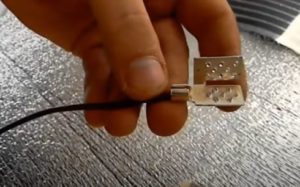

• Оголените краища на проводниците се усукват в плитка и се вкарват в слотовете на краката на скобата. Те се кримпват с клещи;

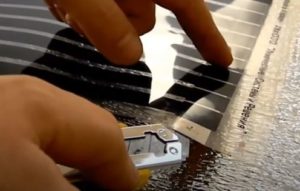

• внимателно повдигане на слоя полимерно фолио върху медната шина с нож;

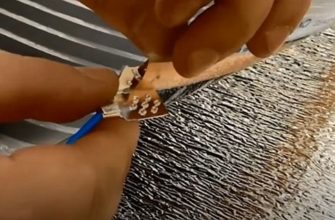

• В получената кухина се вкарва скоба, така че краят на шината да попадне между двете крила на контактната част. Те се кримпват с клещи;

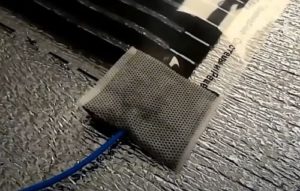

• Подгответе битумната лента. Разрежете лентата наполовина, отстранете изолацията и я закрепете към скобата. Притиснете половинките на битумната лента една към друга с пръсти, докато се образува хомогенна маса;

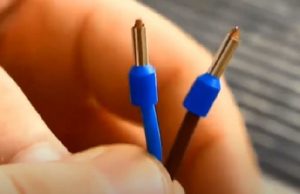

• За свързване на захранващите проводници към термостата, на краищата им се поставят кримпващи втулки с изолиран фланец. Втулките се кримпват с помощта на специални клещи;

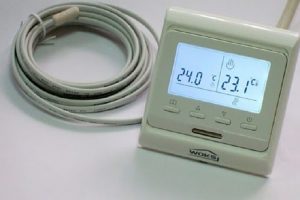

Избор на място за термостата и неговия монтаж

Свързване на термостатен комплект 70

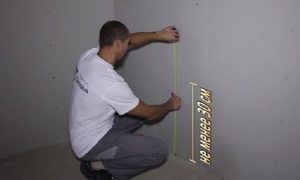

Термостатът трябва да се монтира на стената възможно най-близо до зоната на отопление. Оптималната височина за устройството е 30–40 см от повърхността на пода.

Някои инструкции на производителите на IHU препоръчват монтирането на термостата на височина 90 см от перваза. Струва си да се отбележи, че първият вариант значително намалява дължината на захранващия кабел и кабела на температурния сензор.

За да се избегне изрязването на допълнителни канали в стените за поставяне на кабела на термостата, той се поставя до електрическия контакт. Те могат да бъдат свързани с помощта на една рамка. Ако това не е възможно, захранващият кабел се прокарва през стената чак до електрическото табло, където се свързва с отделен прекъсвач.

Ако инфрачервените отопляеми подове са монтирани в неотопляеми помощни помещения (остъклени балкони, лоджии и др.), термостатът се монтира по-близо до входната врата.

Ето няколко съвета как да свържете инфрачервено подово отопление към термостат:

• Корпусът на термостата най-често се монтира скрито, тоест е вграден в конструкцията на стената;
• На определеното място на стената използвайте перфоратор, за да изрежете място за кутията на термостата и да пробиете жлеб до пода;
• краищата на захранващите проводници за инфрачервения отопляем под, температурния сензор и електрическата мрежа са изведени навън;

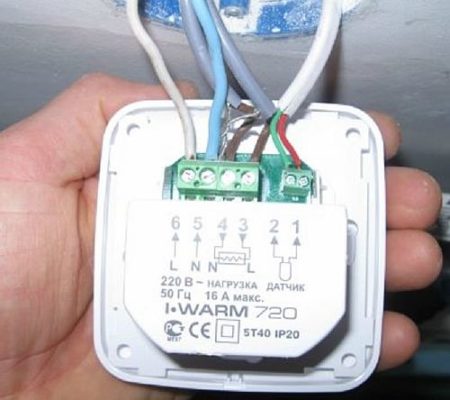

• Разположението на проводниците на гърба на корпуса се определя съгласно схемата на свързване, използвайки термостата ITP. Снимката по-долу показва как трябва да се направи това;

• термостатът е фиксиран на мястото на монтаж;
• Жлебът се запълва с хоросан и шпакловка.

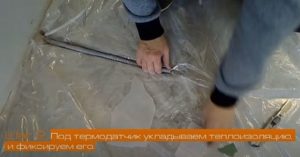

Инсталиране на температурен сензор

Монтирам температурния сензор преди полагане на инфрачервените подови отоплителни панели, като следвам тези стъпки:

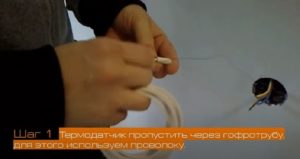

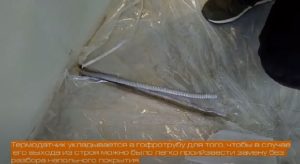

• проводникът с температурния сензор се издърпва през гофрирана тръба, която се извежда от седалката на термостата до основата на пода;

• Разположението на сензора в гофрираната тръба позволява подмяната му в случай на повреда, без да се повреди стената или подовото покритие;

• краят на гофрираната тръба се отрязва по такъв начин, че сензорът да остане изолиран отдолу и отворен отгоре;

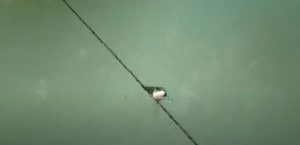

• при полагане на основата в нея се прави изрез за сензора;

• Към сензора е прикрепено парче тиксо. При полагане на инфрачервената лента тя се притиска към температурния сензор.

Свързване на електрическа подложка за подово отопление към термостат от GRAND MEYER.

Заземяване на ITP

По време на работа на инфрачервено подово отопление могат да възникнат различни аварийни ситуации, които биха могли да доведат до късо съединение. Това може да доведе до пожар. За да се предотврати това, абонатната станция трябва да бъде заземена.

За да направите това, краищата на контура на инфрачервеното подово покритие се запечатват с алуминиева лента. В точката, най-близка до термостата, единият край на проводника е прикрепен към алуминиевата рамка, а другият е свързан към пиновете на термостата, където има заземяваща клема. Заземяващата клема е показана на снимката по-долу.

Клемата трябва да бъде свързана с проводник към заземителната шина. Ако в помещението няма такава, армировката на стоманобетонната стена може да служи като заземителна шина. Използва се перфоратор за отстраняване на защитния бетонен слой, докато арматурните пръти се оголят. Заземителният проводник се закрепва към тях.

Първо въвеждане в експлоатация

При първото тестване на инфрачервени отопляеми подове трябва да се вземат всички предпазни мерки в случай на неочаквано късо съединение.

През първите няколко часа работа, електрическите компоненти на системата за централно отопление ще използват част от генерираната топлина, за да изсушат новия под. Впоследствие цялата система ще достигне зададената температура много по-бързо.

Обикновено това отнема 2-3 седмици редовно отопление на помещението с инфрачервено подово отопление.

Заключение

При монтаж на инфрачервени отопляеми подове е необходимо стриктно да се спазват всички изисквания за полагане на отоплителното покритие, както е посочено в инструкциите на производителя.

Ако е инсталирана и експлоатирана правилно, IWP ще издържи няколко десетилетия.
