Омрежен полиетилен за подово отопление: предимства при избора на тръби, самостоятелно инсталиране стъпка по стъпка

Подовото отопление набира популярност всяка година. Но за да се гарантира неговата надеждност и издръжливост, Важно е да изберете правилните тръби, а именно материалът, от който са изработени.

В тази статия ще разгледаме подробно техническите характеристики, предимствата и недостатъците на подовото отопление от омрежен полиетилен, как да го инсталирате сами и други.

Характеристики на материала

Тръбите за подово отопление са изработени от различни материали: мед, метал-пластмаса, но най-модерният вид се счита за тръба, изработена от омрежен полиетилен.

Омреженият полиетилен е вид етилен, произведен чрез химическа и физическа манипулация. По време на производството молекулите на етилена се сливат в триизмерна клетъчна мрежа. Този модел беше наречен PEX.

Сила

Здравината на този продукт се осигурява от напречни съединения, образувани по време на производствения процес, в допълнение към надлъжните. Степента на разширение на PEX тръбите варира от 250 до 800%.

Освен това, за разлика от полипропилена, материалът има повишена издръжливост и не се влошава дори при значителни температурни промени.

Температурна устойчивост

При използване на маркучи от омрежен полиетилен, препоръчителната максимална температура е 140 градуса по Целзий. Процесите на топене обаче започват при температури над 190 градуса по Целзий.

Най-ниската температура, която този тръбопровод може да издържи и при която се запазва здравината и еластичността на продукта, е -50 градуса по Целзий.

Моля, обърнете внимание: Омреженият полиетилен има повишена устойчивост на краткосрочни температурни колебания.

Поради това се препоръчва за употреба в нискотемпературни отоплителни системи, където нагряването не е значително и температурните колебания са чести. Полиетиленът обаче трябва да се използва в зони, където тръбопроводът е постоянно горещ.

Физически свойства

Въпреки високата плътност на PEX тръбите, материалът е мек и еластичен и има следните свойства:

• течности и газове не преминават през него;
• Лесно се огъва, което ви позволява да правите най-резките завои.

Химични свойства

Подобреният производствен процес – омрежване – е направил полиетилена по-устойчив на органични и неорганични влияния, а също така не се влияе от разтворители.

Освен това, материалът е устойчив на негативните въздействия на околната среда, включително слънчева светлина и кислород. Това качество се дължи на защитното антидифузионно покритие, което се намира в повечето PEX модели.

Други характеристики

Полиетиленовите контури имат диаметри от 10 до 200 мм. За хидравлично подово отопление препоръчителният диаметър е 16 мм.

Основни технически характеристики:

• дебелина на стената - 2 мм;
• тегло на метъра - 110 г;
• обем на измервателния уред - 0,113 л;
• плътност - 940 кв. м3;
• топлопроводимост - 0,39 W/mK.

Предимства и недостатъци на омрежения полиетилен

Тръбите от омрежен полиетилен, както всеки друг вид, имат своите плюсове и минуси.

Предимства:

1. Неговата еластичност позволява да се използва при полагане на вериги с големи извивки, без риск от прегъване на продукта.
2. Екологичен - не съдържа вредни компоненти, така че при нагряване не се отделят вещества, опасни за човешкото здраве.
3. Температурата на горене е висока – пълното топене започва при 400 градуса по Целзий. Но дори по време на разлагането, всички компоненти са нетоксични.
4. Характеристики на работата – устройството не гние, устойчиво е на корозия и е устойчиво на химикали. Всичко това гарантира дълъг експлоатационен живот на хидравличните подови отоплителни системи, изработени от този материал.
5. Устойчивост на замръзване - не се получава деформация при значителни минусови температури.
6. Той има звукопоглъщащи свойства — под с нагревателен елемент, изработен от омрежен полиетилен, работи безшумно.
7. Притежава свойството „памет на формата“ – може да възстанови първоначалния си вид.
8. Има приемлива цена.

Струва си да се споменат и малките недостатъци на тръбите от омрежен полиетилен. На първо място, те са свързани с някои трудности при монтажа.

Извивките на тръбите изискват сигурна опора. Освен това, при монтажа им в системата за подово отопление трябва да се внимава изключително много, за да се избегне повреда на защитното покритие.

Друг недостатък е отрицателното въздействие на преките ултравиолетови лъчи, които правят материала крехък.

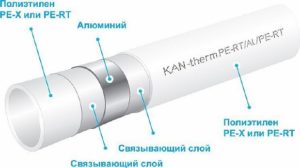

Изграждане на полиетиленови тръби

Полиетиленовият контур е многослойна структура с подсилващ слой. Подсилването увеличава здравината на продукта, намалява неговото разширение и омекотява вътрешните пикове на налягане.

Армировъчният слой може да бъде полипропилен, фибростъкло, алуминиево фолио или листове. При свързване на няколко тръби, този слой трябва да се оголи на дълбочина 1 см.

Важно е да знаете! Струва си да се отбележи, че за системи за подово отопление най-често се използва неармирана верига.

Освен това, омреженият полиетилен има „кислородна бариера“ – антидифузионен слой. Този слой присъства във всички PEX продукти. Без него кислородът прониква по-дълбоко, което води до, макар и бавно, разграждане на продукта.

Има няколко вида омрежен полиетилен, които се използват при производството на тръби за подово отопление:

1. PEX се произвежда с помощта на водороден пероксид. Омрежването с пероксид осигурява здравина и еластичност. Тези тръби имат най-добра молекулярна памет.
2. PEX-b — силанът се използва за зашиване на полиетилен; той свързва до 80% от молекулите. Получените контури са подобни по здравина на тези от PEX-тип, но са по-малко еластични и по-зле запазват формата си.
3. PEX-c — омрежването се постига с помощта на радиоактивно лъчение. Тръбите са по-малко гъвкави, което може да доведе до прегъвания по време на монтажа. Тези прегъвания се елиминират с помощта на муфа.
4. PEX-d - азотът се използва за омрежване, но технологията е сложна и рядко се използва.

Видове фитинги за свързване на омрежен полиетилен

Днес за свързване на полиетиленови тръби се използват следните видове фитинги.

Тръби и фитинги за отоплителни и водоснабдителни системи // FORUMHOUSE

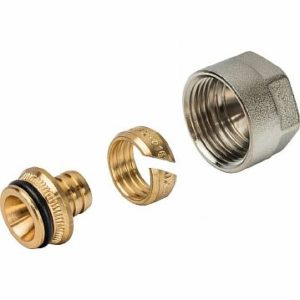

Компресия

Компресионните фитинги, известни още като кримпващи фитинги, са разглобяем метод за свързване. Фитингът се състои от гайка, разцепен пръстен и нипел, най-често изработени от месинг.

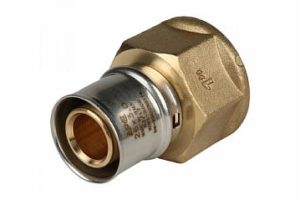

Прес фитинги

Този тип фитинг създава трайна връзка, която е здрава и издръжлива. Препоръчва се за употреба в конструкции с връзки и в системи с високо налягане и висока температура.

Пресовият фитинг се състои от тяло, компресионен пръстен и втулка.

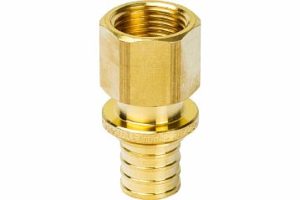

Аксиален

Аксиалният фитинг е устройство, състоящо се от нипел и втулка. Монтира се с помощта на инструменти за разширяване и опъване.

Монтаж на подово отопление с тръби от омрежен полиетилен

Процесът на монтаж на подово отопление с помощта на контури от омрежен полиетилен е стъпка по стъпка процес на полагане на структурните слоеве. Общата дебелина на конструкцията е приблизително 15 см.

Подово отопление от омрежен полиетилен

Подготвителна работа

Преди да започнете инсталирането на системата, трябва да изпълните някои подготвителни стъпки. Първо, трябва да решите вида на тръбите и компонентите.

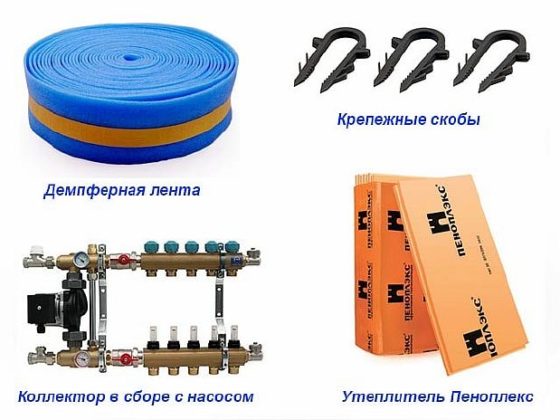

За да инсталирате конструкция с отопление, ще ви е необходимо:

• полиетиленов тръбопровод;
• разширителен резервоар;
• бойлер за затопляне на вода;
• циркулационна помпа;
• ВиК арматура;
• крепежни елементи;
• колектор, в идеалния случай с хидравлична стрелка;
• амортисьорна лента;
• изолационен материал и армировка;
• разтвор за замазка.

При избора на разпределителен блок се препоръчва да изберете устройство с балансиращи вентили и разходомери; това ще опрости процеса на регулиране на системата.

Всички необходими компоненти трябва да бъдат подготвени преди монтажа, за да се избегнат разсейвания по време на работния процес.

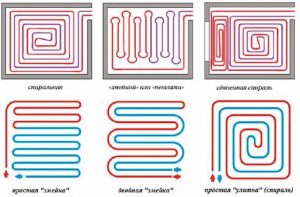

Диаграма на разположението на нагревателния елемент

Има няколко основни модела, използвани при полагане на тръби за подово отопление: "змия", "охлюв" и "двойна спирала":

1. Дизайнът „охлюв“ е най-разпространеният; той е лесен за инсталиране и осигурява равномерно отопление в цялото помещение, тъй като всички ъгли са 90 градуса.
2. Моделът „змия“ е по-сложен за монтаж, тъй като завоите могат да достигнат 180 градуса. Този модел работи добре с тръби от омрежен полиетилен, тъй като те се огъват лесно.

Когато избирате разположение за хидравлично подово отопление, вземете предвид специфичните характеристики на помещението. За големи площи се препоръчва разположение „двоен охлюв“ или „спирала“. Това разположение трябва да се използва и при зониране на площи въз основа на нивата на отопление.

При стандартна система "змия" или "охлюв", максималната дължина на главната линия е 60-80 метра. В помещения, където дължината значително надвишава ширината, размерът на веригата може да се увеличи до 120 метра, но диаметърът на тръбата трябва да е по-голям.

При полагане на тръби разстоянието между тях е от решаващо значение. Обикновено то е 10-35 см; колкото по-малко е разстоянието, толкова повече топлина ще пренася подът. В зони с високи топлинни загуби (близо до врати и прозорци), разстоянието трябва да се сведе до минимум, докато в центъра на помещението може да се увеличи. Тръбите трябва да се монтират на поне 30 см от стените.

Моля, обърнете внимание! Препоръчително е колекторът да се постави в центъра на апартамента или къщата; това ще осигури равномерно отопление на всички помещения.

Изчисляване на броя на тръбите

Преди да закупите тръби от омрежен полиетилен за подово отопление, трябва да изчислите необходимия размер и диаметър. Според настоящата практика, подходяща се счита тръба с диаметър 16 мм и дебелина на стената 2 мм. За по-големи площи се препоръчва размер 20–25 мм.

За да изчислите количеството продукт, необходимо за отопление на помещение, можете да използвате формулата:

D=S/M x k, където:

• D — изчислен размер на тръбата;
• S — размерът на площта на помещението;
• M — стъпка на полагане;
• k е коефициентът на безопасност, ако площта е 30 м2 – 1,1, по-голяма – 1,4.

Максималната дължина на тръбопровода се влияе от диаметъра на веригата. За диаметър 16 мм максималната дължина е 90 м, за диаметър 20 мм максималната дължина е 120 м, а за диаметър 25 мм максималната дължина е 150 м.

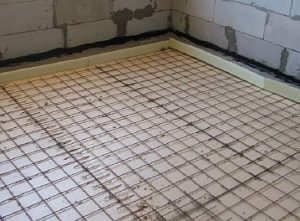

Подготовка на основата за тръби

Монтажът на подово отопление трябва да започне с подготовка на основата. Процесът се състои от:

• демонтиране на старото довършително покритие и замазка, почистване и изравняване на основата;
• полагане на хидроизолационен материал - полиетиленово фолио;

Моля, обърнете внимание! Ако имате средства, най-добре е да използвате полимерна мембрана; тя ще позволи на пода да „диша“.

• топлоизолация на основата - използват се екструдирани плочки от пенополистирол или корк;
• поставяне на армираща решетка - няма нужда от нея, ако като топлоизолация се използва полистиролова пяна;
• монтаж на амортисьорна лента - необходимо е да се компенсира термичното разширение на замазката.

След това котелът и колекторът се монтират на планираното място. Уредът трябва да бъде свързан към водоснабдяването и електричеството.

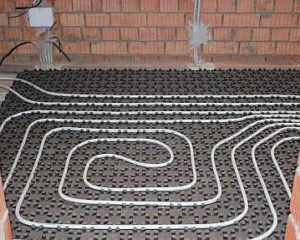

Монтаж на полиетиленови тръби

Полиетиленовите тръби се полагат съгласно схемата върху листове от полистиролова пяна или армираща мрежа. Ако помещението е голямо, площта се разделя на няколко контура.

За да се опрости процесът на монтаж, се препоръчва маркиране на плочите. Започнете от колектора, а другият край също трябва да се върне към него.

Важно! Преди да започнете монтажа, помислете за метода за свързване и закрепване на тръбите.

Препоръчително е веригата да е безшевна. Въпреки това, ако е необходимо, тръбите могат да бъдат свързани помежду си или към колектора чрез заваряване, компресионни или пресови фитинги.

Шиенето на верига с помощта на компресионни фитинги е надежден и лесен метод. Към маркуча се прикрепя съединител, след което вътрешният диаметър на тръбата се разширява до необходимия размер с помощта на разширител. Нипелът се завинтва плътно и върху него се поставя втулка.

Има няколко начина за закрепване на тръби към фитинги или полистиролни пенопластови плоскости:

• полиетиленови скоби;
• стоманена тел;
• оправяне на релси.

Използването на скоби е най-лесният и най-рентабилен вариант. Необходими са само две на метър. Монтират се на всеки 50 см по права линия и на всеки 20 см по извивка.

Основни правила за монтаж на тръбопроводи от омрежен полиетилен:

• при завиване не правете резки завои;
• монтажните работи трябва да се извършват при температура най-малко +18;
• Ако тръбите са били на студено, те трябва да се съхраняват в топло помещение преди монтажа;
• радиусът на завиване на тръбопровод с диаметър 16 mm не трябва да надвишава 12 cm;
• Излишната дължина на веригата трябва да се отреже само преди свързване;
• Забранено е поставянето на тежки предмети или стъпването върху тръбите по време на монтажа;
• Контурът трябва да бъде разположен равномерно, без усукване.

Водоснабдяване и изпитване на налягане

Преди изливане на замазката, системата трябва да се провери за функционалност и за дефекти в основната линия.

Свързването на пода включва свързване на захранващите и връщащите маркучи към колектора. След това отворете контролните и въздушните клапани. След това включете циркулационната помпа и компресора, създавайки налягане от 5-6 бара.

С тяхна помощ водата се подава към главния тръбопровод в продължение на 12 часа. Налягането трябва да бъде 1,5 пъти по-високо от работното налягане. Ако скобите се скъсат по време на този процес, те се монтират отново, но с 5 см по-ниско.

След това време всички клапани се затварят с изключение на един, налягането се настройва на работното ниво и всеки клон се регулира последователно.

Изливане на замазката

Едва след като конструкцията е тествана, може да се положи следващият слой от конструкцията. Има две възможности: бетонна замазка или сух под.

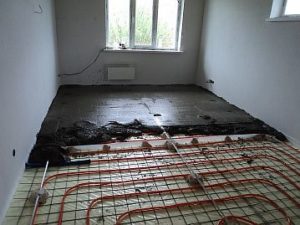

Бетонна замазка

За замазката е подходящ или закупен от магазина, или домашен разтвор, направен от цимент M300. Минималният бетонен слой, който може да защити полиетиленовите тръби, е 3 см, а максималният - 7 см.

Най-често замазката се монтира без термични шевове, те са необходими:

• ако площта на помещението е повече от 33 м2;
• ако дължината на помещението надвишава 10 м;
• със сложно оформление.

Възможно е да се излее армираща замазка, тоест с помощта на армираща мрежа, това придава здравина на конструкцията.

Замазката се излива една по една, като се започва от предния ъгъл на стаята и се завършва при вратата. След изравняване на бетонната повърхност, подът се оставя за четири седмици, за да изсъхне напълно.

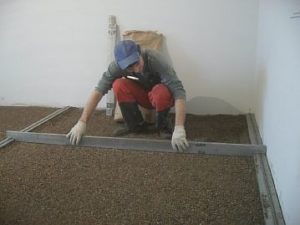

Сухи подове

Монтирането на сух под върху тръби е по-лесен и бърз метод, тъй като няма мокри процеси, които са трудоемки и изискват втвърдяване.

Експандираният глинен пясък е евтин вариант за сухи подови настилки. Освен това, ако възникне теч, пясъкът просто се отстранява и след това се поставя обратно, след като повредата бъде отстранена.

Правила за експлоатация

Срокът на експлоатация на подовите отоплителни системи, изработени от полиетиленови тръби, се влияе от експлоатационните условия - температура и налягане на топлоносителя. PEX тръбите понасят добре температурните колебания, но с течение на времето това води до тяхното стареене.

Основни правила за работа, които ще удължат живота на вашия под:

• След инсталирането е забранено устройството да се включва на максимална мощност;
• нивото на нагряване на водата, влизаща във веригата, не трябва да надвишава +45;
• При пускане на системата в експлоатация, особено през зимата, включването трябва да е постепенно, започвайки от 2 часа, с последващо увеличаване на времето за работа всеки ден.

Какви трудности и грешки могат да възникнат?

При монтажа на полиетиленови тръби не е необичайно тръбата да се прегъва. Продължаването на монтажа на такава верига не е опция; тя трябва да бъде сменена, тъй като в крайна сметка ще тече.

Повторното кримпване на прес фитинги е забранено, затова прилагайте максимална сила при стискане на дръжките. Също така, отстранете всички грапавини.

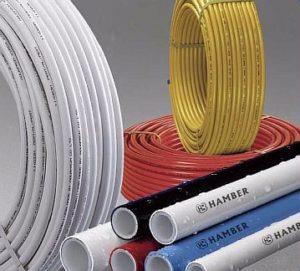

Сравнение на полиетиленови тръби с други материали

Сравнение на полиетиленовата верига с тръби, изработени от други материали, е показано в таблицата:

Тръби, изработени от	Плюсове	Недостатъци
Омрежен полиетилен	Продуктите, изработени от този материал, могат да възвърнат формата си. Те са устойчиви на топлина, издръжливи, устойчиви на корозия, леки, осигуряват шумоизолация, екологични са и са достъпни.	Омреженият полиетилен реагира отрицателно на ултравиолетовото лъчение, така че може да се монтира само в затворени комуникации.
Мед	Медните тръби са издръжливи; не се стопяват или напукват и са устойчиви на растеж на бактерии и корозия. Медните продукти понасят добре високи и минусови температури и са устойчиви на механично натоварване.	Тръбите, изработени от този материал, са скъпи и тежки и не понасят добре твърда, киселинна вода. Медните и стоманените тръби не трябва да се комбинират в една и съща система.
Полипропилен	Този материал е нетоксичен, устойчив на химикали, налягане и температурни колебания. Тръбите, изработени от него, са леки, което улеснява монтажа.	Полипропиленовите тръби имат ниска гъвкавост и висок коефициент на разширение, което води до увеличаване на размерите им.
Металопластика	Въпреки достъпната цена, металопластичните тръби са издръжливи, устойчиви на корозия и киселини. Те са леки, запазват формата си и са екологични. Освен това се огъват лесно, което улеснява монтажа.	Двата слоя на тръбите – полиетилен и алуминий – имат различна скорост на линейно разширение, което може да причини разслояване. Съществува риск от спукване на тръбата, ако фитингът е презатегнат, а ако се използват резбовани фитинги, има риск от образуване на котлен камък вътре.

В обобщение, медните тръби за подово отопление са отличен вариант, но не са достъпни за всеки. Полипропиленовите продукти са по-евтини, но им липсва гъвкавост, а металопластичните тръби не понасят добре температурните колебания.

Следователно, използването на тръби от омрежен полиетилен в системи за подово отопление е практично и удобно и набира популярност всяка година. Освен това, те могат да издържат на замръзване, а малките деформации изчезват при комфортна температура.

Експертите обаче съветват да избирате тръби за подово отопление въз основа на характеристиките на помещението и условията на работа, тъй като тези фактори влияят върху комфорта на дома и експлоатационния живот на устройството.
