Инфрачервен (пръчков) топъл под – характеристики на монтажа

В стремежа си да създадат комфортна атмосфера и благоприятен микроклимат в помещенията, производителите са разработили нов тип инфрачервена отоплителна система – система за подово отопление на базата на пръчки (известна още като система за подово отопление с въглерод).

Това е модерен модел, способен ефективно да отоплява дадена зона. Ще обсъдим предимствата му по-подробно по-долу.

Какво представлява подово отопление тип „прът“?

Инфрачервеното подово отопление с пръчки се нарича още въглерод, тъй като нагревателните елементи са въглеродни пръчки, прикрепени към термопостелка.

Особености

За разлика от стандартните батерии, (вижте Кое е по-добро: подово отопление или радиатори?), които не могат да затоплят помещението равномерно, въглеродният инфрачервен под осигурява равномерно нагряване.

Освен това, топлината не се губи за затопляне на въздуха, а директно затопля предметите в стаята. Това разпределение на топлината е основната разлика между този модел и другите електрически подови отоплителни системи.

Друг положителен аспект на този под е, че той саморегулира генерираната топлина въз основа на температурата, което означава, че системата не прегрява и с това удължава експлоатационния ѝ живот.

Различните производители произвеждат продукти с практически идентични характеристики, различаващи се само по дължината на постелките, мощността и разстоянието между прътите.

Приложение

Инфрачервените подови отопляеми подове с пръчковидни инфрачервени лъчи предлагат високи експлоатационни характеристики и могат да се комбинират с други подови настилки, което ги прави подходящи за широк спектър от приложения:

• жилищни и обществени помещения;
• фитнес зали;
• складове и технически помещения.

Дизайн

Инфрачервените подови отоплителни системи тип „прът“ се отличават с нагревателна постелка, изработена от два медни проводника, разположени паралелно. Нагревателните елементи или прътите са разположени на разстояние 10 см един от друг.

Всяка намотка съдържа голям брой ултрафини въглеродни влакна, покрити с полиестер, което увеличава здравината и устойчивостта на продукта на механично натоварване. Пространството между намотката и обвивката е запълнено с магнезиев оксид, материал с повишен топлопреминаване.

Прътите са свързани паралелно с помощта на многожилен кабел с напречно сечение 2,5 мм и дебелина на обвивката 3 мм. Този метод гарантира, че ако една секция се повреди, цялото устройство няма да се повреди.

Стандартната ширина на продукта е 830 мм. Цялата конструкция може да бъде с дължина до 25 метра. Консумираната мощност е 140 W/m², а работната мощност е 105 W/m². Максималното ниво на нагряване на пръта е 60 градуса. Диапазонът на дължината на инфрачервената вълна е от 8 до 12 микрона.

Системата е оборудвана с:

• елементи за свързване;
• гофрирана тръба - за монтаж на температурен сензор;
• краен комплект.

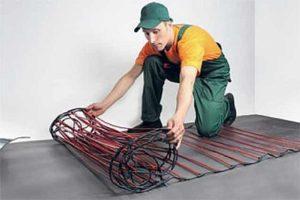

Продават се на рула и се закрепват по време на монтажа с крепежни елементи, които са включени в комплекта. Като допълнителен метод за закрепване може да се използва самозалепваща лента.

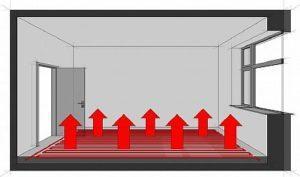

Принцип на действие

Принципът на действие на инфрачервената подова отоплителна система с пръчки е подобен на този на система с филм. Когато пръчките взаимодействат с електрически ток, се отделя топлина под формата на инфрачервени вълни.

Подът се нагрява бързо благодарение на електрическата енергия, подавана към прътите. След това топлината прониква през покритието, затопляйки хората и мебелите, без да се губи топлина във въздуха.

Пръчковидно отоплително устройство, както всички електрически подови отоплителни системи (кабелни или инфрачервени), трябва да бъде оборудвано с термостат и температурен сензор. Работата на пода без тези устройства е възможна, но мощността винаги ще бъде една и съща, което означава, че няма да се постигнат икономии.

За да затоплите 1 м2 платно, ще ви трябват от 21 до 160 W, в зависимост от броя на прътите в конструкцията.

Предимства и недостатъци

Инфрачервените отопляеми подове тип „прът“ имат много предимства и това не е случайно, тъй като при разработването им са взети предвид всички недостатъци на други отоплителни устройства, въпреки че все още имат някои недостатъци.

Предлагаме ви да прочетете статията, където това е разкрито подробно. предимствата на всички видове подово отопление и техните недостатъци.

Гледайте видеото

Подово отопление тип прът Caleo Unimat

Плюсове

Основните предимства на подовите настилки са:

• пожарна безопасност - не прегряват и издържат на температури до 60 градуса;
• устойчивост на влага - може да се монтира в баня или на лоджия;
• екологичност - всички компоненти, включени в конструкцията, са изработени от екологично чисти материали;
• съвместимост с различни подови настилки - може да се комбинира с плочки, линолеум, ламинат;
• икономичен по отношение на консумацията на енергия - мощността на въглеродните устройства е 87 вата на линеен метър, което осигурява икономия на енергия до 30%;
• имат саморегулиращи се свойства, което ви позволява да зададете желаната температура;
• лесна инсталация - дори непрофесионалист може да се справи с нея;
• безопасност - не засяга човешкото здраве, тъй като няма електромагнитно излъчване;
• са леки - създават малко натоварване върху подовете;
• не е подложен на корозия.

Освен това, инфрачервените карбонови подове са подходящи за монтаж в помещения със сложни оформления и под тежки мебели.

Недостатъци

Недостатъци на прътовите конструкции:

• Преди да се монтират карбонови подове, е необходимо да се демонтира бетонната основа;
• Използването на фолио за подложка е забранено, тъй като алкалът ще доведе до влошаване на алуминия, което ще доведе до неизправност;
• кратък експлоатационен живот - около 10 години;
• висока цена в сравнение с други видове подово отопление;
• сложността на извършване на ремонтни дейности, тъй като монтажът се извършва в замазка или върху лепило.

Както виждате, подовете от въглеродни влакна имат своите недостатъци и те трябва да се вземат предвид при избора на модел и монтажа му.

Производители (Unimat, Kaleo)

Днес водещите производители на подово отопление с въглеродни пръчки са корейските компании Unimat и Kaleo.

Видео

GTmat Caleo подово отопление с карбонови влакна – монтаж от Master Tiler

Унимат

Унимат е специализирана в производството на електрически подови отоплителни системи. Тази марка произвежда два вида прътови отоплителни устройства:

• Rail Unimat се отличава с опростен дизайн, ширина 830 мм и мощност 120 вата. Препоръчва се за монтаж под плочки с помощта на лепило или тънък слой замазка.

Важно! Подовият слой трябва да е с дебелина най-малко 2 см.

• Отличителната черта на модела Unimat Boost е по-малката му стъпка (9 см). Изходната му мощност е 160 вата, което го прави способен да отоплява голяма стая.

Всички модели се предлагат с постелки, крепежни елементи, жици, гофрирана тръба и комплект за накрайници. Освен това са включени гаранционна карта, инструкции от производителя и видеоклип с подробен процес на монтаж, което улеснява самостоятелното монтиране на пода.

Калео

Калео — водещ производител на тези отоплителни устройства. Продуктите на компанията предлагат високо качество, дълъг експлоатационен живот, надеждност и достъпна цена.

Продуктите се произвеждат по високотехнологични методи, което гарантира пожарна безопасност и предотвратява прегряване по време на работа.

Системите Kaleo се монтират бързо. Можете да монтирате такъв под сами, без помощта на професионалисти, само за два часа.

Този производител предлага модели с подобрена функционалност, известни още като „Умни подове“. Те се препоръчват за отопление на големи площи с цел пестене на енергия (като вили и офиси).

Характеристики на инсталацията

Инфрачервените подове с пръчковиден дизайн са многослойна конструкция, която може да се монтира по два начина.

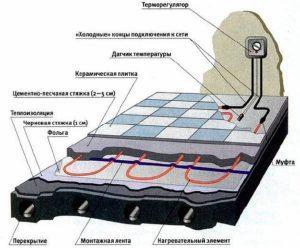

Полагане върху замазка

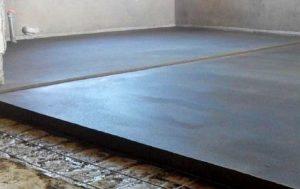

Замазката е подова настилка, излята от бетон, която се разширява при нагряване. Върху нея се полага слой от топло- и хидроизолация, рогозки и армираща мрежа, след което се нанася тънка замазка и подовата настилка.

За ваша информация! Карбоновите подове могат да се монтират без замазка само върху гладка повърхност.

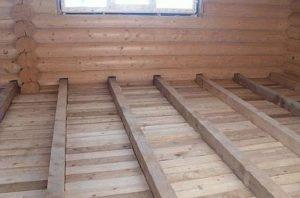

На дървен под

Същността на монтажа върху дървен под, наричан още метод за настилка, е изграждането на "пай", състоящ се от изолационна подложка с фолиен слой, дървени греди, армираща мрежа, към която ще бъдат закрепени нагревателните елементи, и финишно покритие.

Моля, обърнете внимание! Не позволявайте на инфрачервения под да влиза в контакт с метални или фолиеви покрития.

Монтаж на подово отопление тип „прът“

Монтирането на инфрачервен под е лесно и е достъпно за всеки. Нека разгледаме инсталирането на този модел върху замазка, като по-трудоемък метод.

Работата трябва да започне с определяне на мястото за монтаж на термостата. Той трябва да бъде разположен на достъпно място, за да се улесни прекарването на кабела от постелката и сензора. В идеалния случай, до превключвателя. При монтаж на под във влажни помещения, уредът трябва да се премести в друга стая.

За ваша информация! За разлика от други системи за подово отопление, инсталирането на система за подово отопление на базата на пръти не изисква полагане на постелка, тъй като върху нея могат да се монтират всякакви тежки интериорни предмети.

Ако желаете, можете да създадете схематичен чертеж; това ще опрости работата. Освен това, въпреки че не е забранено, няма нужда да полагате постелки под мебелите, което може да ви спести пари.

Материали и инструменти

След като сте решили да инсталирате подова настилка от пръчки, трябва да закупите избрания модел, който включва всички компоненти за изграждане на конструкцията.

Освен това, трябва да закупите:

• субстрат;
• термосвиваеми тръби;
• термостат;
• гилзи;
• свързващ проводник с двойна изолация.

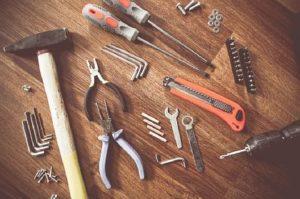

Що се отнася до инструментите, запасете се с ножици, резачки за тел, нож, отвертка и тиксо. Ще ви е необходим и пистолет за горещ въздух, за да нагреете термосвиваемата тръба.

Подготвителна работа

Първият етап от работата включва подготовка на основата, която трябва да е равна. Ако повърхността е циментова, тя трябва да се почисти и изравни; в противен случай трябва да се излее бетонна замазка.

След втвърдяване на разтвора се полага полиетиленово фолио (за хидроизолация) и изолационен материал. Изолационният материал не трябва да има фолиен слой, така че изолонът с отразяваща страна, изработен от полипропилен или лавсан, е идеален.

Важно! За да намалите загубата на топлина, поставете амортисьорна лента по стените.

Инсталиране на системата

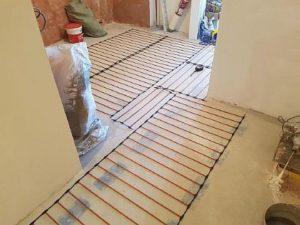

Предварително нарязани на необходимата дължина рогозки се полагат върху слой топлоизолация, на 15 см от стените. Те не трябва да се припокриват; между тях трябва да се остави малка празнина.

Продуктът се закрепва към изолационния материал с помощта на лепяща лента. Панелите се свързват с помощта на специален кабел, който е включен в комплекта.

Важно! За да се осигури по-добра адхезия на лепилото или бетонния разтвор към основата, в изолацията се правят малки прозорци, разположени шахматно.

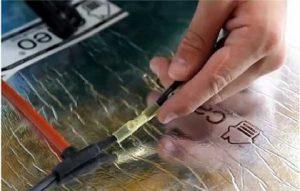

Връзка

Свързването на устройството се състои от няколко стъпки:

1. Монтиране на термостата на планираното място.
2. Свързване на електрическата верига:
3. оголване на кабела в точките на рязане с 1 см;
4. инсталирайте контакта (включен в комплекта) на оголения край на кабела, той трябва да бъде здраво затегнат с клещи;
5. Свързването към втория контакт се осъществява чрез прекарване на проводника през термосвиваемата тръба и свързването и фиксирането му към клемата, след като предварително се отстрани изолацията от кабела;
6. нагряване на термосвиваемата тръба със сешоар;

По този начин се сглобява цялата система.

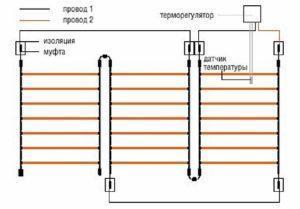

• Разположение на температурния сензор: Най-добре е да се монтира в гофрирана тръба. За целта направете вдлъбнатина в изолационния слой и поставете гофрираната тръба със сензора вътре. От устройството се издърпва кабел и се свързва към термостата.
• Свързване на постелката. Проводниците, идващи от подовите пръти, се свързват към клемите на термостата.

В този момент свързването на системата за подово отопление е завършено и е време да я тествате. Системата се включва за няколко часа; възможно е пода да се остави включен за един ден.

Финишно покритие

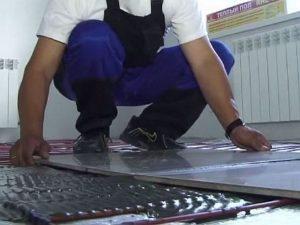

Най-често срещаният довършителен материал за този вид подови настилки е плочката, въпреки че могат да се използват и линолеум или дърво. За да се монтира, повърхността на подложката трябва да се покрие със замазка - циментова или епоксидна смес с добавки.

Дебелината на слоя, плюс лепилото за плочки, трябва да бъде най-малко 2 см. За допълнителна здравина се препоръчва върху отоплителната конструкция да се постави армираща мрежа, върху която се излива разтворът. Системата се включва само след като разтворът е напълно изсъхнал.

Моля, обърнете внимание! Керамични или каменни плочки са подходящи за монтаж върху подово отопление с въглеродни влакна. Оптималният размер е 30 x 30 см, с лепилен слой 6-8 мм.

Системата за подово отопление с въглеродни влакна е лесна за инсталиране и експлоатация. Ключът е в избора на подходяща подова настилка, която да допълва системата.
