Топло фолио за подова настилка под ламинат – инструкции за монтаж стъпка по стъпка

Ламинираният паркет става все по-популярен като вариант за довършителни работи за подове, тъй като изглежда красив и наподобява естествено покритие. Въпреки това, неговата топлопроводимост е значително по-ниска от тази на естественото дърво.

Ефективно решение на този проблем е инсталирането на подово отопляем филмов под ламината, той е идеален за този тип подови настилки.

Принцип на работа и предимства на инфрачервеното фолио за подово отопление

Основните методи за пренос на топлина са:

• конвекция - топлината се пренася чрез въздух от обект на обект;
• лъчи - когато тяло, нагрято до повече от 60 градуса, излъчва електромагнитни вълни с дължина до 100 микрона.

Повечето отоплителни системи работят на принципа на топлообмена: топлината се предава на въздуха, който от своя страна я разпределя по-нататък в цялото помещение.

Инфрачервените подове с фолио работят по различен начин. Те имат основен слой – проводими ленти (помеднени и посребрени), въглероден емитер и ламиниращи филми. Въглеродната паста е изложена на ток, което я кара да излъчва лъчи, които, достигайки до твърда повърхност (ламинат), я нагряват. Ламинатът, от друга страна, нагрява помещението чрез конвекция.

Гредите са с различна дължина, а някои от тях преминават през подовата настилка, нагрявайки околните предмети. Поради това поставянето на мебели над нагревателните елементи не е разрешено.

Фолийните системи се произвеждат на ролки от 50, 60, 80 и 100 см. Предлагат се различни дължини. По дължината на тази лента се изрязва специална лента на всеки 20–25 см. Мощността на тези системи за подово отопление на филмова основа варира от 150 до 440 W/m².

Тази отоплителна система има както положителни, така и отрицателни качества, въпреки че предимствата далеч надвишават отрицателните.

Нека разгледаме предимствата и недостатъците

1. Топлопренос — затопляне на подовата повърхност, където се намират хора: пътеки, зони за почивка и работни зони. Не се губи топлина за отопление на мебели отдолу, което намалява разходите за енергия. Самият материал е по-икономичен за употреба, тъй като не се поставя под мебели.
2. Подовото отопление на фолио е евтино, въпреки високата цена на комплекта, в сравнение с други видове подови настилки. Минималната цена на компонентите е 2000 рубли, включително температурен сензор, термостат, електрически проводници, контакти и тиксо. Освен това, квадратен метър фолио струва 650 рубли. Високата цена на материала обаче се компенсира от ниските разходи за монтаж.
3. Инфрачервеното фолио е устойчиво на минусови температури и може да работи дори при -70 градуса по Целзий. Системата остава работеща дори когато е оставена в студено помещение за продължителни периоди. Това е определено предимство при използване на системата в селски къщи и летни вили.
4. Може да се монтира във всякакъв тип пространство – домове, апартаменти или офиси. Няма риск от наводняване на съседите, както е при подово отопление на водна основа. Стаята може да бъде всякаква – детска стая, хол, кухня или баня.
5. Лесен монтаж и демонтаж. Свързването на елементите не изисква опит; грижата и вниманието са от ключово значение. Освен това, инсталирането на подово отопление на базата на фолио е бързо и лесно.
6. Инфрачервеното лъчение, излъчвано от въглеродните елементи, е подобно на слънчевата топлина.
7. Не изисква поддръжка. Захранването е паралелно, така че ако една от лентите откаже, системата продължава да работи. А ако цялата система се нуждае от подмяна, тя може лесно да бъде демонтирана.
8. Равномерно затопляне на помещението. Важно е да се отбележи, че топлината се концентрира в долната част, което е полезно за човешкия живот.
9. Подът е топъл, можете да ходите боси и да слагате децата си на пода, без да се притеснявате, че ще настинат.
10. Инфрачервените отопляеми подове издържат дълго време, дори при постоянна употреба, и не изискват техническа поддръжка.
11. Няма инвективно или конвективно движение на въздушните потоци вътре в помещението, което означава, че няма течение и прахът не се издига нагоре.

Има и недостатъци на такива подове, но те са значително по-малко.

1. Висока консумация на енергия (научете как да намалите консумацията на енергия), въпреки че въглеродните емитери имат висока ефективност.
2. Риск от късо съединение поради проникване на вода.
3. Системата зависи от доставката на електричество.
4. Невъзможно е да се пренаредят мебелите, без да се промени разположението на пода. Това би изисквало премахване на ламината и пренареждане на нагревателните елементи според новото разположение.

Структура и оборудване на пода

Комплектът за подово отопление с фолио се състои от:

1. Нагревателни елементи със средна ширина от 500 до 1000 мм. Дължините варират, но се препоръчват не повече от 8 метра. Платът се нарязва на необходимата дължина с помощта на специални ленти.
2. Клеми за свързване на вериги.
3. Температурен сензор - той е отговорен за нивото на нагряване.
4. Термостатът (контролният блок) може да бъде електронен или електромеханичен. Въпреки че дизайнът и системите за показване се различават, връзките към захранването, нагревателните елементи и температурния сензор са сходни.
5. Често комплектът включва кабел с необходимия размер.
6. Трябва да има изолационен материал под формата на битумна лента.

Когато избирате подово отопление за ламиниран паркет, е важно да вземете предвид мощността. Стандартните стойности са 150 или 220 W/m², въпреки че 440 W/m² не е необичайно. Ламинираният паркет не изисква повече от 150 W; това е достатъчно, за да затопли пода до 40°C, особено след като по-високи температури не се препоръчват за ламиниран паркет.

Ще ви е необходима подложка за пода с дебелина поне 3 мм. В идеалния случай тя трябва да има едната страна фолио, за да отразява инфрачервеното лъчение от основата, позволявайки на цялата топлина да се издига. Важно е тя да е непроводима. Ще ви е необходима както едностранна, така и двустранна самозалепваща лента.

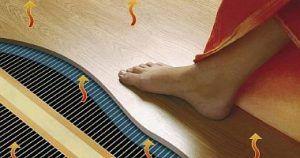

Инфрачервеният филмов под е тясна лента, оборудвана с нагревателни елементи, върху която се полага подовата настилка (ламинат). Тези модели използват ленти от въглеродни влакна като източници на топлина, плътни или с покритие, покрити от всички страни с лавсан или полиуретан. Дебелината на конструкцията варира от 0,2 до 2 мм.

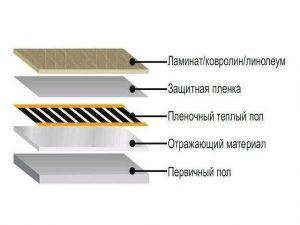

Когато е инсталирана, структурата на инфрачервения отопляем под се състои от следните слоеве и изглежда така:

• Ламинатът е подово покритие.
• Подходящ е подложният слой – винил или полиетилен. Той позволява на топлината да преминава и задържа водата, което е важно.

Нагревателните елементи са „сърцето“ на подовото отопление.

• Топлоотразителният материал е предназначен да намали топлинните загуби. Той трябва да е непроводим. Подходяща е изолация от полиетиленова пяна или коркова подложка с отразяващ слой.
• Подовата основа трябва да е здрава и равна. За да се постигне това, бетонната основа може да се запълни с изравняваща смес, а върху дървената основа може да се положи шперплат.

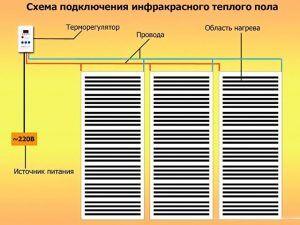

Нека начертаем диаграма

Преди да закупите комплект за фолио за ламиниран паркет, трябва внимателно да планирате и начертаете схема на отоплителната инсталация и нейното свързване към електрозахранването.

При изготвянето на диаграма е необходимо да се вземат предвид следните точки:

1. Не покривайте изцяло пода с фолио. То не трябва да се монтира под мебели, тъй като ще наруши нормалния топлообмен. Освен това, нагряването ще доведе до деформация на мебелите и ламината, ще намали живота им и ще увеличи разходите за енергия.
2. Нагревателните елементи трябва да се поставят на безопасно разстояние (250–300 мм) от стени и източници на топлина.
3. Необходимо е да се разточат ролките от филмов под по голямата стена на стаята, това ще намали броя на контактните връзки.
4. Разстоянието между листовете трябва да бъде 50 мм. Те не трябва да се припокриват.
5. За да се осигури адекватно отопление, е достатъчно да се покрият 60-70% от помещението с отоплителни елементи. Приемливо е също така да се обособят зони за повишен комфорт, като например детска стая или зона за релакс.

Освен това, трябва да се вземе предвид местоположението на кабелните комуникации на системата:

1. Изберете оптималното място на стената за контролния блок; то трябва да е на поне 500 мм над пода и удобно за свързване на проводници.
2. Свързването на подово отопление към обикновен електрически контакт е забранено, тъй като общата консумация на енергия на системата е висока. Трябва да се планира отделен електропровод с подходящо напречно сечение. За максимална безопасност се препоръчва включване на RCD във веригата за защита.
3. Повечето термостати могат да се монтират в стандартен стенен контакт. Просто изрежете жлеб 20x20 от контакта до пода.
4. Когато планирате окабеляването, избягвайте кръстосването на проводниците. Схемите за свързване варират, но най-често срещаната е тази, при която кабелът е свързан към нагревателните елементи в единия край.

Има случаи, когато е по-удобно и рентабилно да се свържат фазовите и нулевите кабели от различни страни.

• Мястото, където ще бъде монтиран сензорът, трябва да бъде посочено на чертежа. Той се поставя в центъра на фолиото за отопление. Препоръчително е да се остави поне 500 мм разстояние от стените. Идеалното място е най-студената зона в помещението.

Прецизно начертаната диаграма ще ви позволи точно да изчислите необходимите материали и компоненти и ще улесни монтажа на подово отопление под ламината.

Кой ламинат да избера?

Изборът на вид подова настилка е от решаващо значение за правилното функциониране на подовото отопление под ламиниран паркет. Неподходящият паркет ще се изкриви, ще осигури лош топлопренос и ще отделя формалдехид в нива, надвишаващи допустимите.

Ламинатът за подово отопление с филм трябва да отговаря на следните изисквания:

• имат заключваща връзка; не се препоръчва използването на лепило за монтаж на плочите, тъй като то създава твърд шев, който се счупва при температурни промени;
• имат висока топлопроводимост, за инфрачервени отопляеми подове коефициентът е 0,05-0,10 m2 x °K/W;
• Оптималната дебелина на плочите е 8–9 мм; ако са по-тънки, заключващата връзка ще бъде разрушена от температурни промени, а дебелите плочи не провеждат добре топлината;
• не отделят формалдехид над допустимата граница при нагряване; подходящи са подови настилки от клас EO и K1;
• да бъде износоустойчив, не по-нисък от клас 3, колкото по-висок е този показател, толкова по-висока е здравината на пода.

Въз основа на тези изисквания е задължително да закупите ламиниран паркет за подово отопление. Освен това, опаковката или инструкциите трябва да съдържат специален символ, указващ съвместимостта на ламината с подово отопление.

Технология на полагане

Основното предимство на инфрачервените филмови подове пред други видове е тяхната простота и възможността за самостоятелен монтаж.

И полагането на финишното покритие няма да е трудно за домашните майстори без опит в тази работа.

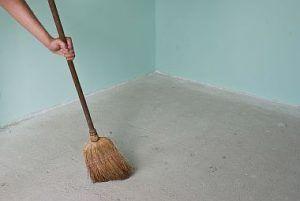

Подготовка на основата и полагане на топлоизолация

Преди да се монтира инфрачервен под, е необходимо да се извършат следните работи: да се подготви основата и да се извърши хидроизолация.

Важно! Основата трябва да е равна и здрава, с наклон не повече от 2 мм на метър.

Основата трябва да се провери внимателно за пукнатини и неравни повърхности. Ако се открият такива, те трябва да се запълнят и да се оставят да изсъхнат. След това повърхността трябва да се почисти старателно от отломки и прах (с метене или прахосмукачка).

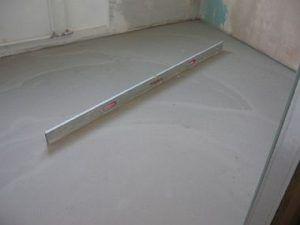

Ако има значителни разлики в бетонната основа, е по-лесно да се излее замазка, направена от изравняваща смес.

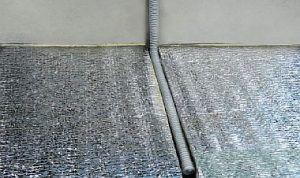

Следващата стъпка е полагането на изолацията и топлоизолационния материал. Той се полага по целия периметър, чак до стените, дори там, където няма да бъде разположен нагревателният елемент.

Изолаторът може да бъде полиетиленова пяна или корк с отразяващ слой. Алуминиево фолио не може да се използва, тъй като то провежда електричество. Изолацията се полага с фолиото нагоре.

Подложката под фолиото трябва да е с дебелина 3-4 мм. Това е важно, защото в нея ще бъдат направени жлебове за прокарване на кабели. За да предотвратите изместването ѝ по време на следващите стъпки, я закрепете с телбод и свържете лентите с двустранно метализирано тиксо.

След това в изолационния материал се изрязва вдлъбнатина за температурния сензор.

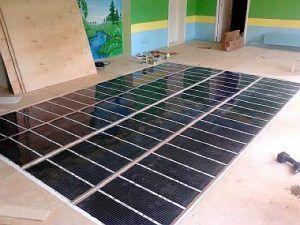

Монтаж на филмови инфрачервени излъчватели

Нагревателното фолио трябва да се постави съгласно предоставената схема. Монтажът трябва да се извърши внимателно, за да се избегне повреда на нагревателния елемент. Препоръчително е фолиото да се реже с ножица по обозначените ленти.

Нагревателните елементи трябва да бъдат разположени на разстояние най-малко 20 см от стени и мебели и на 1 метър от отоплителни устройства. Това е необходимо, за да се предотврати прегряване на пода и неговата повреда.

Фолийните елементи трябва да се положат с медните шини надолу и след това да се закрепят с тиксо. Допустимата дължина на нагревателните ленти е не повече от 8 метра.

Не припокривайте фолиото; разстоянието между лентите трябва да бъде 50 мм. За да намалите разходите за окабеляване, поставете фолиото към термостата, за предпочитане по протежение на голяма стена.

След това е необходимо да изолирате местата, където е била отрязана шината, на места, които не са предназначени за кабелни връзки. За тази цел трябва да използвате битумна лента, която трябва да се притисне здраво от всички страни, за да се осигури добро уплътнение.

Свързване на температурен сензор

Термичният сензор трябва да се постави в центъра на платното, върху черната лента от въглеродни влакна. В тази област на подложката трябва да се направи вдлъбнатина за сензора и кабелните канали, когато тя се полага върху основата.

Корпусът трябва да се закрепи с битумна лента. След като сензорът е монтиран и проводниците са свързани към термостата, фолиото се поставя обратно и се закрепва с лента. Сега могат да се монтират клемите.

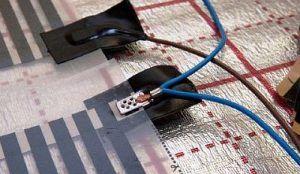

Монтаж на клеми и свързващи кабели

Клемите се монтират на местата, където подът се свързва със захранването. За да направите това, поставете горната част на клемата в специален слот, оставяйки втората пластина открита под фолиото. С помощта на клещи внимателно, но здраво, притиснете скобата, за да осигурите контакт със сребърната част на медната шина.

Има някои модели филмови подове, които осигуряват различен метод за свързване на клемите - нитове, това е посочено в инструкциите.

Следващата стъпка е свързването на кабела. Проводниците трябва да бъдат оголени, поставени в клемата и захванати с клещи. Клемите трябва да бъдат изолирани чрез поставяне на ленти от битумна лента отгоре и отдолу и внимателно свързване. За да осигурите добро уплътнение, отстранете всички въздушни мехурчета.

Обърнете внимание! Битумната лента има способността да се нагрява при първото свързване към електрическата мрежа и да приема формата на защитения възел, като по този начин създава максимално уплътнение.

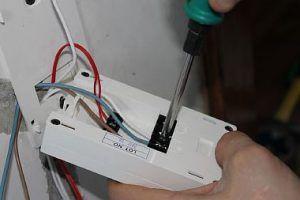

Свързване на термостата

Ламинираният паркет изисква прецизен контрол на температурата, така че е по-добре да се използва електронно устройство, отколкото механично. Термостатът има контролен блок, оборудван със специални конектори за свързване на проводници. Монтажът на подово отопление изисква всички проводници да се събират в една точка, където се намира устройството.

За да се предотвратят грешки при свързване на проводници, инструкциите включват пиктограма, указваща зоните, където има заземяване, товар и напрежение.

Важно! Усукването на проводниците не е разрешено, тъй като това може да доведе до прегряване на конструкцията.

След свързване на кабелите, те се поставят в специално подготвени жлебове. Термостатът се закрепва на планираното, удобно място. Сега можете да започнете да тествате пода за функционалност.

Моля, обърнете внимание! Електронните термостати имат два сензора: един за температурата на въздуха и един за температурата на пода.

Има следните опции за подово отопление:

1. Използвайки само показанията на подовия сензор. Например, отоплението се включва, когато температурата падне под 25 градуса по Целзий, и се изключва, когато достигне 29 градуса по Целзий.
2. Използвайки показания от две устройства. Отоплението е планирано да се включва, когато температурата в помещението достигне 23 градуса по Целзий и да се изключва, когато температурата в помещението достигне 26 градуса по Целзий или 30 градуса по Целзий, в зависимост от показанието на температурата на пода.

Ако подовият сензор се повреди, той трябва да бъде сменен, което изисква демонтаж на подовата настилка. За да избегнете подобни трудоемки процеси, най-добре е да се запасите с допълнителен сензор и да го прикрепите по време на монтажа като резервен, свързвайки кабелите към термостата.

Ако основният сензор се повреди, просто изключете счупения от термостата и свържете резервния.

Първо стартиране на системата

Преди да положите ламинат, е необходимо да се уверите, че подът функционира правилно.

Първо, трябва да проверите целостта на системата и след това да я стартирате. Температурата на теста може да е ниска, тъй като основната цел на теста е да се проверят връзките на инфрачервения под. Ако няма прегряване или искри, фолиото е с добро качество и връзките са правилни. Ако се открият някакви проблеми, е необходимо да повторите теста, след като ги отстраните.

След това системата се изключва от захранването и може да се положи ламинатът.

Как да поставите ламинат

Преди да монтирате ламиниран паркет, за да предотвратите контакт на водата с нагревателните елементи, покрийте ги с изолационен материал. Достатъчно е 200-микронно пластмасово фолио; то ще предпази от влага, но няма да блокира инфрачервеното лъчение. Тъй като хидроизолацията не е много дебела, тя няма да промени текстурата на повърхността.

Нарежете материала на ленти с желаната дължина и ги поставете върху нагревателното фолио, като ги застъпвате леко. Материалът трябва да се простира с 10-20 см над краищата. Не забравяйте да залепите шевовете с тиксо, за да предотвратите разместване по време на монтажа.

След като хидроизолационният слой е поставен, можете да започнете да полагате ламинат. Когато инсталирате ламинат върху под, покрит с фолио, бъдете внимателни, носейки меки обувки, за да избегнете случайно повреждане на фолиото.

Ламинатните панели се полагат директно върху полиетиленовото фолио; не е необходима допълнителна подложка. Всяка плоча има заключващ механизъм, така че просто съединете панелите под ъгъл и след това ги спуснете, докато щракнат на мястото си. Ако се появи празнина, просто почукайте с гумен чук. Плочите се съединяват заедно с тесните си страни и след това положените ленти се закрепват заедно. След като плочките са напълно монтирани, по периметъра на зоната се монтира перваз, скривайки всички кабели.

Важно! При полагане на ламиниран паркет е необходимо да се оставят празнини близо до стените, тъй като ламинатът ще се разшири поради температурни промени.

След като ламинатът е монтиран, можете да включите инфрачервения филмов под и да тествате работата му. За да може ламинатът да се адаптира към новите условия, не включвайте отоплението веднага на пълна мощност.

В началото си струва да настроите индикаторите в диапазона от 15 - 20 градуса и да ги увеличавате с 5 градуса всеки ден, докато системата достигне пълен капацитет.

Съвети за монтаж на филмов под

Експертите съветват полагането на филмови подове, като се спазват редица правила:

• Не свързвайте навитото на ролка фолио към мрежата;
• Монтажът на подово отопление трябва да се извършва при ниво на влажност не повече от 60% и положителна температура;
• Ако се открият повреди по графитната повърхност на филма, отворът трябва да бъде изолиран от двете страни;
• Не е възможно да се монтира филмова настилка под ламинат върху мокра повърхност;
• Ако подовото отопление е наводнено, трябва бързо да го изключите и да го оставите да изсъхне естествено;
• инсталирайте температурния сензор на свободно достъпно място, така че да може лесно да се смени, ако е необходимо;
• Запазете схемата на полагане на филмовия под.

Инфрачервеното фолио за отопление е много популярно днес, защото може да отоплява както апартаменти, така и къщи. Следвайки инструкциите за монтаж, можете бързо и лесно да инсталирате тази отоплителна система сами. Освен това, ако е правилно конфигурирана, тя е рентабилна.
