Монтаж на електрическо подово отопление под плочки самостоятелно

Монтирането на електрическо подово отопление под плочки изисква известни умения, но можете да го направите сами, ако желаете.

Процесът на монтаж се състои от няколко етапа: подготовка на повърхността, топлоизолация, свързване на контролния блок, монтаж на кабел или рогозка и накрая, полагане на плочки. Понякога е необходимо допълнително изливане на бетонна замазка.

За да инсталирате правилно електрическо подово отопление, се препоръчва предварително да проучите последователността на монтаж, както и да подготвите необходимите материали и инструменти.

Видове конструкции

Има няколко вида конструкции, които могат да се монтират под плочки. Преди да вземете окончателно решение за конкретен вид, е важно внимателно да проучите характеристиките и разликите на тези системи. Най-често използваните видове са:

• вода – изисква голяма, тежка замазка, в която ще се полага тръбопроводът. Основният недостатък е, че оказва значителен натиск върху оригиналната повърхност, което изисква допълнително армиране. Съществува и риск от наводняване на съседите в случай на спукване на тръба. Монтажът е доста сложен и може да се извърши само от професионалист (самостоятелният монтаж не е възможен). Самият процес отнема около месец, тъй като изисква изчакване на пълното втвърдяване на замазката.

• Инфрачервена светлина – способен да доставя голямо количество инфрачервено лъчение при относително ниска температура на нагряване. Този тип е тънък, така че монтажът е възможен дори в апартаменти с ниски тавани. Единственият недостатък е, че инфрачервеният тип е по-подходящ за монтаж под ламинат/паркет, отколкото под плочки.
• Електрически под – работи от главната електрическа мрежа, но свързването ѝ не изисква специализирано разрешение от съответните органи. Единственият недостатък може да е цената на експлоатацията на системата поради високите цени на електроенергията. Решението на този проблем е инсталирането на специални, усъвършенствани нагревателни кабели, които автоматично регулират консумацията на енергия въз основа на околната температура.

Като се имат предвид описаните по-горе плюсове и минуси, можем да определим най-добрия вариант. В многоетажна сграда инсталирането на електрическо подово отопление е възможно без получаване на каквито и да е разрешителни (с които неизбежно ще се сблъскате при инсталирането на хидравлично подово отопление). Процесът на инсталиране отнема само няколко дни и може да се извърши от собствениците на сградата.

Как сами да инсталирате електрически под

След като сте избрали подходящия вид подова настилка, можете да започнете монтажа ѝ. Първата стъпка е да освободите стаята от мебели и да подготвите повърхността, върху която ще бъде поставена подовата настилка. Добра идея е също така предварително да съберете всички необходими инструменти, за да избегнете търсене на каквото и да е по-късно и да забавите процеса на монтаж.

Ако решите сами да извършите всички подови настилки и облицовки, въпреки че нямате необходимия опит, силно препоръчваме да следвате подробните инструкции.

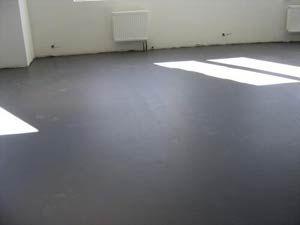

Изравняване на основата

Първо, оригиналната подова настилка, където ще бъде инсталирана отоплителната система, трябва да бъде подготвена. Пространството трябва да бъде напълно почистено и всички мебели и други предмети, поставени преди това в стаята, трябва да бъдат преместени.

Старият под трябва да бъде премахнат до бетонната основа. Едва след като повърхността е подготвена, трябва да започнете монтажа на подовото отопление. След премахване на предишната подова основа е добре внимателно да огледате почистената зона за евентуални повреди. Освен ако апартаментът не е нов, вероятно ще има такива.

За да изравните основата, ще ви е необходим специален продукт. Когато купувате, уверете се, че е подходящ за бетонни повърхности. Продуктът трябва да изсъхне бързо.

Ако пропуснете тази стъпка, има голяма вероятност това да доведе до неизправност на отоплителната система в бъдеще или да се превърне в основна причина за неуспешното завършване на инсталацията.

Това е така, защото функционалността на системата зависи от разположението на електрическите кабели. Важно е да се отбележи, че дори най-малкото несъответствие на кабелните контури може да компрометира правилната работа на системата.

Ако не се погрижите предварително да изравните повърхността, в бъдеще ще трябва да демонтирате и инсталирате отново цялата система.

Материали и инструменти

За да монтирате кабелна настилка, трябва да подготвите следните материали:

• Комплект нагревателни елементи. Често комплектът включва и всички допълнителни компоненти: температурен регулатор и сензор, както и ръководство за експлоатация;
• Penofol или негов еквивалент за нанасяне на изолационното покритие. Penofol е лист, изработен от полиетилен и фолио. Изолационният материал има лепилна основа, което го прави лесен за монтаж. Той е предназначен да предотвратява загубата на топлина, като предотвратява излизането на лъчиста топлина в пода и на нивото отдолу, а по-скоро да се издига и затопля помещението.
• керамични плочки.

Ще ни трябват следните инструменти: ролетка, шпатула, ножовка, кръстосани дистанционери за плочки, отвертка, нивелир и тиксо. Ще ни трябват също материал за изравняване на пода и лепило за плочки.

Каним ви да се запознаете с Съвети за избор на лепило за плочки за подово отопление и рейтинг на производителите.

Изброихме основния списък с инструменти, необходими за инсталиране на подово отопление. Този списък е изчислен без да се вземат предвид конкретният апартамент и задачите, които се изпълняват. Както разбирате, този списък може да се промени.

Капацитет на окабеляване и подови кабели

Важно е не само правилното инсталиране на подово отопление, но и предварителното изчисляване на необходимото напречно сечение на нагревателния кабел. Ефективността на системата зависи от това дали тя е основният източник на топлина, качеството на топлоизолацията на сградата, средната околна температура и влажността в помещението.

Основни правила за определяне на мощността на кабелните компоненти:

• За правилно отопление на помещение от 1 квадратен метър ще бъде достатъчен нагревателен елемент с мощност 140-185 W;
• Когато инсталирате електрическо подово отопление, помислете дали има допълнителен източник на отопление. Ако отговорът е „ДА“, тогава мощността може леко да се намали до 85 W.
• Когато изчислявате сами, трябва да знаете, че един линеен метър има мощност от 15-20 W.

За да поставите правилно пода и плочките сами, е важно точно да изчислите обема на материала. Измерете общата квадратура на помещението, като броите на стъпки от 10 см, след което умножете квадратурата по необходимата мощност.

Повърхностна топлоизолация

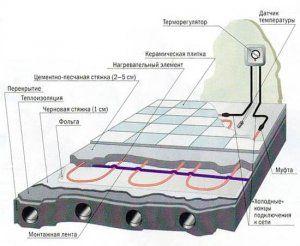

Важен момент е да се извърши топлоизолацияТова трябва да се направи преди полагането на кабела върху пода. Качеството на топлоизолационните работи определя последващия монтаж и ефективността на цялата система. Към почистената повърхност се полага и закрепва специално фолио, което не пропуска топлина.

Това предотвратява насочването на лъчиста топлина надолу и нагряването на пространството отдолу. Правилната топлоизолация е особено важна за апартаменти, разположени над сутерена или на първия етаж.

Отоплението на бетонни плочи или празното пространство отдолу би изисквало огромно количество електричество. Следователно, работата на електрическата система би била много скъпа.

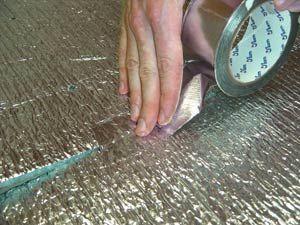

Най-разпространеният материал за полагане на топлоизолация е пенофол. Тази фолирана изолация има лепилен слой, което улеснява закрепването ѝ към повърхността.

Изпълнителят трябва плътно да запечата цялата основа с лепилото и да покрие фугите с фолио лента. Най-добре е листът да се позиционира така, че да се припокрива със стените с 1-3 см, за да се осигури по-ефективна топлоизолация.

Вместо пенофол могат да се използват листове от полипропилен или експандиран полистирол. Трябва обаче да се вземе предвид дебелината на материалите. Пенофолът е с най-малка дебелина, така че ако го използвате, разстоянието от пода до тавана ще бъде най-голямо. Използването на други материали ще намали това разстояние. Това не е критично, но трябва да се вземе предвид.

След монтажа на топлоизолацията, по периметъра се полага демпферна лента. Това ще помогне за компенсиране на разширяването на изолацията с повишаване на температурата.

Върху топлоизолацията задължително се поставя метална мрежа, която значително ще улесни монтажа на пода и ще предпази повърхността от контакт с нагревателните рогозки.

След монтажа на топлоизолацията, по периметъра се полага демпферна лента. Това ще помогне за компенсиране на разширяването на изолационния слой с повишаване на температурата. Върху топлоизолацията трябва да се постави метална мрежа, която значително ще улесни монтажа на пода и ще предпази повърхността от контакт с нагревателните рогозки.

Монтиране на температурни сензори

Основните температурни регулатори са температурни сензори и термостат. Първите трябва да се монтират близо до електрически контакт, докато вторите трябва да се монтират в пода и след това да се свържат с термостата чрез малка гофрирана тръба.

Гофрираната тръба надеждно защитава подовия сензор и, ако са необходими ремонти, опростява демонтажа и позволява бърза подмяна. Краят на тръбата, разположен между кабелите, трябва да бъде плътно запечатан.

След като маркировката на нагревателния кабел е маркирана върху замазката, трябва да се определи правилното място за термостата. Сензорът трябва да бъде позициониран точно по средата между кабелните примки. Препоръчително е да се измери разстоянието между тях, а не просто да се гадае правилното място.

Предварителна подготовка

Важно е да не забравяте да проверявате електрическата инсталация в частен дом, тъй като инсталирането на кабелна настилка изисква значително количество електричество. В повечето случаи не е необходимо да се получават разрешителни от съответните комунални компании преди монтажа, но това не освобождава изпълнителя от отговорността за проверка на окабеляването.

Допустимата мощност определя мощността на кабелите или постелките, които ще трябва да бъдат положени на пода по определен модел. Пренебрегването на тази стъпка от монтажа може да доведе до пожар след завършване, което ще изисква цялостен ремонт на помещението.

Ако нямате опит да извършите изчисленията сами, препоръчително е да се консултирате с професионалист. Ако имате съмнения относно способността на окабеляването да издържи на напрежението на електрическото подово отопление, най-добре е да го смените с по-надеждно. Препоръчително е също да проверите всички контакти и ключове, както и да проверите надеждността на прекъсвачите на контролния панел.

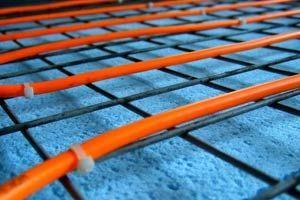

Преди да инсталирате кабела, не забравяйте да проверите съпротивлението на едножилния или двужилния компонент, който планирате да инсталирате. След измерване го сравнете със стойността, посочена в информационния лист на отоплителния компонент. Ако грешката е в рамките на 10%, продължете с монтажа на електрическото подово отопление.

Измерванията на съпротивлението трябва да се правят с мултицет. Този специализиран инструмент е полезен и при определяне на фазата на кабел без цветно кодиране.

Избираме източник на топлина - на базата на нагревателни рогозки или електрически нагревателни кабели

Технологията на монтаж на кабелни системи и отоплителни рогозки варира леко. Поради това се препоръчва първо да се определи какъв тип елементи ще се използват и след това да се прегледат съответните инструкции за монтаж на подово отопление.

Собствениците на апартаменти често не знаят какъв тип подово отопление искат да използват. Кабелите и отоплителните рогозки имат своите предимства и недостатъци, които трябва да знаете, ако планирате да инсталирате електрическо подово отопление.

Характеристики на подови настилки с електрически кабели

• Възможно е независимо да се регулира количеството топлина на квадратен метър чрез намаляване на разстоянието между кабелните контури. Това ще направи определени зони по-топли;
• Електрическите кабели за подово отопление трябва да се монтират в замазката. Изливането на замазката увеличава времето за монтаж и донякъде усложнява процеса на монтаж, но също така действа като акумулатор на топлина. Това намалява разходите за електроенергия, без да влияе на топлинната мощност.
• Кабелните системи са по-евтини от постелките;
• височината на основата се повдига с поне 4,5 см;
• Експлоатацията е възможна само 20-30 дни след завършване на инсталацията.

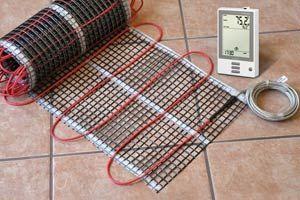

Характеристики на под, базиран на отоплителни рогозки

• този тип се затопля значително по-бързо от кабела (плочките се нуждаят само от 15-25 минути);
• не води до намаляване на височината на помещението;
• Експлоатацията е възможна в рамките на 12 дни след завършване на инсталацията;
• Монтирането на подово отопление под плочки с помощта на нагревателни рогозки е много по-лесно и може да се извърши самостоятелно, тъй като няма нужда сами да изчислявате стъпката на кабела и мощността;
• има ограничения за размера на постелките;
• Ако решите сами да поставите плочките, едно невнимателно движение може да повреди системата.

Как да монтирате подови настилки с електрически кабели

Ако решите да инсталирате кабелно подово отопление под плочки, трябва внимателно да проучите технологията на монтаж съгласно инструкциите по-долу.

Процедурата за инсталиране на кабели е по-сложна от инсталирането на рогозки, така че ако имате някакви съмнения относно способността си да извършите инсталацията сами, се препоръчва да се свържете с квалифицирани специалисти.

Препоръчително е да се свърже температурен сензор към гофрираната тръба, преди да се монтират кабелните елементи. Това ще позволи на сензора да изключи системата, ако възникне прегряване. Гофрираната тръба трябва да бъде здраво закрепена с лепило за плочки.

Как да инсталирате подово отопление под плочки (плочки) - инструкции

Преди да започнете да инсталирате подово отопление под плочки, трябва:

1. Проучете диаграмата на разположението на кабелите и направете маркировки върху основата.

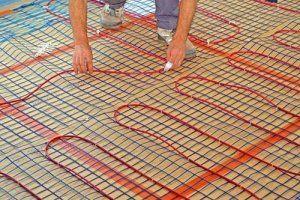

2. Започнете да полагате кабелната система според диаграмата. Най-популярният вариант е серпентинообразен. Обикновено разстоянието между контурите е най-малко 7,5 см. За да определите правилно това разстояние, умножете площта на помещението по 100 и разделете полученото число на общата дължина на кабела.
3. В повечето случаи кабелът се закрепва със специализирана монтажна лента, подходяща за електрически подове (често е включена). Ако лентата не държи здраво, може да се използва лепило за плочки.

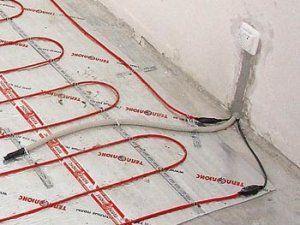

4. След като техникът приключи с полагането на кабела, единият му край трябва да се прекара през жлеба в стенната кутия, за да се свърже към термостата.

Кабелните елементи трябва да се полагат стриктно съгласно схемата, като се избягва опъване или прегъвания. Кабелите за подово отопление трябва да се полагат с изключително внимание, за да се предотврати повреда на системата или изолационната основа.

След като инсталацията приключи, свържете температурния регулатор. Това трябва да се направи в съответствие със схемата и инструкциите на производителя.

Технология за полагане на постелки

След като сте решили коя технология да използвате за монтаж на подово отопление под плочки и сте извършили всички необходими предварителни работи (топлоизолация и подготовка на повърхността), можете сами да започнете монтажа.

Монтирането на подово отопление под плочки започва с определяне на необходимия брой рогозки. Това е най-лесно да се направи, като се маркира повърхността на пода с тебешир. Първо, маркирайте всички зони, където рогозките няма да бъдат монтирани (например, където са разположени мебели и уреди), за да предотвратите прекомерно използване на материал.

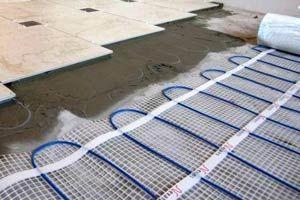

Технология за монтаж на електрическо подово отопление с помощта на нагревателни рогозки под плочки:

Преди да монтирате елементите, намерете подходящо разположение. Това разположение трябва да бъде маркирано на пода, за да се улесни монтажът.

1. Започнете да полагате електрическите постелки в стриктно съответствие със схемата.
2. Когато мрежата трябва да се обърне, армиращата мрежа се отрязва на необходимото място (важно е това да се направи внимателно, без директно да се повредят компонентите на кабела). Кабелът трябва да се обърне така, че да не се усука.

След като инсталацията приключи, свържете температурния сензор и контролера. Всички компоненти на управляващото устройство трябва да бъдат инсталирани съгласно цветовото кодиране на кабелите и схемата, предоставена от производителя.

Изливане на бетонна замазка

След като завършите монтажа на кабелната настилка под плочките, използвайки посочената технология, трябва да проверите функционалността на цялата система. Ако няма проблеми с работата, препоръчваме да се монтира циментова замазка. Ако сте избрали система за подово отопление на базата на рогозка, а не на кабелна, замазката не е необходима и можете да продължите директно с полагането на плочки.

Препоръчително е да маркирате необходимата височина на замазката на стената. Минималната дебелина е 3 см, а максималната е 5 см. Разтворът не трябва да е твърде гъст и трябва да съдържа следните компоненти: пясък, цимент, натрошен камък и вода в съотношение 4:5:0,9. Трябва да се добави и приблизително 1% пластификатор (като вар).

За да се създаде правилна замазка, е важно да се гарантира, че разтворът е разпределен равномерно. Може да се използва валяк за преразпределяне на сместа. След изливане, оставете замазката да изсъхне напълно в продължение на няколко дни. Едва след като е напълно суха, можете да започнете да полагате плочки.

Полагане на плочки

По-долу е дадена кратка инструкция. Ако се интересувате от подробно и стъпка по стъпка ръководство как да направите това, Кои плочки или лепило да избера?, как да се подготви повърхността за по-нататъшна работа, технология на монтаж и др.

За рязане на плочки се използва ръчен нож за плочки. Преди рязане, подгответе плочките съгласно инструкциите (предварително ги накиснете или избършете с влажна кърпа). Ако трябва да създадете персонализиран отвор за тръба, използвайте ръчен нож и шкурка, за да изгладите отвора.

След като подовото отопление е монтирано, е време да се определи разположението на плочките. Това решение обикновено се определя от дизайна на апартамента и личните предпочитания на наемателите.

Кратки инструкции:

1. Смесете топлоустойчиво лепило за плочки.

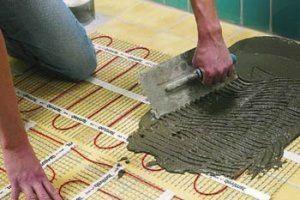

2. Нанесете лепилната смес със шпатула. Важно е да се уверите, че няма празни пространства под плочките, в противен случай те ще причинят износване.

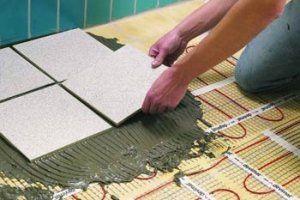

3. Внимателно поставете плочките върху лепилото, като използвате нивелир, за да се уверите, че са нивелирани. Поставете пластмасови дистанционни елементи с кръстообразна форма между плочките, за да осигурите равномерно разстояние.

След като монтажникът на плочки завърши монтажа, повърхността може да се лакира. Това ще удължи живота на плочките и ще подобри естетиката им.

Следователно, полагането на плочки върху подово отопление е лесно, дори за начинаещ. За да направите това, просто трябва да решите вида на конструкцията и след това внимателно да проучите предоставените инструкции за монтаж.

Ако обаче не сте сигурни в способността си сами да инсталирате конструкцията или не сте разбрали напълно процеса на инсталиране, най-добре е да поверите тази процедура на професионалист. Грешките в процеса на инсталиране ще изискват демонтиране и повторно инсталиране на конструкцията.
