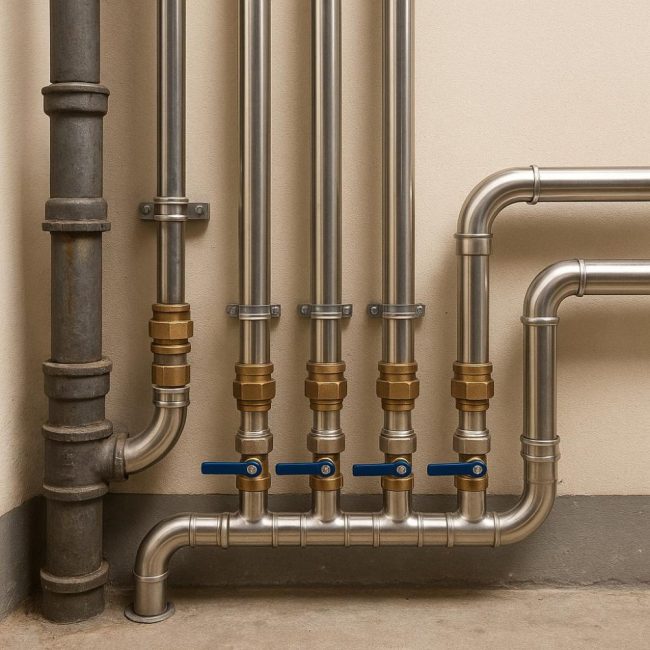

Топло водоснабдяване за многоетажни сгради: от износени щрангове до модерни системи

Топлата вода в многоетажни сгради е една от най-сложните инженерни системи в жилищните сгради. Тя трябва да осигурява стабилни температури, достатъчно налягане и санитарна безопасност, докато работи 24/7 при променливи натоварвания. Грешките по време на етапите на проектиране и монтаж водят до оплаквания от страна на жителите, прекомерна консумация на ресурси, ускорено износване на оборудването и повишен риск от бактериално замърсяване.

Много по-стари домове все още използват щрангове, изработени от стандартна въглеродна стомана с износено поцинковане, докато съвременните проекти все повече разчитат на тръби от неръждаема стомана и полимерни системи, проектирани да издържат десетилетия без корозия или чести повреди. Контрастът между тези поколения решения ясно илюстрира еволюцията на подходите към безопасността, енергийната ефективност и комфорта.

Историческа диаграма: стари щрангове и отворени системи за топла вода

Дълго време стандартният модел в жилищните сгради беше така наречените отворени системи за топла вода. Битовата топла вода се черпеше директно от отоплителната мрежа; в действителност жителите получаваха вода от отоплителните тръби, която беше преминала само минимално третиране.

Основни характеристики на тази епоха:

Материал на тръбопровода

• Черна стомана без вътрешно покритие
• По-рядко – поцинкована стомана

Ниска устойчивост на отлагане на котлен камък и корозия

Схеми на свързване

• Вертикални щрангове, преминаващи през всички етажи
• Горно или долно окабеляване

Липса на индивидуално регулиране на ниво апартамент

Хидравлични режими

• Нестабилно налягане
• Сезонни температурни колебания
• Зависимостта на качеството на топлата вода от състоянието на основните топлоснабдителни мрежи

Такива системи са били проектирани да отговарят на различни стандарти и тарифи. Загубата на вода, несъвършената топлоизолация и частичната корозия са били считани за приемливи, а санитарните рискове са били оценявани по-малко стриктно, отколкото днес.

Основните проблеми на старите системи за топла вода

С остаряването на сградите и по-строгите санитарни разпоредби, традиционните решения се превърнаха в източник на редица проблеми.

Корозия и замърсяване на тръбопроводи

Вътрешната повърхност на стоманените тръби е подложена на:

• електрохимична корозия;
• отлагане на котлен камък при високи температури;
• свръхрастеж с биофилми и продукти от корозия.

Последици:

• намаляване на напречното сечение на тръбопровода, увеличаване на хидравличното съпротивление;
• спад на налягането на горните етажи;
• локални зони със застояла вода;
• влошаване на органолептичните свойства на водата (цвят, мирис, мътност).

Корозионните повреди по връзките и зоните с най-голямо напрежение водят до течове и повреди, често скрити в шахти и тавани.

Температурна нестабилност и оплаквания от жителите

Старите системи са били проектирани за различни режими на топлоснабдяване и профили на потребление. При днешните графици и променящи се натоварвания възникват следните проблеми:

• дълго чакане за топла вода при отваряне на крана;
• температурни колебания при промяна на дебита (нисък комфорт при душ);
• прегряване на водата през нощта и недогряване през пиковите часове.

От гледна точка на енергоспестяването, този тип работа е неефективна: част от топлинната енергия се губи в лошо изолирани мазета и щрангове, а регулирането е трудно.

Санитарни рискове и бактериално натоварване

Когато температурите на топлата вода паднат под 50–55°C и се появят застояли зони, се създават условия за растеж на бактерии, включително легионела. Старите щрангове и агрегати са уязвими към:

• образуване на биофилми по вътрешната повърхност;
• натрупване на органична материя и ръжда;
• трудности с термичната и химическата дезинфекция.

В резултат на това се увеличават рисковете от неблагоприятни последици за здравето от дългосрочната употреба на вода в душове и вани.

Преходът към затворени системи и ролята на индивидуалните отоплителни тела

Настоящият етап на развитие на инфраструктурата на комуналните услуги е свързан с прехода към затворени системи за топлоснабдяване и организирането на подаване на топла вода чрез топлообменници в отоплителни пунктове - централни (ТЕЦ) или индивидуални (ИТП) към къщата.

Принципът на затворена система

В затворена верига:

• охлаждащата течност от отоплителната магистрала не тече директно към потребителя;
• водата за топла вода се взема от градския водопровод (с качество на питейно водоснабдяване);
• Отоплението се осъществява чрез пластинчати или кожухотръбни топлообменници.

Това подобрява санитарната безопасност, опростява филтрирането и дозирането на реагенти и позволява гъвкаво управление на температурата на БГВ, независимо от графика на подаване на отоплителната мрежа.

Индивидуални отоплителни тела (ИОТ)

ИТП на ниво къща изпълнява няколко функции:

• поддържане на зададена температура на БГВ с помощта на автоматизация;
• компенсация за промени в потреблението (пикови натоварвания сутрин и вечер);
• защита от прегряване и хидравличен удар;
• Измерване на топлинна енергия.

Тази връзка определя режима на работа на вътрешната система: температура, налягане и циркулация. Качеството на дизайна и конфигурацията на IWP определя комфорта на живущите не по-малко от избора на материали за щранговете и окабеляването.

Съвременни материали за тръбопроводи: сравнение и области на приложение

Актуализирането на системите за топла вода е невъзможно без преосмисляне на материалите, използвани за щрангове, окабеляване от пода до пода и връзки към уреди.

Въглеродна и поцинкована стомана

Предимства:

• висока механична якост;
• устойчивост на хидравличен удар;
• познаването на технологията на монтаж за много монтажници.

Недостатъци:

• корозия поради увреждане на цинковия слой;
• намаляване на експлоатационния живот при постоянно високи температури;
• необходимостта от заваряване или резбови връзки с висок риск от течове по време на стареене.

Този материал постепенно се заменя с по-издръжливи решения, особено по време на основни ремонти и ново строителство.

Неръждаема стомана

Сплавите от неръждаема стомана (най-често на базата на хром и никел) имат:

• висока устойчивост на корозия в гореща вода;
• гладка вътрешна повърхност, по-малко податлива на отлагания;
• стабилност на характеристиките в продължение на десетилетия с правилния избор на клас и дебелина.

Има две често срещани технологии:

• Заварени системи изработени от тръби от неръждаема стомана с орбитално или ръчно заваряване
• Пресови системи с профилни фитинги и уплътнения, което позволява по-бърз монтаж и намаляване на количеството заваръчни работи

Тези решения са подходящи за щрангове и главни тръбопроводи, където надеждността и дългият експлоатационен живот са от решаващо значение.

Полимерни материали (PP-R, PEX, метал-полимер)

Полимерните и метал-полимерните тръби се използват широко за окабеляване в апартаменти:

• устойчив на корозия;
• по-лек по тегло;
• имат добри хидравлични характеристики;
• помагат за намаляване на шума от течаща вода.

Те обаче изискват стриктно спазване:

• температурни и натискни условия;
• технологии за монтаж (заваряване, пресоване);
• препоръки за защита от ултравиолетово лъчение и механични повреди.

За щрангове във високи сгради изборът на полимери е ограничен от налягането и температурата, така че те често се комбинират с метални тръбопроводи.

Хидравлично балансиране и циркулация: ключът към комфортните температури

Дори при използване на висококачествени материали, системата за топла вода може да не работи задоволително, ако хидравличните и циркулационните изчисления не са правилно изчислени.

Цел на обращението

Циркулационни тръбопроводи в системата за БГВ:

• осигуряване на поддържане на температурата в щранговете и връзките;
• намалете времето, необходимо за чакане на топла вода при отваряне на крана;
• предотвратяват образуването на застойни зони, намалявайки риска от растеж на бактерии.

Липсата или неправилното регулиране на циркулацията води до охлаждане на водата в отдалечени точки, увеличени топлинни загуби и увеличена консумация на вода, докато жителите „източват“ охладения обем.

Балансиране на щрангове

В многоетажните сгради щранговете имат различна дължина и хидравлично съпротивление. Без балансиране:

• някои от щранговете прегряват и получават излишен поток;
• други не се отопляват достатъчно, температурата на водата на горните етажи пада.

Използва се:

• балансиращи клапани на връщащите тръбопроводи;
• автоматични регулатори на диференциално налягане;
• термостатични вентили в циркулационните секции.

Правилното балансиране намалява температурните колебания, намалява шума и подобрява енергийната ефективност на цялата система.

Санитарни аспекти на съвременното водоснабдяване с топла вода

Техническата надеждност и хидравличната стабилност не са единствените изисквания за водоснабдяване с топла вода. Санитарните показатели вече се считат за също толкова важен критерий за качество.

Температурни условия и легионела

Оптимален температурен диапазон в системата за БГВ:

• не по-ниска от 55–60 °C в захранващия тръбопровод;
• не по-малко от 50 °C в най-отдалечената точка на системата.

Температурите, падащи до 25–45°C, създават благоприятни условия за развитието на легионела и други микроорганизми. За ограничаване на риска се използват следните мерки:

• редовни термични дезинфекции (повишаване на температурата до 70 °C за ограничено време);
• превантивно промиване и изграждане на системи, които предотвратяват застоя;
• Материали за тръбопроводи с гладка повърхност и ниска склонност към образуване на биофилми.

Качество на материалите и миграция на веществата

Материалите за тръбите и фитингите трябва да имат:

• хигиенни сертификати и одобрения за употреба в системи за водоснабдяване с питейна вода;
• устойчивост на гореща вода и почистващи разтвори;
• минимална миграция на компоненти във водата при продължителна употреба.

Особено внимание се обръща на полимерните материали и уплътнителните елементи, работещи в гореща вода с добавяне на реагенти.

Енергийна ефективност: топлоизолация, автоматизация и измерване

Съвременните системи за топла вода се разглеждат не само като средство за доставяне на топла вода, но и като част от енергоспестяващ комплекс.

Топлоизолация на тръбопроводи

Правилна изолация:

• щрангове в неотопляеми помещения (мазета, тавани);
• циркулационни линии;
• тръбопроводи на места, където преминават през студени помещения,

намалява топлинните загуби и позволява:

• стабилизиране на температурата;
• намалете натоварването на източниците на топлина и циркулационните помпи;
• намаляване на риска от кондензация по повърхността на тръбите.

Автоматично регулиране

Съвременните ITP и CTP са оборудвани с:

• автоматизация, зависима от времето;
• Регулатори на температурата на БГВ;
• честотно контролирани помпи.

Тези системи поддържат зададена температура и налягане, реагирайки на промените в потреблението и параметрите на отоплителната мрежа. Това води до намалена консумация на топлина и вода и по-малко оплаквания от прегряване и недогряване.

Дозиращи устройства

Монтаж на топломери и водомери:

• прави потреблението на ресурси прозрачно;
• насърчава управляващите дружества да оптимизират режимите на работа;
• създава основа за справедливо разпределение на разходите между жителите.

При реконструкция на система за топла вода се препоръчва да се осигури измерване още на етапа на проектиране.

Подходи за модернизация на съществуващи системи за топла вода

Пълната подмяна на всички щрангове и ВиК в съществуваща сграда е сложен и скъп проект, особено в установени сгради. На практика се използва поетапен подход.

Преглед и диагностика

Преди избора на технически решения се извършва следното:

• хидравлични изпитвания и измервания на действителното налягане;
• оценка на температурата в контролните точки;
• ендоскопия или селективно отваряне на участъци от тръбопровода;
• Анализ на оплакванията на жителите относно щрангове и входове.

Въз основа на резултатите се разработва програма за ремонт: от дребни ремонти до пълна реконструкция.

Частична подмяна на щрангове

Най-износените и проблемни щрангове се подменят първо:

• честите течове се елиминират;
• налягането се увеличава на горните етажи;
• Рискът от инциденти по време на отоплителния сезон е намален.

Важно е да се осигури съвместимостта на новите материали със старите компоненти, за да се избегне създаването на „слаби места“ в преходите.

Цялостна реконструкция с подмяна на електрически вериги

По време на основен ремонт е възможно:

• подмяна на отворена система със затворена с централна отоплителна точка;
• промяна на схемата на окабеляване (например преминаване към хоризонтално окабеляване с разпределителни шкафове на етажите);
• монтаж на нови циркулационни тръбопроводи и балансиращи възли.

Този подход изисква детайлно разработване на дизайна, но позволява преход към съвременно ниво на комфорт и енергийна ефективност.

Тенденции в развитието на системите за топла вода в многоетажни сгради

Настоящият етап на развитие на инженерните системи се характеризира с няколко стабилни тенденции:

• Нарастващи изисквания за санитарна безопасност
  Акцент върху предотвратяването на развитието на легионела, използването на материали с подобрени хигиенни характеристики и прилагането на правила за почистване и дезинфекция.
• По-нататъшно разпространение на затворени системи
  Преход към отопление на вода чрез топлообменници с възможност за гъвкаво конфигуриране на режими и записване на топлинна енергия.
• Широко използване на материали, устойчиви на корозия
  Отхвърляне на необработена стомана, използване на неръждаеми и полимерни тръби в комбинация със съвременни системи за монтаж.
• Интеграция на автоматизация и мониторинг
  Преходът от ръчно управление към интелигентни системи за управление, способни да анализират данни и да поддържат режима в оптимални граници.
• Ориентация на жизнения цикъл
  Оценка на решенията не само по първоначалната цена на монтажа, но и по общите разходи за 20–30 години експлоатация: ремонти, аварии, топлинни загуби, оплаквания от жители.

Заключение

Системите за топла вода в многоетажните сгради претърпяват основна модернизация. Старите, корозирали стоманени щрангове, нестабилните системи и липсата на измервателни уреди постепенно отстъпват място на цялостни решения, фокусирани върху санитарната безопасност, комфорта и енергийната ефективност.

Изборът на тръбен материал, схемата на циркулация, настройките на отоплителната станция и качеството на монтажа създават единна техническа и експлоатационна картина. С правилно обновяване и внедряване на съвременни технологии е възможно значително да се удължи животът на сградите, да се намалят разходите и да се осигури на жителите постоянно качество на топлата вода, което отговаря на съвременните стандарти и очаквания.
