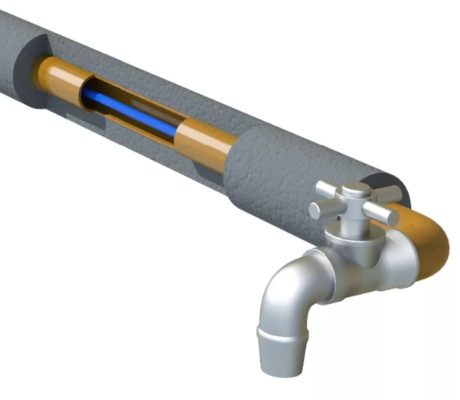

В някои ситуации е необходимо да се инсталира нагревателен кабел за водоснабдителна система вътре в тръба. В региони, където зимните температури достигат много ниски нива, хората с право се питат: „На каква дълбочина трябва да се полагат водопроводните тръби, тъй като обикновената изолация в студените райони не ги предпазва от замръзване?“.
За да се предотврати това, главната тръба е оборудвана с вътрешно отопление. Това позволява на тръбопровода да поддържа желаната температура, дори когато температурата спадне значително.
В тази статия ще разгледаме подробно какво представлява нагревателният кабел за водопроводни тръби, как работи, какви са неговите характеристики, какви са различните видове, кой кабел да изберете в зависимост от ситуацията и как да го монтирате вътре или извън тръбата.
- Какво е нагревателен кабел и как работи?
- Нека разгледаме дизайна на електрическите отоплителни проводници
- Видове нагревателни кабели - резистивни и саморегулиращи се
- Избор на кабел по мощност и производител
- Цени на кабелите
- Монтажни работи
- Закупуване на материали
- Подготовка на нагревателния кабел
- Свързване на захранващия кабел към главния кабел
- Поставяне на кабела вътре в тръбата
- Свързване към захранването
- Отговорът е въпрос.
Какво е нагревателен кабел и как работи?

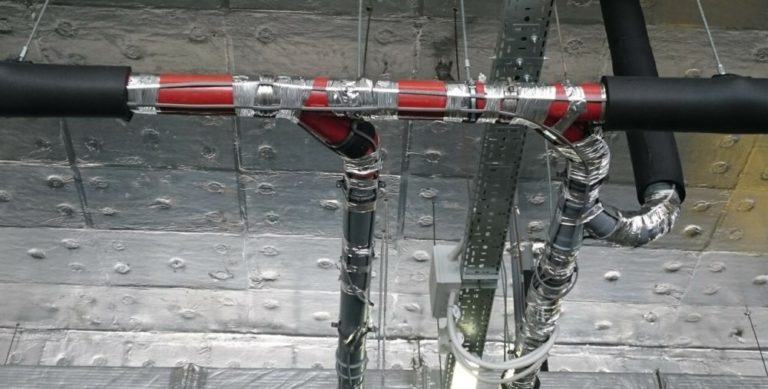

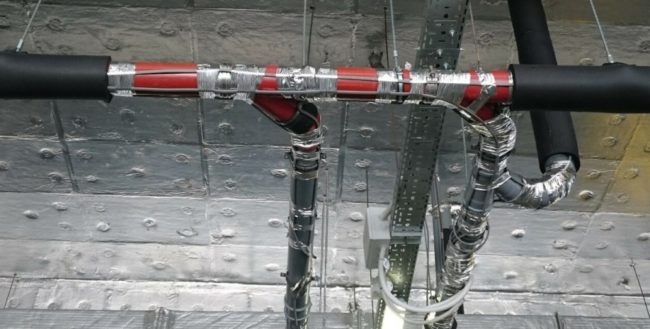

Отоплението на външни тръбопроводи е много разпространено в много региони на Русия. Нагревателните кабели за водопроводи могат да се монтират както вътре, така и извън тръбата и по същество представляват обикновени проводници. Благодарение на... наличието на съпротивление, една от възможностите беше използвана метален проводник - металът пропуска електрически ток през себе си има способността да се загрява.
С увеличаването или намаляването на тока, температурата на кабела се повишава или намалява съответно. По този начин, тези физични свойства позволяват регулирането на температурния лимит.
Съответно, колкото по-ниско е нивото на съпротивление, толкова по-горещо ще стане устройството. Разбира се, саморегулиращите се електрически кабели трябва да бъдат добре изолирани, тъй като се намират във вода.
Включете нагревателния кабел при температура от +5 градуса Вътре във водоснабдителната система. С понижаването на околната температура, съпротивлението в проводника се увеличава, като по този начин се поддържа желаната температура на водата във водоснабдителната система.
Този кабел се предлага в различни дължини, от два до двадесет метра. Той ви позволява да затоплите част от водопровод или цялата главна линия, ако се намира в зона на замръзване.
Въпреки това, за да изберете и инсталирате правилно нагревателен кабел вътре в тръба, е необходимо внимателно да проучите цялата информация, която ще бъде представена по-долу.

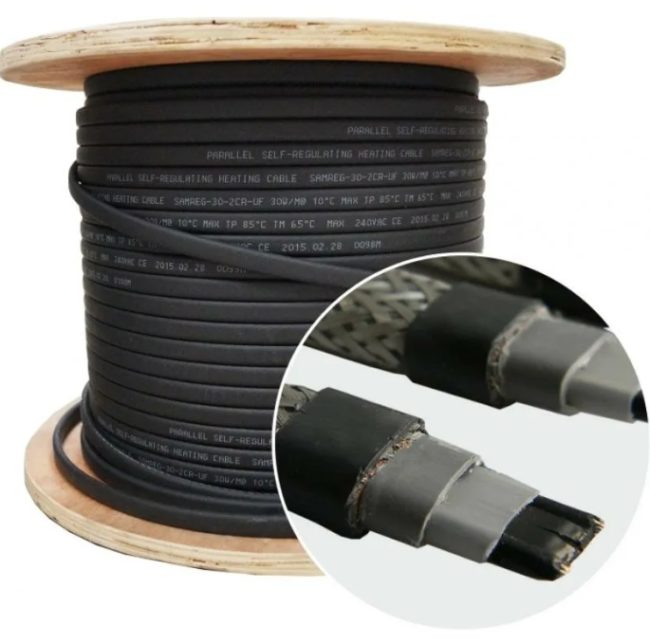

Нека разгледаме дизайна на електрическите отоплителни проводници
Нагревателният кабел за вътрешен монтаж се произвежда под формата на лентов електрически нагревател. Нагревателното устройство има следните компоненти:
Външният изолационен слой на нагревателния кабел има следните характеристики. Той е устойчив не само на излагане на влага и високи температури, абсолютно не се страхува от удар агресивна химическа средаДизайнът на кабела може леко да се различава; по-долу е показана друга версия на устройството.
Също така, нагревателният кабел за монтаж във водопроводни тръби е изработен от материали, чийто състав е одобрен за употреба в хранително-вкусовата промишленост. Следователно, той може да се монтира във водопроводи за питейна вода.
Освен това, нагревателният кабел е оборудван с температурен регулатор, което го прави саморегулиращ се и способен самостоятелно да настройва температурния режим.
Това позволява наблюдение на температурата във водоснабдителната система без човешка намеса. Ако температурата надвиши зададените параметри, системата се изключва автоматично. Тези функции предотвратяват прегряване и пестят енергия.
- Надеждна работа.
- Висока сигурност.
- Възможност за използване на нагревателния кабел както на закрито, така и на открито.
- Лесен монтаж и експлоатация.
- Способността за пестене на енергия чрез автоматизация е саморегулираща се способност.
Може би единственият недостатък на тези отоплителни агрегати е тяхната зависимост от електричество. Поради тази причина се препоръчва инсталирането на допълнителни източници на енергия в главните тръбопроводни секции.

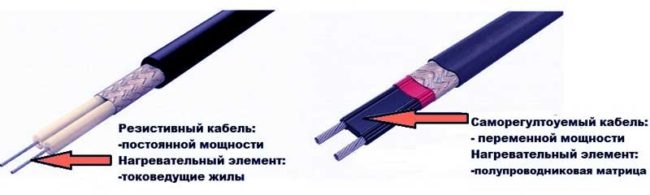

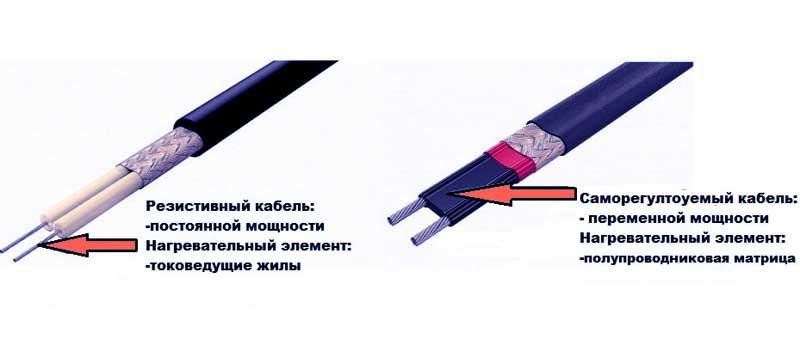

Видове нагревателни кабели - резистивни и саморегулиращи се
Вътрешното или външното нагряване на тръбопровода зависи от метода на генериране на топлина и се извършва от следните видове устройства.

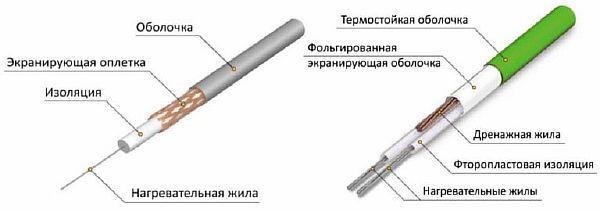

1. Резистивен — съставени от една или повече метални жици. Едноядрен Поради сложността на инсталацията, те се използват много по-рядко. Трудността се състои във факта, че изискват навиване на веригата около източника на захранване, което не винаги е възможно.
Двужилен— свържете към източник на захранване в единия край и монтирайте контактна втулка в другия, за да осигурите затваряне на веригата.
Или единият проводник (другият осигурява само проводимост), или и двата могат да се нагреят. В последния случай, изходната мощност става значително по-висока.

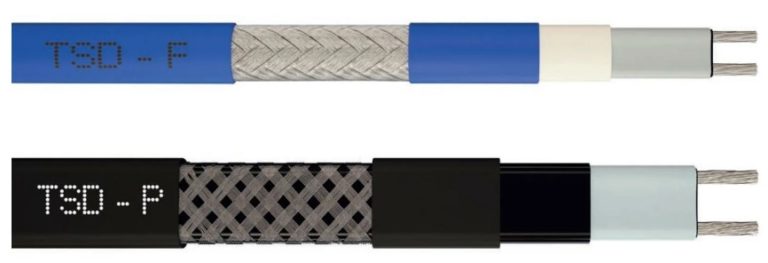

2. Саморегулиращ се — нагревателен кабел, предназначен за монтаж както вътре, така и извън водоснабдителната система. Принципът му на действие е подобен на предишния тип устройство. Отличителна черта е възможността за независимо регулиране на нивото на подаване на топлина при промяна на температурата, което води до значителни икономии в потреблението на електроенергия.
Поради тези причини, той е идеален за монтаж в малки участъци от тръбопровода. Не е необходим термостат. Самонагряващите се кабелни устройства се предлагат не само с термостат, но и с различни монтажни компоненти и специални уплътнения – адаптери за прокарване през тръбопровода.
Саморегулиращият се нагревателен кабел стана по-широко разпространен.
Недостатъците включват високата цена на саморегулиращия се проводник.
Избор на кабел по мощност и производител
Вътрешният самонагряващ се кабел за отопление на водопроводи се разделя според вида на употреба според мощността.
Номиналната мощност зависи от следните параметри: средната годишна температура в региона, методът на полагане на тръбопровода (външен или вътрешен), неговата изолация и дали отоплението ще се подава от вътрешността на тръбата или отвън. Диаметърът на тръбата също е важен фактор.
Количеството топлинни загуби зависи от обема на тръбата и качеството на изолационния слой. Например, метална тръба 50 мм тръба изолация с 20 мм ще се нагрява ефективно от устройство с мощност при 20 W/m².
По протежение на критична главна отоплителна линия се инсталира кабелна система с висока мощност. Преди инсталирането на такава система е важно да се знае, че мощността на нагревателния кабел се избира въз основа на диаметъра и дължината на главната линия. В този случай обаче консумацията на енергия за отопление ще бъде значителна.
Всеки комплект кабели, предлаган от този производител, е по-скъп от подобни опции на други производители. Това обаче е напълно компенсирано от качеството на продукта.
Професионалните майстори включват и руската компания "Yulmart" в линията от висококачествени продукти, която бързо спечели популярност сред потребителите.
Специално внимание заслужава комплектът за отопление на тръби "Underlux", произведен в Германия. Този комплект, предназначен за монтаж в тръбната мрежа, се използва най-често в домакинствата.
Продуктите Underlux са лесни за монтаж, като се използват отливки. Основното предимство на това саморегулиращо се устройство е способността му самостоятелно да регулира работните параметри в зависимост от околната температура.
Това предимство осигурява дълготрайна и надеждна работа. Комплектите, предлагани от този производител, са високоефективни и енергоспестяващи. Те могат да бъдат инсталирани във водопроводни и дренажни системи, канализации и други приложения.
Прегледът на различните производители може да продължи безкрайно. Основното нещо, което трябва да направите при избора, е внимателно да обмислите плюсовете и минусите на опциите. Всеки модел се предлага и с инструкции от производителя, които също трябва да бъдат внимателно прегледани преди употреба.
Видео: Изолиране на водопроводна система от изкопа до къщата
Те ще ви помогнат да изберете правилния продукт на разумна цена. Между другото, най-доброто място за закупуване на електрически тръбопроводи е строителният хипермаркет Leroy Merlin. Той винаги разполага с богат избор от висококачествени продукти на разумни цени.
Цени на кабелите
Цената на комплект отоплителни кабели се влияе от редица фактори:
- дължина на отоплителния продукт;
- оборудване;
- цената на уплътнението, което е необходимо за поставяне на нагревателния кабел във водопровода;
- модел на захранващ кабел с щепсел;
- гнезда;
- Ценова листа за монтажни услуги за всички компоненти.
Средната цена на метър нагревателен кабел е 440 рубли. Комплектът лепило за свързване на конструкцията започва от 350 рубли. Минималната цена за уплътнения е 420 рубли. Двуметров захранващ кабел с формован щепсел може да бъде закупен за 200 рубли. Сглобяването на целия комплект струва най-малко 500 рубли.
Нагревателните кабели се продават в специализирани магазини, където можете да намерите правилния размер. Можете също така да поръчате готовия продукт с куриерска доставка от фирми, които продават тези продукти, по телефона или онлайн.
За да се намали количеството консумирана енергия при използване на кабел за водно отопление с дължина над 3 метра, се препоръчва използването му с термостатен сензор.
Монтажни работи
Монтирането на нагревателен кабел в тръба трябва да се извършва от професионалисти. Те не само ще определят точно колко метра да закупят, но и ще инсталират отоплителното устройство в съответствие с всички правила за безопасност.
Важно е да се помни, че нагревателните кабели за пластмасови тръбопроводи, както и за тръбопроводи, изработени от други материали, постоянно работят във вода и могат да се превърнат в източник на опасност за здравето.
Следователно, ако професионалист инсталира система за топла вода, той ще вземе предвид всички подробности за монтажа. Въпреки това, за по-малки участъци от водоснабдителната система монтажът може да се извърши самостоятелно.

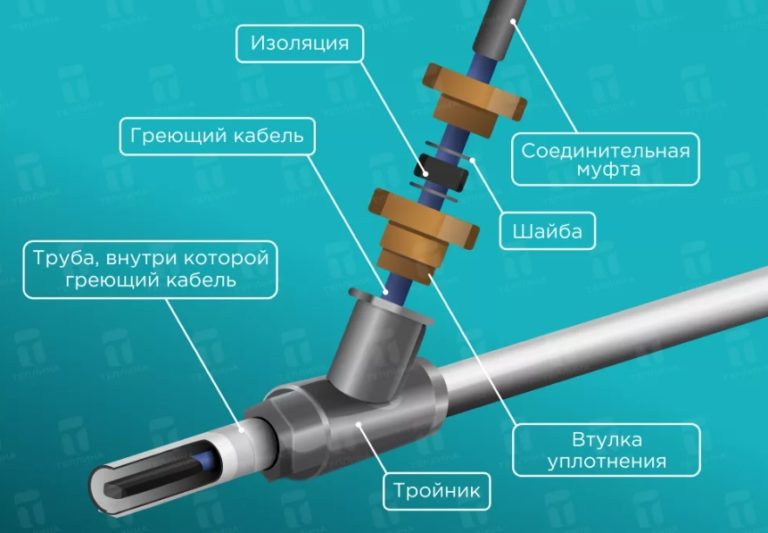

- При монтажа е необходимо да се монтира тройник. Трябва да се спазват всички стандарти за уплътняване.
- В адаптера трябва да се завинти специална вложка.
- По време на монтажа в отвора се вкарва нагревателен кабел с необходимата дължина.
- При извършване на монтажа е необходимо точно да се измери дължината на тръбата, подготвена за отопление.
- Не е възможно да се монтира нагревателен кабел през спирателен вентил на тръба.
- Мястото, където кабелният комплект влиза в тръбата, е маркирано с предупредителен знак.
- Монтажът трябва да се извърши много внимателно, за да се избегне повреда на електрическия проводник. Ако нагревателният проводник се повреди по време на монтажа, той ще трябва да бъде сменен незабавно.
- Острите ръбове и резбите на някои части трябва да бъдат покрити с тиксо по време на монтажа. Това ще предотврати повреда на кабела.
Правилно инсталираният нагревателен кабел за водоснабдителна система вътре в тръба ще създаде дълготраен, незамръзващ източник на вода, който ще функционира безпроблемно в студените зимни дни.
Ако решите сами да инсталирате отоплителната система на тръбопровода, трябва внимателно да прочетете инструкциите, преди да започнете работа.
Нека разгледаме инсталирането на нагревателен кабел, използвайки примера за инсталиране на нагревателен кабел във водопровод. Във водопровода трябва да се монтира саморегулиращ се нагревателен електрически кабел с обвивка, подходяща за употреба с хранителна среда.
Закупуване на материали
Преди да отидете в магазина, трябва да определите размера – дължината му трябва да съответства на дължината на водопровода, който ще се отоплява. Също така трябва незабавно да закупите необходимите монтажни материали: уплътнение, парче електрически проводник с щепсел и комплект муфи. Ще ви е необходим и тройник, за да поставите правилно нагревателния кабел.
Продуктите на Devi са идеални за отопление на кладенци и водопроводи на закрито през зимата. Те могат самостоятелно да регулират процеса на отопление в зависимост от температурните промени.
Подготовка на нагревателния кабел
Подготовката включва изолиране на нагревателния кабел с помощта на муфи. Процесът включва извършване на уплътнения на краищата:

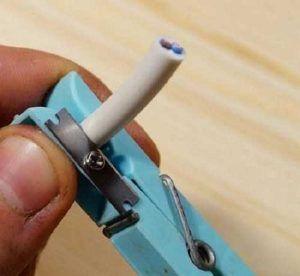

- горният защитен слой се отстранява с 4,5 см, сплетените проводници се отрязват от изолационната обвивка;
- едната страна на матрицата е скъсена;

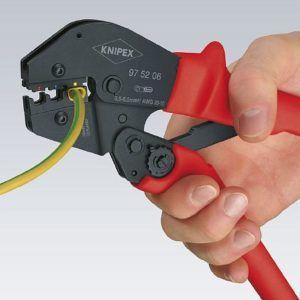

- Термосвиваемата тръба се кримпва с помощта на кримп.
На този етап работата по изолирането на нагревателния кабел е завършена; ако всички стъпки са изпълнени правилно, устройството ще бъде напълно запечатано.
Саморегулиращият се дизайн се поврежда по-бързо при често включване и изключване. Също така, неправилното свързване към източника на захранване и лошото завършване могат да повлияят негативно на работата му.
Свързване на захранващия кабел към главния кабел
Това действие е необходимо за захранване на нагревателния проводник с електричество, което е необходимо за функционирането на цялото устройство:

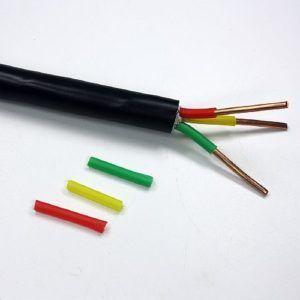

- захранващият кабел е подготвен - проводниците са разделени и изолацията е оголена;
- Върху него се поставя комплект за преминаване (уплътнение) - всяка част се поставя стриктно съгласно инструкциите.

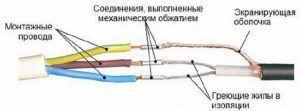

Процесът на свързване на нагревателния елемент към захранващия елемент изглежда така:
- защитният изолационен слой се отстранява;
- вените се освобождават от матрицата;
- върху нагревателния кабел се поставя термосвиваема тръба;
- захранващите и главните проводници се свързват с помощта на кримпваща втулка;
- HDPE проводниците са изолирани с тръба;
- оплетката е снадена със сърцевината на захранващия кабел;
- окончателната изолация на възела е извършена.
Тези стъпки са необходими само ако сами изграждате уреда. Закупуването на готов комплект за водоснабдяване и отопление елиминира необходимостта от тези стъпки.
Поставяне на кабела вътре в тръбата

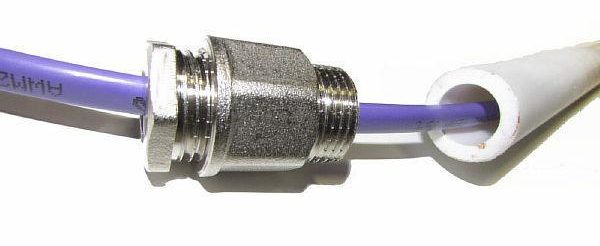

Кабелът може да се постави само след като муфите са се охладили, като изолираният край на кабела се вкара във водопровода. Той се поставя през монтирания тройник. Това трябва да се прави плавно и да се избягват остри ъгли, тъй като това може да повреди кабела.
След като целият проводник е във водопроводната тръба, входната точка трябва да бъде запечатана, за което служи уплътнител за проникване. Всички крепежни елементи се затягат здраво на ръка и след това се затягат с гаечен ключ. Това компресира гумената изолация вътре, като по този начин запечатва връзката.
Когато поставяте нагревателен кабел във водопровод, уверете се, че електрическият проводник не преминава между спирателните вентили, тъй като това ще доведе до повреда.
Свързване към захранването
След като инсталацията приключи, можете да свържете отоплителната система към електрозахранването. Най-добре е да използвате отделен източник на захранване. Помислете за безопасността на линията и я оборудвайте с 10 mA RCD.
Това ще предпази от изтичане на ток, ако кабелът е повреден. Устройството ще деактивира линията, като по този начин ще предпази собственика от токов удар в случай на неизправност.
Свързването на отоплителната система е лесно. Просто поставете евро щепсела, разположен в края на захранващия кабел, който е свързан към нагревателния проводник, в електрически контакт.
Тъй като дизайнът използва матрица, няма нужда да се следи температурата или да се изключва системата. Саморегулиращият се кабел е „интелигентен“ и автоматично ще следи този процес. Това завършва процеса на свързване.
Нагревателният кабел се активира, когато температурата на течността във водопровода достигне +5 °C, а системата се изключва при температура +15 °C.
Важно е обаче не само правилно да свържете отоплителното устройство, но и да го използвате правилно, така че да издържи дълго време:
- Не изключвайте щепсела от контакта, освен ако не е абсолютно необходимо - това ще намали живота на кабела и саморегулиращата се матрица ще се повреди;
- Ако водоснабдителната система е положена на повърхността, трябва да се помисли за допълнително нагряване на тръбите отвън, под формата на топлоизолационен корпус; това ще намали загубите на топлина през зимата.
Отговорът е въпрос.
Да, възможно е, ако използвате специализирани кабели, в които всички тоководещи елементи са покрити с флуорсъдържащ полимер, устойчив на вода.
Препоръчително е да се използва кабел с мощност от 10 до 30 вата. Мощността ще зависи от диаметъра. За тръба до 25 мм са достатъчни 10 вата; за валцовани тръби с диаметър 25-40 мм - 16 вата; за 40-60 мм - 24 вата; и за 60-80 мм - 30 вата.
За да определите необходимата дължина, разделете коефициента на топлинни загуби на специфичната мощност на кабела. Важно е обаче да се вземат предвид зоните, изискващи повишено нагряване, като например клапани, фланци и др.
Цитат: „Съответно, колкото по-високо е нивото на съпротивление, толкова повече ще се нагрее устройството.“
Струва ми се, че това противоречи на закона на Ом, спомнете си формулата:
P = U²/R
От което следва, че е вярно точно обратното: колкото по-ниско е съпротивлението при едно и също напрежение, толкова по-голяма е мощността, т.е. толкова по-голямо е нагряването.
Хора, попаднали сте на загубеняк. Тази формула е за мощност на товара. Проводниците се нагряват поради загуба на енергия, т.е. Q = I2 * R. И тъй като токът в проводниците и товара е еднакъв, колкото по-голямо е съпротивлението, толкова по-голямо е нагряването.
Виталий, абсолютно си прав: колкото по-високо е съпротивлението, толкова по-гореща ще бъде жицата, както е обяснено в статията. Количеството топлина, генерирано при протичане на ток през жицата, е право пропорционално на съпротивлението на жицата.
Саморегулиращ се кабел от температурен клас T6 се използва в ежедневието. Максималната работна температура е ограничена до 65°C при излагане на околна температура не по-висока от 85°C. По време на работа нагревателният кабел се стреми да постигне зададените параметри, но не превишава граничната стойност (65°C). С нагряването на матрицата съпротивлението се увеличава пропорционално, а мощността намалява. При пиково нагряване (65°C) мощността е нулева.
Индустриалните термокабели от клас T3-T5 са проектирани за пикови температури на нагряване от 110-150°C. Излагането на температури на околната среда се увеличава до 135-260°C.
Независимо от повишените температурни прагове, процесите, протичащи в термокабелите T3-T5, са подобни на тези в битовите кабели T6. Тоест, с нагряването на матрицата съпротивлението се увеличава, а мощността намалява.
Термосвиваемата тръба се кримпва с помощта на кримп.
Какво е кримпер?
Здравейте. Кримперът е инструмент за ръчно кримпване.
Кримперът е инструмент, използван за ръчно кримпване на кабелни връзки с клеми.
Полупроводниковата полимерна матрица има висок положителен температурен коефициент на съпротивление, което означава, че съпротивлението ѝ се увеличава с температурата. Напрежението между металните проводници се определя от източника на захранване и е независимо от температурата на кабела. Мощността, разсейвана във всяко сечение на кабела, е равна на W = U * U/R и намалява (увеличава се) с повишаване (намаляване) на температурата (съпротивлението) на полупроводниковата полимерна матрица.
Благодаря за подробната статия, обясняваща всичко стъпка по стъпка. Нагревателният кабел определено не беше толкова лесен. Сравних много марки. Между другото, не срещнах никакви особени трудности с монтажа. Ключът е да следвате внимателно инструкциите и да не бързате, тъй като е лесно да се объркат нещата. А нагревателният кабел наистина прави огромна разлика. Така че, бъдете внимателни.
Здравейте, имам инсталиран саморегулиращ се нагревателен кабел в HDPE тръба от помпата на кладенеца до пресостата в къщата. Все още не сме се преместили в къщата; след като инсталирахме водоснабдителната система, проведохме пробни пускания и източихме надземната част на водоснабдяването за зимата. Така че, 10 метра от нагревателния кабел са в празната тръба и 10 метра във водата на кладенеца, с 20-метрово парче непрекъснат кабел. Как ще работи процесът на саморегулиране в този случай или трябва да избягвам използването на нагревателния кабел?
Здравейте. Проводниците на саморегулиращ се кабел са обвити в полимерна матрица. Полупроводниковият полимер е способен да променя съпротивлението си в зависимост от приложената към него температура. Процесът на саморегулиращ се топлопренос се осъществява буквално на всеки сантиметър от матрицата. Нагревателният кабел поддържа предварително зададена температура на нагряване във всички секции, в зависимост от околната температура.
Във вашия случай температурата на нагряване на кабелните секции в празните и запълнените секции на водопровода ще бъде еднаква. Можете да оставите отоплението включено за зимата, но ще трябва да платите за консумираната електроенергия.
Ако водата е била източена от надземната част на тръбата, тя няма да замръзне. Изолирайте кладенеца. Друга част от водопроводната тръба, вградена в корпуса, ще предотврати замръзване. Можете да изключите кабела на запечатаната водопроводна линия, за да пестите енергия. За допълнителна защита покрийте надземната част на тръбата с изолационни материали, които имате у дома.
