Помпи за повишаване на налягането за водоснабдителни системи – видове, избор, техники за монтаж и видео уроци

Работата на много водопроводни тела и уреди зависи пряко от налягането на водата във водопроводната мрежа. Ниското налягане може да бъде реален проблем, особено във високи сгради.

Единственото решение на този проблем е използването на помпа за повишаване на налягането на водата. В противен случай животът в такъв апартамент или къща става изключително неудобен.

Стандартно налягане във водоснабдителните системи

Единицата за измерване на този индикатор е барДруго наименование е атмосферната единица. Физически това може да се тълкува като издигането на водата под това налягане до височина от 10 метра.

В жилищните райони налягането трябва да бъде 4-4,5 атмосфери според нормативните изисквания, което осигурява обслужването на високи сгради.

Съгласно действащите разпоредби, както е посочено в СНиП 2.0401-85, налягането на студената вода в системата трябва да се поддържа в диапазона от 0,3-6,0 атмосфери, а на топлата вода - в диапазона от 0,3-4,5. Важно е обаче да се разбере, че това са крайни стойности и не означават непременно, че водоснабдителната система ще функционира правилно при тези крайности. В такива случаи се използват помпи за повишаване на налягането на водата във водоснабдителната система.

Прекомерно високото налягане във водопроводната мрежа е не по-малко опасно от недостатъчното налягане. Например, ако това налягане достигне 6,5-7,5 атмосфери, се създават екстремни условия за работа на връзките.

В пластмасовите тръби резбовите връзки и съединенията, създадени чрез запояване, започват да текат, причинявайки течове на вода. При тези условия монтажът трябва да се извършва само с помощта на заварени метални фитинги.

Трябва да се отбележи, че бликащите артезиански кладенци може да създаде налягане до 10 атмосфери и при такива обстоятелства е необходимо да се използва оборудване за регулиране на налягането.

Причини за ниско водно налягане

Обстоятелствата, водещи до спадове на налягането във водоснабдителната мрежа, могат да бъдат както обективни, произтичащи от естествени процеси, така и субективни, свързани с грешки в проектирането, изчисленията и избора на оборудване. Те могат да бъдат формулирани по следния начин:

1. Повишена консумация на вода, свързана с висока сезонна консумация. Това се случва през лятото, когато частните домакинства използват големи количества вода за напояване на градините си.
2. Дефектна или недостатъчно мощна помпа на разпределителната станция.

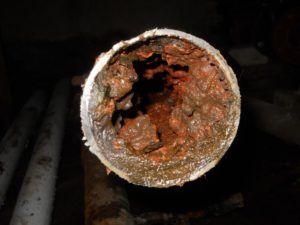

3. Запушени тръби. В случай на метални водопроводни тръби, това може да е смес от ръжда и естествено срещащи се неразтворими варовикови отлагания.
4. Течове на вода от пукнатини или течове във водопроводни тръби. Те обикновено се образуват на съединенията на тръбите или корозират през стените им. Единственият начин да се избегнат подобни дефекти е да се извършват редовни проверки и поддръжка стриктно съгласно определен график.
5. Недостатъчен капацитет на електрическите мрежи, захранващи подстанцията.

За частния сектор, който използва индивидуално водозахранване под формата на кладенци или сондажи, това става възможно поради постепенното намаляване на дебита им в резултат на затлачване на източници и запушване на филтрите.

Най-тревожното е, че факторите, които намаляват водното налягане, не се появяват внезапно; ефектите им са значително разпределени във времето и остават незабелязани. Очевидно е необходимо постоянно наблюдение на капацитета на тръбопровода.

Как работи бустерната помпа?

Най-честите признаци за ниско водно налягане са ниското водно налягане от чешмата или невъзможността за използване на две или повече водоизточници.

Това става реалност, когато налягането падне близо до минималната стандартна стойност.

Ако водопроводните тръби са били проверени и е установено, че са в добро състояние, трябва да се монтират помпени агрегати за повишаване на атмосферното налягане във водопроводната мрежа. За тази цел се използват центробежни помпи, задвижвани от електрически двигател.

Въпреки че изпълняват една и съща функция – поддържане на водно налягане във водопроводната система – те могат да се различават по принципа си на действие:

1. Устройствата с непрекъснато действие работят 24/7, поддържайки водно налягане в системата. Недостатъкът на този тип е постоянната консумация на енергия и ускореното износване на оборудването. Тези устройства се представят добре, когато се активират ръчно по време на пиково търсене на вода, например при поливане на градина.
2. Помпата е автоматична и е оборудвана със сензор за поток. Тя се активира, когато водата се движи през тръбата, показвайки текущия поток. Този режим на работа е по-енергийно ефективен от предишния метод. Цената на автоматична помпа за повишаване на налягането е малко по-висока, но това се компенсира от по-ефективната ѝ работа.

Съществена разлика за такова оборудване е методът на охлаждане. В устройствата сух ротор Работното колело е разположено в отделна камера и е отделено от водния поток чрез уплътнения, монтирани в корпуса.

Гледайте видеото

ПРЕГЛЕД НА ВИХРОВИ И ЦЕНТРОБЕЖНИ ПОМПИ ЗА ПОВИШАВАНЕ НА ВОДНОТО НАЛЯГАНЕ

Помпи мокър ротор Те работят директно във вода, което има положителен ефект върху тяхната издръжливост, тъй като течността действа едновременно като охлаждащ агент и смазка за лагерите.

Основното предимство на тези устройства е безшумната им работа, което позволява инсталирането им на закрито.

Правила за избор на мощност на помпата - технически характеристики и тяхното значение

Основният фактор, влияещ върху избора на устройство за подаване на вода и поддържане на нормално налягане в системата, е естеството на точката на водозахранване:

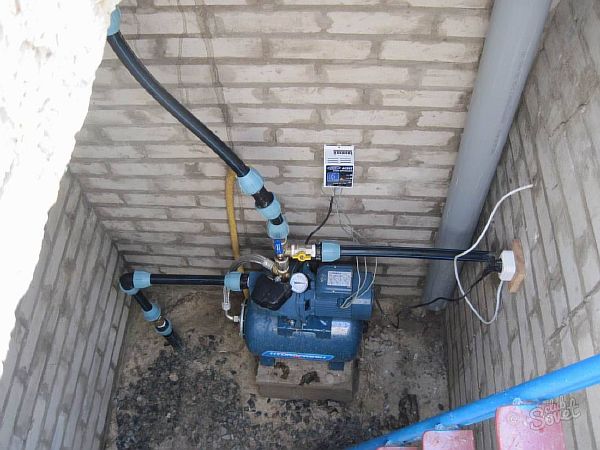

1. Самозасмукващи устройства се използват в ситуации, когато точката на водозахранване е разположена под нивото на монтаж на устройството. Те са проектирани да засмукват самостоятелно вода от дълбочина до 8 метра.

Колкото по-кратко е разстоянието от водата до помпата, толкова по-ефективно тя изтегля вода, така че мястото на монтаж трябва да е възможно най-близо до източника.

2. Обикновено смукателните агрегати се монтират във водоснабдителната система и поддържат налягане в нея. Източникът на всмукване на вода обикновено се намира над самия агрегат. Това може да бъде входна тръба или резервоар за съхранение на вода.

Произвежда се отделна линия циркулационни устройства, предназначени да осигурят ускорена циркулация на охлаждащата течност в отоплителните системи. Те са оборудвани с температурен сензор за автоматично регулиране на дебита. Монтират се във връщащата тръба на отоплителния кръг.

3. Кладенческите помпи се използват за изпомпване на вода и поддържане на налягане от големи резервоари и кладенци. Дизайнът на това устройство осигурява практически безшумна работа. Всмукването на въздух се предотвратява, когато нивото на водата спадне. Това гарантирано предотвратява това, ако устройството е оборудвано с автоматично изключващо устройство, когато нивото на течността е критично ниско.

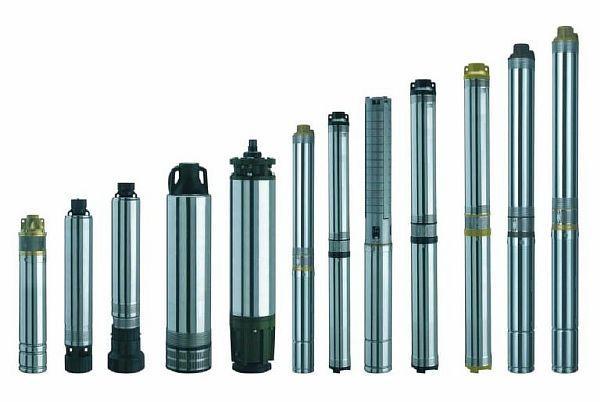

4. Потопяемите сондажни помпи са предназначени за монтаж в ограничени пространства, определени от диаметъра на водовсмукателния корпус. Следователно, диаметърът им е малък, но производителността им е достатъчно висока, за да отговори на всички нужди на потребителите.

Как да изберем помпа въз основа на хидравличните характеристики

Основните показатели при избора са следните:

• В – производителността на устройството, измерена в кубически метри за единица време – м³/час;
• Н – стойност на налягането – височината на водния стълб, измерена в метри.

Тези два параметъра определят работните характеристики на устройството. Те са взаимозависими; промяната на единия параметър променя съответно и другия.

Препоръчителна стойност на показателя за ефективност:

1. За селска къща за 4 души това е 1-2 кубически метра на час.
2. При използване на вода за напояване на обекта - 2-3 кубически метра на час.

Необходимото налягане за водоснабдителната мрежа може да се определи с достатъчна точност от съотношението:

Н = Н_гео + (0,2 + Л) + 10 (м), където:

Н – налягане;

Н_гео;

Л - обща дължина на нагнетателните и смукателните тръби;

10 – минималната стойност на необходимото налягане в точката на водовземане.

Използвайки избраните параметри и извършеното изчисление, можете да изберете устройство, което отговаря на изискванията на конкретна водоснабдителна мрежа.

Налягането на избрания помпен агрегат трябва да гарантира, че той изпълнява следните функции:

1. Повишаване на водния стълб от точката на засмукване до необходимата височина.
2. Преодоляване на хидравличното съпротивление на тръбопровод, включително самите тръби, фитингите, измервателните уреди и контролното оборудване.
3. За да се постигне необходимото налягане в крайната точка на потребление, към изчисления резултат трябва да се добави резерв от 10-12 метра.

Характеристиката, показваща височината на колоната, е паспортен параметър и винаги е посочена в придружаващата техническа документация.

Гледайте видеото
[sociallocker]

Всичко за помпите: Как да изберем помпа и какви видове помпи има?

[/sociallocker]

Ако разстоянието между сградата и точката на водозахранване е 25-28 метра, трябва да изберете потопяема помпа вместо самозасмукваща.

Избор на бустерна помпа въз основа на технически спецификации

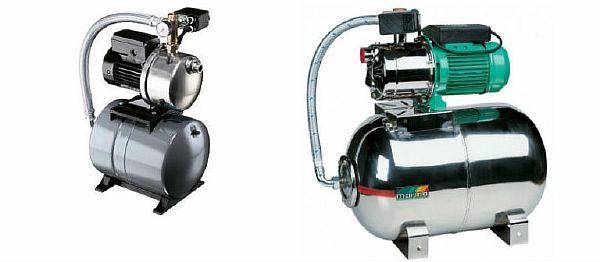

Домашните помпени станции се използват за водоснабдяване на частни домове. Тези устройства могат да черпят вода от различни източници, включително резервоари, кладенци, сондажи или естествени резервоари. Предимствата на използването на такова устройство включват следното:

1. Системите поддържат равномерно налягане в тръбопроводната система, което позволява използването на различни домакински уреди и водопроводно оборудване в дома.
2. Няма нужда от редовно наблюдение на станцията – вградената автоматизация осигурява работата на устройството за дълго време.

Домашните помпи изискват стабилно захранване.

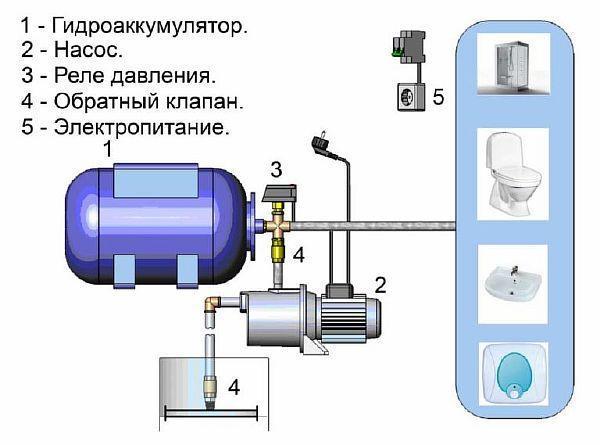

Основните компоненти на такова устройство са:

• хидравличен акумулатор;
• повърхностна или потопяема помпа;
• реле за контрол на налягането;
• възвратен клапан на водоприемника;
• захранващо и управляващо устройство.

Хидравличният акумулатор е цилиндричен съд, разделен вътрешно от гъвкава преграда. По време на производството газ се изпомпва в едно отделение под зададено налягане.

Водата постъпва в тръбопроводната система през акумулатора, докато помпеният агрегат непрекъснато изпомпва течност, която действа върху гъвкавия конектор. Когато се достигне зададеното налягане, мембраната задейства релето за контрол на налягането и изпомпването спира.

Когато се отворят един или повече кранове, налягането в съда намалява и помпата отново започва да изпомпва вода.

Този агрегат е основният компонент на станцията и работата на цялата инсталация до голяма степен зависи от неговите характеристики.

Гледайте видеото

Увеличаване на налягането на водата в апартамент или къща с помощта на помпа

Помпи, които повишават налягането във водоснабдителните системи

Автоматичните станции са снабдени с външни помпи. Те са монтирани върху метална основа – рамка – заедно с хидравлични акумулатори и управляващи устройства. Към входа на помпата е свързана тръба за всмукване на вода, която се вкарва в корпус, кладенец или друг водоприемник.

Системата с водовсмукателна тръба позволява инсталирането на такова устройство върху кладенци с тясна обсадна тръба.

Помпите са проектирани като вихрови или центробежни. Първите създават засмукване на вода чрез въртене на ротор с лопатки, разположени директно в тялото на помпата.

Те работят практически безшумно, което определя основното им приложение като помпа за повишаване на водното налягане във водопроводна система, вградена в тръбопроводната система вътре в къщата.

Тези устройства се използват в системи, които работят само при положителни температури на течността. Те просто стават неизползваеми при размразяване.

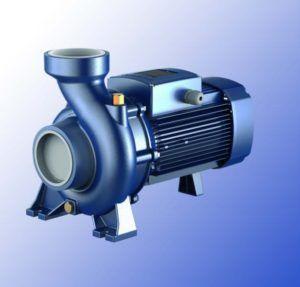

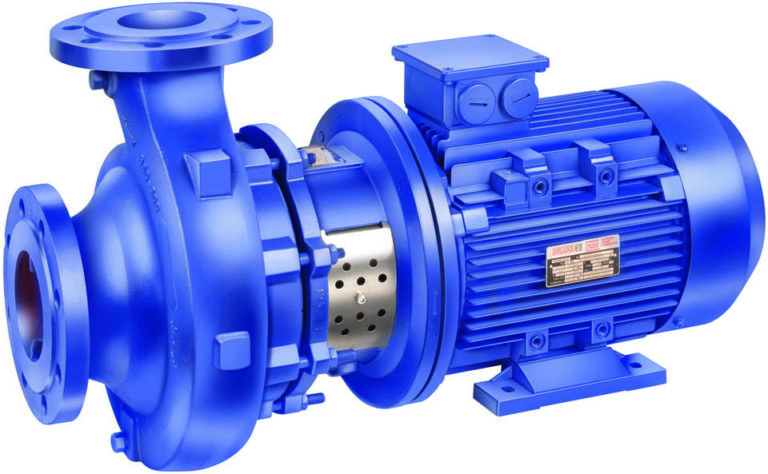

Центробежните помпи произвеждат много шум по време на работа, но са способни да изпомпват вода от дълбоки водоносни хоризонти. Освен това, те работят при температури под нулата, така че се инсталират или в свободно стоящи конструкции, или в кесон на кладенец.

Дизайнът на хидравличен акумулатор, неговите характеристики

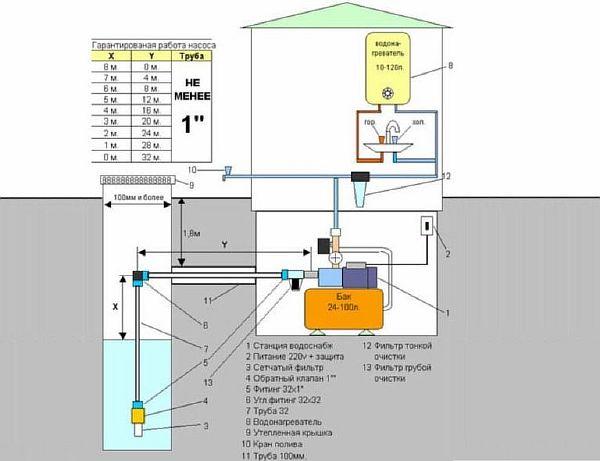

Както бе споменато по-горе, при използване на помпени станции, водоснабдяването на дома се осигурява индиректно чрез хидравличен акумулатор. Това устройство изравнява налягането в системата и я предпазва от хидравличен удар, когато помпата е активирана.

Гледайте видеото

Как работи хидравличният акумулатор

Ключов индикатор за батерията е нейният капацитет. Колкото по-висок е капацитетът ѝ, толкова по-рядко се включва помпата на станцията, което увеличава живота ѝ и пести енергия.

Монтаж и свързване на станция за повишаване на налягането

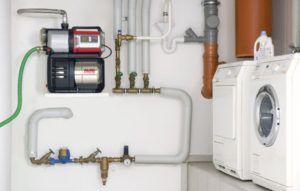

Местоположението на устройството за повишаване на налягането винаги се избира по-близо до водоизточникаВъв втория случай е необходимо да се изкопае и оборудва специален бункер – кесон.

Видео инсталация
Гледайте видеото
[sociallocker]

[/sociallocker]

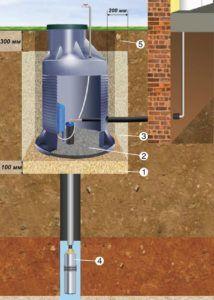

Такъв резервоар трябва да е с дълбочина поне 2 метра. На дъното трябва да се монтира глинен хидроизолационен затвор, а стените да бъдат облицовани с тухла или бетонна стена.

Възможно е също така помпената система да се монтира в отделна стая вътре в къщата, ако се използва безшумен агрегат.

При инсталиране на водоприемник в кладенец е необходимо да се направи специален рафт на стената му, върху който да се постави оборудването.

В къщи с периодични посещения (дачи) оборудването обикновено се демонтира за зимата и се съхранява в къщата.

Гледайте видеото

Монтаж на помпа за повишаване на налягането и резервоар за съхранение

Тъй като дълбочината на кладенците често надвишава капацитета на смукателна помпа (8-9 метра), се използва станция с потопяема или ежекторна помпа, която позволява извличане на вода при дълбочина на кладенеца до 45 метра. Такова оборудване обаче ще бъде малко по-скъпо.

Популярни модели

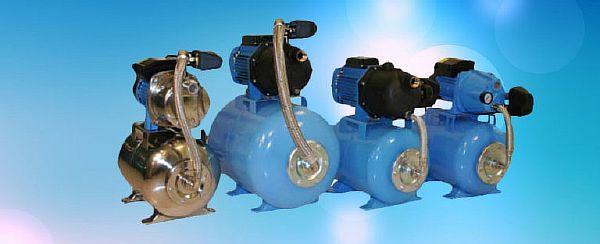

В момента един от лидерите на пазара на помпено оборудване е марката ДжилексМного достъпни на цена – започващи от $100 – те са доста издръжливи и надеждни в експлоатация.

Помпите се предлагат с корпуси от чугун, полипропилен и неръждаема стомана. Последният вариант е малко по-скъп, до $350, но се компенсира от по-високата му надеждност. Капацитетът на батерията е 24 литра.

Потопяемата помпа може да струва до 500 долара; тя надеждно изпомпва вода от дълбочина до 32 метра с дебит до 1200 литра на час.

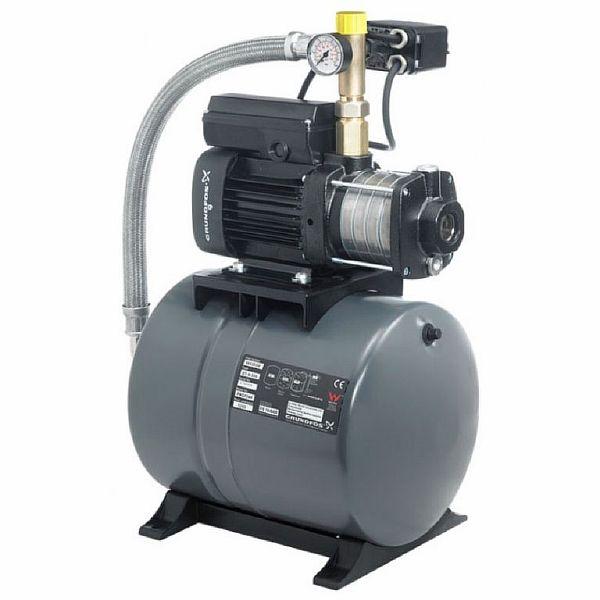

Помпените станции също са популярни на пазара. ГрундфосПроизвеждат се в хромирани метални корпуси с 24- и 50-литрови хидравлични акумулатори. Станциите работят практически безшумно и се отличават със завидна издръжливост.

Съществен недостатък на веригата за доставки на Grundfos е липсата на резервни части, които не се доставят в нашата страна. Следователно, всяка неизправност на оборудването изисква пълна подмяна.

Помпените станции Grundfos започват от 250 долара. Това са нискоенергийни агрегати – започващи от 850 вата – с външна помпа с 8-метрова височина на повдигане и дебит до 3700 литра на час.

Оборудване с по-голям капацитет, до 5000 литра, с помпа от 1,5 kW струва два пъти повече – около 500 долара.

Семейството помпи от неръждаема стомана Grundfos започва от $450, като се предлагат конфигурации за $1200. Те са оборудвани с множество функции, включително защита от прегряване и празен ход, както и водно охлаждане.

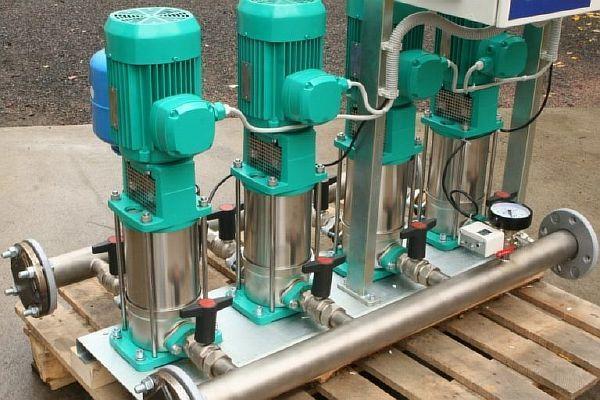

Добри отзиви идват от потребители на водопроводно оборудване ВилоТова са станции с по-висока мощност, предназначени за водоснабдяване на сравнително големи съоръжения, като управляващата верига позволява безстепенно регулиране на всички ключови параметри.

Управлението се осъществява чрез активен дисплей, използващ програмируем процесор. Оборудването е много здраво и цената от $1000-$1300 е напълно оправдана в този случай.

Трябва да се отбележи, че в помпена станция от този тип могат да се монтират до 4 повърхностни помпи.

Избор на помпа за повишаване на налягането за водоснабдяване

Невъзможно е да се създадат комфортни условия за живот в селска къща без надеждно водоснабдяване. Съвременните водопроводни системи изискват и бустерна помпа, за да се увеличи налягането във водопровода.

Какво трябва да имате предвид, когато избирате бойлер въз основа на разходите за електроенергия и нуждите от чиста вода? Нека разгледаме някои точки:

1. Помпа, използвана в крайградските водоснабдителни системи, трябва да отговаря не само на непосредствените нужди на жителите, но и да полива градината и имота. А ако има басейн, тя трябва да осигурява и неговото пълнене и работа.
2. За малка селска къща с близко разположени подпочвени води, предпочитаното решение е повърхностна помпа. Капацитетът ѝ е достатъчен както за битови, така и за напоителни нужди.
3. Дълбоките води може да изискват използването на ежекторна помпа. Ако няма други налични опции, ще е необходимо да се оборудва кесон, тъй като такова оборудване произвежда значителен шум.
4. Частната система за водоснабдяване изисква резервоар за съхранение, често разположен на тавана. Автоматичното пълнене на вода и контролът на преливането са от съществено значение, в противен случай къщата може да се наводни.
5. Идеалното решение на проблема с водоснабдяването е инсталирането на помпена станция с всички необходими настройки.

Гледайте видеото

Слабо налягане на водата? Чести прекъсвания на водоснабдяването? Нека инсталираме помпена станция!

Налягането на водата във водопровода при използване на пералня или джакузи трябва да бъде не по-малко от 4 атмосфери.
