Пластмасови тръби за водоснабдяване и техните видове

Както знаем, хората са 80% от вода. Следователно, тя е основен елемент в съвременното общество за най-различни цели. Основното средство за доставяне на течности до мястото на потребление са водопроводите, чийто основен елемент са тръби, изработени от различни материали.

Докато водопроводните тръби в момента се изработват от метал, пластмасовите водопроводни тръби стават все по-популярни. Те са много по-технологично напреднали, издръжливи и не запушват вътрешните стени с отлагания.

Днешният пазар на строителни материали е наситен с тръби, изработени от различни пластмаси.

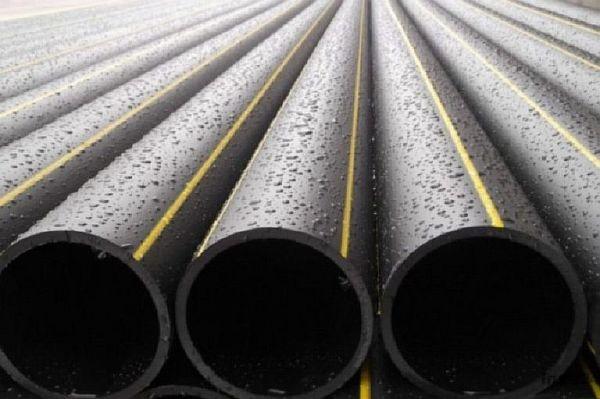

PVC водопроводи

Поливинилхлоридът се използва за производство чрез екструдиране. PVC пластмасовата тръба има следните характеристики:

1. експлоатационен живот – до 50 години;
2. плътност – 1,41 г/м3³;
3. способност за горене – незапалим;
4. удължение при нагряване – не повече от 5%;
5. стойността на относителното удължение при скъсване е не повече от 0,2%.

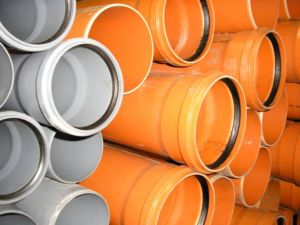

PVC водопроводните тръби под налягане са снабдени с муфа в единия край за лесен монтаж. В муфата е монтиран гумен уплътнителен пръстен. Не са необходими допълнителни крепежни елементи или оборудване по време на монтажа, което позволява самостоятелно инсталиране.

Пластмасовият материал не е подложен на гниене или корозия, което прави водата, подавана през тази система, безопасна за употреба. Повърхността, която е в контакт с течността, е гладка и винаги остава чиста, тъй като не отлага никакви органични или неорганични вещества, което значително увеличава експлоатационния ѝ живот.

Техните свойства отговарят на всички санитарни изисквания за транспортиране на питейна вода. Освен това, наличието на допълнителни фитинги за широк спектър от приложения позволява създаването на пластмасови тръбопроводни мрежи с всякаква сложност.

Поливинилхлоридните тръби са устойчиви на силно ултравиолетово лъчение, което позволява инсталирането на отворени участъци от външни мрежи без допълнителна изолация.

Недостатъците включват ниска топлоустойчивост, което ограничава употребата им до температури не по-високи от 65 градуса по Целзий. Това предотвратява използването им в системи за топла вода. Въпреки това, когато се използват при температури до -10 градуса по Целзий, водоснабдителната система трябва да бъде старателно изолирана.

PVC маркировка и свойства

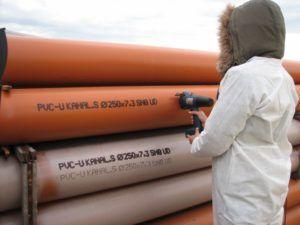

Външната повърхност е маркирана със следната информация:

• Вид материал: PVC.
• Вид гнездова връзка.
• Размер по външен Ø и дебелина на стената.
• Предназначение.
• Регулаторна документация (ГОСТ или TU).
• Име и лого на производителя.

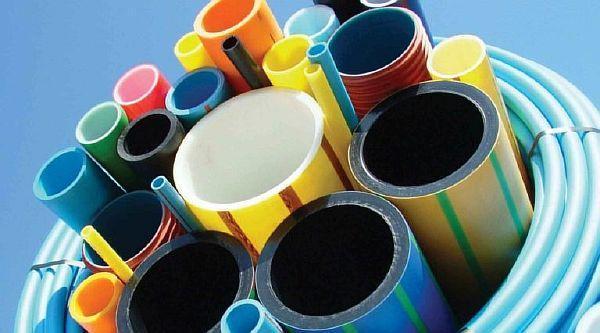

Освен това, цветовата схема е важна:

• Сиви или гофрирани черни тръби се използват за полагане на вътрешни мрежи в безнапорна или напорна форма.
• За външни водопроводни или канализационни мрежи се използват жълти или оранжеви цветове.
• Белите или сините цветове на PVC тръбите показват техния приоритет за използване в обсадни кладенци за водоснабдяване.

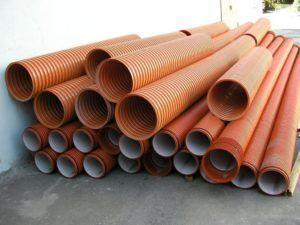

• Гофрираните тръби имат светлосива или бяла вътрешна част. Основното им приложение са дълбоко разположени тръбопроводи, тъй като тези пластмасови продукти се характеризират с повишена радиална якост.

Индикатори за якост на PVC тръбите

Въз основа на якостните характеристики, PVC тръбите се разделят на три категории:

1. лека серия, обозначена като "L";
2. средна серия – „N“;
3. тежък – „S“.

Принадлежността към гореспоменатата категория предписва възможността за използване за магистрали с различна дълбочина на полагане.

Спирално подсилените PVC тръби се произвеждат чрез нанасяне на основа върху спираловидна рамка. Тази конструкция позволява използването им в участъци от тръбопроводи, подложени на вибрации, като например в мрежата в близост до помпа, където тръбата действа като амортисьор.

Производството се регулира от GOST 51613-2000, а размерният диапазон е посочен в GOST 18599-2001.

Размерите на пластмасовите тръби са определени от GOST 28117-89 и варират от 5 до 630 мм в диаметър с дебелина на стената от 1 до 83 мм. Освен употребата им във водопроводни системи, те се използват за електрически инсталации, транспортиране на агресивни среди и като структурна основа за производството на различни продукти.

Бихме искали да отбележим, че PVC пластмасовата тръба не е подходяща за топла вода, тя може да се използва само за студени течности и когато се използва при температури под 10 градуса, трябва да бъде изолиран.

Полипропилен

В момента се използват много видове полипропиленови пластмасови тръби, които се различават по много фактори, включително технически характеристики, предназначение, цвят и качество.

Етикетиране, предимства и недостатъци

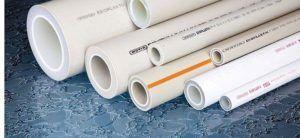

Полипропиленовите тръби се различават по своите експлоатационни свойства и са обозначени с обозначението "PN". Има няколко вида:

1. ПН 10Те са предназначени за системи с налягане до 10 атмосфери. Максимално допустимата температура на циркулиращата течност е 45 градуса по Целзий. Проектирани с тънки стени, те не са особено здрави. Поради това основното им приложение са тръбопроводи за студена вода с ограничения на налягането.
2. ПН 16Както е показано на маркировката, те могат да издържат на налягане до 16 атмосфери. Допустимата температура на течността е +60 градуса по Целзий. Следователно може да се заключи, че те са подходящи само за системи за студено водоснабдяване. Трябва да се отбележи, че полипропиленът е податлив на термична деформация, което напълно го дисквалифицира от списъка с материали за системи за топла вода и отопление.
3. ПН 20Те лесно издържат на налягане до 20 атмосфери при температури от +95 градуса по Целзий. Тези характеристики ги правят подходящи за отопление и топла вода, но с известни ограничения. Високата им способност за термична деформация означава, че при температури, близки до граничните стойности, отделни секции могат да провиснат и да се огънат.
4. ПН 25Техническите им характеристики позволяват да се използват за отопление без значителни ограничения. Технологията на производство на полипропиленови тръби от този дизайн включва използването на армираща вложка, която подобрява производителността. За тази цел се използват найлонови влакна и вложки от алуминиево фолио. Освен че осигурява по-голяма здравина, армировката намалява податливостта на деформация. Това обяснява широкото използване на полипропиленови тръби в системи за отопление и топла вода с високо налягане.

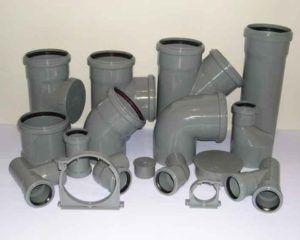

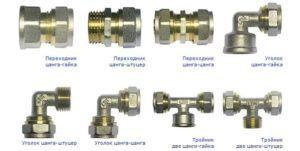

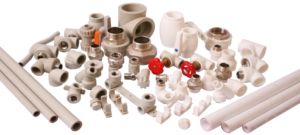

За успешна инсталация се използват различни допълнителни елементи.

Експертите открояват редица параметри, които ги отличават:

1. Животът на полипропилена е приблизително 50 години. Производителите твърдят, че експлоатационният живот на пластмасовите водопроводни тръби в системите за студено водоснабдяване може да бъде удължен до 100 години.
2. Тръбите не са склонни към образуване на варовик по вътрешната повърхност и са устойчиви на въздействието на биологични вещества.
3. Носачите, изработени от този материал, имат шумопоглъщащи свойства. Поради това се използват при изграждането на водопроводи под налягане, където преминаването на течност често е съпроводено с шум.
4. Поради ниската си топлопроводимост, полипропиленовите тръби не се покриват с конденз.

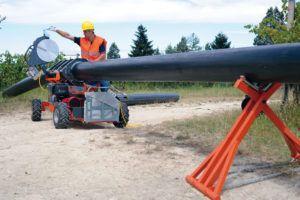

5. Лесен монтаж. Сглобяването се извършва чрез заваряване. Самото запознаване с тази процедура е достатъчно, за да овладеете този прост процес.
6. Полипропиленовите тръби не изискват допълнителна поддръжка по време на експлоатация.

Въпреки това, както всеки продукт, полипропиленът има някои недостатъци. За пълна картина предлагаме да ги прегледате и тях:

1. Високо линейно разширение. Следователно, полипропиленовите системи трябва да бъдат изградени с разширителни фуги.
2. Ниска термична стабилност. За отопление е необходима допълнителна изолация.
3. Ниската деформация по време на работа не позволява използването им при инсталирането на сложни комуникации без допълнителни части - фитинги.
4. Полипропиленът не е устойчив на UV лъчи. Не се препоръчва употребата му на открити пространства.
5. Наличието на определени недостатъци в експлоатационните свойства се компенсира от ниската цена.

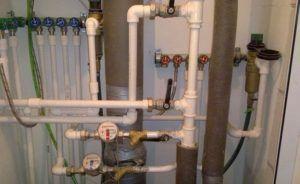

В зависимост от дизайна на системата, пластмасовите тръби за разпределение могат да бъдат с диаметър 20 или 25 мм. За щранг се препоръчват тръби с диаметър 40 или 50 мм. Тръби с по-голям диаметър се използват за вътрешнофамилни и главни разпределителни системи в сутерена на многоетажна сграда.

Гледайте видеото

Полипропиленови тръби за водоснабдителни и отоплителни системи: Видове и предимства // FORUMHOUSE

В допълнение към външните текстови маркировки, указващи размер, тип и производител, се използва и цветно кодиране. Полипропиленовите тръби са оцветени, както следва:

• бели – използват се заедно със сиви за вътрешни и жилищни водопроводни и отоплителни системи;
• черните се използват за гравитационни канализации, които работят без налягане;
• Зелените полипропиленови тръби са толкова рентабилни и издръжливи, че много градинари просто не обмислят други варианти.

Характерна черта на белите тръби е лошата им термична стабилност при ниски температури. Дори при нула градуса материалът започва да кристализира и да губи гъвкавост.

Водоснабдяване от полиетиленови тръби

Това е етиленов газ, полимеризиран под високо налягане. Процесът протича в присъствието на катализатори. Прави впечатление, че механичните свойства на полиетилена са обратнопропорционални на налягането по време на производството. Колкото по-високо е налягането в съда, толкова по-ниски са свойствата на крайния продукт.

Пластмасовите тръби от полиетилен с висока плътност не се използват за магистрални тръбопроводи. Те могат да се използват в напорни тръбопроводи, но с увеличена дебелина на стената, което увеличава цената. HDPE тръбите, от друга страна, се използват успешно в магистрални тръбопроводи както за течности, така и за газ.

Омрежен полиетилен

С по-нататъшното повишаване на налягането в камерата, молекулите, които образуват дълги вериги, започват да се омрежват помежду си. Това води до образуването на пространствена мрежоподобна структура, която значително подобрява механичните свойства.

Полученият материал може да издържи на температури до 95 градуса, което го прави подходящ за захранване с топла вода. HDPE пластмасовите тръби обаче са устойчиви само на температури до 45 градуса, което ги прави подходящи само за транспортиране на студени течности.

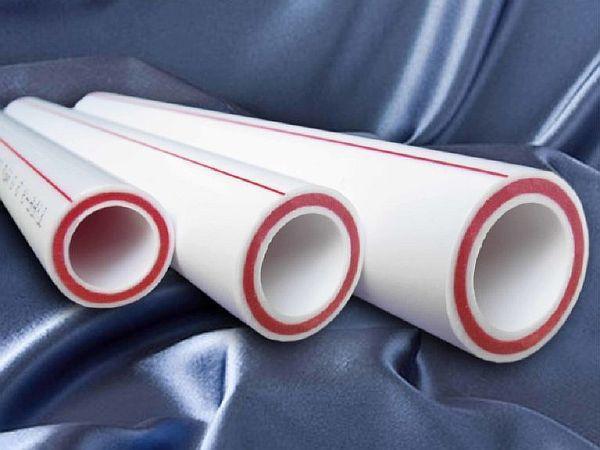

За допълнително подобряване на механичните свойства се произвеждат подсилени тръби. Като армиращ слой се използват фибростъклени нишки. Тези тръби са подходящи за транспортиране на втечнен газ под високо налягане или се използват в критични приложения.

Основният регулаторен документ, използван при производството на полиетиленови тръби, е GOST 18599-2002.

Маркиране

Маркировката се нанася върху външната повърхност и включва следната информация:

• вид полиетилен;
• стойността на съотношението на размерите (съотношението на Ø (диаметър) към дебелината на стената – sdr);
• индикация за номинален Ø (диаметър);
• дебелина на стената;
• предназначени за пиене или технически течности;
• обозначение на техническия документ, използван в производството (GOST или TU).

Метални полимери

С подобряването на производството на полимери, традиционните метални тръби все повече се заменят с материали на полимерна основа. Един очевиден и успешен конкурент за водопроводни инсталации е композитната конструкция, състояща се от пет слоя.

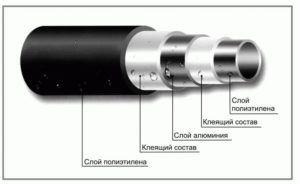

Вътрешният работен слой е изработен от омрежен полиетилен, обикновено PEX, високоиздръжлив материал. Върху него се нанася лепилен слой, който закрепва алуминиевия армировъчен слой. Този армировъчен слой е направен с помощта на алуминиева лента с дебелина 0,2–0,5 мм.

По време на процеса на спирално навиване, съединенията се заваряват с лазер. Това създава здрава алуминиева тръба. Върху нея се нанася втори слой лепило.

Външната повърхност също е изработена от омрежен полиетилен от същия клас. Използваната автоматизирана технология за производство позволява производството на тези продукти на рула с дължина до 600 метра. На външната повърхност е нанесена сантиметрова скала, което улеснява дозирането както за продавача, така и за купувача.

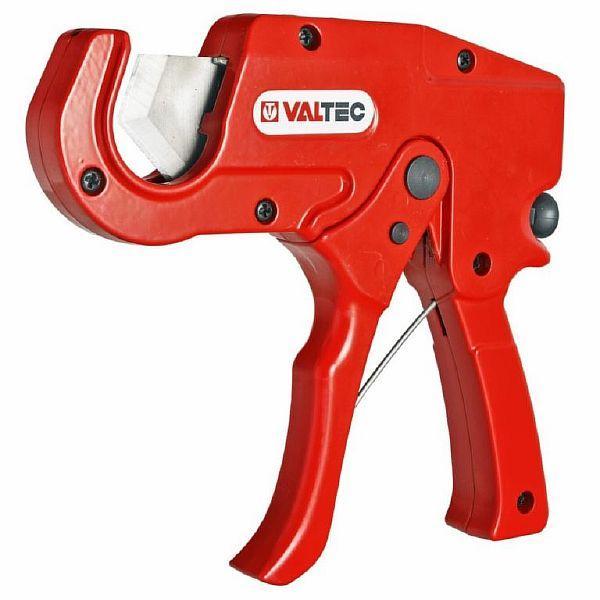

Производителите произвеждат и специализирани инструменти за рязане и монтаж. Те са разработили и пълна гама от фитинги, които могат да се използват за създаване на мрежи с всякаква сложност. Предлагат се и различни адаптери за свързване към тръби, изработени от други материали.

Пластмасовите тръби и техните компоненти са практически идеални за инсталиране на водоснабдителни системи в частни жилища.

Плюсове и минуси

Предимствата на металопластиката включват следните качества:

1. Способността за запазване на формата след деформиращи ефекти, което значително опростява монтажа.
2. Способни да издържат на натоварвания до 10 бара при температури до 95 градуса по Целзий, тези пластмасови тръби са идеални за водопроводи за топла вода.
3. Подходящ за снабдяване с питейна вода.
4. Напълно непропусклив за всякакви газове.
5. Устойчивост на образуване на биологични или варовикови отлагания по вътрешните стени.
6. Висококачествените вътрешни повърхности осигуряват поток на флуида с минимални хидравлични загуби. Това позволява използването на тръби с по-малки диаметри на отвора.
7. Намалена топлопроводимост, предотвратяваща образуването на конденз по външната повърхност на тръбата.
8. Еластичността предотвратява повреда на системата от хидравлични удари.
9. Дълъг експлоатационен живот, ако се спазват правилата за монтаж.
10. Бърз и лесен монтаж благодарение на използването на широка гама от фитинги.

Всички положителни качества на металопластичните тръби се постигат чрез успешното съчетание на два компонента: алуминий и омрежен полиетилен. Относителната достъпност на готовия продукт позволява използването на висококачествено оборудване за неговото производство.

Въпреки това, няма добро без лошо, има и някои отрицателни свойства:

• Високият коефициент на термично линейно разширение и ниската устойчивост на температурни промени намаляват експлоатационния живот на отоплителните и водопроводните линии.
• В системите за топла вода е необходимо използването на U-образни компенсатори.
• Необходимостта от подреждане на плъзгащи се крепежни елементи по време на монтажа, осигуряващи линейно изместване.

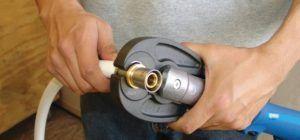

• Използване на специален инструмент за направа на пресови съединения.

В Русия се сертифицират само продукти от известни марки, а продавачът е длъжен да предостави всички сертификати за следните артикули:

• потвърждение за съответствие с Държавния стандарт;
• хигиенен сертификат;
• сертификат, потвърждаващ пожарната безопасност.

В допълнение към горепосоченото, пластмасовите тръбни материали за отопление и топла вода трябва да бъдат сертифицирани като съответстващи на изискванията за кислородна бариера. Проникването на този газ в охлаждащата течност води до преждевременна повреда на отоплителната система поради ускорена корозия.

Липсата на някой от тези документи може да показва, че продуктът не отговаря на наложените му изисквания, както и че е фалшифициран.

Гледайте видеото

Тръби за отопление и водоснабдяване. Видове тръби. Монтаж на тръби.

Маркиране на металопластични тръби

Маркирането на металопластични изделия се извършва в същата степен, както при други пластмасови тръби, включително нанасянето на размерна скала върху намотките.

По време на производството е задължително спазването на няколко регулаторни документа, основният от които е GOST 18599-2002.

Основните диаметри на пластмасовите тръби за водоснабдяване вътре в апартамент или частна къща са 20 или 25 милиметра, а за щранг – 40-50 мм.

Характеристики на приложението на метал-полимерни тръби

Всички продукти, изработени от този материал, намират приложение в следните области:

• Полиетиленовите тръби за високо налягане се използват най-често в гравитационни канализационни и дренажни системи. Връзките се осъществяват с муфа и яка.
• Второто типично приложение е защитата на електрическите мрежи от влага и механични повреди. Връзките се осъществяват чрез челно заваряване или термосвиваеми ръкави.
• Тези продукти се монтират в земята под линията на замръзване. Няма нужда от тави, тъй като гъвкавата тръба лесно издържа на движенията на земята.
• Тръбите от омрежен полиетилен могат да се използват за хидравлично подово отопление. Плъзгаща се втулка осигурява плътни връзки, което позволява използването на тръби, различни от плътните.

Цени и размери на различни видове тръби

Сега нека разгледаме ценовите категории и оптималните размери на различни видове валцувани тръбни материали.

ПВЦ

Производителите предлагат избор от готови продукти с външна дебелина от 1,4 см до 1 м. Дължините варират от 0,56 до 6 м.

Цената зависи от параметрите и областта на приложение. Въз основа на средните цени, минималният вариант струва около 100 рубли, докато тръби с размери 10-15 см и дължина 300 см ще струват 500 рубли. Най-скъпите 6-метрови тръби струват два пъти повече за бройка.

Полипропилен

Стандартните външни диаметри варират от 20 мм до 12,5 см. Дебелината на стените варира от 2,3 мм до 20,8 мм. Можете да закупите рулони от 1 метър или 100 метра.

Линеен метър тръба с ширина 20 мм може да струва 40 рубли. Подсиленият вариант струва с 15-30 рубли повече. Подсиленият вариант с дебелина 25 мм и дължина 4 метра ще струва 10 пъти повече.

Полиетилен

Според ГОСТ, външният диаметър може да варира от 0,1 до 120 см. Дебелината на стената варира от 0,2 до 6 см. Дължината на рулоните достига 1000 метра.

Цената на линеен метър, в зависимост от диаметъра, варира от 20 до 350 рубли на линеен метър.

Омрежен полиетилен (PEX)

Външният диаметър варира от 1,6 до 3,2 см. Дебелината на стената варира от 2,2 до 4,4 мм. Продава се на рула от 100 м.

Цената на тръба с кислороден слой с дължина 100 метра и ширина 16 мм е приблизително 6500 рубли. Подобен продукт с диаметър 20 мм струва 11 000 рубли.

Полиетилен с ниска плътност (LDPE)

Външният диаметър варира от 10 до 160 мм. Минималната дебелина на стената е 2 мм. Предлагат се предварително нарязани дължини от 3 до 12 м или на рула от 100 до 500 м.

Тръба с диаметър 20 мм ще струва приблизително 22 рубли на линеен метър. Ако разгледаме опцията с диаметър 4 см за студено водоснабдяване, серпентина от 100 метра ще струва 6500 рубли.

Металопластика

Външният диаметър на готовия продукт варира от 1,6 до 5 см. Дебелината на стената варира между 2 и 4 мм. Продава се на рула от 20 до 200 м.

Цената на линеен метър е 1,6 см от 21 рубли, 2 см от 55 рубли.

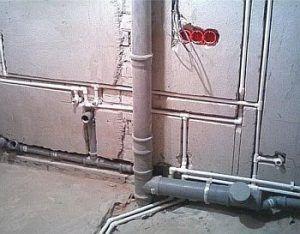

Изработваме водоснабдителна система от пластмасови тръби

Можете да инсталирате системата сами. Ще ви е необходим специален инструмент, наречен поялник. Поялникът е скъп за еднократна употреба, така че можете да наемете такъв. За да разберете как са свързани компонентите, се препоръчва да практикувате с евтини фитинги.

Стъпка 1Определят се точните места на консуматорите на студена и топла вода. На стените се нанасят необходимите маркировки за бъдещите водопроводни линии. Взема се предвид и дължината на гъвкавата захранваща линия. Тя трябва лесно да се свързва с тръбите.

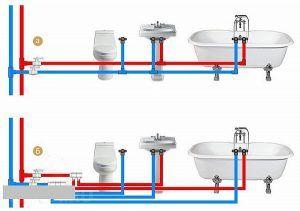

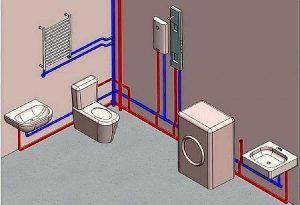

Стъпка 2Определяне на метода на монтаж. Серийната или тройниковата връзка (фиг. а) ще спести материали, но повече от две устройства могат да бъдат захранвани с вода с недостатъчно налягане, когато няколко точки се отварят едновременно.

Паралелната система за водоснабдяване (виж фиг. b) е по-скъпа поради по-голямата дължина на тръбите и необходимостта от колектор. Въпреки това, налягането е равномерно по цялата линия и не е необходимо да се изключват всички уреди по време на ремонти.

Стъпка 3Монтаж на измервателен уред. Препоръчително е тази задача да се повери на специалист. Стъпка 4. Монтирайте скоби на средно разстояние от 1,5 м. Хоризонтално разположени тръби ще бъдат закрепени към тези скоби. Ако се планира скрито окабеляване, се създават жлебове. Имайте предвид, че монтажът се извършва по стени или подове, така че връзките най-често са прави или под ъгъл от 90 градуса. Препоръчително е захранването със студена вода да се монтира над захранването с топла вода.

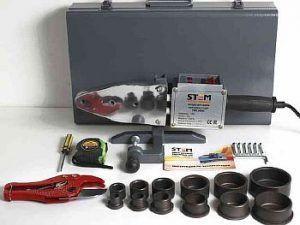

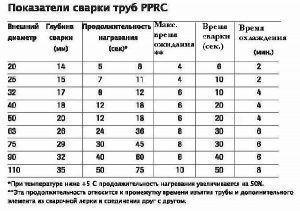

Стъпка 5Сглобете тръбите за студена и топла вода. Ще ви трябват поялник, тръборезачка, ролетка, молив или маркер и нивелир.

На този етап се извършват няколко действия:

1. Тръбните фитинги се изрязват на дълбочина 1,5 см, като се допуска удължение от 1,5 см в свързващия фитинг. Дълбочината може да се провери чрез поставяне на тръбата без нагряване. Ъгълът на рязане трябва да е строго перпендикулярен на основата на тръбата.
2. Краищата се почистват от загрубявания и се обезмасляват.
3. Дълбочината на вкарване на тръбата във фитинга е маркирана.
4. Поялникът е оборудван с дюзи с подходящ диаметър.
5. Инструментът се нагрява до 260 градуса по Целзий.
6. Елементите се натискат върху втулката на поялника до зададения лимит. Фитингите, които не отговарят на зададените параметри, се бракуват незабавно, тъй като няма да се осигури солидна връзка. Нагряването на съвместимите части трябва да се извършва едновременно. Времето за топене, задържане и охлаждане може да варира в зависимост от диаметъра на пластмасовата тръба и дълбочината на заварката. Таблицата по-долу предоставя необходимата информация.
7. По време на процеса на свързване, с използване на лека сила, завъртането на елементите около оста им е забранено. Това гарантира, че свързващите елементи са незабавно заключени под правилния ъгъл. Регулировките са разрешени само през първите няколко секунди.

Стъпка 6Резбови фитинги. Те се монтират там, където са свързани уреди и гъвкави маркучи.

Стъпка 7Мерителите се вземат предвид отделно. Препоръчително е всички връзки да се правят с помощта на лен, паста или уплътнителна лента.

Стъпка 8Проверете водопроводната инсталация. Първият тест трябва да се извърши не по-рано от час след монтажа. Най-добре е да се започне с факта, че пролуките във фугите са по-малко опасни.

Стъпка 9Отстранете всички повреди и грешки при монтажа на водопроводни инсталации. Това включва разкачване или пълна подмяна на компоненти между съседни фитинги или връзки. Като алтернатива, можете да изрежете секция и да добавите още няколко свързващи елемента. Последният вариант е по-рентабилен, но носи по-големи рискове. Затова се препоръчва да изберете пълна подмяна.

Стъпка 10Свързване на цялото оборудване.

Стъпка 11Обадете се на сервизен представител, за да отчете измервателните уреди и да монтира пломби. След това можете да започнете пълната експлоатация.

Заключение

Изборът на материали за пластмасови тръби зависи от специфичните експлоатационни условия и вида на водоснабдителната система (студена, топла, отоплителна или канализационна). Всеки вид изисква специализирани продукти, които отговарят на съответните изисквания.

Гледайте видеото

Кои тръби да изберете за водоснабдяване.

Специално внимание трябва да се обърне на пластмасовите тръби за топла вода; полипропиленовите продукти с маркировки PN 20 и PN 25 са идеални, докато за студена вода полипропиленовите PN 10 и PN 16 са идеални.

А издръжливостта на правилно инсталиран пластмасов тръбопровод се осигурява от самия материал. Успех!
