Инструкции за монтаж и свързване на вградена съдомиялна машина

Автоматичните съдомиялни машини постепенно се превръщат в обичайна характеристика в много съвременни кухни. Производителите на уреди, отговаряйки на нуждите на собствениците на жилища, произвеждат съдомиялни машини с разнообразен капацитет и размер.

Като се има предвид, че много семейства се сблъскват с недостиг на използваемо пространство в кухнята, много компании са започнали да произвеждат съдомиялни машини, които могат да бъдат скрити в шкафовете или поставени между кухненските шкафове под плота.

Инсталирането на вградена съдомиялна машина включва цял набор от стъпки. Това включва избор на място и свързване към водоснабдяването, електрическата система и канализацията. Прочетете тази статия, за да научите как да го направите сами.

Избор на място за инсталиране на вградена съдомиялна машина

Още от самото начало е важно да се определи местоположението на съдомиялната машина. Вземете предвид разстоянието ѝ от комуналните линии, начина на монтаж и всички потенциални опасности, свързани с други уреди.

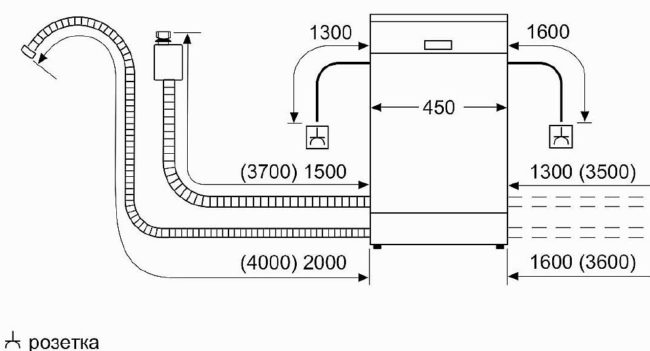

Разстояние от комуникациите

Мястото, където ще бъде разположена вградената съдомиялна машина, трябва да е подходящо условия за безопасна работа на агрегатаКорпусът на машината не трябва да влиза в контакт с електрически кабели, водопроводни или канализационни тръби. За да се осигури ефективна вентилация на затвореното пространство, задният панел на машината трябва да е на разстояние най-малко 50 мм от стената.

Контактът може да се монтира на удобно място с прекарано окабеляване. Кабелите не трябва да се разполагат зад или под съдомиялната машина. Разстоянието от мивката трябва да бъде сведено до минимум.

Колкото по-близо е сифонът под мивката, толкова по-ефективно ще се оттича отпадъчната вода от съдомиялната машина в канализацията.

Метод на вграждане

Има две решения на този проблем. Съдомиялната машина може да бъде скрита в един от съществуващите кухненски шкафове или вградена в предварително пробит отвор между долните шкафове. Вторият вариант включва монтиране на съдомиялната машина директно на стената, което ще бъде разгледано в тази статия.

Опасен квартал

За да се гарантира дълга и безпроблемна работа на съдомиялната машина Важно е да обърнете внимание на експертните съвети относно правилното разположение на вашата съдомиялна машина спрямо другите кухненски уреди. Ето четири съвета по този въпрос.

1. Съдомиялните машини не трябва да се монтират в близост до източници на топлина, като радиатори, фурни, газови или електрически печки. Неспазването на това ще доведе до често прегряване, което може да доведе до неизправност. Например, разстоянието между съдомиялната машина и фурната трябва да бъде поне 40 см. Ако това не е възможно поради ограничено кухненско пространство, между уредите трябва да се постави лист от полипропилен, покрит с фолио, или пяна.
2. Избягвайте да поставяте съдомиялна машина директно до пералня. Пералнята може да вибрира прекомерно по време на центрофугиране. Тази вибрация ще се предаде на всички останали уреди, което бързо ще се отрази негативно на работата на машината. Едновременната употреба на двата уреда може да доведе до счупване на съдовете в камерата за измиване.
3. Близостта на микровълнова фурна може да повлияе на работата на електрониката на съдомиялната машина. В идеалния случай микровълновата фурна трябва да се намира на 0,7–1 м от съдомиялната машина. Експертите препоръчват микровълновата фурна да се окачва на скоби, вместо да се оставя на плота.
4. Близостта до хладилника и фризера е приемлива. Леката топлина и вибрации на тези уреди не представляват заплаха за съдомиялната машина.

Необходими инструменти и материали

Преди да започнете да инсталирате съдомиялната машина, трябва да подготвите инструментите и консумативите.

Монтиране на съдомиялна машина

Инструменти

За да инсталирате вградено устройство, ще ви трябват следните инструменти:

• Кръстата отвертка за регулиране на височината на краката, окачване на фасадата, закрепване на скоби и др.;
• лазерно ниво за проверка на хоризонталното и вертикалното подравняване на шкафа за миене;
• клещи за фиксиране на части;
• гаечни ключове за свързване на входящия маркуч, монтиране на тройника и подаване на вода;
• перфоратор с коронка за бетон и тухлена зидария за монтаж на контакти и скрито окабеляване;
• отвертка;
• ролетка, триъгълник, маркер.

Консумативи

Освен това ще ви трябват следните материали, ако не са включени в комплекта за доставка на машината:

• фум лента, водопроводна лента, уплътнения, връзки;
• гъвкав маркуч с крепежни елементи (съединителни гайки);
• гофриран маркуч с уплътнителен маншет и съединителна гайка с уплътнение;
• Сифон с разклонителна тръба за източване на вода от съдомиялна машина.
• контакт със стенна кутия.
• двужилен кабел.
• RCD прекъсвач за електрическия електромер.

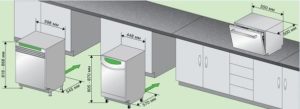

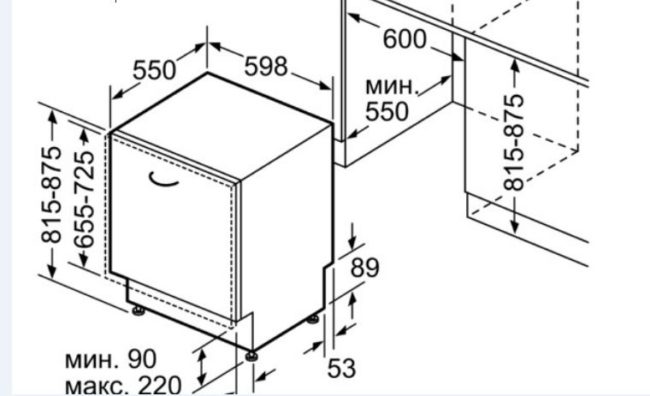

Диаграма на монтажа

Вградените съдомиялни машини се предлагат в стандартни, тънки и мини модели. Диаграмата за монтаж е показана на фигурата по-долу.

• Размерите на съдомиялните машини с пълен размер се определят като ширината, дълбочината и височината на корпуса на уреда. Стандартните размери (Ш/Д/В) са 598/545/818-868 мм. Тези съдомиялни машини се монтират между кухненските шкафове под плота.
• Тесните съдомиялни машини са компактни. Ш/Д/В: 448/570/805-870 мм. Те могат да се поставят и между шкафове под плота;
• Мини пералните машини се считат за вградени уреди, но само условно. Малките уреди (550/500/550 мм) се монтират или вътре в кухненските шкафове, или на плота.

Във всеки конкретен случай размерите на пералните модули трябва да бъдат уточнени. Производителите се стремят да стандартизират максимално размерите на своите уреди, базирайки се на стандартните размери на масово произвежданите кухненски модули.

Отворът от 60 см между долните шкафове позволява инсталирането на пълноразмерен модел със стандартна височина от 87 см. Преди да закупите съдомиялна машина, е важно да вземете предвид всичко по-горе.

Инструкции за самостоятелно инсталиране на съдомиялна машина

Производителите на домакински уреди включват инструкции за монтаж към всяка вградена съдомиялна машина. Тези инструкции предоставят подробни препоръки относно необходимите размери на нишата за шкафове, как да се подготви уредът за монтаж и как да се свърже към комуналните услуги. Самостоятелният монтаж включва няколко стъпки.

1. Подготовка.
2. Връзка с водоснабдяването.
3. Връзка с електричество.
4. Дренажно устройство в канализацията.
5. Методи за вграждане.
6. Фасаден навес.
7. Първо изстрелване.

Подготовка на съдомиялната машина

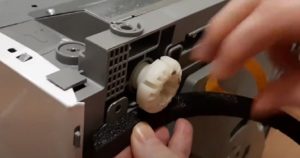

Подготвителната работа включва закрепване на уплътнението и полагане на пароизолацията. Ето как се прави:

• Устройството се поставя с предния панел надолу;
• защитното фолио се отстранява от уплътнителната лента;
• Лентата е залепена отдолу, обгръщайки краката отвътре
• машината се връща в първоначалното си положение;

• защитното филмово покритие се отстранява от фолиото;
• лентата се притиска с лепящата страна отдолу към предната част на плота на масата в монтажния отвор;

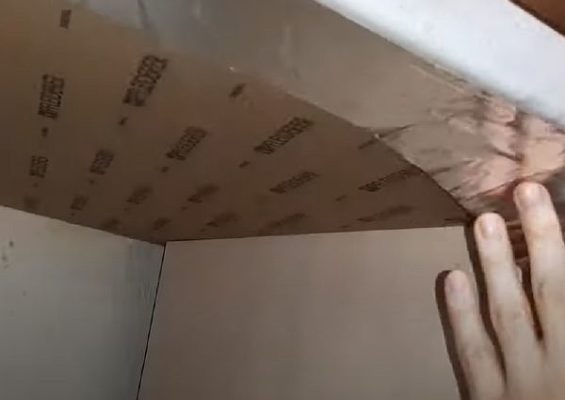

• краищата на пароизолационната лента се поставят върху стените на шкафовете в отвора, като излишъкът се отрязва с ножица;

• Проверете закрепването на маркуча за подаване и тръбата за източване на гърба на машината и издърпайте краищата им вътре в отвора.

Струва си да се отбележи, че не всички модели са оборудвани със звукоизолация. Също така, вместо пароизолационно фолио се монтира стоманена или гумена плоча.

Свързване към водоснабдяването

Входният маркуч на съдомиялната машина е свързан към захранването със студена вода чрез тройник. Обикновено тройникът се монтира там, където гъвкавият маркуч от смесителя на кухненската мивка се свързва с водопровода.

Връзката е следната:

• развийте съединителната гайка и отстранете края на гъвкавия маркуч на смесителя;

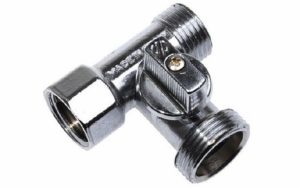

• на негово място е монтиран тройник;
• маркучът за подаване на съдомиялната машина е свързан към страничния клон на крана;
• Ако няма течове, когато отворите крана, свързването със студена вода е успешно. В противен случай сглобете отново връзките и сменете уплътненията.

Експертите препоръчват използването на маркучи за пълнене с устройства Aquastop, които предотвратяват течове. Ако тръбата за пълнене не е достатъчно дълга, най-добре е да не я удължавате; вместо това закупете нов маркуч с правилния размер.

Има ситуации, в които няма водопровод, например в лятна вила. Модел съдомиялна машина без водоснабдяване е специално проектиран за тази ситуация.

Свързване към електричество

Основното изискване за свързване на машината към електрическата мрежа е инсталирането на отделен заземен контакт и свързване чрез отделен RCD прекъсвач.

Свързването към електрическата мрежа се извършва, както следва:

• изберете място на задната стена отстрани на отвора;
• С помощта на свредло пробийте отвор в стената, за да създадете място за монтаж и да монтирате кутията с контакта;

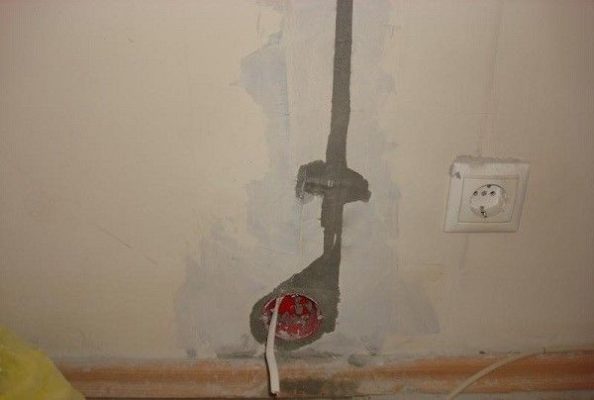

• с помощта на перфоратор с длето или стенен щранг, изрежете канали в стената от кутията за контакти до електромера и заземителната шина;
• в жлебовете се поставя двужилен кабел;

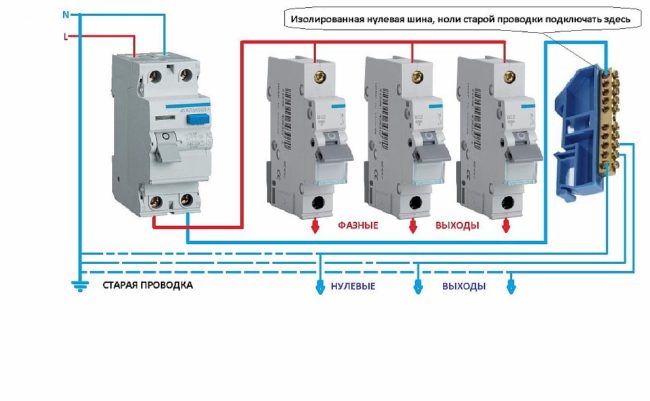

• нов RCD прекъсвач е прикрепен към DIN релсата, свързвайки го с измервателния уред и контактния проводник;

• жлебовете се запечатват с циментов разтвор и се възстановява крайното покритие на стените;
• Свързвам кабела към стенната кутия и завинтвам панела с контактите;
• включете машината и проверете напрежението в контакта с тестова отвертка;
• Ако на кабела на съдомиялната машина няма щепсел, инсталирайте го и го включете в контакта.

Устройство за отводняване на канализацията

Инструкциите не препоръчват директно свързване на съдомиялната машина към канализацията. Без никакви препятствия, неприятните миризми ще могат да проникнат от канализацията през гъвкавата дренажна тръба и в съдомиялната машина. Представете си аромата, който ще излъчват измитите чинии.

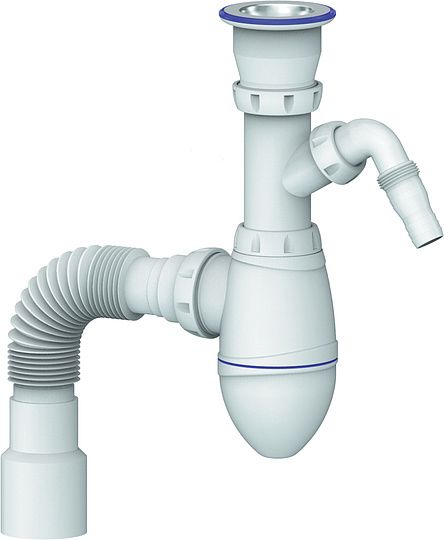

Връзката трябва да се осъществява само чрез сифон с изпускателен отвор за оттичане. Ако такъв няма, ще трябва да закупите и инсталирате този тип водопроводно оборудване.

Маркучът за оттичане се поставя на страничната изпускателна тръба и се закрепва със скоба.

Методи за вграждане

Могат да се отбележат няколко метода на монтаж – това е вградената съдомиялна машина:

• в мебелите;
• в тялото;
• в плота.

В мебелите

Това се отнася за свободностоящите модели. Съдомиялните машини със собствен капак и преден панел се побират между долните шкафове на кухненски шкаф.

Недостатъкът на този метод е е нарушение на целостта на масата и цветния фон на подовите шкафове, което не винаги има благоприятен ефект върху привлекателността на кухненския интериор.

В тялото

Както бе споменато по-горе, мини съдомиялните машини се монтират вътре в шкафовете. Те са скрити зад вратите на долните шкафове и могат да бъдат преместени на всяко друго място в кухнята.

Съдомиялна машина BOSCH spv58m50ru. Монтаж и регулиране на твърдостта на водата.

В плота

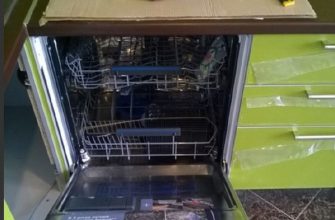

Съдомиялна машина, поставена между шкафовете под плота и скрита под предната част на мебелния комплект, няма да наруши хармонията на кухненския интериор с външния си вид.

Този метод на вграждане на съдомиялни машини се счита за най-ефективното решение за поставяне на съдомиялни машини в кухненски шкафове.

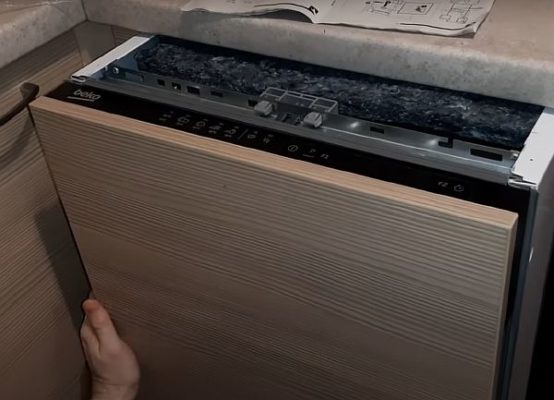

Монтаж на фасадата

При изработката на кухненски шкаф по поръчка се подготвя допълнителен преден панел за съдомиялната машина. Производителят включва шаблон и водещи ролки за окачване на предния панел. След като подготвите инструментите и материалите, продължете с поетапния монтаж на предния панел:

• фасадата се поставя на пода с обратната страна нагоре;
• начертайте линия с маркер в центъра на панела отгоре надолу;

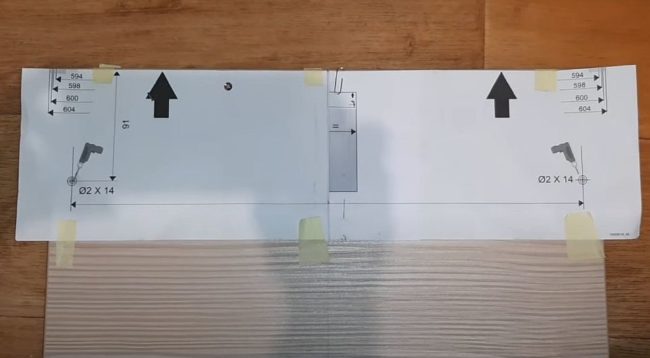

• по отношение на маркировките, шаблонът се прилага към панела;

• маркирайте две точки с шило;
• Те се пробиват плитко с отвертка;

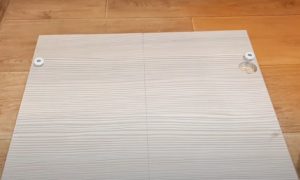

• С помощта на кръстата отвертка завийте пластмасовите шайби;

• дръжка е завинтена към предната страна на панела;
• окачете фасадата, като поставите шайби в отворите на вратата на машината;

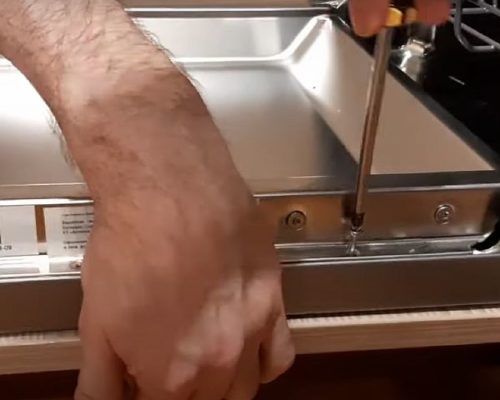

• вратата се спуска докрай и винтовете се завинтват в долната част на фасадата през специални отвори;

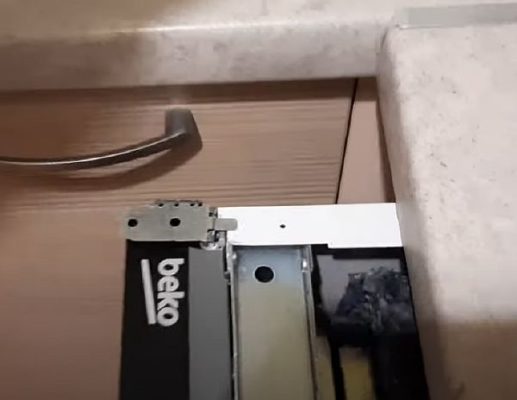

• поставете страничните скоби и ги завийте с самонарезни винтове към корпуса на съдомиялната машина и страните на шкафовете;

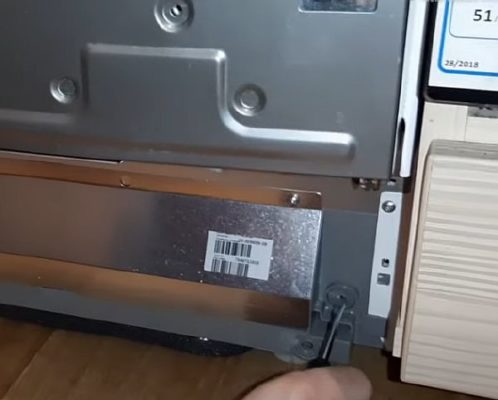

• регулирайте височината на предните и задните крака.

Това завършва самостоятелното инсталиране на вградена съдомиялна машина.

Първо изстрелване

Първото пускане се извършва без зареждане на съдове. Това е необходимо, за да се отстранят всички остатъци по повърхностите във вътрешността на камерата за измиване от фабричното сглобяване. Следвайте тези стъпки:

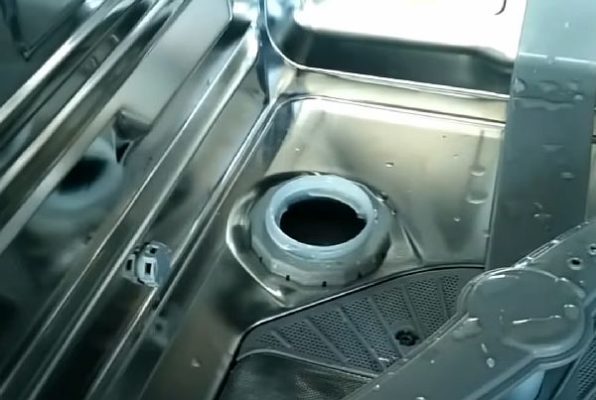

• развийте капака на отделението в долната част на камерата;

• регенерираща сол се изсипва във врата до самия връх;
• капакът се завинтва обратно;
• върху вътрешната повърхност на вратата, изсипете гел в контейнери или поставете таблетка и налейте препарат за изплакване;
• На контролния панел, чрез натискане на съответните клавиши, задайте степента на твърдост на водата, изберете режима на пране (при първото стартиране задайте икономичната програма);
• натиснете бутона "Старт" и затворете вратата.
• След като цикълът приключи, съдомиялната машина може да се зареди с мръсни чинии.

Съвети и трикове за монтаж

Когато инсталирате съдомиялна машина, експертите препоръчват да следвате няколко съвета:

1. Преди да започнете работа, внимателно прочетете инструкциите и следвайте всичките им точки стъпка по стъпка;
2. Използвайте само крепежни елементи (винтове, шайби и гайки), изработени от неръждаема стомана;
3. Избягвайте опасна близост до големи домакински уреди;
4. Първо, изпробвайте машината в нишата под плота на масата;
5. Всички точки на свързване към комуникациите трябва да бъдат проверени за здравина и херметичност преди първото пускане на съдомиялната машина;
6. Ако електрическата мрежа страда от внезапни колебания на напрежението, е необходимо да свържете стабилизатор.

Инсталиране от съветник

Не всеки може сам да се справи с инсталирането на вградена съдомиялна машина. Затова е най-добре да се обадите на професионалист с опит във вградените уреди.

Нашите експерти ще извършат професионално следната работа:

1. Домакинският уред ще бъде здраво закрепен в ниша на шкаф или инсталиран на правилно избрано място,
2. Водопроводните тръби ще бъдат удължени,
3. Те ще положат скрито окабеляване от електромера до колата,
4. Те ще монтират прекъсвач (RCD),
5. Те ще инсталират отделен контакт,
6. Колата ще бъде тествана в тестов режим.

Крайната цена за монтаж на вградена съдомиялна машина се определя след оглед на мястото на монтаж от специалист. Въз основа на информация, събрана онлайн, средните цени са представени в следващата таблица.

Вид работа	Цена, рубли
Стандартен монтаж на съдомиялна машина	2000 г.
Завършване на ВиК комуникациите	1000
Монтаж под плот	2000 г.
Свързване към електрическата мрежа	2000 г.
Фасаден навес	800
Тестов пуск с допълване на препарати	1200
Обадете се на техник	300

Ключови параметри за избор на вградена съдомиялна машина

Основните параметри на вградената съдомиялна машина включват следното:

• видове;
• размери;
• капацитет;
• мощност;
• Клас;
• енергийна ефективност.

Видове

Съдомиялните машини се различават по начина си на монтаж. Те могат да бъдат разделени на два вида: свободностоящи и вградени модели. Първите имат собствен преден панел и плот. Вторите са или напълно интегрирани, или частично интегрирани.

Размери

Това са ширината, дълбочината и височината на машините (Ш/Д/В). Моделите с пълен размер варират от 598/545/818-868 мм, тесните модели от 448/570/805-870 мм, а компактните мини машини от 550/500/550 мм.

Капацитет

Зареждането се определя от броя на комплектите кухненски съдове и прибори. Съдомиялните машини са разделени на четири групи производителност, всяка от които е способна да обработи следния брой комплекти чинии на измиване:

1 – от 3 до 8.

2 – от 8 до 12.

3 — от 12 до 15.

4 – от 15 до 18.

Мощност

Въз основа на мощността си, пералните машини се разделят на 3 класа на потребление на енергия за едно измиване на съдове:

• Клас А - от 0,8 до 1,04 kWh;
• В клас - от 1,05 до 1,1 kWh;
• Клас C – от 1,1 до 1,5 kWh.

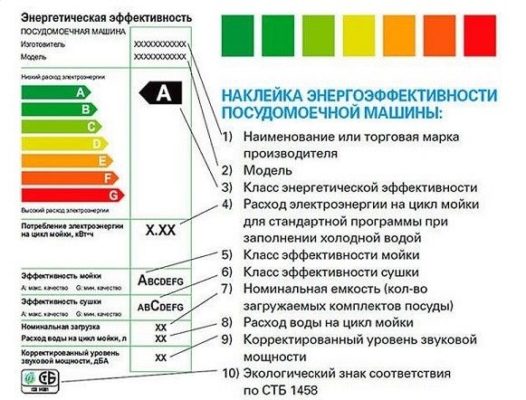

Енергийна ефективност и етикетиране

Консумацията на енергия е важен параметър и се определя от показател, наречен енергийна ефективност. Производителят посочва класа на енергийна ефективност на стикер, прикрепен към предната част на машината.

Класовете се обозначават с латинските букви A, B, C, D, E, F и G. От 2010 г. насам към буквите е добавен знакът "+". Колкото повече от тези знаци има, толкова по-ефективен е моделът по отношение на енергия и вода.

Следват по-малко важни параметри: клас и методи на сушене, ниво на шум, тегло, режими на пране и методи на управление. Те обикновено имат незначително влияние върху избора на модел.
