VGP тръбата е стоманена електрозаварена тръба за битови и магистрални газопроводи и водопроводи: Водо — В, Газо — Г, Птел - ПНе се деформира при високи температури, издръжлив е и устойчив на износване. За да се предотврати корозия, VGP се произвежда съгласно GOST 3262 от поцинкована стомана.
Стоманените водопроводни и газови тръби най-често се използват за полагане на отоплителни тръби и водопроводи. Пластмасовите тръби не винаги са приемливи, тъй като са забранени в газовата индустрия.
Ще обясним какво е тръба, какво означава съкращението VGP, какви видове има и как се обозначават. Ще научите за технологията на производство и коя тръба да изберете за конкретно приложение, въз основа на ключовите ѝ характеристики.

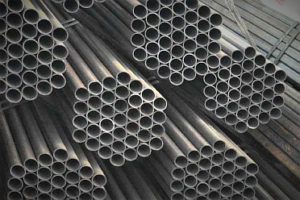

VGP тръба
Какво означава маркировката на тръбата VGP? Това е вид валцуван метален профил със специални характеристики. Те включват подсилен шев, който му позволява да работи и изпомпва течности под високо налягане.
Маркиране и декодиране
За маркировка се използва съкращението „VGP“. VGP означава „водопровод и газопроводи“. Ясно е, че е предназначен за газопроводи и водопроводи. Друго често срещано обозначение е „DU“, което означава „номинален отвор“.
Нека разгледаме пример за това как да дешифрираме маркировката VGP DU50 - валцуван метал с диаметър 2 инча, ако VGP DU25 - 1 инч.
Освен това можете да намерите следните обозначения:
- "P" означава продукт с висока прецизност;
- "P" - наличие на резба;
- "D" - дълга нишка;
- „N“ - разгъната нишка;
- "М" - съединител;
- "C" - поцинковано покритие.

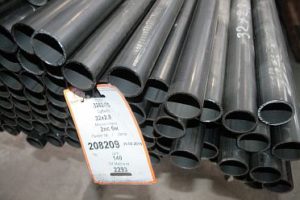

За тръбопроводи с диаметър по-голям от 159 мм и дебелина на стената 3,5 мм, маркировките се поставят върху всеки продукт. Ако диаметърът или дебелината на стената са по-малки или валцуваният метал има светла повърхност, маркировките се предоставят на етикет, разположен върху опаковката.
За маркиране на газови и водни продукти се използва перманентна боя. Маркировката се поставя на 20–500 мм от ръба и се маркира с ярко оцветена боя.
Маркировката показва диаметъра и дължината на продукта VGP, марката стомана, търговската марка или името на производителя.
Наличието на надпис „Страна на произход“ на етикета означава, че продуктът е произведен за износ и е с високо качество.
ГОСТ
Асортиментът, качеството и други характеристики на водопроводите и газопроводи са посочени в Държавен стандарт 3262-75. Този документ очертава техните функционални характеристики и възможности за приложение.
Кратка информация от ГОСТ:
- поцинкованите видове са с 3% по-тежки от „черните“;
- разликите в теглото могат да бъдат до 8%;
- допустима кривина 2 мм на 1 м.
Особено значение при описанието на VGP тръбите се отдава на номиналния отвор (DN) и дебелината на стената. Тези параметри, плюс диаметърът, трябва да отговарят на стандартите на GOST. Стандартните отвори съгласно GOST 3262-75 са 6, 8, 10, 15 и 20 мм.
Освен това, съгласно стандартите, към валцуваните метални изделия VGP се налагат редица изисквания:
- Без подуване или напукване;
- Не трябва да има разслояване или пукнатини по краищата;
- Рязане на продукта строго под прав ъгъл, допустимото отклонение е 2 градуса;
- Режещи грайфери с максимален размер 0,5 мм.
Според ГОСТ са възможни незначителни дефекти: вълнички или вдлъбнатини, но те не трябва да влияят на експлоатационните характеристики на продукта.
Тръбопроводите VGP имат хигиенни сертификати, които се издават след преминаване на санитарно-епидемиологично изследване.
Класификация на водопроводните и газовите тръби
Въглеродната стомана е суровината за газопроводни и водопроводни тръби. Тръбите са цилиндрични, със стандартни дължини от 4 до 12 метра. Те се сортират по материал, метод на производство и обработка.
Има два вида валцувани метални изделия:

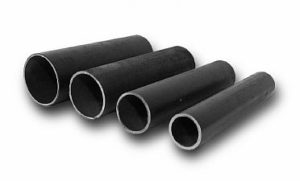

- Черен – изработен от черна стомана, с повърхност без защитно покритие. Коефициентът на точност е нормален.

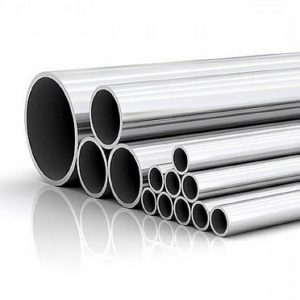

- Поцинкованата стомана има 30-микронно цинково покритие, което увеличава експлоатационния живот. Тези модели по-точно отговарят на изискванията на ГОСТ по отношение на дължина, дебелина на стената и външен диаметър и имат висока устойчивост на корозия.
Поцинкованите продукти тежат повече от непоцинкованите. Те се различават и по размер, определен от номиналния отвор. Външният диаметър остава същият; единствената разлика е дебелината на стената и следователно номиналният отвор. Дебелината на стената варира от 2 до 5,5 мм, а външният диаметър варира от 10 до 165 мм.
Тръбопроводът VGP може да бъде електрозаварен или безшевен:
- Безшевни – изработени от безшевна стомана. Произвеждат се чрез горещовалцуван или студеновалцуван метод. Студеновалцуваните модели са по-издръжливи.
- Електрозаварените тръби се изработват от валцовани листове чрез заваряване или формоване. Има тръби с прав шев, при които шевът е по дължина на тръбата, и тръби със спирално-шев, при които шевът е спираловидно.
Освен това се намират валцувани метални изделия за водопроводи и газопроводи:
- без конец;

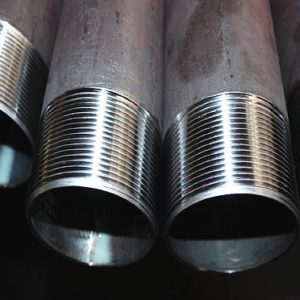

- с резби от двата ръба, които се нанасят чрез валцоване или рязане.
Дебелината на стената на валцуваните тръбни продукти, изработени от "черен" метал, варира и това влияе върху разделянето им на:
- бели дробове;
- обикновен;
- подсилен.
Леките видове се използват при налягане не повече от 25 kgf/cm2, подсилените видове – 32 kgf/cm2.
Предимства и недостатъци на използването
Водопроводът и газопроводът са универсален продукт, неговите предимства:
- висококачествена стомана;
- Повишена устойчивост на корозия - това се постига благодарение на факта, че продуктите са поцинковани, този слой ги предпазва от образуване на ръжда;
- наличието на подсилени шевове в „черни“ модели;
- висок индекс на якост с ниско тегло;
- устойчивост на високо налягане - което увеличава експлоатационния живот;
- разнообразие от избор - леки, обикновени, подсилени;
- разнообразие от дърворезби - възможно е изработване по поръчка;
- стриктно спазване на стандартите на GOST - провежда се задължително изпитване на хидроциклони;
- високо качество на ниска цена;
- голям избор - безшевни, горещовалцувани, електрозаварени, студеновалцувани;
- разнообразие от фитинги - съединители, тройници;
- нисък коефициент на разширение - не се деформира под въздействието на температури;
- има добра топлопроводимост;
- разрешено за употреба в конструкции под налягане;
- херметически затворен - може да се използва за подаване на газ и киселини.
Високата топлопроводимост води до охлаждане на транспортираните суровини. За да се предотврати това, се препоръчва допълнителна топлоизолация при използване на метални изделия за водопроводи и газопроводи.
Единственият недостатък е наличието на заварени шевове, или по-скоро, тяхното лошо качество на заваряване.
Производствена технология
Поцинкованите и непоцинкованите тръби са изработени от въглеродна стомана, отговаряща на строгите изисквания на ГОСТ 1050. Те се произвеждат на автоматизирани линии, което гарантира висококачествени продукти.
Има два метода на производство:
- безшевни - чрез валцоване или пресоване;
- с шев - шевът се прави с помощта на електрическо заваряване.
Безшевните видове нямат шев. Те се произвеждат по два метода: студен или горещ. Горещоформованите модели се произвеждат от плътна заготовка чрез гореща деформация.
Студеноформованите продукти се произвеждат по следните методи:
- метод на студено валцуване;
- чрез дърпане.
Всички студеновалцувани продукти преминават през хидравлични изпитвания, химическа обработка и термична обработка. Те предлагат повишена якост, надеждност и издръжливост в сравнение с горещовалцуваните продукти.
Технологията за производство на заварени видове е следната:
- подготовка на стоманени заготовки (ленти) - дълги метални ленти, произведени съгласно стандартите на ГОСТ, използвайки метода на горещо валцуване;
- огъване на стоманени ленти в тръби с помощта на специализирано оборудване;
- електрическо заваряване на получената фуга.
При заварени водопроводни и газопроводи шевът трябва да бъде подсилен, тъй като е най-крехката зона. Следователно, той трябва да бъде изследван с рентген.
Къде се прилага
Водопроводите и газопроводите се използват в тръбопроводи за студена и топла вода, газопроводи с ниско налягане и отоплителни системи. Във водопроводите тръбите VGP се свързват чрез заваряване или резбови връзки.
Освен това, валцуваният метал за водопроводи и газопроводи се използва в селскостопанския сектор и в нефтодобивната промишленост.
Освен това, стоманените тръбопроводи се използват при производството на метални конструкции - огради, малки архитектурни форми.
Как да изберем, на какво да обърнем внимание
Препоръчително е да купувате водопроводи и газопроводи от реномирани компании. При покупка вземете предвид предназначението, класификацията, техническите спецификации и условията на експлоатация. Тези фактори са посочени в стандартите GOST, справочника за метални изделия, и са описани в нашата статия по-горе.
Особено внимание трябва да се обърне на суровините и метода на производство. Поцинкованите видове са по-малко податливи на корозия и следователно издържат по-дълго.
За да се помогне на желаещите да закупят VGP тръби, са установени стандарти за размери:
- Счита се за измерена дължина - от 4 до 12 метра;
- Има и неизмерен, но той трябва да е в рамките на измерения.
Всички продукти преминават през контрол на качеството, но по искане на клиента се извършва повторен анализ в специализирана лаборатория. Всяка тръба се проверява визуално отново за кривина, а един продукт от партида се проверява за качество.
Ако не сте уверени в способностите си в тази област, по-добре е да се доверите на експертите по въпроса за избор.
Пазарни цени
Когато купувате, имайте предвид, че цената е посочена за единица тегло, а не за единица дължина; обикновено цената е за тон. Важно е също да се разбере, че поцинкованите продукти тежат с 3% повече от черните.
Цените на стоманените модели се определят въз основа на техническите свойства, включително вътрешния диаметър и дебелината на стената. Леките модели с тънки стени са по-евтини от моделите със средно тегло или дебели стени.
Общата цена може да бъде коригирана в зависимост от размера на партидата. Колкото по-голяма е партидата, толкова по-ниска е цената.
Характеристики на инсталацията
При инсталирането на VGP валцувани метални изделия, специалистите използват следните методи:

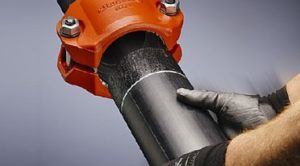

- Тръбопроводът се свързва с муфи, използващи специални машини. Този метод се използва само при стандартни тръби.
- Връзката се осъществява чрез електрическо заваряване.
В обобщение, въпреки че полимерните продукти се използват широко днес, водопроводните и газопроводните тръби са незаменими и продължават да се използват широко, особено в жилищния и комуналния сектор.
