Коефициент на линейно разширение на полипропиленови тръби

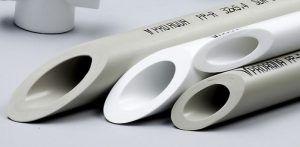

Полипропиленовите валцовани тръби се разширяват повече от стоманените си аналози, когато температурата на средата се повиши. Освен това, коефициентът на линейно разширение на полипропиленовите тръби е по-изразен по дължината им.

Тези свойства трябва да се вземат предвид по време на монтажа. В противен случай ще възникне деформация и загуба на целостта на тръбопровода.

ВАЖНО! В системата за студено водоснабдяване няма значителни температурни промени, така че коефициентът на термично разширение на полипропиленовите тръби не е от значение в тази ситуация. Това е важно за отоплителните и топлата вода, особено за дълги магистрални тръбопроводи.

Как температурата влияе на тези материали?

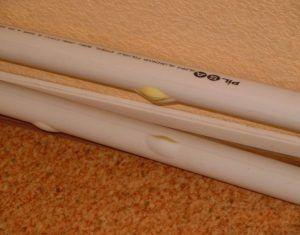

Въпреки факта, че PP продуктите могат да издържат на температури до +170 градуса, те омекват при +140 градуса.

Силната деформация на тези валцовани тръбни продукти се взема предвид по време на монтажа.

Монтирането на такива тръби в стена може с течение на времето да наруши нейната цялост. Това не се случва с армираните материали, но те имат друг недостатък: могат да се спукат.

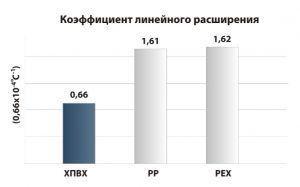

Стойност на коефициента на термично разширение

Важно е да се отбележи, че неармираните продукти имат по-висок коефициент на термично разширение в сравнение с армираните видове. Това също трябва да се вземе предвид.

Ако не се вземе предвид коефициентът на термично разширение на полипропиленовите тръби, тогава под въздействието на температурата скобите за закрепване могат да се разкъсат и по правия участък на тръбопровода ще се появи синусоидална деформация.

В тази зона се натрупва въздух, намалявайки капацитета на потока. Това води до спадане на температурата на радиаторите в отоплителната мрежа, което води до прекъсване на връзките.

Неармираните продукти имат коефициент на термично разширение от 0,1500 mm/mK, докато Полипропиленови тръби, подсилени със стъклени влакна, са От 0,03 до 0,05 mm/mK. Очевидно е, че тази разлика е доста значителна и е важно да се има предвид това при работа.

На практика е потвърдено, че 5-метрова PP тръба се разширява от 11 до 17 мм, когато е изложена на топлина.

Линейно увеличение на подсилените продукти

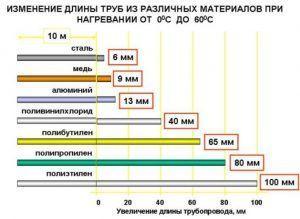

Полипропиленът е материал с относително висок коефициент на термично разширение. Ако е изложен на високо налягане и гореща вода за дълго време, той ще се деформира, което значително ще повлияе на външния вид на помещението.

За да се намали линейното разширение и да се увеличи якостта, тези тръбовидни материали са подсилени с фибростъкло или алуминий.

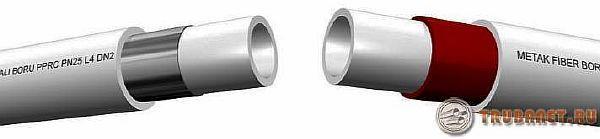

Съществуват няколко вида армировка. Алуминиевата армировка се извършва по три различни начина: външната стена на заготовката е залепена за плътен алуминиев лист; вътрешната стена е подсилена с алуминиев лист; и последният метод е армировка с перфориран алуминий.

Всеки от тези методи включва залепване на PP тръби с алуминиево фолио. Този метод обаче не винаги е ефективен, тъй като материалът се разслоява, което значително влияе върху качеството на работата.

Армирането на тръби с фибростъкло е по-надежден метод. Горната и вътрешната част на тръбата са облицовани с полипропилен, а центърът е запълнен с фибростъкло. Това армиране обикновено се извършва на три слоя. Това предотвратява деформацията на тръбата.

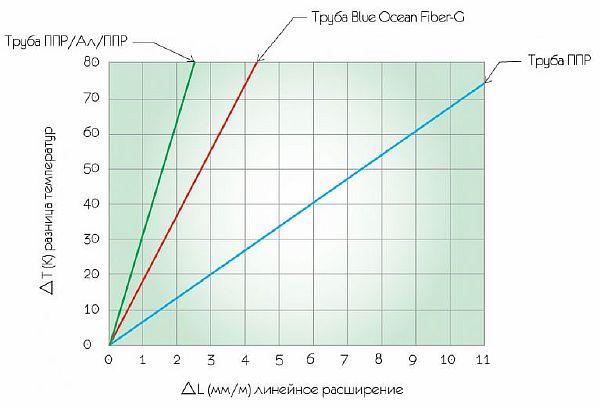

Ето как изглежда индикаторът на коефициента преди и след армиране:

• Неармирани продукти – 0,15 мм/мК. Това е приблизително 10 мм на метър при повишаване на температурата от 70 градуса.
• Алуминиевата армировка увеличава тази стойност с 0,03 mm/mK, а линейното увеличение е приблизително 3 mm на метър.
• Коефициентът на термично линейно разширение на полипропиленови продукти, подсилени със стъклени влакна, е 0,035 mm/mK.

Армираните полипропиленови валцовани тръби са един от вариантите за строителни материали, предлагани на съвременния пазар.

Тези тръби са по-леки от металните си аналози, гъвкави и силно устойчиви на корозия. Те лесно издържат на излагане на химикали и са екологични.

Линейно разширение полипропиленови тръби, подсилени със фибростъкло, заслужава специално внимание. Въпросът е, че полипропиленът е пластмаса с висок коефициент на термично разширение.

В комбинация с излишно налягане и гореща течност, това води до деформационни промени в материала.

За да се намали линейното разширение и да се увеличи якостта, полипропиленовите валцувани тръби са подсилени с алуминиево фолио или фибростъкло.

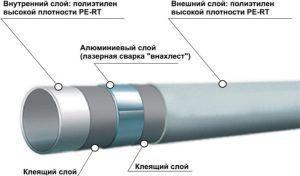

Армиране с алуминий и фибростъкло

Това се прави с плътно или перфорирано фолио, дебелина 0,01 – 0,005 смПоставя се на външния или вътрешния ръб между слоеве от полипропилен. Слоевете се съединяват със специално лепило.

Непрекъснатият слой фолио предотвратява достигането на кислород до топлоносителя. Прекомерните нива на кислород водят до корозия на отоплителните уреди.

Линейното разширение на тези тръби е 0,03 mm/mK, приблизително 0,3 cm на метър.

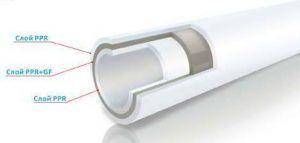

PP тръбите, подсилени със стъклени влакна, са трислоен композитен материалВ него среден слой от фибростъкло е заварен с полипропиленови частици от съседни слоеве.

Видео

Този метод създава изключително издръжлива структура, която се характеризира с нисък коефициент на термично разширение, много по-нисък от този на оригиналния материал.

При сравняване на този вид полипропилен с подобни материали, фибростъклото има предимството. Монолитната му природа предотвратява разслояването на полипропиленовите тръби, което не е така при алуминия.

Също така Продуктите, изработени от полипропилен, подсилен с фибростъкло, се отличават голям индикатор еластичност, това ги прави много гъвкав.

Последната характеристика е до голяма степен опростява монтажа и намалява времето му, точно както преди заваряване няма нужда от почистване на алуминиевия слой.

Защо е важно да знаете коефициента на термично разширение

Линейното увеличение винаги трябва да се взема предвид, в противен случай тръбопроводната мрежа може да бъдат унищожени от температурни промени, транспортираната среда. Това е особено важно за отоплителни системи и системи за топла вода.

Това се отнася в малко по-малка степен за системите за подово отопление. Когато полагате полипропиленови тръби, имайте предвид този детайл. Всеки метър от тръбата впоследствие ще претърпи линейно разширение от почти 1,5 мм.

Продуктите, подсилени със стъклени влакна, намаляват тази цифра почти шест пъти. Това е от решаващо значение, защото промените в деформацията, дължащи се на термично разширение, ще доведат до повишен шум по време на преминаване на флуида. Това също така се отразява негативно на стабилността на системата като цяло.

Въз основа на гореизложеното е формулирано първото правило за монтажни действия: „За система за валцоване на тръби, която е подложена на високи температури, се препоръчва да се избере продуктова гама с минимален индикатор за термична промяна.“

Нюансите на полагане на тръбопроводи

Стъклените влакна са навлезли в употреба съвсем наскоро. Стъклените влакна се характеризират с много нисък коефициент на линейна промяна, който е... 0,009 мм/мК.

Трябва също да се отбележи, че тази добавка се характеризира с отлична якост при различни натоварвания.

Гледайте видеото
[sociallocker]

Изпитване на металопластични PEX и полипропиленови тръби. Металопластични тръби за отопление

[/sociallocker]

В сравнение със стоманата, тя е три пъти по-голяма. Това означава, че тръбните продукти, подсилени със фибростъкло, съчетават еластичност и здравина, което води до по-нисък коефициент на разширение.

Изглежда правдоподобно, че тази добавка към полипропилена е просто идеална. Стъклофибростъклото обаче има един съществен недостатък: крехкост.

Този недостатък беше смекчен чрез създаване на трислойни заготовки, където материалите са свързани помежду си на молекулярно ниво. Този брой слоеве беше избран по някаква причина. Логиката е следната:

• Нито вътрешният, нито външният слой може да имат добавени влакна.
• За вътрешния слой това не е допустимо от хигиенни съображения, за да не попаднат влакната в подаваната вода.

Основната цел при масовото производство на този валцуван тръбен продукт беше поддържането на стабилен коефициент на разширение. Схващането, че линейното разширение на този валцуван тръбен продукт зависи единствено от съдържанието на влакна, е неправилно.

Видео

Фибростъклена тръба. Бъдете внимателни при покупка.

Дебелината на междинния слой, съдържащ фибростъклото, също е важна. Диапазонът на коефициентите на разширение при различните производители може да бъде около десет процента.

При извършване на практически изчисления за монтажа на тези тръби и брой компенсатори за тях, препоръчително е да се вземат предвид стойностите – 0,05 mm/mK.

Някои характеристики на избор

Широко разпространената популярност на подсилените продукти накара някои производители да използват нискокачествени суровини, за да намалят производствените разходи.

Гледайте видеото
[sociallocker]

Термично разширение на полипропиленови тръби

[/sociallocker]

Трудно е да се различи такъв продукт по външен вид. Фибростъклото може да се предлага в най-различни нюанси, така че не се препоръчва да се разчита само на цвета. Поискайте сертификат от продавача и това не бива да пречи на купувача да огледа продукта подробно.

Само висококачествени продукти се съединяват в здрави съединения и се характеризират с необходимите антикорозионни свойства.

При инсталиране на отоплителна магистрала, съвременният потребител дава предпочитание на полипропилен, подсилен с влакнаВисоките технически характеристики на тези типове правят възможно създаването на мрежа с всякаква сложност.

Най-важното е тръбите да са избрани правилно и да са подходящи за дадената ситуация. Ако имате някакви съмнения относно това, най-добре е да потърсите професионална помощ. В противен случай работата ще доведе до катастрофални резултати.

Към решението на този проблем трябва да се подхожда внимателно и тогава проектираната мрежа ще функционира много дълъг период и няма да бъде обезпокоявана от редовни повреди.

Видео

Линейното разширение на полипропиленови тръби, подсилени със фибростъкло, прави тези опции идеални за автономни отоплителни и водоснабдителни мрежи.

Въпреки това, за да се използват напълно най-добрите им качества, е важно да се следват препоръките на производителите. И не забравяйте да предотвратите контакт на течности с армировъчния основен слой; за тази цел използвайте специален тример по време на монтажа.

Компенсатори за полипропиленови тръби

Съществен недостатък на PP продуктите, деформацията поради повишени температури, води до удължаване и провисване на компонентите с течение на времето. Поради тази причина, гъвкави разширителни фуги се използват при тръбопроводи с дължина над 10 метра.

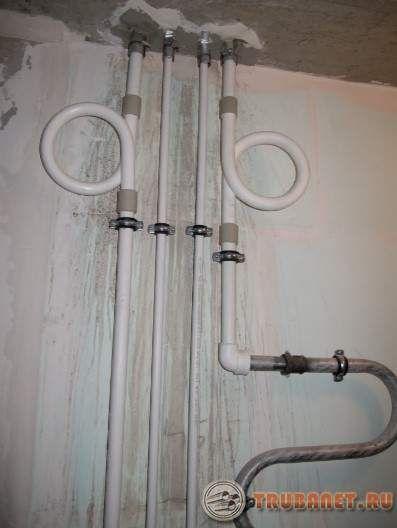

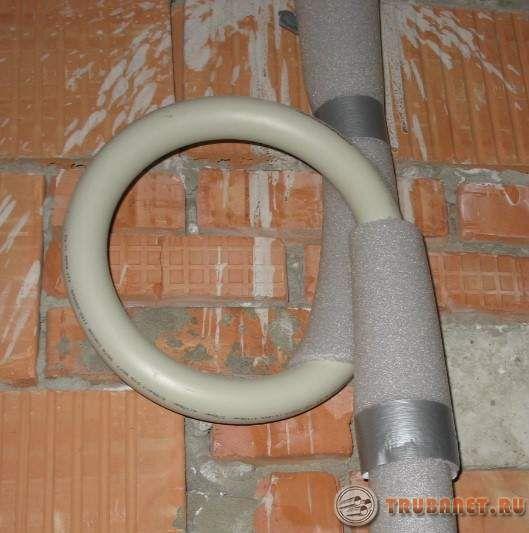

Компенсаторът за разширение за полипропиленови тръби е прост свързващ елемент, който има гъвкава форма и наподобява увита примка.

Това устройство играе много важна роля. То компенсира термичното разширение по време на температурни колебания в тръбопровода. Действа по подобен начин и при повишаване на налягането.

Компенсаторът е евтин и лесен за инсталиране в тръбопровода. Използването му повишава надеждността и времето за работа на мрежата.

Видове компенсатори

Следните видове устройства са налични за монтаж във водопроводна мрежа:

1. Аксиален. Тези разширителни фуги са оборудвани с монтажни направляващи възли и служат като фиксирана опора, което ги прави много лесни за монтаж.
2. Срязване. Тези устройства могат да се движат в двете посоки. Те са оборудвани с единичен или двоен силфонен тръбопровод, изработен от неръждаема стомана, и са закрепени заедно с фитинг.
3. Ротационен. Тези устройства помагат за елиминиране на линейното разширение в точката, където тръбопроводът завива, и осигуряват ъгъла на завоя. Тези устройства се използват, когато посоката на тръбопровода трябва да се промени под прав ъгъл.
4. Универсален. Тези устройства са оборудвани с три вида работен ход: ъглов, напречен и аксиален. Този механизъм се използва най-често за сглобяване на малки тръбопроводи или в условия, където монтажът на сифонни компенсатори е ограничен.
5. Фланцов. Това са гумени мехови устройства, използвани за омекотяване на ударни вълни, генерирани от внезапно повишаване на вътрешното работно налягане. Тези механизми могат да се използват и за компенсиране на аксиални несъвършенства в тръбопровода.

Тези компенсатори се закрепват по два начина: заварени или фланцови.

Предимства от използването на компенсатори:

• Елиминиране на вихровия поток и изравняване на работното налягане в средата на полипропиленови валцовани тръбни продукти.
• Осигуряване на необходимата херметичност.
• Удължаване на експлоатационния живот на тръбопровода.

Изчисления на коефициенти

Разширяването на полипропиленовите отоплителни тръби зависи от техния вид, както е описано по-горе. За да избегнете много от неудобствата, свързани с тази характеристика на PP материалите, можете да използвате формула за изчисления.

Видео — Компенсатор Козлов
[sociallocker]

[/sociallocker]

За да се определят възможните промени в деформацията на тръбата в сантиметри, е необходимо да се знае точният ѝ коефициент на разширение и дължината на използваната заготовка. След това работната температура се настройва на стайна температура.

Първо се открива разликата в температурните показания, след това тя се умножава по дължината на тръбопровода и получената стойност се умножава по коефициента на разширение.

Приблизително изчисление

Ако изчисленият коефициент на линейно разширение е 20 мм, това означава, че по време на работа на отоплителната тръба, линейното разширение на полипропиленовите тръби, подсилени със фибростъкло, ще бъде 2 см. Това трябва да се вземе предвид при инсталирането на такава тръба.

Тези допълнителни сантиметри могат да бъдат компенсирани по следните начини:

• Поставете плочките под прав ъгъл. Препоръчително е да оставите известно пространство отзад от едната страна, тъй като конструкцията ще се наклони по време на деформация, създавайки по-остри ъгли.
• Добавени са и няколко елемента, подобни на бримки, за да компенсират липсващото пространство.
• Монтаж на U-образна тръба. Този метод комбинира както фиксирани, така и плъзгащи се опори, като по този начин намалява линейното разширение.

Познавайки тези три метода, можете правилно да изчислите пространството и да изберете най-оптималния метод за дадена ситуация.

Ако имате някакви съмнения относно правилния избор или дали термичното разширение на полипропиленовите тръби е изчислено правилно, можете да потърсите помощ от специалисти и да получите експертни съвети.

Видео

Популярността на полипропиленовите тръбни материали нараства ежедневно. Те са евтини и лесни за работа. Ключът е да бъдете внимателни при избора. За да изчислите точно линейното топлинно разширение, трябва да закупите само висококачествени продукти.

Преди покупка е добре да се консултирате с водопроводчик. Той може да ви даде препоръки относно избора и монтажа на продукта. А докато сте в магазина, внимателно огледайте продуктите за повреди и пукнатини. Обърнете специално внимание на вида на избрания от вас продукт.
