Направи си сам пещ за отработено масло: Диаграми, инструкции и оценки от април 2026 г.

Домашно приготвена печка на отработено масло е подходяща за отопление на гараж, оранжерия и други помещения. Тази статия предоставя подробен преглед на домашно приготвени модели, оценки на фабрично произведени продукти в Yandex Market и популярни дизайни.

За тези, които се интересуват как да направят пещ с отработено масло, ще ви дам бърза препоръка: можете да заварите тялото от цилиндър, тръби, пожарогасител или листова стомана. Организирайте подаването на масло чрез капково капене от горния резервоар или чрез пиролиза от долния резервоар.

Ще посветим отделен раздел от текста на подробни инструкции как да се изгради печката, допълнени с диаграми, обяснителни снимки и видеоклипове.

Преглед на моделите домашно приготвени печки

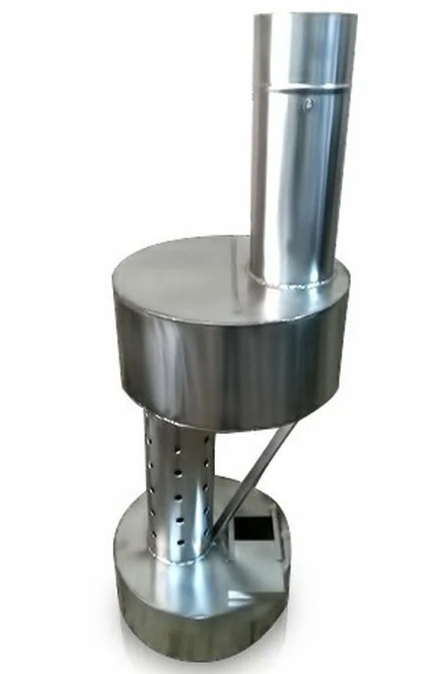

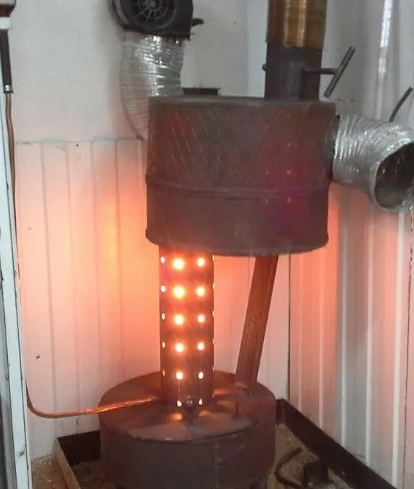

Майсторите са измислили повече от дузина различни видове пещи. Най-ефективните пиролизни конструкции се състоят от три основни компонента:

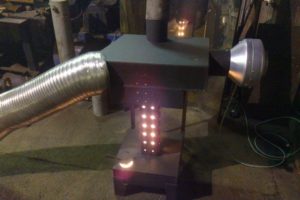

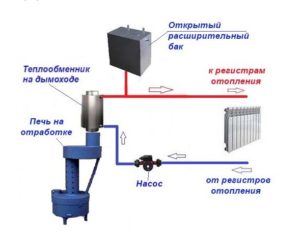

В зависимост от дизайна, устройството на пещта се допълва вентилатор, капкообразувател, воден кръг или топлообменникНаличието на комин, крака, врати и амортисьори е задължително.

Обикновено, въз основа на принципа на работа и основния дизайн, домашно приготвените печки се разделят на два вида:

Според общия дизайн се разграничават следните модели:

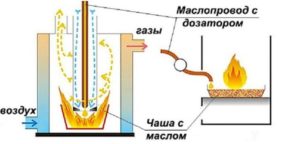

Отворена пещ за изгаряне на отпадъци премахва кислорода от помещението. Този дизайн е по-лесен за самостоятелно изграждане, но по-опасен за работа.

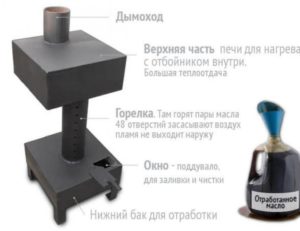

Затворената пещ не произвежда сажди, по-малко опасна е за работа и има повишена ефективност. Кислородът за горене се подава от вентилатор с принудителна циркулация на въздух.

Рейтинг на печки на отработено масло

Yandex Market продава готови печки, работещи на течно гориво. Те са подобни по дизайн на своите домашно приготвени аналози, но имат по-спретнат външен вид.

Избор на посетителитеНа масло и дизелово гориво без воден кръг

Моделът струва 7 900 рубли. Той е предназначен за монтаж в гараж и е способен да отоплява помещение от 50 м2.

48

Печка на отработено масло с воден кръг

8-литров резервоар за отработено масло е достатъчен за 8-12 часа работа. Максималната отопляема площ е 50 м2.

40

MULTEAT TEX 20 неръждаема стомана

Моделът е проектиран за максимална мощност от 20 kW.

25

Предложете свой собствен вариант

По-долу ще разгледаме по-подробно мини-рейтинг на наличните модели.

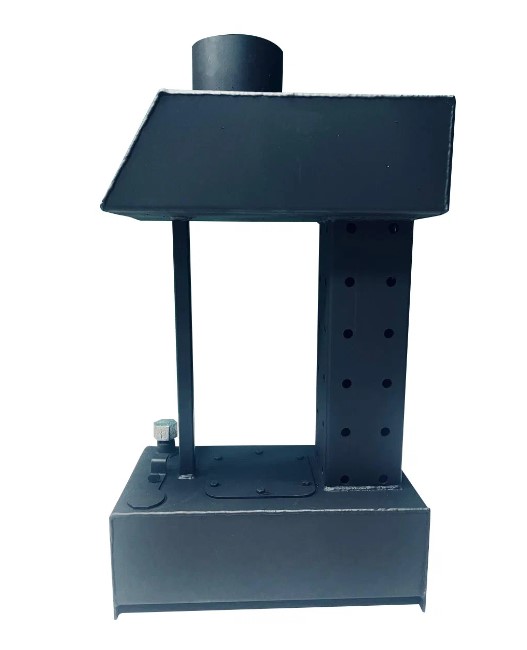

На масло и дизелово гориво без воден кръг

Сред простите и евтини опции на Yandex Market има пещ, която работи на дизелово гориво и отработено масло. Моделът струва 7900 рублиПроектиран за монтаж в гараж и предназначен за отопление на помещението. площ от 50 м²².

Прочетете също:

Монтираме подово отопление в гаража – водно и електрическо.

Вертикални и хоризонтални печки за сауна, изработени от тръба – Направи си сам

Плюсове и минуси:

Добър вариант за „Направи си сам“ поради простия си дизайн.

Пожароопасността на модела обаче поражда съмнения относно неговата необходимост.

При обработка с воден кръг

Модел от среден ценови диапазон на Yandex Market от 8900 рубли Оборудван с воден кръг. Производителят е предвидил два радиатора отстрани. Може да се свърже серпентина. Корпусът от стомана с дебелина 4 мм е покрит с огнеупорна прахова боя. Резервоарът за отработено масло с обем 8 литра побира достатъчно количество отработено масло. за 8-12 часа работаМаксимална отопляема площ – 50 м²².

Предимства и недостатъци:

Моделът може да бъде направен и на ръка. Дизайнът е усложнен от наличието на воден кръг, който допълнително ще трябва да бъде заварен от ламарина.

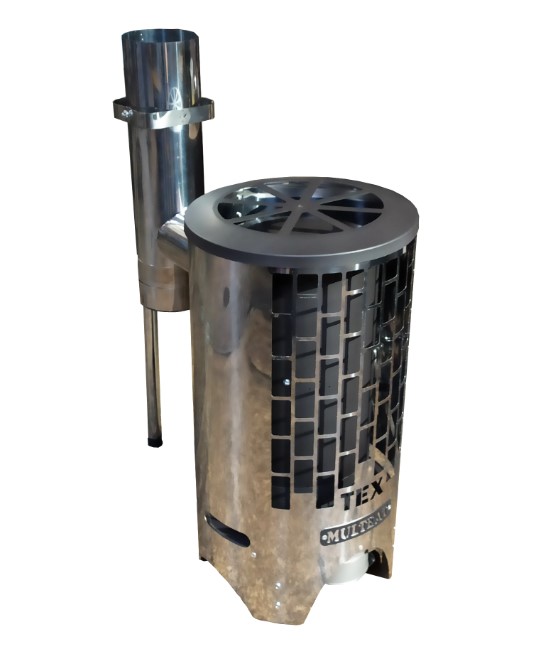

MULTEAT TEX 20 затворен тип неръждаема стомана

Сред надеждните, естетически приятни и пожаробезопасни модели, заслужава да се обърне внимание на фурната MULTEAT TEX 20. Тя е изработена от неръждаема стомана. Оборудването се продава на Yandex Market за... 23 750 рубли.

Предната част на корпуса е перфорирана за инфрачервено отопление. Моделът е проектиран за максимална мощност 20 kW.

Предимства и недостатъци:

Трудно е сами да направите дизайна поради необходимостта от подходящ клас неръждаема стомана и изискването за перфорация на корпуса.

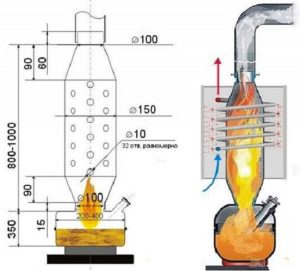

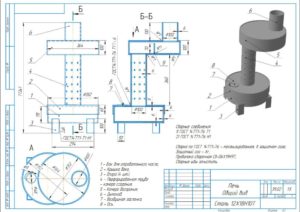

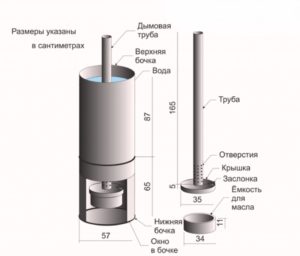

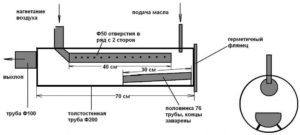

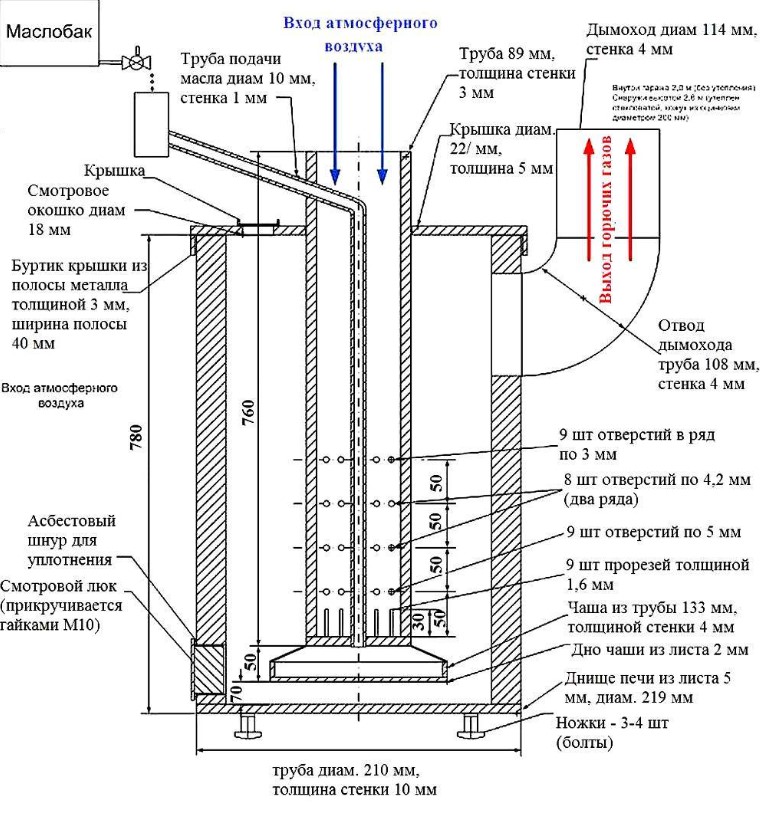

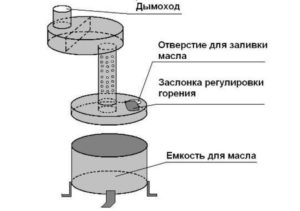

Снимки на рисунките

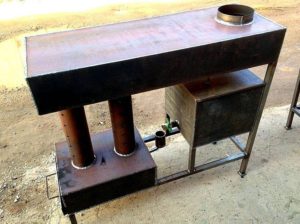

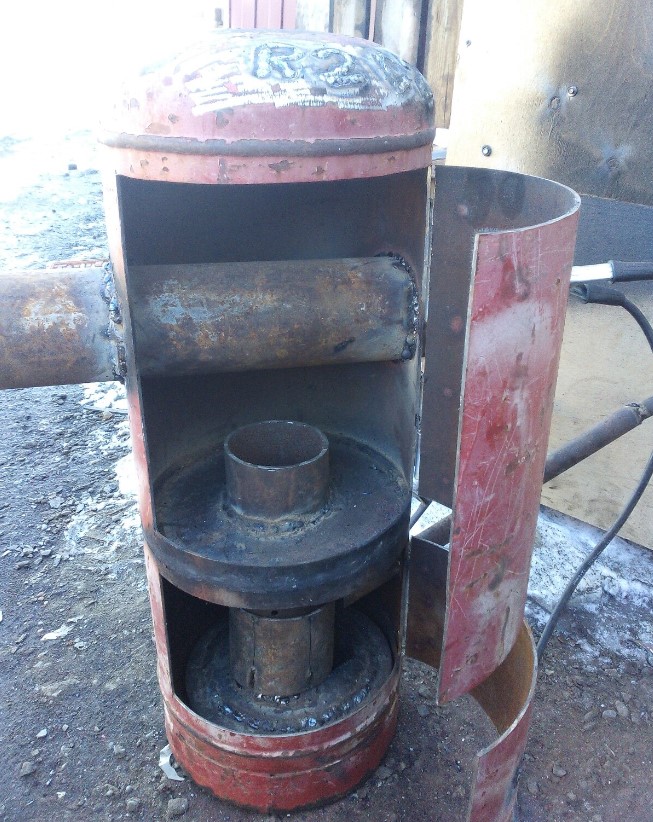

Домашно приготвена печка може да бъде направена от листова стомана, газова бутилка, пожарогасител или друг метален контейнер. Домашните майстори използват леснодостъпни материали, като адаптират проектираните конструкции към своите нужди.

Популярните дизайни на пещи за отработено масло са свободно достъпни. Нека разгледаме най-успешните варианти.

За да си направите сами печка, използвайки всеки чертеж, ще ви е необходима заваръчна машина и умения за заваряване. Най-добре е да използвате метал с дебелина над 3 мм, за да предотвратите изгарянето му.

Проста „Направи си сам“ печка за отработено масло за отопление на гараж

Първо, нека разгледаме накратко целия процес стъпка по стъпка, по-долу ще има подробно описание.

Можете сами да си направите обикновена пещ за отработено масло за гаража, като използвате метално тяло на пожарогасител и вентилатор.

Ще ви е необходима и стоманена тръба с диаметър 50 мм. Направете капков модул за подаване на масло от медни тръби и малък контейнер. Необходимите инструменти включват заваръчен апарат, ъглошлайф, клещи, чук и ролетка.

Пълно ръководство за това как да си направите собствена печка.

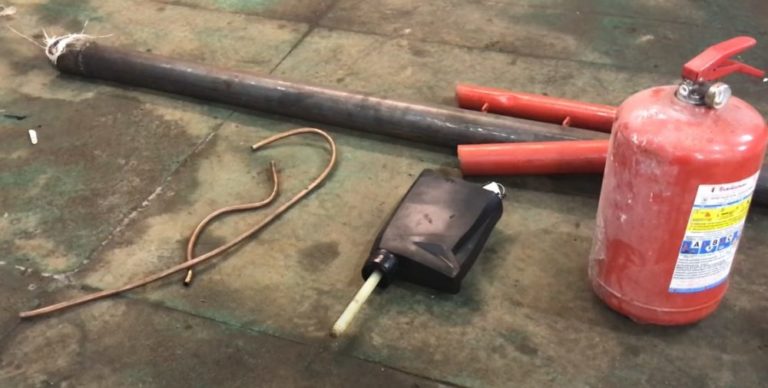

1. Подгответе материалите си за работата. Използвайте стар пожарогасител с изтекъл срок на годност, след като го разглобите и изпразните съдържанието му.

Сглобете сами вентилатор за малка фурна от 3 компютърни охладителя.

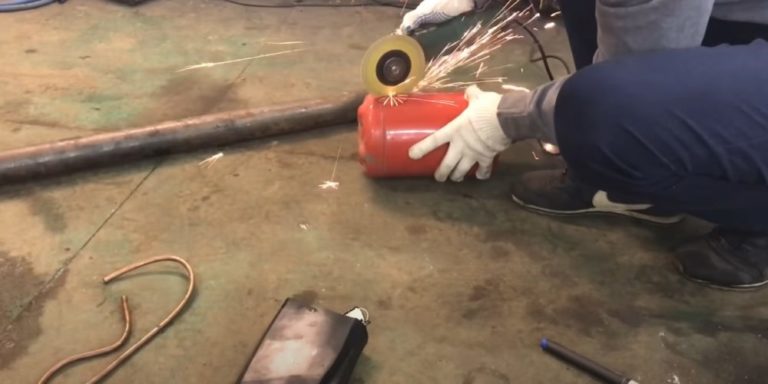

2. В долната част на страничната стена на пожарогасителя маркирайте отвор за тръба с диаметър 50 мм за подаване и отвеждане на въздух.

Използвайте шлайфмашина, за да изрежете венчелистчетата напречно, като се придържате към маркираните граници на кръга. Колкото повече сегменти изрежете, толкова по-гладка ще бъде дупката.

Използвайте шлайфмашина, за да отрежете венчелистчетата в основата, далеч от основното тяло. Загладете ръба на отвора с шлифовъчно колело.

3. В горната част на страничната стена на пожарогасителя, от противоположната страна, маркирайте и изрежете втори отвор със същия диаметър за свързване на коминната тръба.

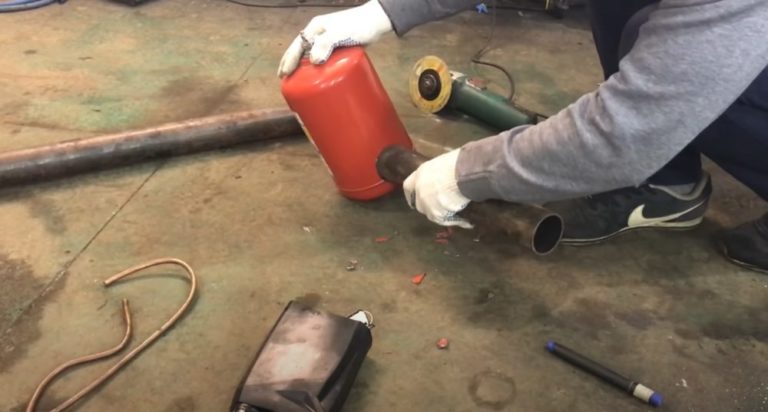

Вземете малка тръба с диаметър 50 мм. Уверете се, че тръбата преминава свободно през отворите в цилиндъра, без да оставя големи празнини.

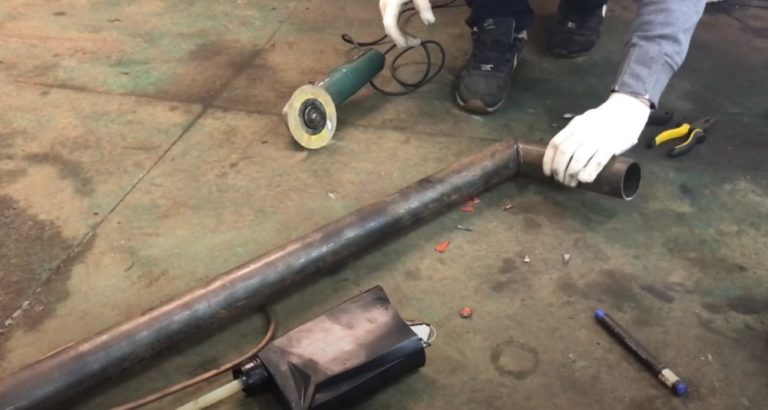

4. Отрежете парче стоманена тръба с диаметър 50 мм под ъгъл. Съединете парчетата заедно, използвайки ъгловите разрези, за да създадете комин под ъгъл приблизително 90°.^О за отстраняване през тавана на гаража.

Изчислете дължината на тръбите поотделно, като вземете предвид височината на тавана и мястото на монтаж на печката.

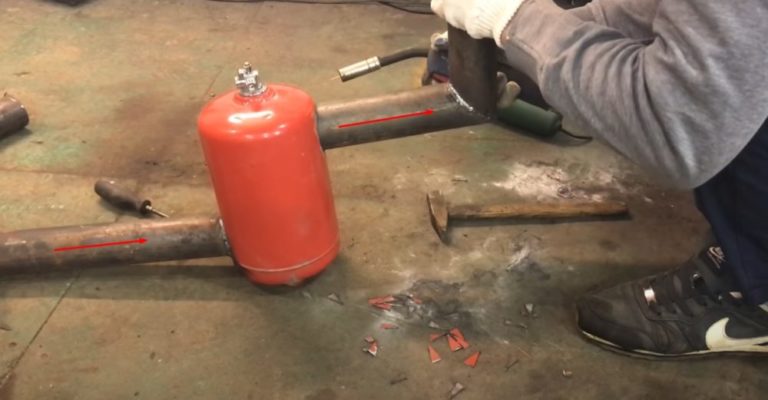

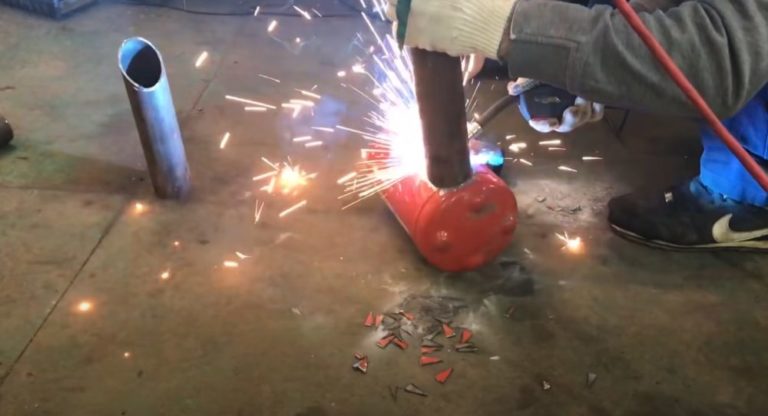

5. Използвайте шлайфмашина, за да шлайфате боята върху корпуса на пожарогасителя около изрязаните отвори. Използвайте заваръчна машина, за да заварите тръбите на място.

6. Заварете прав участък от тръба с дължина приблизително 500 мм към долния отвор. Тази тръба ще действа като канал за подаване на гориво, което се състои от смес от въздух и масло.

Заварете подготвеното коляно на комина към горния отвор на тялото на цилиндъра.

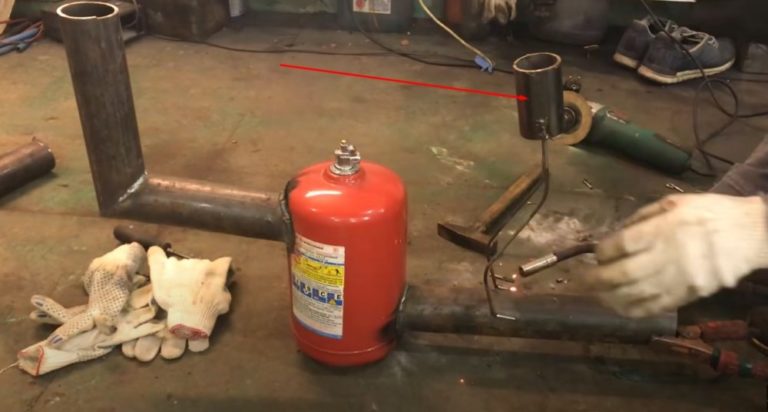

7. Заварете стойка за резервоар за гориво към правата водосточна тръба, приблизително по средата на дължината ѝ. Направете сглобката от отсечка от тръба с дължина 40-50 мм и две крачета на пръта.

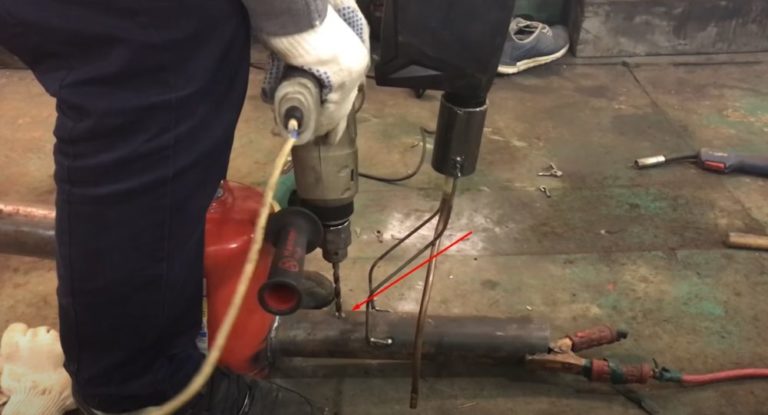

8. Пробийте отвор в тръбата между корпуса на пожарогасителя и крепежната точка на резервоара за гориво за подаване на отработено масло. Диаметърът трябва да съответства на дебелината на медната тръба.

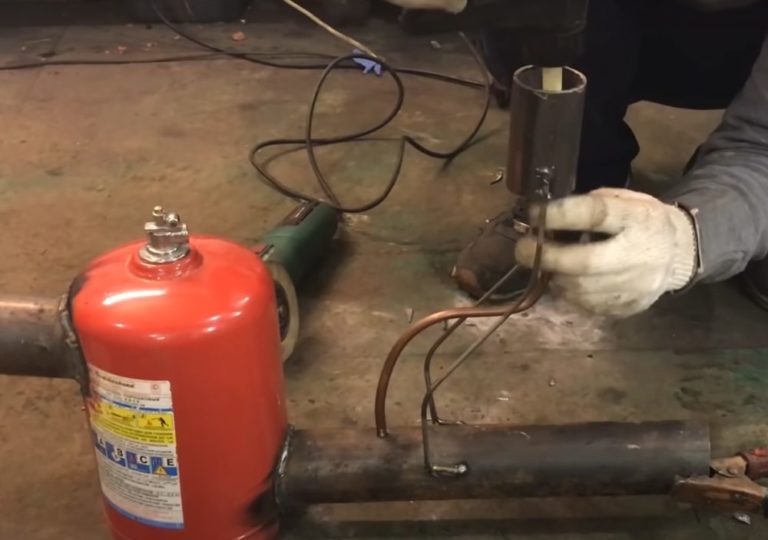

9. Огънете медната тръба зигзагообразно, така че единият край да влезе в отвора на тръбата, а другият край да е разположен приблизително в центъра на тръбата за монтаж на резервоара за гориво.

Пригответе контейнер за отработеното масло. Малък контейнер с изрязан нипел в капака ще свърши работа. Свържете изхода на контейнера към медната тръба с помощта на маркуч.

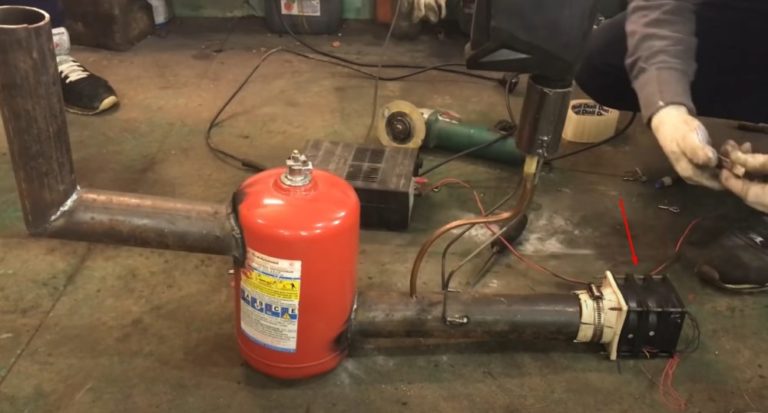

10. За да се преобразува отработеното масло в гориво, към долния канал на пещта трябва да се подава сгъстен въздух. Сглобете свой собствен вентилатор от три компютърни охладителя.

Закрепете монтажа със скоба към края на тръбата. Проверете работата на вентилатора и изтеглете захранване, като подадете напрежение към двигателя чрез понижаващ трансформатор.

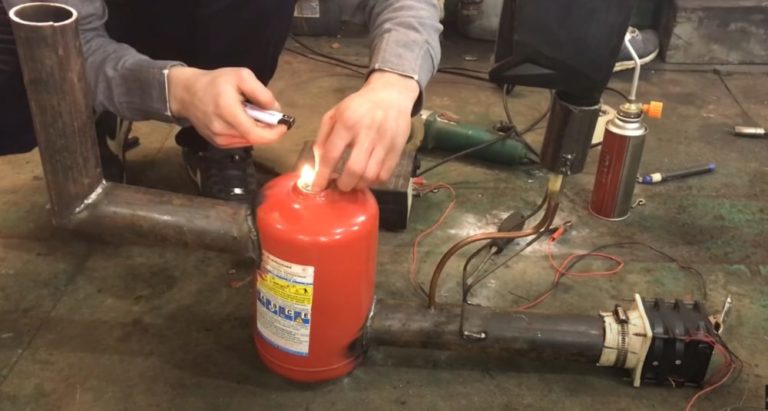

11. Продължете с теста за пожарна безопасност. Пуснете запален парцал в гърлото на кутията на пожарогасителя, където преди е бил механизмът.

За по-добро горене, намокрете кърпа в бензин. Изсипете използваното масло в резервоара. Маслото ще тече по гравитационен път през медната тръба.

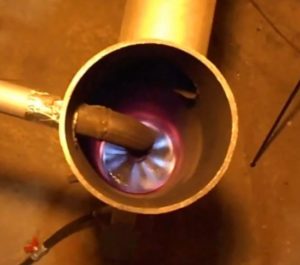

В стоманената тръба отработеното масло ще се смеси с потока на принудително подаван въздух. Горивото, постъпващо в цилиндъра, ще започне да гори.

12. Веднага след като горивото в цилиндъра се запали, затворете гърловината с оригиналния механичен модул на пожарогасителя, за да предотвратите излизането на пламъци от горивната камера в гаража. За първото запалване изнесете печката навън или я поставете близо до отворена врата. Изгарящата боя по корпуса на пожарогасителя ще създаде много дим.

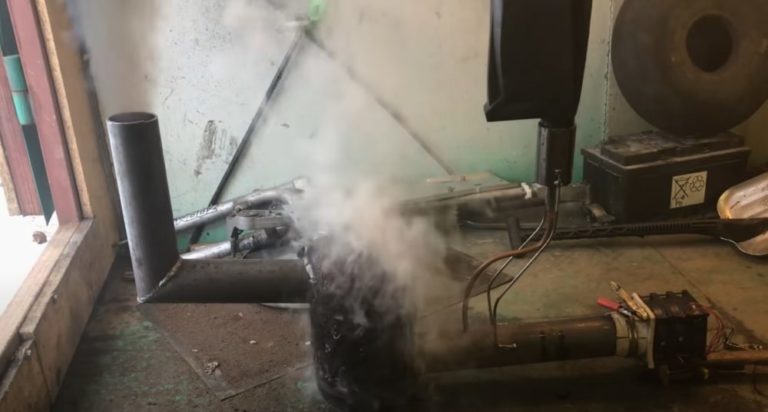

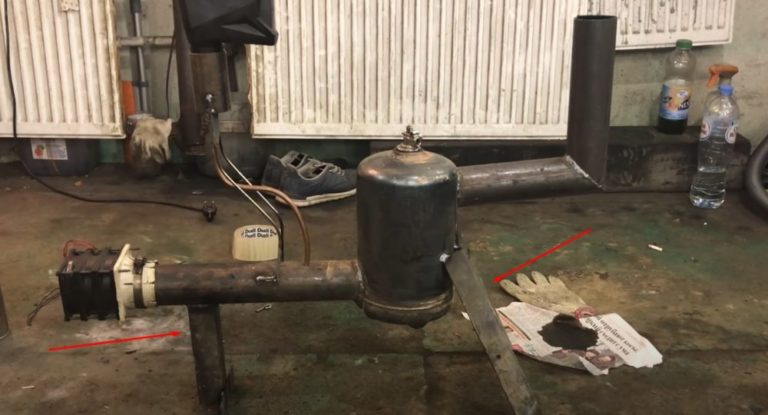

13. Изстържете изгорялата боя от кутията с телена четка. Заварете крачетата от ъгъла за стабилност.

Инсталирайте домашно приготвената си печка на постоянно място в гаража. Осигурете пожарна безопасност. Отстранете запалимите предмети. Създайте пространство между печката и стените.

Изведете комина през тавана, като удължите тръбата.

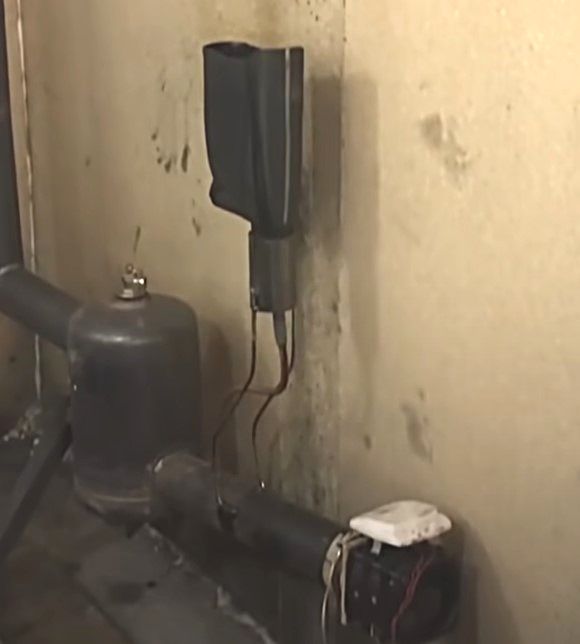

Пещ за отработено масло, инсталирана в ъгъла на гаража

Печка за отработено масло, изработена от газова бутилка с водна риза

Една обикновена печка с примитивен дизайн не може да се свърже към система за отопление с топла вода. Изгарянето на отпадъци произвежда много сажди. Това е недостатък дори на най-простите модели.

Ако искате сами да изградите надеждна, бездимна печка на отработено масло, свързана към отоплителна система, използвайте конструкция с водна риза. Ще ви трябват газова бутилка, стоманена ламарина с дебелина 3 мм, както и профилна и кръгла тръба.

Инструкции за сглобяване на пещта:

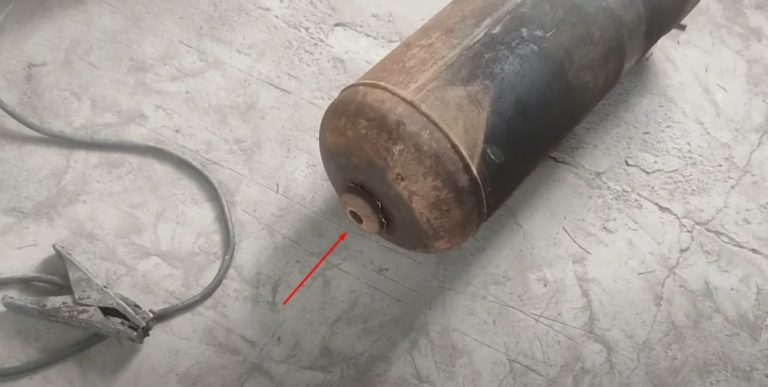

1. Източете кондензата от голяма газова бутилка и свалете клапана. Запалете голям огън на безопасно място. Поставете празната бутилка, без клапана, върху огъня, за да изгорите останалия газов кондензат.

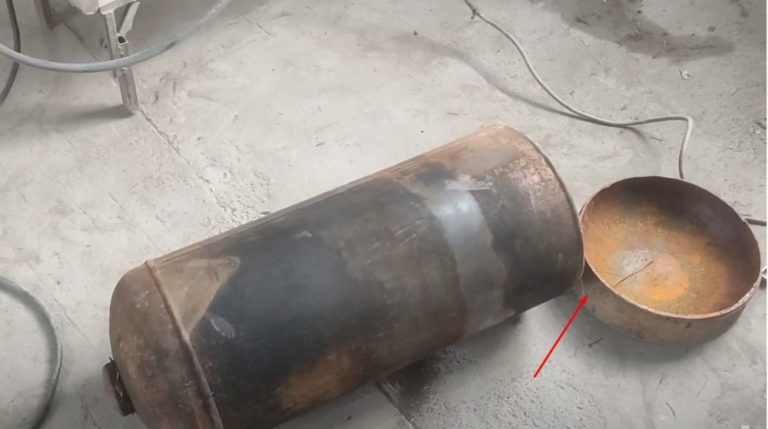

2. Използвайте шлайфмашина, за да отрежете дъното на цилиндъра. Направете разреза по периметъра на фабричния заваръчен шев в долната част на корпуса.

3. За да направите водна риза от листова стомана, изрежете две правоъгълни секции. Огънете полукръговете и ги заварете в бъчва с височина 530 мм.

Диаметърът на конструкцията трябва да бъде с 20 мм по-голям от диаметъра на цилиндъра. Пространствата между стените на цилиндъра ще действат като водна риза.

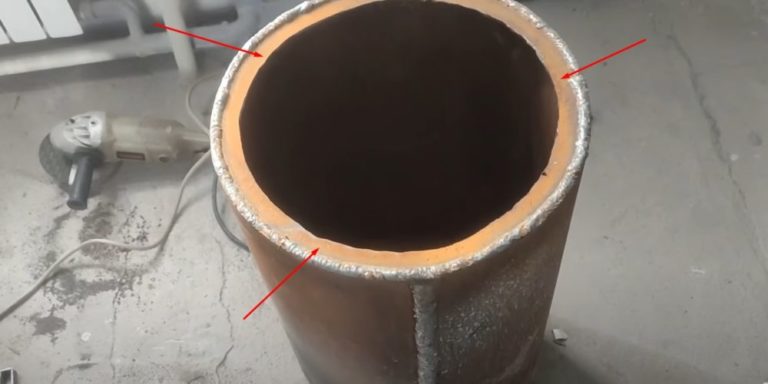

Заварете пръстен в горната част на цевта, за да създадете ръб с ширина 20 мм за плътно прилягане към стените на газовия цилиндър.

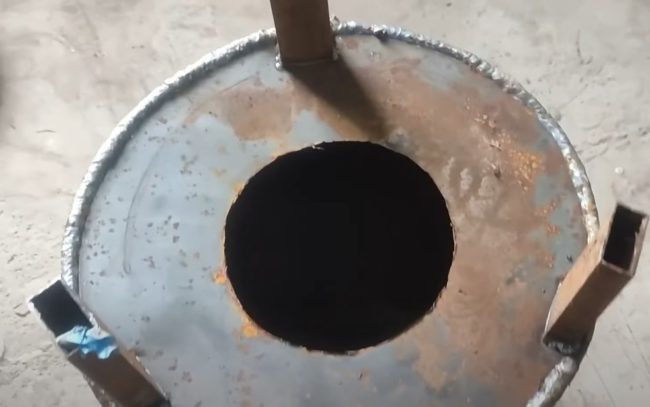

4. Заварете дъното на цевта с пръстеновидна заварка с широк ръб с дължина приблизително 100 мм. Оставеният отвор трябва да е достатъчно голям, за да може да излезе изпъкналият връх на газовата бутилка.

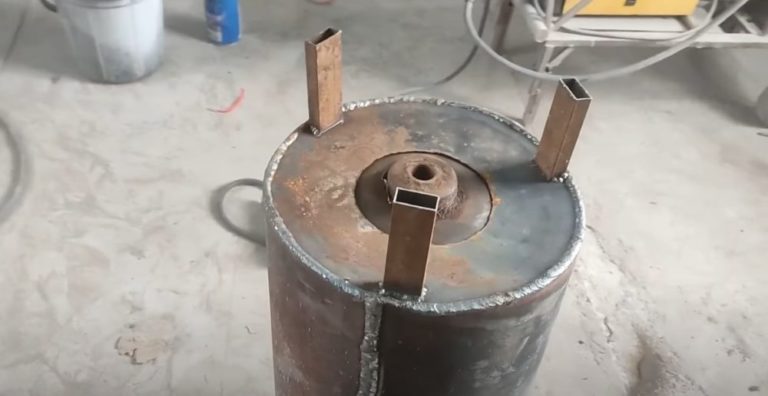

Заварете 3 крака от профилната тръба по краищата.

5. Поставете газовата бутилка вертикално с отрязаното дъно надолу. Поставете заварената цев отгоре, с краката нагоре.

Заварете горните и долните съединения. Това би трябвало да създаде херметична водна риза с цилиндър вътре и варел отвън.

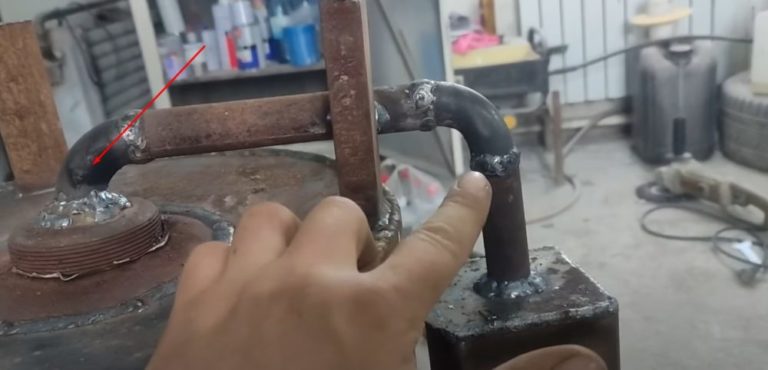

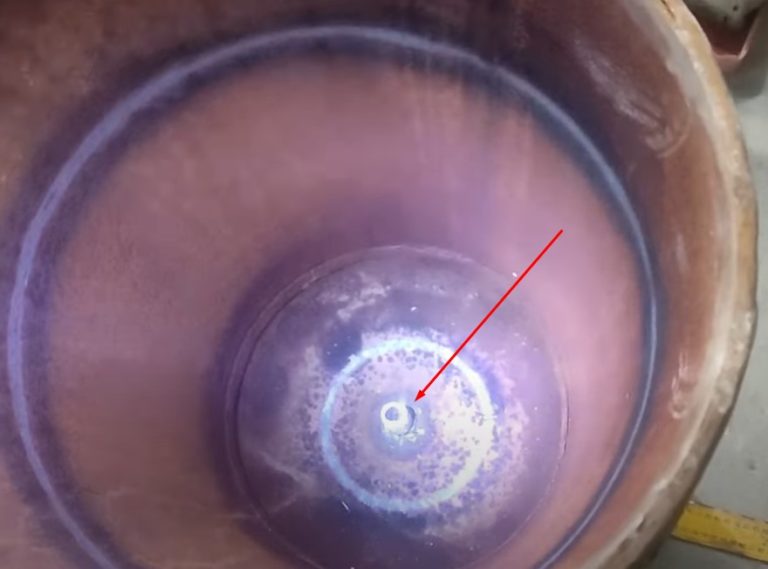

Заварете тръба с диаметър 15 мм в отвора на цилиндъра, където е бил клапанът, като използвате колена. Удължете единия край на тръбата в горивната камера на височина 60 мм, за да предотвратите запушването ѝ с котлен камък.

Доведете другия край на тръбата до страната на цевта, където я свържете с метален контейнер за отпадъци.

6. Вземете две парчета квадратна тръба с диаметър 50 мм, дължина 600 и 300 мм. Заварете парчетата заедно под прав ъгъл.

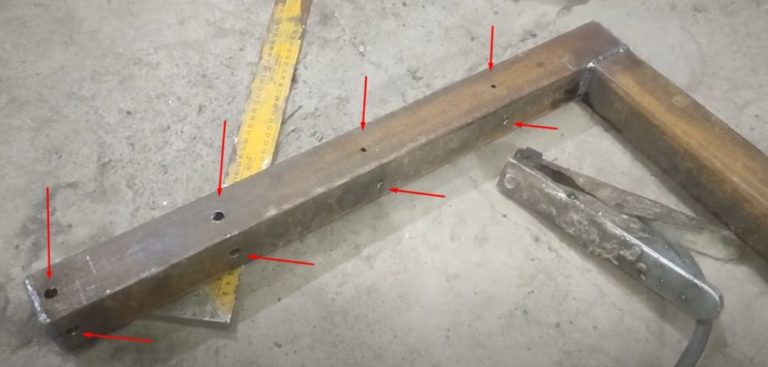

Заварете края на тръбата с дължина 600 мм с тапа и пробийте два отвора с диаметър 6 мм. Пробийте отвори с диаметър 150 мм в редици по всичките четири странични стени, за да подавате въздух към горивната камера.

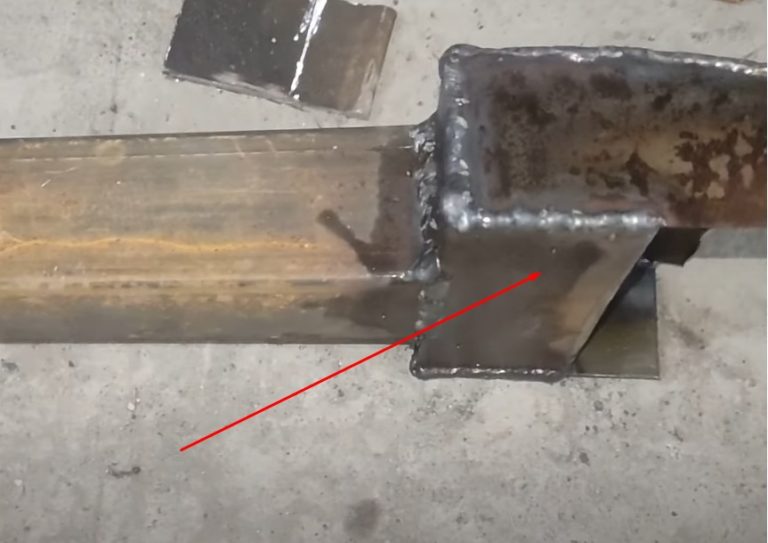

Заварете крепежни елементи за вентилатора към края на къса тръба с дължина 300 мм.

7. Изрежете отвор за тръбата за подаване на въздух в долната част на цилиндъра, който ще бъде разположен в горната част на печката.

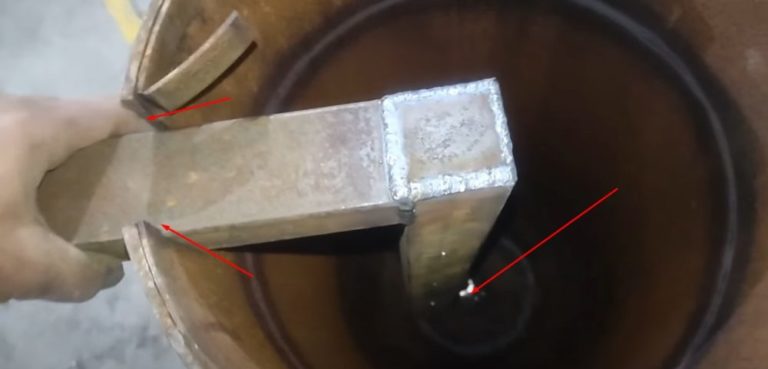

Поставете квадратното коляно с тапата и отворите. Леко изместете края на тръбата за подаване на въздух спрямо тръбата за подаване на отработено масло.

Заварете квадратното коляно, което пасва в слота, наравно с края на отрязания цилиндър.

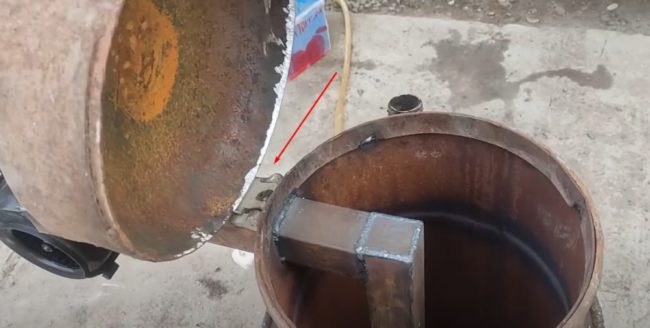

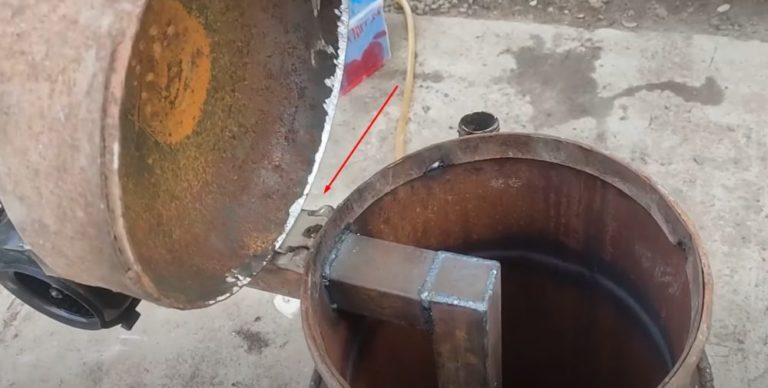

8. Закрепете отрязаното дъно на цилиндъра обратно на място с панти. Полученият капак на горивната камера трябва да приляга плътно, за да се предотврати натрупването на сажди и изтичането на въздух.

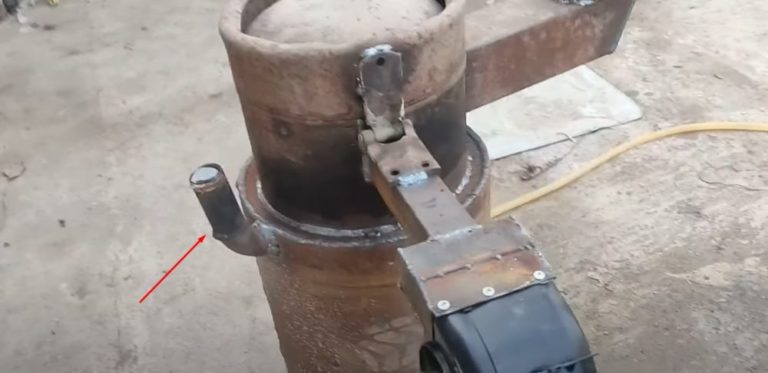

9. В горната част на цевта заварете коляно към водната риза за свързване към захранващата тръба на отоплителната система. Заварете връщащата тръба към долната част на водната риза.

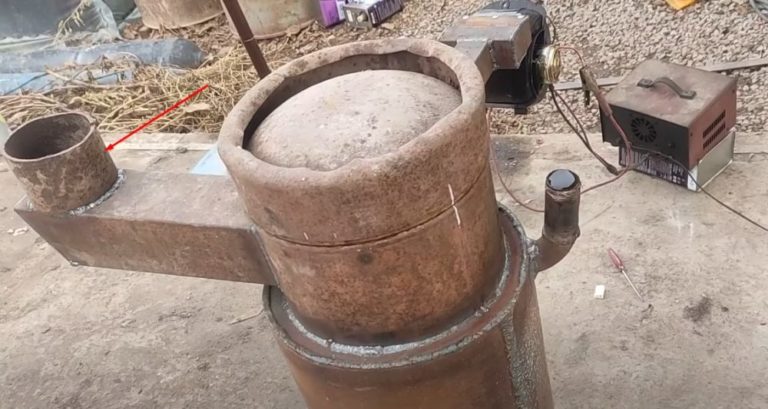

10. Сглобете печката за изпитване на открито. Заварете димоотводната тръба към корпуса на цилиндъра на удобно място над водната риза. Монтирайте вентилатора. Временно запушете връщащата линия. Напълнете водната риза с вода. Проверете за течове по заваръчните шевове. Напълнете водата през захранващото коляно, като го оставите отворено по време на изпитването на открито.

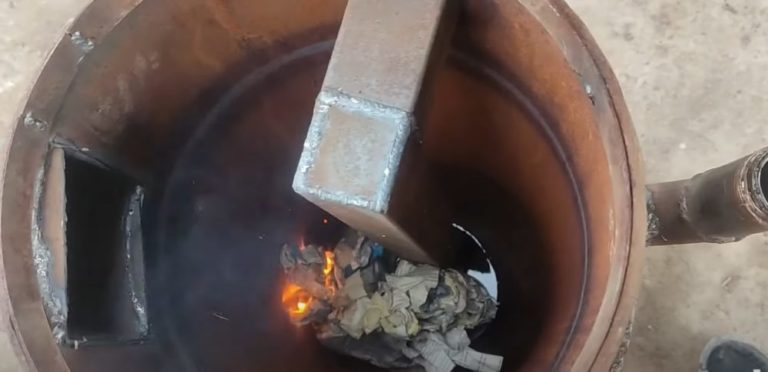

11. За да запалите печката, изсипете отработено масло в резервоара. Маслото бавно ще започне да тече през тръбата в горивната камера. Добавете няколко парчета смачкана суха хартия.

Запалете отделно друг лист хартия и го хвърлете върху бучките, които вече са напоени с отработено масло. Изчакайте, докато горивото се запали. Затворете капака на горивната камера и включете вентилатора за подаване на въздух.

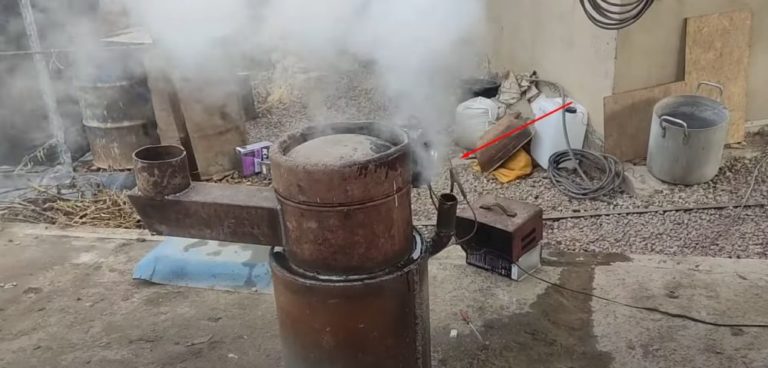

Изгарянето на отработено масло в самоделна пещ бързо ще загрее водата във водната риза. Тъй като пещта не е свързана към отоплителната система по време на теста, кипящата охлаждаща течност ще пръска от отворената захранваща тръба като кипяща мъгла и пара.
