Тухленият комин е ключов елемент от отоплителната система на печката. Той отвежда продуктите от горенето и създава тяга за навлизане на свеж въздух в горивната камера на отоплителния агрегат. Полагането на тухлен комин е сложен строителен процес, изискващ специфични умения и знания.
- Какви видове тухлени комини има – изисквания, размер, конфигурация
- Какво да се има предвид при изграждането на комин
- Височина на конструкцията
- Сечение на конструкцията
- Коя тухла е по-добре да се използва?
- Какъв вид разтвор се използва за зидария?
- Правила за полагане
- Конструктивни характеристики и секции на тръбата
- Етапите и процесът на полагане на тухлена печка за димоотвод
- Как да направите отвор за комин на печка в покрива
- Поставяне на комина над покрива
- Заключение
Какви видове тухлени комини има – изисквания, размер, конфигурация
Има три вида тръби за печки.
- Комин с коминна шапка. Той се простира отвъд печката. Този тип комин се монтира върху бетонна тръба, закрепена към тавана. Плочата му е подсилена и трябва да е с дебелина най-малко 5 см.
- Постоянна конструкция. За нея се изгражда отделна основа. Постоянен комин рядко се използва и само когато не може да се изгради друг вид комин.
- Стенен дренажен канал. Изгражда се във вътрешни носещи стени, изработени от тухли или камък.
Понякога стенен комин се вгражда във външна носеща стена. В този случай е необходима допълнителна работа:
- Удебелете стената отвътре (под формата на пиластър) в зоната, където ще преминава тръбата.
- Предотвратете преохлаждането на комина, което ще намали тягата поради кондензация на пара. За да постигнете това, поддържайте необходимото разстояние от комина до външната повърхност на носещата стена.
Какво да се има предвид при изграждането на комин
Тръбата трябва да се положи по такъв начин, че да има достатъчно разстояние между нея и външната страна на носещата стена - вижте таблицата с размери.
| Дебелина на външната стена в тухли | Пролука в тухлите |
| 2 | 1.5 |
| 2.5 | 2 |
| 3 | 2.5 |
Комини не трябва да се монтират в ъглите на стаите или там, където стените се пресичат. Ако сградата е жилищна, дебелината на стената на комина трябва да бъде най-малко 10 сантиметра. Конструкцията трябва да е напълно херметична, предотвратявайки изтичането на горивни газове.
Къщите често се строят от бетон, шлакоблокове, пеноблокове и силикатни тухли. В този случай, стенните секции, където ще преминава коминът, трябва да бъдат направени от червена тухла. Дебелината им трябва да бъде най-малко 12 см. Това изискване важи и за стълбовете и преградите между димоотводните канали.
Гледайте видеото
Преди сами да положите тухлен комин, трябва да вземете предвид правилата за пожарна безопасност:
- Разстоянието от външната повърхност на комина до стените, изработени от запалими материали, трябва да бъде най-малко 40 см.
- В зоните, където димоотводът преминава през таваните, трябва да се направят удебелявания (кантиране).
Коминният канал по цялата му дължина трябва да бъде сглобен така, че размерите на вътрешното му пространство да са постоянни.
Височина на конструкцията
Вертикалната дължина на комина има най-голямо влияние върху ефективността на тягата. Правилно изграденият комин трябва да е висок поне 5 метра. Разликата във височината между равнината на покрива и горната част на комина също е важна.
- Горната част на комина трябва да е на едно ниво с билото или леко повдигната над него, ако е на не повече от 3 м разстояние.
- Ако покривът е плосък, изходът за димни газове трябва да се издига над него с поне 1,2 м.
- Разстоянието от решетката на пещта до отвора на тръбата трябва да бъде най-малко 5 м.
- Височината на комина над покрива зависи от точката му на изход спрямо билото или парапета. Тази стойност варира от 0,5 до 1,5 м.
Сечение на конструкцията
Размерите на комина не трябва да са по-малки от напречното сечение на изпускателната тръба на печката. Размерът на димоотводната тръба на конструкцията трябва да се определи въз основа на топлинната мощност на отоплителния уред.
Площта на напречното сечение на канала трябва да съответства на обема на продуктите от горенето, преминаващи през него, и да бъде не по-малка от:
- 13×13 см за печки с топлинна мощност до 3,5 kW;
- 13×25 см за аналози с топлинна мощност над 3,5 kW;
- За руска печка с голям портал трябва да изградите тухлен комин с напречно сечение 26x26 см със собствените си ръце.
Коя тухла е по-добре да се използва?
Висококачественото полагане на комини е възможно само с най-добрите материали. За изграждане на конструкцията за отвеждане на димните газове се използват внимателно изпечени червени плътни огнеупорни тухли. Подходящи са и огнеупорни огнеупорни блокове. Класът на материала трябва да бъде поне M-200.
Когато сами полагате тухлен комин, изберете равномерно боядисани блокове с ясни ръбове. По този начин те могат да се полагат върху минимален слой хоросан. Блоковете трябва да са еднокомпонентни, което означава, че са с размери 25 x 12 x 6,5 см.
При удължаване на комина към покрива могат да се използват единични и двойни силикатни тухли M-150. Те имат високо ниво на устойчивост на замръзване.
Какъв вид разтвор се използва за зидария?
При работа, производителят на печки може да използва различни зидарски смеси:
- За полагане на червени тухли се използва глинено-пясъчен разтвор. Пропорциите му са 1:2. Ако глината е много богата, пясъкът се добавя в 3-4 обемни части.
- При монтажа на огнеупорни блокове се използва смес от огнеупорна глина, шамот и пясък, приготвена в съотношение 1:1:2.
- За да монтирате комин на тавана, можете да използвате циментово-варово-пясъчна смес в съотношение 1:1:2.
- За покрива можете да използвате циментово-пясъчна смес в съотношение 1:2.
Разтворът за полагане на димоотвода на печката след смесване с вода трябва да има кремообразна консистенция.
Правила за полагане
Напречното сечение на конструкцията трябва да е кратно на размерите на тухлите. Дебелината на външните тръбни стени на надлежащите конструкции трябва да бъде поне половин тухла. За по-голяма стабилност дебелината на външните стени на основата на основните конструкции трябва да е равна на цяла тухла, като в горната част преминава към половин тухла.
Въздуховодите вътре в конструкцията трябва да бъдат монтирани вертикално. Хоризонталните въздуховоди не могат да бъдат монтирани на нивото на таванското помещение. Това се изисква от правилата за пожарна безопасност.
Всяка печка трябва да е оборудвана със собствен комин. Рядко се случва проектът да позволява свързването на два отоплителни уреда към един комин. Те трябва да бъдат разположени на едно и също ниво, с разстояние от 75 см или повече.
Гледайте видеото
При инсталиране на два отоплителни уреда (или печка и система за отвеждане на газове), двата канала могат да бъдат свързани в един щранг. Размерите им остават същите. При инсталиране на двуканална димоотводна система със сечение на канала половин тухла на половин тухла обаче се използват подразмери. Във всеки ред се използват пет пълни тухли и две ¾ тухли. Това осигурява здрава връзка между зидарията.
Монтажът на двойна конструкция (комин и вентилационен канал) с размер на канала половин плътен блок се извършва с помощта на осем тухли. Ако това се направи с редуващи се четни и нечетни нива, ще бъде невъзможно да се свърже разделителната преграда с външната зидария на стената. Следователно, редуването трябва да се извършва на всеки три реда.
Първото ниво е сглобено от осем плътни блока. Второто ниво е съставено от пет плътни блока и четири ¾ блока. Тази подредба увеличава структурната здравина.

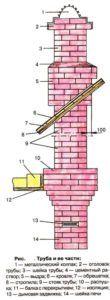

Конструктивни характеристики и секции на тръбата
Преди да започнете сами да полагате тухлен комин, трябва да изучите неговия дизайн:
- Първата част на комина е долната шийка на конструкцията. Тя се поставя върху раменете. В нея се монтира клапата. Тухлите се завързват заедно по време на монтажа на шийката.

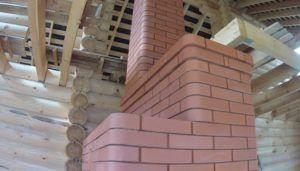

- На разстояние 5-6 тухлени нива от тавана се монтира разширен покрив. Това разширение се простира до тавана.
- Частта от конструкцията, която сами инсталирате в таванското пространство, се нарича щранг. Тя се простира до основата на покрива.
- От покривното покритие се полага видра. Тя се простира поне на 10 см от всички страни. Този елемент на устройството предотвратява навлизането на валежи в къщата.
- След това се оформя гърлото. Размерите му са същите като на главния тръбен вал.
- След това се монтира капачката на комина. Върху нея е монтиран дефлектор, който предпазва димоотвода от валежи.
Етапите и процесът на полагане на тухлена печка за димоотвод
Трябва да имате схема на коминната система с нейното разположение. Трябва да използвате тази схема за изграждане.
Гледайте видеото
Ето стъпка по стъпка процесът за полагане на комин за печка:
- Подгответе инструменти, материали и разтвор.
- Направете измервания до амортисьора и пухчето.
- Започнете полагането на блоковете (разтворът трябва да е с дебелина 5-10 мм) за тръбата на печката. Проверете равномерността на всички редове с нивелир във всички равнини. След 3-4 нива почистете канала от излишния разтвор.
- Закрепете рамката към мястото за монтаж на амортисьора. Тя не трябва да пречи на горната част на тухлите. Затова изрежете вдлъбнатина в тухлите, която да отговаря на размерите на рамката.
- Продължете да изграждате конструкцията до нивото на разширения покрив. Изчислете броя на редовете, необходими за постигане на необходимата височина на разширения покрив. Имайте предвид, че всеки ред увеличава периметъра на комина с ¼ от ширината на блока. Разширеният покрив трябва да приляга плътно към гредите на пода. Ако те са разположени далеч от изхода за димни газове, монтирайте опорни рамки.
- След това, поставете пухчето по ред. Може да бъде квадратно или правоъгълно.
- След изчисления брой редове, преминете от разрошването към основните размери на щранга. Удължете го до покрива.

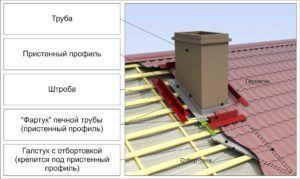

Как да направите отвор за комин на печка в покрива
Размерите на отвора в покрива трябва да бъдат изчислени точно. След като коминът е очертан към покрива, използвайте отвес, чук и пирон, за да маркирате ъгловите размери на конструкцията на покрива. Направете това от страната на тавана.
Свържете дупките от пироните с молив. Това ще създаде правоъгълна проекция на напречното сечение на конструкцията върху покривната повърхност. След това измерете 10 см от всяка страна на фигурата и начертайте малък правоъгълник вътре в нея.
Свържете ъглите на формите и изрежете по-малката, като разрежете покритието по линиите, свързващи ъглите. Сгънете получените четири ленти върху дъската, на която се опират. Направете това така, че да не достигат вертикалната линия. Това ще гарантира, че покривният материал ще прилепне плътно към стената на коминното тяло.
Запълнете останалите незащитени триъгълни пространства между лентите в ъглите на комина с хоросан, като поставите тухли срещу тях. Направете същото и от външната страна.
Поставяне на комина над покрива
Започнете монтажа на видрата от нивото на покрива. Инструкциите показват, че монтажът е по-труден от монтажа на пухкавия покрив. Конструкцията трябва да се разширява внимателно и постепенно, като се вземе предвид наклонът. Когато сами полагате тухлен комин, е важно да увеличите стабилността на конструкцията. Затова вградете стоманени плочи в видрата и ги закрепете към гредите.
Подрежете краищата на блоковете. Това ще намали пролуките между видрата и покрива. Като алтернатива, поставете ламарина между долната част на тръбния елемент и обшивката на покрива. Това ще предотврати проникването на валежи в гредите и тавана.
Монтажът на комина се завършва с монтиране на главата и инсталиране на дефлектор върху нея.
Заключение
Гледайте видеото
Самостоятелното полагане на тухлен комин е сложен и трудоемък процес. Предварително трябва да се направят изчисления и да се изготви строителен план. При полагането на тухлите е важно да се придържате стриктно към плана и да спазвате всички строителни разпоредби.
