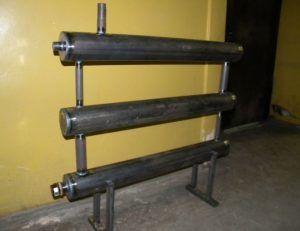

Отоплителните регистри, изработени от стоманени тръби, са често срещан вид отоплителни устройства. Те са заварени или сглобени от хоризонтално разположени тръби. Свързват се с напречни елементи, за да се осигури преминаването на топлоносителя.
Броят на използваните радиатори е огромен, но регистрите остават актуални и до днес. Тези устройства се произвеждат с помощта на различни материали, всеки със своите предимства и недостатъци.
Например, медните опции се използват за разпределителни системи от медни тръби. Медта има високи коефициенти на топлопреминаване, четири пъти по-високи от стоманата. Следователно дължината и обемът на медните тръбни материали са по-скромни от тези на стоманените опции за подобен тръбопровод.
Също така, медните продукти отделят много топлина, ако не са скрит в стенатаТе са също така гъвкави, което позволява огъването им без много усилия.
Широкият набор от предимства в този случай компенсира значителните недостатъци на медта като високата цена и нестабилността ѝ при експлоатационни условия. Често се използват чугунени отоплителни системи.
Тези устройства са обемисти. Голямото им тегло изисква монтирането на тежки стойки. Струва си да се отбележи, че чугунът е крехък материал.
Следователно, чугунените отоплителни системи трябва да се монтират със защитни корпуси. Освен това, самият монтаж е доста трудоемък процес. Както виждате, и двата представени варианта са доста сложни, така че оптималното решение в тази ситуация са стоманените отоплителни системи. По очевидни причини те са се превърнали в най-популярния вид.
Ниската топлинна мощност на стоманените отоплителни устройства се компенсира от ниската им цена, лекотата на обработка и широкия избор, предлаган за закупуване.
Много рядко се срещат регистри от неръждаема стомана, но за да се постигне прилична мощност, е необходим много материал, а такива продукти от неръждаема стомана са доста скъпи.

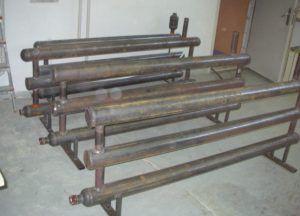

Отоплителните регистри са разделени на следните видове:

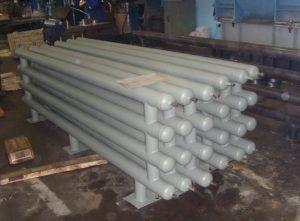

- Гладкотръбни конструкции. Тези конструкции от своя страна могат да имат серпентинови или регистрови форми. Връзките им могат да бъдат от тип „резба“ или „колона“.
- Квадратни тръбни нагреватели. Тези опции предлагат по-висока топлинна мощност, защото разширяват зоната на контакт между метала и въздуха. Въпреки че може да не изглеждат особено привлекателни, тези нагреватели осигуряват отлично отопление на помещението.
Предимства и недостатъци на стоманените отоплителни регистри
Стоманено отопление има редица предимства:
- По време на работа може да се реализира всеки индивидуален дизайн.
- Не само вода, но и нагрята пара може да служи като топлоносител.
- Лесно свързване към системата.
- Високата топлинна мощност го прави отличен избор за монтаж в големи сгради.
- Ниска цена.
- Ниски коефициенти на топлопреминаване.
- Страх от корозия.
- Непретенциозен външен вид.
- Такива продукти изискват редовно боядисване.
Алгоритъмът, използван при създаването
- Първо, тръбите с необходимия обем се подготвят и нарязват на заготовки с необходимата дължина.
- След това се извършва вътрешно почистване на валцуваните тръбни продукти. Това намалява съпротивлението на движението на охлаждащата течност.
- Крайните капачки са заварени към краищата. Някои от тях са снабдени с отвори.
- След това тръбите, които ще бъдат разположени хоризонтално, се закрепват към вертикалните тръби, които имат по-малък диаметър.
- Сега е време да монтирате клапаните. Те ще са необходими за освобождаване на натрупания в тръбопровода въздух.
- На последния етап всички шевове се почистват и повърхностите се боядисват.

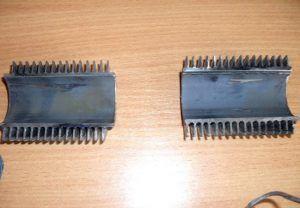

Стоманени регистри с ребра
Преди да монтирате оребрени стоманени тръбни регистри, се препоръчва да обърнете специално внимание на обема на тръбата. За частен дом експертите препоръчват инсталации с обем с 3 или 4 сантиметра.
Могат да се използват тръби с по-голям диаметър, но те не трябва да надвишават 8 сантиметра. Основната причина се крие в отоплителния котел. Устройство като това, използвано в домовете, не може да генерира достатъчно топлинна енергия за отопление на големи площи.
При изчисленията е важно да се вземе предвид дължината на едно ребро и топлинната му мощност на квадратен метър. Например, тръба с дължина един метър и вътрешно напречно сечение 60 мм ще отоплява приблизително един квадратен метър.
След изчисляване на необходимия брой регистри, закръгляването се извършва нагоре. Съществуват обаче определени условия, при които получените цифри се увеличават с 20 или дори 50 процента. Те включват:
- Наличието на голям брой отвори за прозорци и врати в стаята.
- Малка дебелина на стената.
- Лошокачествена изолация на помещенията или пълната ѝ липса.
Един обикновен отоплителен регистър има по-ниска топлинна мощност от оребрените тела. Ребрените тела не само увеличават топлинната мощност, но и превръщат регистъра в дизайнерски елемент – радиатор – който може да играе важна роля в естетиката на интериора.
Комбинирани инструменти
Всяко устройство може да бъде оборудвано с нагревателен елемент, създавайки комбинирано отоплително устройство. То може да бъде независимо от системата и да се използва самостоятелно.
Ако регистърът е изолиран и се нагрява само от нагревателния елемент, в горната му част трябва да се монтира разширителен съд. Капацитетът му трябва да бъде не по-малък от 10% от капацитета на нагревателния елемент. За стоманени регистри трябва да се монтират резервоари от затворен тип.
Такива стоманени конструкции са от голяма полза по време на много студено време, когато отоплителната мощност на котела е недостатъчна. Тази опция е много практична и през извън сезона, когато не е практично да се използва отоплителната система с пълен капацитет. В крайна сметка, помещението се нуждае само от леко затопляне през това време.

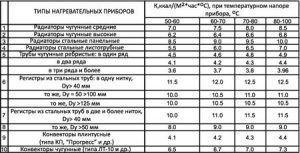

Разсейване на топлината от регистрите
Топлопреносът от стоманени тръбни регистри е пренос на топлинна енергия между радиатора и околната среда. Отоплителните устройства, изработени от гладки тръби, са по-малко рентабилни.
Топлинната мощност на един метър от тези конструкции е приблизително 550 W, за диаметри от 3,2 до 21,9 см. Препоръчително е заваряването по време на монтаж да се извършва по начин, който предотвратява взаимното нагряване на елементите.
При тези условия скоростта на топлопреминаване се увеличава. Ако регистърът е сглобен правилно, той се превръща в надеждно и издръжливо стоманено отоплително устройство. Оптимизирането на топлопреминаването на стоманен тръбопровод се решава на етапа на проектиране. За тази цел се използват следните методи.
- Промяна на инфрачервеното лъчение в посока на увеличаване. Това може да се постигне с помощта на боя.
- Монтират се ребра, което също подобрява необходимите характеристики на конструкцията.
Има обаче случаи, в които тези стойности трябва да бъдат намалени. Такива мерки са необходими за участъци от тръбопроводи, които преминават извън жилищни райони. В тези ситуации се извършва топлоизолация на главната линия..
Изчисленията се извършват, както следва: Q = K*F*dT. В тази формула Q означава коефициентът на топлопреминаване, K е топлопроводимостта на стоманените материали, а F показва дължината на тръбата, използвана за изчисленията. dT в тази формула е сумата от началната и остатъчната температура, като се взема предвид стайната температура.
Ако стоманената отоплителна тръба е изолирана, получената цифра трябва да се умножи по ефективността на изолационния материал. Това показва процента от топлинната енергия на отоплителната система, отделена от потока на охлаждащата течност.
Ако искате да проектирате система интелигентно, изборът на стоманени тръби на око не е добра идея. Правилните изчисления в този случай не само намаляват строителните разходи, но и гарантират отоплителна система, която ще работи ефективно за дълго време.

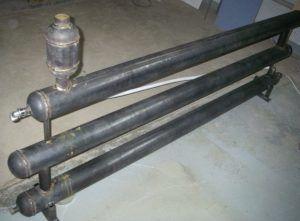

Монтаж на стоманени регистри
Има два метода за монтаж на стоманени тръбни регистри. Първият е резбови връзки, а вторият е заваряване. Изборът на решение се основава на общото тегло на конструкцията, нейните размери и характеристики.
Самият процес е подобен на свързването на радиатори. Единствената разлика е в геометричните размери на конструкцията. Ако отоплителният агрегат е свързан към гравитационни мрежи, трябва да се спазват необходимите стандарти за наклон.
Регистърът трябва да е наклонен по посока на потока на охлаждащата течност. За тръбопровод с естествена циркулация описаните стандарти не са задължителни.
Правилата, използвани за правилното свързване на стоманени тръбни конструкции, са следните:
- Трябва да се спазва минимално разстояние от 20 см от прозорците и стените. Тези разстояния са необходими за лесна поддръжка.
- Когато използвате резбови връзки за свързване на устройството, се препоръчва използването само на уплътнения, изработени от паронит или лен, които се използват при водопроводни работи.
- Всеки стоманен уред трябва да бъде боядисан след монтажа. В противен случай по повърхността му може бързо да се образува ръжда. Това леко намалява топлопроводимостта му, но удължава експлоатационния му живот без поддръжка.
- Не планирайте всички монтажни работи по време на отоплителния сезон. След пробен период и сравнение на очакваната мощност на уреда, може да се наложат бързи промени в дизайна.
Комбинираният метод за закрепване на конструкцията става все по-популярен. Това включва първо подготовка на стълбовете и след това закрепването им към стените.
Този метод е подходящ дори за много тежки отоплителни тела и гарантира високо ниво на безопасност. Не забравяйте за вентилационните отвори, които са включени във всяко отоплително тяло. Въздушният отвор изпуска натрупания въздух от тръбопровода.
Демонтаж на регистри
Както монтажът, така и демонтажът на стоманени тръбни регистри изискват специфични умения и способности. Необходими са познания за работа със заваръчна техника, металорежещи инструменти и работа с машини.
Ако нямате тези знания, няма смисъл да ги придобивате по време на монтажа на отоплителната си система. Най-доброто решение е да потърсите професионална помощ.
Демонтажът и монтажът на повредени отоплителни системи е най-добре да се извършват извън отоплителния сезон. При извършване на каквато и да е работа, източете системата и изключете котела.
Ако отоплителната система е свързана чрез заваряване, устройството ще трябва да се отреже с шлайфмашина. Ако връзката е резбована, отстраняването може да се извърши с гаечен ключ. Във всеки случай, подобна работа не трябва да се извършва без известен опит.
Отоплителните регистри, изработени от стоманени тръби, създадоха сериозна конкуренция на традиционните отоплителни радиатори. Тези отоплителни системи предлагат значителни икономии.
Основното предимство в тази ситуация е способността на отоплителния уред да работи дори в агресивни среди. Такива стоманени конструкции обаче не са много често срещани в частните домове, тъй като има голямо разнообразие от други опции.
Ценовият диапазон в този случай също е доста широк. Гладките и оребрени тръбни варианти се инсталират по-често в производствени, комунални и складови помещения, гаражи, оранжерии и други подобни – с други думи, на места, където визуалната привлекателност е по-малко важна.
