Топлоизолация за отоплителни тръби и какво трябва да знаете за нея

Изолацията на тръбите се използва за поддържане на температурата на охлаждащата течност в системата и за предпазване от замръзване през студения сезон. Използваните топлоизолационни материали включват минерална вата, пенопласт, експандиран полистирол, разпенен полиетилен и други.

Изолацията на отоплителните тръби е ключов аспект на енергоспестяващите технологии и този въпрос е належащ днес. В днешно време са разработени голям брой изолационни материали и методи за оптималното им използване в различни промишлени приложения.

Но енергийната ефективност е от съществено значение не само в промишлеността, но и в ежедневието. Изолирането на отоплителните линии е не само желателно, но и необходимо.

Като цяло, процесът на топлоизолация е насочен не само към поддържане на стабилна температура, но и към предпазване на топлоносителя от замръзване през студените периоди.

Топлоизолационните материали се предлагат в следните видове:

• парче;
• на рула;
• комбинирани;
• за пълнеж;
• корпус.

В зависимост от техническите характеристики и параметрите на изолацията, тези материали се използват в следните мрежи:

• вентилация;
• снабдяване със студена и топла вода;
• техническо оборудване;
• парно отопление.

Изборът на защитен материал трябва да се подхожда с голяма отговорност, тъй като той е ключът към топлината и комфорта в домовете на хората.

Най-ефективните видове изолационни материали са:

1. Топлоизолационна бояСчита се за научно постижение на Русия. Един слой от това покритие може да замени няколко сантиметра полистиролова пяна и минерална вата. Освен това, този материал е екологичен и устойчив на високи температури. Този вид изолация на тръбопроводи се използва в тежки промишлени условия.
2. Минерална ватаТози материал се характеризира с ниска топлопроводимост и огнеустойчивост. Поради тези причини той е намерил широко приложение в защитата на отоплителни системи. Този вид защита обаче се счита за скъп строителен материал.
3. Изолация с полиуретанова пянаЕдва наскоро започна да се използва за топлоизолация, но практичността му вече е оценена.
4. Експандиран полистиролТова е практически същото като полистироловата пяна. Тази опция се отличава със своята достъпност и лекота на монтаж.
5. Разпенен полиетиленТози строителен материал заема водеща позиция.Това е черупка, която по форма наподобява тръба.

Избор на изолационен материал

Когато избирате изолация за външно отопление, изберете влагоустойчиви опции. Избраната от вас изолация трябва да има:

• минимална топлопроводимост;
• не реагират на киселини, основи и други химически активни компоненти;
• устойчивост на окисляване и корозия;
• дълъг експлоатационен живот;
• огнеустойчивост;
• безопасност за човешкия живот;
• простота на процеса на инсталиране.

Защо е необходима външна топлоизолация?

Отговорът на този въпрос е прост. Не става въпрос толкова за изолация, колкото за топлоизолация на външните отоплителни системи. Общата ефективност на цялата отоплителна система ще зависи от качеството на изолацията.

Изолация на тръби: сравнение на видовете

Основното не е какви материали са използвани за изолация, а колко добре е извършен монтажът!

Изолацията ще помогне за изглаждане на евентуални недостатъци по време на монтажа или евентуални недостатъци във физичните и химичните свойства на изолацията, от която е направена самата отоплителна система.

Топлоизолацията трябва да предпазва целия тръбопровод от неблагоприятни условия на околната среда и механични повреди. Изолацията ще предпази тръбите, разположени на открито, от преждевременно износване и вредното въздействие на ултравиолетовите лъчи.

Полимерните проби са устойчиви на корозия, но изискват добра защита от замръзване, тъй като са податливи на замръзване, механични повреди и износване. Металните, макар и да изглеждат по-твърди и надеждни, бързо се окисляват и стават неизползваеми.

Друг недостатък на метала е високата му топлопроводимост, което не е идеално за отоплителни системи. Правилната топло- и хидроизолация (изолация) ще елиминира тези недостатъци, без да се губи топлина.

Прочетете Как да изолираме водопровод отвън – какви изолационни материали да изберем, кое е по-добро?

Всеки човек избира изолационния материал според собствените си параметри, въз основа на личните предпочитания и желания.

Примери за топлоизолационни материали

Много компании предлагат висококачествена топлоизолация или отоплителна изолация. Въпреки че този процес вече е много сложен, повечето хора предпочитат да го направят сами.

Естествено, за да извършите този вид работа, ще трябва да се запасите с някои знания, за да извършите процедурата правилно, без участието на професионалисти.

UV - Неправилна изолация на отоплителните тръби

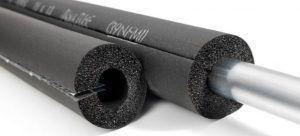

Пяна изолация. В днешно време, евтин материал, често предпочитан, е експандираната полиетиленова пяна. Тя се продава на ролки и се поставя директно върху тръбата като капак, като по този начин се осигурява максимално задържане на топлината дори на открито.

Освен това, експандираната полиетиленова пяна е устойчива на високи температури, екологична е и е лесна за монтаж на открито. Основното е да не забравяте да залепите краищата на капака, след като е монтиран.

Минерална ватаМоже да бъде от два вида:

• Базалтова вата – работи при температури до 650°C и не отделя токсични вещества. Материалът е изработен от скала с най-висок базалтов състав.
• Стъклофибърна вата – изработена от кварцов пясък и стъкло. Работи добре при температури до 180°C.

Следните видове топлоизолация се използват паралелно с хидроизолацията:

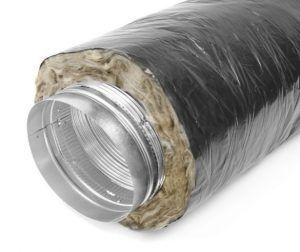

• По време на процеса на изолиране с минерална вата, алуминиево фолио се навива върху основния слой и се закрепва с метална тел;
• За инженерни конструкции могат да се изработят форми от пяна, които ви позволяват сами да изолирате тръбопровода.

Тъй като полистироловата пяна не е 100% водоотблъскваща, тя не е най-добрият вариант за изолация на външни отоплителни системи.

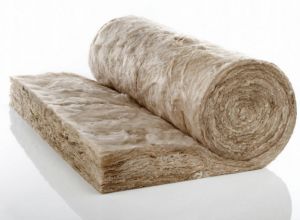

Минерална вата

Производителите произвеждат тази изолация на рула и снопове като рогозки. Тя не се топи и не се деформира при високи температури, което я прави често използвана за топлоизолация на отоплителни системи.

Недостатъкът на минералната вата е, че тя абсорбира вода, губейки своите топлоизолационни свойства. Следователно, изолирането на голяма система с този материал не е рентабилно, тъй като изисква закупуване на защитна влагозащита.

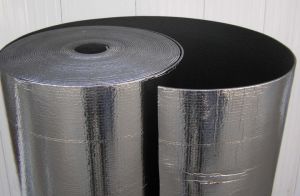

Иновативен изолационен материал – пенофол

Пенофол се използва все по-често за топлоизолация на външни тръбопроводи. Тази изолация е изработена от разпенен полиетилен, покрит от едната страна с алуминиево фолио за защита и максимална топлоизолация.

Материалът се продава на рула и нарязани по размера на напречното сечение на тръбатаПенофолът е гъвкав и приляга плътно по време на монтажа, като ефективно покрива остри завои и извивки.

Високите топлоизолационни свойства и ниската цена правят изолацията с пенофол най-често използваният метод при работа с големи отоплителни системи.

Това е най-добрият избор за тези, които искат сами да извършат изолационните работи. тръби за отоплителна система на градинския парцел.

Днес строителният пазар предлага огромно разнообразие от топлоизолационни материали, чието използване не изисква специални инструменти или умения.

Описание и технически характеристики на полиуретановата пяна

Изолацията с полиуретанова пяна е подходяща както за метални, така и за пластмасови отоплителни системи, разположени на открито.

Този материал е подходящ за изолиране на тръби с различни диаметри на открито и се нарича още „черупка“. Материалът е покрит и с алуминиево фолио от едната страна, за да се намали общата топлопроводимост на покритието.

Въпреки това, заслужава да се отбележи, че в сравнение с други видове изолация, изолацията от полиуретанова пяна включва увиване на тръбите не на три слоя, а поне на пет, а за предпочитане на осем.

Въпреки че изглежда естетически приятно, което е естествено важно за отоплителни системи, разположени на открито, подобна консумация не е оправдана.

Ще трябва да го увиете на поне пет слоя, за да постигнете желания резултат, което ще доведе до допълнителни разходи.

Друг недостатък на полиуретановата пяна – минимална защита от замръзване и загуба на топлина.

Всеки има право да избере изолацията, която смята за подходяща за него, но ключът е да се подходи сериозно към въпроса и да се гарантира, че топлината достига до получателя и не се губи за затопляне на външния въздух.

Моля, обърнете внимание, че правилно подбраната изолация за външни тръби може значително да удължи живота на вашата отоплителна система и нейната ефективност!

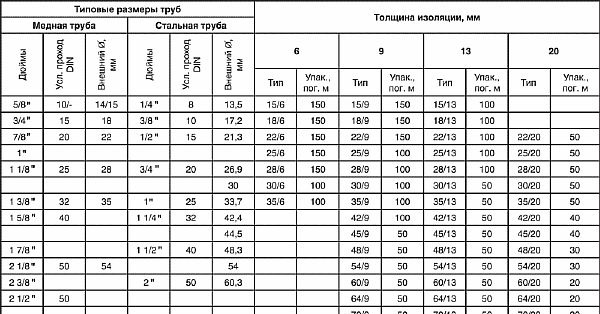

Дебелина на топлоизолацията на отоплителните системи

Дебелината на изолацията на отоплителните тръбопроводи се определя чрез изчисление въз основа на изискванията на регулаторната документация.

Тези изчисления не са лесни. Получаването на точни резултати изисква търпение и внимание. Най-разпространеният метод е използването на изчисления за топлинни загуби.

В същото време, правилата на SNiP показват, че изолацията на всички отоплителни тръбопроводи трябва да се изчисли така, че топлинните загуби да не надвишават стойностите, посочени в SNiP.

В допълнение към SNIP, дебелината на изолацията се регулира от Кодекса на правилата, който предоставя по-проста методология. Тези опростявания включват:

1. Загубите на топлина при нагряване на стените на тръбопровода от течащата среда не са толкова големи, колкото във външния защитен слой, поради тези причини те могат да бъдат пренебрегнати.
2. Повечето конструкции са изработени от стомана, а нейната устойчивост на топлопроводимост е ниска, така че съпротивлението на стените на метална конструкция също може да се пренебрегне.

Дебелината на изолацията на еднослойна конструкция се изчислява с помощта на сложни формули, които лесно могат да бъдат намерени онлайн. Стандартите SNiP (Строителен кодекс и практическа практика) предлагат различни формули за изчисляване на дебелината за кръгли тръби и плоски повърхности.

Дебелината на изолацията в няколко слоя се изчислява с помощта на формули и това се прави за всеки слой поотделно.

При изчисляване на дебелината на изолацията е важно да се има предвид, че SNiP установява точни стойности на топлинните загуби за тръбопроводи с различни обеми и за различни методи на монтаж.

Всички тези изчисления са трудни за изпълнение, така че за да спестят време, много хора използват персонален компютър и специализиран софтуер. Това позволява бързи и ефективни резултати. Предлагаме да изтеглите безплатната програма. за изчисляване на дебелината на изолацията на отоплителните тръбопроводи за Windows.

Защита на външни системи

Изолирането на външни отоплителни тръби е от съществено значение, за да се гарантира, че охлаждащата течност ще задържа топлината възможно най-дълго. Това е особено важно за външните отоплителни магистрали.

Изчисляване на изолацията на тръбопровода с помощта на 3D модел („Изолация“)

Загряването на водата отнема значително количество топлина и ако външните системи не са изолирани, значителна част от нея просто ще бъде пропиляна по пътя към местоназначението си.

Изолация на тръбопроводи в сгради

Изолирането на съществуващите вътрешни отоплителни тръби остава от съществено значение. Очевидно е, че в зони, където тръбите трябва да пренасят топлината си, изолацията не се препоръчва.

Въпреки това, зоните в помещението, където минават тръби, например в стена, трябва да бъдат изолирани. В противен случай топлината ще се губи към стената.

Този вид защита не се използва много често на закрито и трябва да се отбележи, че без нея качеството на отоплението страда.

За система, разположена в пода, трябва да се използват защитни материали с висока плътност. Например, всякакъв вид пяна изолация ще бъде ефективна на закрито. Те са отлични за изолация, но за по-лесна употреба тръбните опции са най-добри.

Това са меки, гъвкави тръби с надлъжен прорез. Лесно се монтират и закрепват със специална скоба. Ако се монтират правилно, тази изолация ще издържи много дълго време.

Термична защита на открито

Изолирането на външни отоплителни тръби изисква специален подход. На първо място, трябва да се вземе предвид потенциалното въздействие на влагата. На открито това включва сняг или дъжд. При монтаж на топлоизолация на открито е важно да се осигури и пароизолация.

FOAMGLAS® технология за топлоизолация на тръбопроводи

Общоприетите варианти за термична защита на външната отоплителна мрежа са:

• Минерална вата.
• Намотка, изработена от копринени нишки.
• Покривен филц.
• Намотка, изработена от устойчива на корозия тел.

Опциите за външна защита трябва да отговарят на следните изисквания:

• Ниска топлопроводимост.
• Устойчивост на влага. Защитата не трябва да позволява натрупването на влага, което е особено важно за подземните тръбопроводи.
• Устойчивост на агресивни влияния на околната среда. Не трябва да се поврежда от ниски температури или вятър.
• Дълго време на употреба.
• Обикновено уплътнение.

Правила за изолация

Има доста правила за изолиране на отоплителни тръби, ето някои важни точки:

1. Преди всичко е необходимо да се изучат правилата и разпоредбите на SNiP.
2. Изолационните материали трябва да се закупуват от оторизирани доставчици. Те произвеждат продуктите си в съответствие с всички разпоредби и стандарти.
3. Топлоизолацията на тръбопроводите е необходима, за да се концентрира топлинната енергия в зоната на радиаторите. Ако правилата за изолация на тръбопроводите за централно отопление се пренебрегнат, топлината ще бъде насочена към стените и отворите за прозорци.
4. Интериорните дизайнери могат да подобрят външния вид на топлоизолацията. Подобна работа обаче изисква и спазване на специфични указания. Например, когато монтирате гипсокартон, не забравяйте да включите отвори за достъп до фитинги.
5. Някои изолации за отоплителни тръби просто трябва да се нарежат по размер. Други обаче изискват допълнителен материал за защита.

Изолация на тръби: сравнение на видовете

Изисквания за избор на топлоизолация

При търсене на топлоизолация за отоплителна мрежа, разположена на открито, освен гореспоменатите нюанси, е необходимо да се ръководите от следните изисквания:

1. Индекс на топлопроводимост на материал.
2. Способност да издържа на околната среда.
3. Температурен диапазон за работа.
4. Продължителност на периода на употреба.
5. Лесен за инсталиране материал.

Видео: Изолиране на тръби на открито

Топлоизолация на тръби

Топлоизолация в мазето

След завършване на строителството на къща, нейният собственик трябва да разбере как да изолира тръбите за отоплителната мрежа.

В крайна сметка, решението в тази ситуация зависи пряко от вида на помещението, през което преминават. Следователно, топлоизолацията на отоплителните тръби в мазето също трябва да се извърши след проучване на подходящите варианти за такива приложения.

Видео: Топлоизолация в мазето

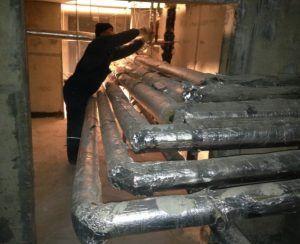

Изолиране на тръби в мазето

Ако има повишена вентилация на тавана, тогава повишена влажност в тази стая няма да се появи.

Сутеренът е съвсем различна история. Тази зона се счита за най-критичната за инсталациите на отоплителната система.

Въпреки че основната линия минава под точката на замръзване на почвата, това не я освобождава от подобно събитие.

И от мястото, където отоплителната мрежа влиза в мазето, до мястото на водопровода, тя все още трябва да бъде топлоизолирана.

СЪВЕТ! Независимо от вида на продукта, избран за защита на подземни тръбопроводи, те са допълнително покрити със слой хидроизолация.

Решението как да се изолират тръбите в дадено помещение не отнема много време. Експертите са убедени, че експандираният полистирол предлага най-добрия баланс между качество и цена и е най-добрият избор.

Този продукт се предлага за артикули с различни размери и всеки обикновен човек може сам да се справи с монтажа.

Използването на минерална вата включва завършване на работата на два етапа:

1. Първият етап включва плътно увиване на детайла с плат и закрепването му с шнур.
2. Втори етап. Създава се защитен хидроизолационен слой от покривен филц. Предварително нарязан, той се полага върху минералната вата. Найлонов шнур закрепва всичко на място.

Когато работите в мазе, е важно да запомните, че правилното проектиране и монтаж са ключови за дълготрайната и ефективна работа на отоплителната мрежа.

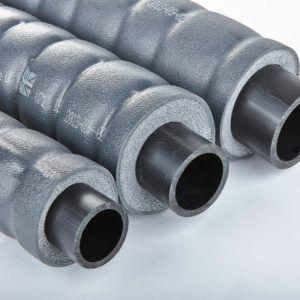

Характеристики на подземните отоплителни тръбопроводи

Топлоизолацията на заровените тръби е от съществено значение през студеното зимно време. Без подходяща изолация, топлинната енергия от топлоносителя просто ще се губи за затопляне на въздуха, почвата и други елементи. Следователно, ефективността на мрежата намалява при такива условия.

За да се намалят загубите на топлина в отоплителна система, разположена в земята, е необходимо следното.

За такава задача експертите препоръчват да изберете изолация, която се характеризира с ниска топлопроводимост (по-малко от 0,037 W m*K).

Според стандартите на SNiP, материалът за отоплителни тръби, положени в земята, трябва да има плътност от почти 400 кг/м3.

Освен това, тези документи посочват, че изолационните конструкции не трябва да съдържат запалими съединения.

ИЗОЛАЦИЯ НА ТРЪБИ

Досега за изолация на подземни тръби се използваха само минерална вата и стъклена вата. Въпреки че тези материали все още могат да бъдат намерени в отоплителните мрежи днес, те имат някои недостатъци.

Тези фактори налагат приемането на други изолационни материали с превъзходни свойства. Съществен недостатък в този случай е тяхната висока хигроскопичност, което намалява защитата на вградените материали.

Също така, след продължителна употреба, минералната вата страда от увреждане на структурната си цялост, което намалява способността ѝ да задържа топлина.

ВАЖНО! Значително предимство на стъклената вата е способността ѝ да работи при високи температури. Това включва също отлична химическа устойчивост, отлична огнеустойчивост и ниска цена.

Най-новите технологии донесоха изолационни материали на базата на полистиролова пяна, разпенен каучук с добавяне на огнеупорни добавки.

Те са хигроскопични, но лесният им монтаж и ниската цена са ги направили най-често използваният материал.

Разпененият полиетилен заслужава специално внимание, тъй като в момента е много популярен сред потребителите.

Предимството на този продукт е неговата екологична безопасност. Многобройните му положителни характеристики го поставят начело в класациите на най-добрите продукти.

По-рядко срещан метод за изолиране на заровени тръби е синтетичният каучук. Този материал също има много положителни качества, но е по-скъп.

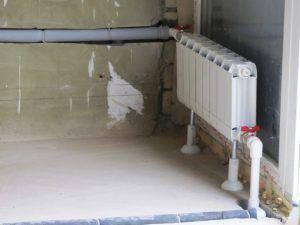

Отоплителни тръби и изолация в апартамента

Много хора погрешно смятат, че изолирането на отоплителната система на апартамента е ненужно. Това е така, защото загубената топлина остава в стаята.

В действителност всичко се случва по такъв начин, че основният източник на топлина в апартамента са радиаторите, но не и тръбите, които доставят охлаждащата течност.

Този проблем е особено остър в ситуации, когато тръбопроводът е скрит в стени или подове, или е покрит с гипсокартонна конструкция.

Тези канали отопляват не само апартамента, но и стените. Следователно, топлината се губи навън. Същото се случва и с бетонна замазка. Топлината просто излиза в почвата.

От гореизложеното следва, че системата, преминаваща през апартамента, изисква топлоизолация.

Изолиране на тръби с пяна изолация

В днешно време пластмасата е най-разпространеният материал, използван за окабеляване на отоплителни системи. Тя е лош проводник на топлина, но въпреки това не намалява разходите до минимум.

За да се поддържа температурата на охлаждащата течност на същото ниво, на което тя излиза от котела, тръбопроводът е изолиран с експандиран полиетилен. Лесно е да се избере за различни размери на тръбите.

При изолиране на апартамент по този начин, разпененият полиетилен се нарязва по дължина. Това му позволява лесно да пасне върху екопласта.

Всяка пръчка от този продукт съдържа начертана линия, по която е направен разрез. След като се постави върху заготовката, тази топлоизолация се връща към първоначалната си форма.

За да се гарантира, че монтажът е плътен и без пролуки, разрезът трябва да се направи с особена прецизност.

ВАЖНО! Темата за изолирането на отоплителната система на апартамента се повдига редовно. Регионалните съображения обаче не винаги се вземат предвид по време на дискусиите. Докато в някои южни региони е възможно да се избегне изолирането на отоплителна система, скрита в стена, във всеки северен регион подобно действие е равносилно на саботаж.

Топлоизолацията в апартамент може да се постигне без загуба благодарение на съвременните материали и може да се направи без особени затруднения.

Видео: Изолация Stenoflex 400

Stenoflex 400 - топлоизолация за отоплителни тръби

И когато обсъждаме подобни мерки, не можем да не споменем течната топлоизолация, която е алтернатива на други методи. Този състав се характеризира с изключителна стабилност на топлопреминаване.

Тази боя се нанася на тънък слой върху тръбата. Един такъв слой замества полиуретанова или полиетиленова защита с дебелина до 5 см.

Каква защита е необходима за отоплителната магистрала?

Необходима е топлоизолация на тръбопроводитеИма известен брой хора, които поставят това под въпрос. Те питат: „Защо да се монтира топлоизолация на вече топла отоплителна система?“

Важно е да се разбере, че топлоизолацията не само подобрява ефективността на отоплението чрез задържане на топлината, но и предотвратява отрицателното въздействие на външната среда върху тръбопровода, предотвратявайки прегряване и кондензация.

Stenoflex 400 - топлоизолация за отоплителни тръби

Трябва също да се добави, че ефективната термична защита е важен фактор за спестяване на пари и то в доста голям мащаб.

ВАЖНО! Дори най-висококачествената топлоизолация може да се окаже неефективна, ако монтажът е извършен неправилно.

Изолацията на тръбопроводите е силно препоръчителна от експертите, защото ефективно предпазва от загуба на топлина.

Изборът на правилния материал не е труден. Строителният пазар предлага широка гама от опции за тази цел, всички от които са достъпни и с добро качество.
