Диаметърът на отоплителните тръби определя тяхната пропускателна способност, т.е. обемът на охлаждащата течност, преминаваща през тях за единица време. За да се определи правилният диаметър на тръбата за радиаторна отоплителна система, изчисленията трябва да се извършат по един от няколко метода: топлинна мощност, коефициент на съпротивление или специализирани таблици. Предварителна оценка е, че тръби с диаметър 16 мм са подходящи за монтаж на до два радиатора; тръби с диаметър 20 мм трябва да се използват при свързване на радиатори с обща мощност до 7 kW.
Още преди да построите къща, е важно да решите вида на отоплителната система и да я инсталирате по начин, който избягва грешки. В противен случай, небрежният подход може да повлияе негативно на нейната работа в бъдеще.
За да изберете подходящите компоненти за отоплителна система, е необходимо да определите как ще циркулира охлаждащата течност. За отделно отопление вземете предвид неговия вид, дизайн и монтаж.
Избор на компоненти
Днес строителният пазар предлага широка гама от проби от различни материали:
- Стоманените тръби рядко се използват за монтаж днес. Те са ненадеждни, тъй като са податливи на корозия и спукване при излагане на високи температури;
- Металопластичните тръби не са подложени на корозия, но могат да се счупят и при завои под налягане и под въздействието на налягане.;
- Медните тръби се считат за най-издръжливите, естетически и удобни по време на ремонтни дейности, но в същото време са най-скъпите от всички;
- полимерни продукти. В това Списъкът включва полиетилен И полипропиленови тръби. Водопроводчиците смятат този избор на водопроводни услуги за най-разумния по отношение на съотношението цена-качество.

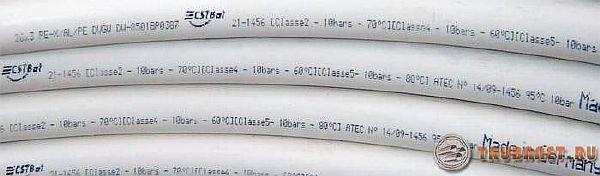

Изборът на необходимите елементи не е труден, ако изучите маркировките, които показват допустимото налягане и температура на охлаждащата течност.
Значението на избора на правилната тръба
Изборът трябва да се основава не само на свойствата на материала, но и на определянето на правилния диаметър на тръбата за отоплителната система в частен дом. Това ще определи хидродинамиката на отоплителната система, нейната ефективност и ефективната ѝ работа.
Често срещани грешкиАко напречното сечение на пробата е по-голямо от необходимото, това вероятно ще доведе до спад на налягането, водата ще спре да циркулира правилно и отоплението на помещението ще бъде значително намалено. Използването на компоненти с по-малко напречно сечение от необходимото ще доведе до неприятен шум в системата.
Изборът на всички компоненти за инсталиране на отоплителна система в частен дом ще бъде по-лесен, ако вземете предвид факта, че различните материали изискват различни размери на напречното сечение.
Пробите от чугун и стомана се измерват по вътрешен диаметър, докато пробите от пластмаса и мед се измерват по външен диаметър. Това е особено важно, ако планирате да инсталирате комбинирана отоплителна система.

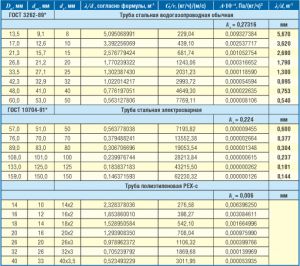

Когато използвате компоненти, изработени от различни материали, за да избегнете грешки, най-доброто и най-правилното решение е да използвате данните от таблицата за съответствие на диаметрите, която е достъпна на нашия уебсайт.
Вижте как сами да инсталирате отопление.
Основни параметри и изчисляване на диаметъра
Трябва да се вземат предвид три основни диаметъра. А именно:
- интериорВзема се предвид като индикатор за пропускателната способност на охлаждащата течност;
- външенВажен показател, влияещ върху качеството на монтажа на отоплителната система;
- условноСтандартна стойност, която е закръглена и показана в инчове.
При изчисляване на диаметъра на отоплителна тръба е важно да се помни скалата на измерване на тази стойност.
Тази цифра обикновено се дава в инчове и се изразява като цели числа или дроби.
За да избегнете грешки в изчисленията, трябва да знаете, че един инч е равен на 2,54 см.
Изчисляване на подходящия диаметър
При определяне на диаметъра на напречното сечение е важно да се вземе предвид топлинното натоварване. Смята се, че отоплението на един квадратен метър стандартна стая изисква 100 вата топлинна енергия. Вземайки това предвид, извършваме следните изчисления:
25x100 = 2500 W = 2,5 kW
Следователно, за отопление на стая с площ от 25 квадратни метра ще са необходими 2,5 kW. След това таблицата определя оптималния диаметър на тръбата за отопление на частен дом.
Според нашите изчисления, най-подходящият размер е ½ инча и се препоръчва да изберете този диаметър.
Оптимална температура и налягане на водата
Когато избирате автономна отоплителна система, ще трябва самостоятелно да изберете подходящата температура и налягане на охлаждащата течност. Това зависи не само от вашите предпочитания, но и от скоростта на топлопреминаване на вградените радиатори.
Видео за монтаж на отопление и тръбопроводи
Не забравяйте, че чугунените радиатори имат най-нисък коефициент на топлопреминаване, докато алуминиевите модели имат най-висок. Броят на радиаторите и техните секции се изчислява въз основа на номиналната топлинна мощност.
Този параметър се задава, като се приема, че температурата на течността няма да надвишава 75 градуса. Тази стойност се счита за най-оптимална.
Ако обаче външната температура постоянно се колебае, нагряването на охлаждащата течност в автономната система на частна къща трябва да се регулира, за да се поддържа постоянно комфортна температура и да не се губи излишна енергия.
За висококачествена работа, освен температурата, е важно да се следи налягането в тръбите и да се избере оптималният диаметър. Налягане от 1,5-2 атмосфери се счита за нормално.
Ако този индикатор се повиши до 3, тогава цялата верига може да не работи правилно и дори да възникнат течове и счупвания.
За да осигурите редовни проверки на налягането, предвидете място за манометри във веригата по време на монтажа. Налягането може да се намали чрез използване на разширителни съдове.
Видове отопление
Монтажът на автономна отоплителна система в нискоетажна сграда може да се извърши с помощта на еднотръбни или двутръбни системи.
Клиентът трябва да избере оптималния вариант още на етапа на проектиране, за да си осигури комфортно живеене в дома си.
Струва си да изберете метод, който ще направи полагането на отоплителни тръби в частна къща по-евтино.
Финансово, еднотръбната схема би била най-оптимална, но ако цената не е толкова важна, колкото ефективността, тогава си струва да изберете двутръбна схема.
По-долу ще разгледаме по-подробно всеки тип окабеляване.
Еднотръбна система
Основната линия на този дизайн е изградена от нагревателни елементи, свързани един след друг. Флуидът преминава през всеки елемент на системата последователно, като постепенно освобождава топлинната си енергия, така че достига до крайната секция с по-ниска температура.
Това няма да повлияе на микроклимата вътре в къщата, ако последната батерия във веригата е оборудвана с голям брой секции.
Днес съществуват технологии, които могат да подобрят производителността на еднотръбните отоплителни системи. Те включват:
- регулатори, захранвани с батерии;
- клапани за балансиране на входящата охлаждаща течност;
- термостатични или сферични вентили.
Използването на такова оборудване помага за поддържане на определена температура в частна къща.
Често в нискоетажна сграда се инсталира отделна отоплителна система, която се монтира съгласно:
- хоризонтална схема с помпа, която осигурява дестилация на гореща вода чрез инжектиране;
- вертикална схема, където течността тече естествено;
- вертикална схема с естествена, принудителна или комбинирана дестилация.
Отоплителните тръби могат да бъдат монтирани над или под пода. Друго важно съображение е топлоизолацията, за да се задържи повече топлина.
Хоризонталната главна линия е монтирана под лек ъгъл, за да може охлаждащата течност да тече естествено. Радиаторите, от друга страна, са монтирани на едно и също ниво. За обезвъздушаване радиаторите са оборудвани със специални клапани.
Тази система не е необходимо да бъде оборудвана с помпа, тъй като движението на течността се осъществява по естествен път.
Недостатъкът е използването на компоненти с голямо напречно сечение и задължителното монтиране на системата под ъгъл.
Следователно, този тип окабеляване няма да се превърне в интериорна декорация.
Двутръбна система
Вторият тип отоплителна система за частен дом – двутръбна система – изисква повече компоненти по време на монтажа. Това също ще увеличи обема на монтажните работи и финансовите разходи.
Тази конструкция осигурява равномерно разпределение на охлаждащата течност и улеснява настройката и регулирането на цялата система.
За двутръбна система се препоръчват съвременни котли от чуждестранни производители. Течността се нагрява с помощта на двуконтурен котел, използващ газова енергия.
При инсталиране на двутръбна система е изключително важно да се монтират автоматични обезвъздушителни клапани в горната част на системата. Ако къщата е едноетажна, тези клапани са необходими на горния радиатор и на нагревателя за кърпи.
Избраната от вас система ще определи броя на компонентите, необходими за монтажа. Големите домове са най-добре оборудвани с двутръбна система. окабеляване и циркулационна помпа.
Температурата може да се поддържа с помощта на термостати. Ако площта на къщата не надвишава 100 квадратни метра, еднотръбна система с естествен поток на охлаждащата течност ще бъде достатъчна за отопление на всички помещения.
Обобщавайки цялата горепосочена информация, можем уверено да кажем, че по време на проектирането на отоплителна система и нейното инсталиране, трябва да се вземе предвид всеки детайл.
Дори и най-малката грешка може да повлияе на ефективността на структурата.
За да избегнете евентуални неточности, най-добре е проектирането и монтажа на каквато и да е отоплителна система да се поверят на професионалисти, които ще изберат правилно диаметъра на тръбите за отопление на частен дом и ще извършат всички необходими изчисления.
