Отоплителните агрегати в сградите предлагат допълнителни възможности за управление. Въпреки допълнителните разходи, свързани със закупуването и инсталирането на циркулационна помпа, общата цена бързо се изплаща, което позволява оптимизирана отоплителна производителност.
Преди да изберете циркулационна помпа, е силно препоръчително да изчислите основните параметри поради следните причини:
- недостатъчната мощност на устройството ще направи отоплителната система неефективна, а животът в къщата ще бъде неудобен;
- Излишната мощност ще доведе до прекомерни разходи за отопление на дома.
По този начин, изборът на това специализирано устройство до голяма степен определя успеха на отоплителната система в жилищна сграда.
Какви видове има?
В съвременните системи отоплителната помпа е един от решаващите фактори, който осигурява равномерно движение на охлаждащата течност и следователно равномерно нагряване на всички елементи, генериращи топлина.
Такива единици са надарени с набор от предимства, определени като:
- Те помагат за поддържането на постоянна температура на охлаждащата течност.
- Ниско ниво на консумация на енергия.
- Висока надеждност при експлоатация.
- Лекота на употреба.
Основната им функционална задача е да изравнят съпротивлението на тръбопроводната система спрямо потока на отоплителната течност.
Има два основни варианта на проектиране на циркулационни помпи:
- със сух ротор;
- с мокър ротор.

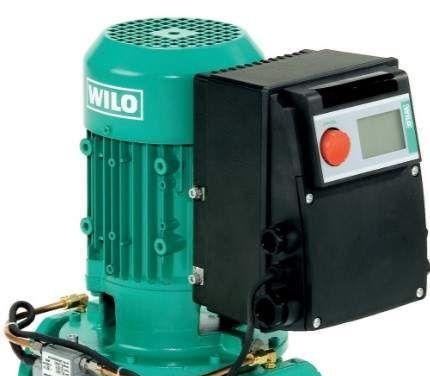

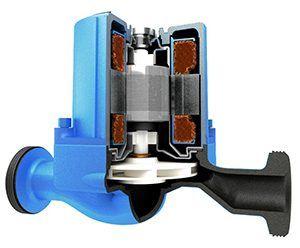

Работната камера на агрегат със сух ротор е отделена от електродвигателя чрез запечатана преграда. Тези агрегати обикновено имат по-висока мощност и производителност, но са шумни по време на работа, което ограничава използването им до изолирани помещения или сгради.
Помпите с мокър ротор работят в охлаждаща среда, което увеличава експлоатационния им живот. Поради тази причина те са и тихи, което ги прави подходящи за употреба в обслужвани сгради.
Значителен недостатък на такива агрегати е техният ниска ефективност, което ограничава използването им в големи отоплителни системи, но в малки частни къщи те са много широко използвани поради гореспоменатото ниско ниво на шум и издръжливост.
Важно е да се отбележи, че критериите за избор не се ограничават само до техните плюсове и минуси. Изборът на циркулационна помпа за отопление задължително включва изчисляване на нейната производителност въз основа на няколко критерия.
Изчисления на помпено оборудване
Преди да започнем изчислението, нека изясним функционалното предназначение на циркулационните агрегати, използвани в отоплителните системи:
- изпомпване на охлаждащата течност през тръбопроводна мрежа, чийто общ обем зависи от размера на помещението, което ще се отоплява;
- преодоляване на съпротивлението на потока на охлаждащата течност вътре в системата, осигурено от тръби и фитинги.
Изчисляване на производителността
Един от контролните параметри е производителността на помпеното оборудване, която се изчислява от съотношението:
– количеството топлинна енергия, консумирано в дадено помещение;
— стойността на производителността на помпеното устройство;
– специфичен топлинен капацитет, ако като охлаждаща течност се използва вода; за други видове (трансформаторно масло, антифриз и др.) се използват съответните данни;
— температурната разлика между директния и обратния клон на отоплителната система, която може да бъде:
- 20ОC – с нормална отоплителна система за жилищни райони;
- 10ОC – температурно ниво в нежилищни помещения с нискотемпературно отопление;
- 5ОC – температура на охлаждащата течност в системата за подово отопление.
Показателят за ефективност е спецификация, посочена в техническата документация и се изразява в кубически метри на час. За да се получи резултатът от изчислението в стандартния формат, той трябва да се раздели на специфичното тегло на водата.
Нека дадем пример за изчисление: площта на помещението, което ще се отоплява, е 200 квадратни метра, следователно за отоплението му ще е необходима консумация на енергия от 20 000 вата. Помещението е оборудвано със стандартна отоплителна система с температурна разлика от 20ОC. Използвайки тези числови стойности в дадената формула, получаваме:
20000/(1,16 x 20) = 862 кг/час,
преизчисляването в познати стойности дава резултата
862 / 971,8 = 0,887 м3/час.
За отопление на посоченото помещение ще е необходима помпа с капацитет най-малко 0,9 м.3/час. Тази цифра трябва да се намери в паспорта.
За да изчислите тази характеристика, можете да използвате и следната формула:
G = 3,6Q/(cx dT) кг/час, където
c – специфичен топлинен капацитет на топлоносителя, използван за нагряване.
Най-лесният начин да изберете помпа е, ако вече знаете капацитета на котела. В този случай можете да използвате следната формула:
Q = N x dT, където
Q – производителност на единица;
N – мощност на котела;
dT – температурна разлика между изхода на котела и връщащата линия.

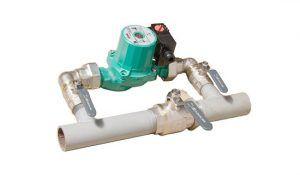

Снимката по-горе показва правилното свързване на отоплителния агрегат с помощта на байпас. Тази конструкция позволява байпасен поток на флуида в случай на ремонт или подмяна на помпа, без да се прекъсва отоплителната система. Вижте Как сами да инсталирате отопление в приличен дом.
Важно! Роторът трябва да е разположен хоризонтално! Посоката на потока е обозначена със стрелка на корпуса.
Изчисляване на работното налягане във веригата
При избора на циркулационна помпа за отоплителна система, изчисленията трябва да вземат предвид и налягането вътре в тръбопровода. За това можете да използвате следното съотношение:
P = (R x L + Z) / pxq, където:
- P – стойност на налягането;
- R – съпротивление на потока за прави участъци от тръбопровода;
- L – обща дължина
- Z – стойността на съпротивлението на потока, причинено от фитингите, крановете и другите вентили, използвани в системата;
- p – стойността на плътността на охлаждащата течност при работната температура;
- q е стойността на ускорението, дължащо се на гравитацията.
Ако няма достатъчно данни за изчисление по дадената формула, можете да използвате опростено съотношение:
P = R x L x ZF, където
R е стойността на съпротивлението на потока в прав участък от тръбата, която е приблизително 100–150 паскала на 1 метър; изразена във форма, удобна за изчисление, тя ще бъде 0,01–0,015 метра на метър участък от тръбата;
L – общата дължина на тръбопровода; в двутръбна отоплителна система се вземат предвид както директният, така и връщащият контур;
ZF е коефициент на увеличение, който зависи от следните фактори:
- за система със сферични кранове, за която намаляването на хлабината на тръбопровода не е типично и при правилно подбрани фитинги, се приема, че е равно на 1,3;
- при използване на дроселни или термостатични устройства, стойността му ще бъде 1,7.
При избора на циркулационна помпа за отоплителна система, изчисляването на нейните характеристики е необходима процедура.
Важно! Изчислената стойност за всеки индикатор трябва да се увеличи с 15–20%, за да се избегне работа на устройството на максимални настройки. Това ще го предпази от претоварване и преждевременна повреда.
Опитът с циркулационни помпи позволява техния избор без изчисляване на необходимите параметри. Препоръчителните параметри са изброени в таблицата.
Таблица за емпиричен избор на помпа
Таблица 1.
| Отопляема площ (м²)2) | Производителност (м3/час) | Печати |
| 80 – 240 | От 0,5 до 2,5 | 25 – 40 |
| 100 – 265 | Същото | 32 – 40 |
| 140 – 270 | От 0,5 до 2,7 | 25 – 60 |
| 165 – 310 | Същото | 32 – 60 |
Забележка: в третата колона първото число е диаметърът на тръбите, второто е височината на повдигане.
Използвайки предоставената информация, можете лесно да изберете правилното устройство за стабилна и дългосрочна работа.
Основни производители
Циркулационните помпи за отоплителни системи се произвеждат от много европейски производители с доста високо качество и широка гама.

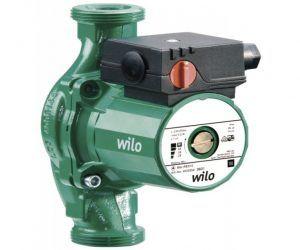

Компания WiloПомпите на тази компания, произведени в Германия, заемат значителна позиция на специализирания пазар. Те се отличават с високо качество и надеждна работа. Почти всички модели на този производител са оборудвани с автоматично и ръчно управление. Могат да се регулират не само скоростта на ротора, но и функциите за освобождаване, включително налягането в системата.

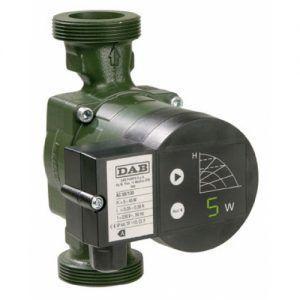

Компания DABТози италиански производител успешно се конкурира с други доставчици на руския пазар, като предлага центробежни помпи повече от 40 години. Отличителна черта на продуктите на DAB е използването на дисплеи на контролния панел, които са много удобни за взаимодействие с устройството и наблюдение на работния процес.

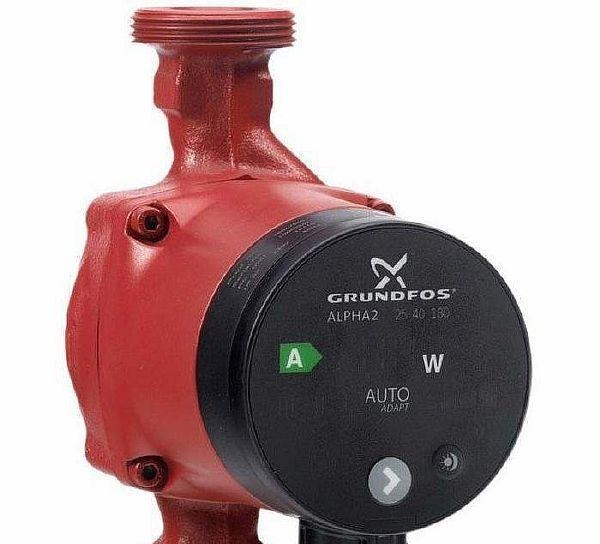

Производител: GrundfosТази датска компания работи под това име повече от 70 години, доставяйки помпено оборудване за различни цели. Заслужава да се отбележи, че този производител е добре познато и отдавна утвърдено име в своята индустрия. Производителността и креативността на компанията са впечатляващи, като годишно се пускат до сто нови модела на своите продукти.
Оборудването за отоплителни системи на този производител се предлага на пазара под марката UPS, а продуктовата линия е предназначена както за битова, така и за промишлена употреба. Ключовата характеристика на тези циркулационни помпи за отопление е тяхната пригодност за работа в много широк температурен диапазон: от -25°C до -40°F.О до +110ОС.
Продуктовата линия UPS може да работи в 3 режима на работа.

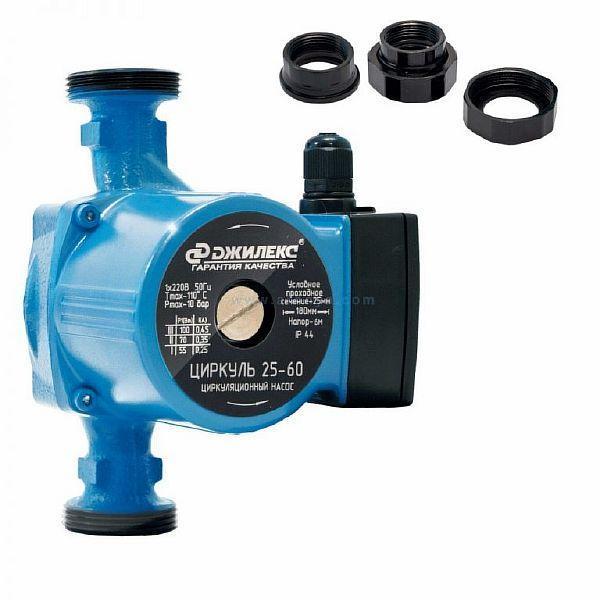

Компания ДжилексМестен производител на циркулационни помпи, успешно конкуриращ се на пазара с европейски компании.
Тези агрегати са лесни за работа и могат активно да циркулират топлоносители с различна плътност в отоплителните мрежи, което позволява широк избор от флуиди, включително трансформаторно масло. Те работят в три режима на мощност, с безстепенно регулиране. Цената им е благоприятно сравнявана с тази на конкурентите им.
Заключение
Изборът и изчисляването на циркулационна помпа за отоплителна система ще позволи на потребителя да направи оптималната покупка за реалните условия на конкретното помещение.
Предлаганите тук опции за предварителна оценка на оборудването ви позволяват да направите такъв избор с увереност. Успех!
