Отопление на частен дом самостоятелно – схеми и монтаж от А до Я

Отоплението в частен дом или вила е жизненоважно както за жителите, така и за самата сграда, удължавайки живота ѝ. За тази цел се инсталира отоплителна система, често направена самостоятелно, използваща еднотръбна или двутръбна система.

Освен това е необходимо да се включи няколко вида отопление, в случай на прекъсвания с един или друг вид гориво или аварийна повреда на системата.

В тази статия сме разгледали всички съответни теми. Тук ще намерите различни диаграми и инструкции, видео уроци за компонентите на отоплителната система, как да я изчислите и много друга полезна информация.

Видове отопление в частен дом

Отоплението на селска къща се извършва по няколко начина:

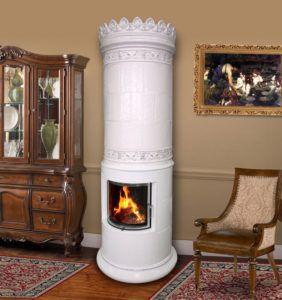

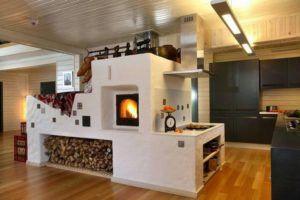

1. Традиционно се използва отоплителна система на базата на печка, използваща твърдо гориво, захранвано с дърва, въглища, торф и други горими материали. Днес се използват и сухи животински отпадъци (тор), които са основният източник на топлина в степните райони.

Печките се предлагат в най-различни дизайни, в зависимост от традициите на различните култури. В Европа откритите камини са широко разпространени. Те се захранват с дърва, а топлината се разпределя в цялата конструкция чрез конвекция. За да се пести енергия, често не се отопляват всички помещения, а само тези, които са абсолютно необходими.

В Южна Европа често изобщо не са били инсталирани специални отоплителни системи. Източникът на топлина през студения сезон е била кухненската печка, използвана за готвене, а жилищните помещения са били разположени на горните етажи.

Отоплителните устройства се появиха по-късно, когато топлината започна да се разпределя равномерно в дома с помощта на тръби. Първоначалната причина беше димът от продуктите на горенето, често с трагични последици. Затова възникна идеята да се отдели източникът на топлина от жилищното пространство и да се монтира специален канал – комин – за да може димът да излиза.

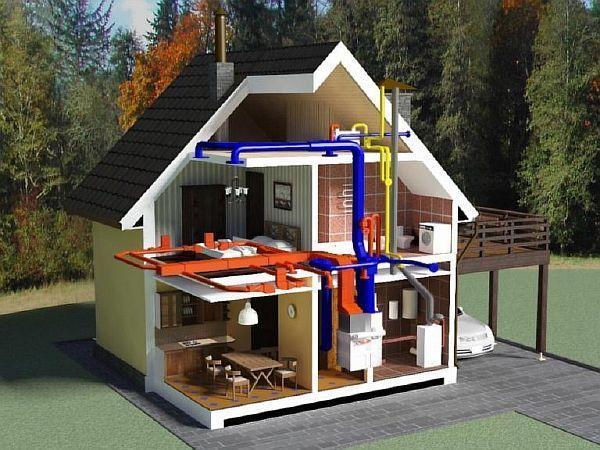

2. Въздушното отопление се постига чрез източник, който загрява въздуха чрез собствената си повърхност или в специално проектирани канали. Горещият въздух се разпределя чрез естествена конвекция. Въздухът се засмуква от пода и нагрятият въздух се издига нагоре съгласно законите на физиката. Пример за този метод на отопление е печката Булерян, която стана популярна благодарение на своята ефективност и ефективност. Заслужава да се отбележи, че ефективността на такива устройства достига 90%, ниво, несравнимо с много други устройства. Печките с въздушно отопление най-често се използват за отопление на помощни помещения, като например оранжерии. В някои случаи те се инсталират като резервен горивен агрегат в частни домове.

Тръбните системи могат да се използват и за разпределение на топлината в голяма жилищна сграда. Големият диаметър на тръбите, необходим за такива радиатори, обаче ги прави трудни за работа.

3. Дните на изгаряне на петролни продукти за производство на енергия постепенно остават в миналото. Електрическите уреди за частни домове са първите от поредица методи за заместване. Ясните практически предимства на чистата енергия все още не са станали широко разпространени, което може да се обясни с високата ѝ цена в сравнение с газовите системи. Основните методи за използване на електричество за производство на топлина са:
4. Централните електрически бойлери загряват охлаждащата течност, която циркулира през тръбопровода на системата, отоплявайки сградата с радиатори.

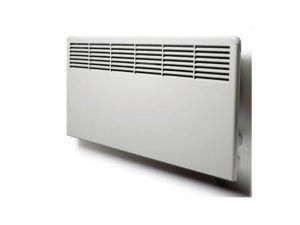

5. Електрическите конвектори генерират топлина с помощта на електрически нагреватели директно в точката на потребление. В този случай нивото на нагряване може да се регулира. Тези устройства използват принудителна циркулация на въздуха, което намалява температурата и предотвратява изгарянето на кислород. Електрическите конвектори са значително по-евтини за експлоатация от централен бойлер, но експлоатационните разходи са приблизително еднакви.
6. Инфрачервеното отопление се постига чрез поставяне на специално фолио на тавана. Теснолентовите вълни, които то произвежда, затоплят предметите в стаята, а не въздуха. Устройството консумира малко количество електроенергия и е икономична форма на отопление. Използваните термостати само оптимизират работата на системата и спомагат за намаляване на разходите. В същото време, оборудването за инфрачервена отоплителна система доста е скъпо, а монтажът ще изисква помощта на специалист. Излъчвателите се използват и за подово отопление, като фолиото се поставя под крайното покритие.

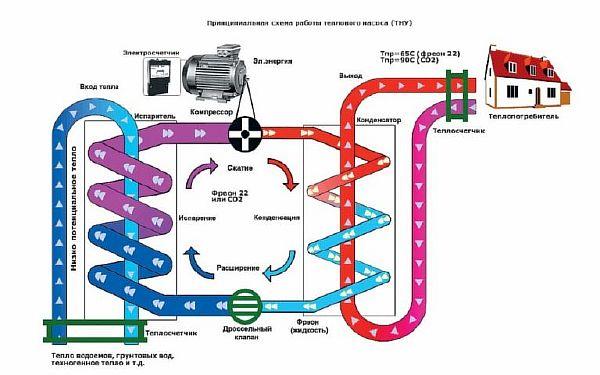

7. Отоплението с термопомпа все още не се използва широко. Основната причина е високата трудоемкост на монтажа и значителната цена на устройството. Принципът на действие е същият като на хладилник, но той извлича топлина, а не студ. Въпреки че разходите за отопление са минимални по време на работа, значителната цена може да бъде решаващ фактор за повреда.

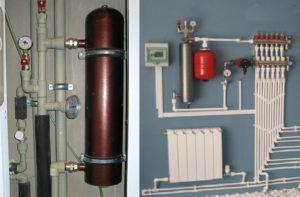

8. Индукционните котли загряват водата много бързо. бързо и ефикасноДа наречем устройството бойлер обаче би било пресилено. Водата в него се нагрява от метален пълнител, поставен в тръба, когато високочестотен ток преминава през намотка, навита около него. Управляващата верига използва инвертор, който регулира нивото на нагряване. Това устройство трябва да се използва само с принудителна циркулация в отоплителната система. Следователно, неговата система за управление включва функция за блокиране, която не позволява включването му, когато циркулационната помпа не работи. Атрактивна характеристика на това отоплително устройство е фактът, че не може да бъде обект на внимание от страна на регулаторните организации.

9. Хидронната отоплителна система включва топлообмен през радиатори, през които се движи водата. Традиционно се е използвала вода, откъдето идва и името ѝ. В днешно време различни течности (антифриз, антифриз), които са устойчиви на замръзване в определени температурни диапазони, са я заменили. Това е особено важно при инсталиране на отоплителни системи в частни домове, които се използват периодично. Използва се голямо разнообразие от отоплителни устройства.

Видовете отопление, използвани в частните домове, варират значително, но трябва да се отбележи, че най-рентабилно е използването на газови котли със системи за циркулация на водата.

Ако районът не е газифициран, печките на твърдо гориво остават основен източник на производство на топлинна енергия.

Избор на метод за отопление за частен дом

В Русия много фактори влияят върху избора:

• климатични условия на строителния район;
• наличието на определено гориво;
• наличие на отоплителни агрегати от необходимия тип на пазара;
• лични предпочитания на разработчика.

Ако в строителната зона няма газопровод, можете да изградите резервоар за газ и да инсталирате газови отоплителни уреди. Това обаче изисква фирма, която да инсталира оборудването и да доставя пропан и бутан за него. Цената на този вид газоснабдяване е по-ниска от използването на газ от градската мрежа.

При избора на тип система обикновено се избират повече от една. Въпреки че са възможни прекъсвания на подаването на гориво, отоплението не би трябвало да е проблем. Поради това, печки на дърва или агрегати на течно гориво, като например дизел, се инсталират заедно с газов или електрически котел. Това гарантира отоплението дори по време на евентуални прекъсвания.

Освен това, много потребители обичат да седят край открит огън и в допълнение към основните устройства инсталират камини, огнища и други подобни устройства.

Това се отнася за устройството за генериране на топлинна енергия. Важно е обаче и ефективното разпределение на топлината в помещението. В частните домове най-често се използва отопление с топла вода на базата на радиатори. Напоследък устройствата за подово отопление все по-често се интегрират в такива системи като спомагателен елемент.

Това повишава ефективността на отоплението и намалява температурата в радиаторните кръгове. В резултат на това се изгаря по-малко кислород във въздуха, което подобрява условията на живот в дома.

Съвременните системи обикновено имат няколко кръга, с отделни регулатори на температурата за всеки кръг. Обратният поток обикновено се контролира автоматично, като се добавя топла вода от котела или студена вода от разширителния съд, за да се постигне необходимата температура на системата.

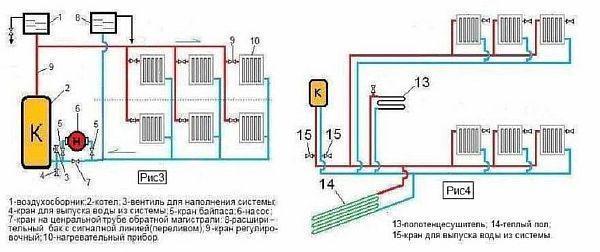

Отоплителните системи за двуетажни къщи имат определени предимства. Значителното покачване на охлаждащата течност в този случай осигурява спонтанна, естествена циркулация. Това елиминира необходимостта от циркулационна помпа в тръбопровода, а разширителният резервоар може да се монтира директно в котелното помещение, а не на тавана.

Такива устройства са пълни със значително количество вода, така че се затоплят бавно. За да се преодолее този недостатък, се препоръчва използването на циркулационен агрегат. Мощността му е ниска, обикновено не повече от 90 вата, и може да се включва периодично.

Елементи на отоплителната система

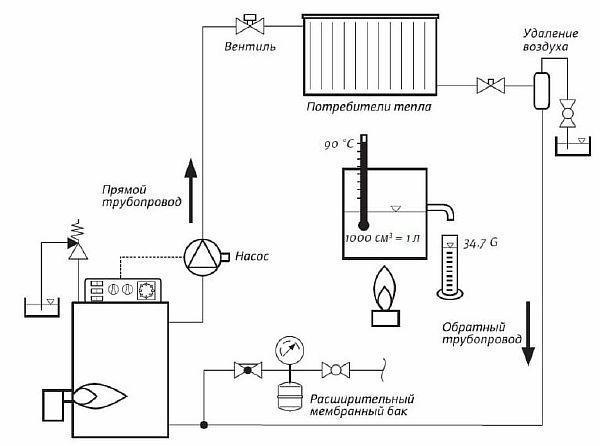

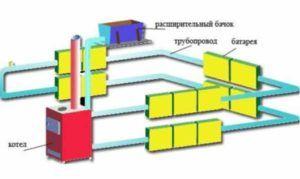

Отоплителната система се състои от няколко компонента, без които е невъзможно да се създаде.

Гледайте видеото

В този раздел ще разгледаме подробно нагревателните елементи, включително тяхното предназначение, технически спецификации и функционалните характеристики, които предлагат.

Котел

В зависимост от вида на използвания енергиен източник, има няколко вида:

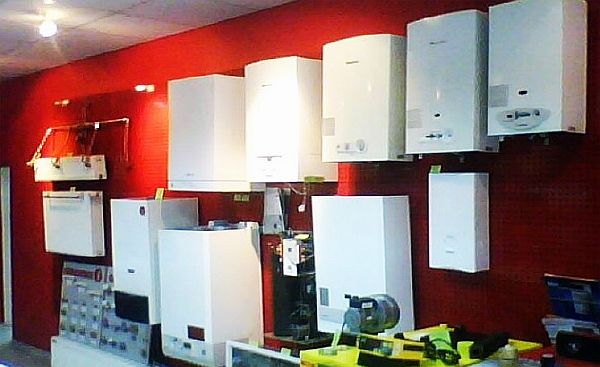

• • На газ - Те се отличават със значителна производителност и ефективност. Препоръчват се за употреба, ако има достъп до газопровод.

• • Дизел Те работят с евтино дизелово гориво, произведено от петролни продукти, като е разрешено използването на отработено масло. Това ги прави високоефективни. Недостатък е необходимостта от поставяне на отоплителния уред в отделна, вентилирана стопанска постройка. В противен случай, миризмата на гориво или продукти от горенето неизбежно ще присъства в дома по време на горенето.

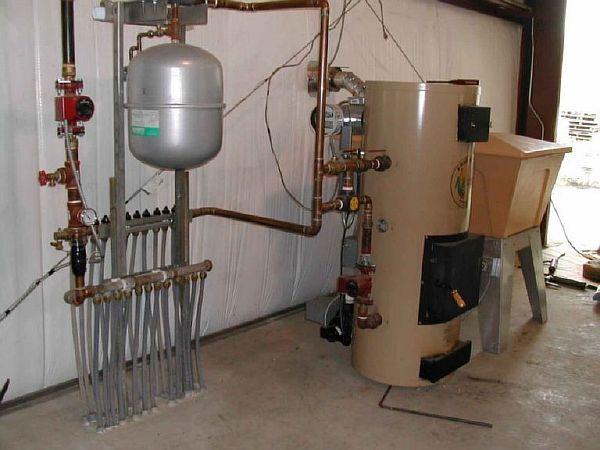

• • Електрически Те ще бъдат най-чистите по отношение на производството на топлина. Те обаче не са икономични и са уязвими към нестабилност на енергоснабдяването. Използването им е оправдано при използване на резервни мощности, захранвани с алтернативни горива.

• Твърдо гориво Те могат да работят с всякакъв вид гориво, включително въглища, дърва, пелети, торф и други подобни горива. Те са достъпни за всички видове горива, характеризират се със значителна топлинна мощност и ниски цени.

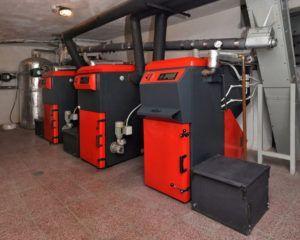

• Комбинирано Те могат да използват различни енергийни източници – газ, твърдо или течно гориво и електричество. Те са особено подходящи за райони, предразположени към прекъсвания на електрозахранването.

Отоплителни тръбопроводи

Разпределението на топлината в къщата се осъществява чрез вътрешен тръбопровод, който доставя охлаждащата течност до батериите под формата на радиатори.

Във водоснабдителните системи тази роля се изпълнява от тръби. Тръбите могат да бъдат изработени от различни материали:

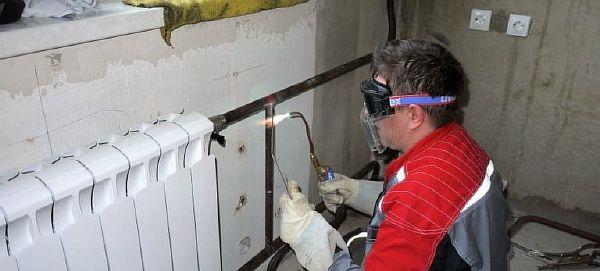

1. Металните тръби са изработени от нисковъглеродна стомана или мед. Основните им недостатъци са ограниченият експлоатационен живот (за стомана) и значителната цена на медта.
2. Пластмасови тръби, армирани по различни начини. Най-често се използват полипропилен или омрежен полиетилен. Тръбите, армирани с плътен алуминий, обаче осигуряват най-добри характеристики. Според производителите, техният експлоатационен живот е до 50 години. Освен това, използването на метализация увеличава експлоатационния живот на други стоманени отоплителни компоненти, като предотвратява навлизането на атмосферен кислород в охлаждащата течност.

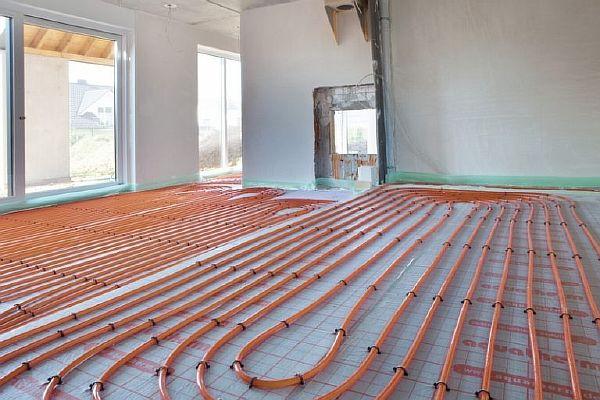

В модерните в момента системи за подово отопление пластмасовите тръби се използват във формата на спирали, което позволява безшевни съединения. Ремонтът на тръба, скрита в пода, изисква значително количество строителни работи при подмяна или ремонт на подово отопление.

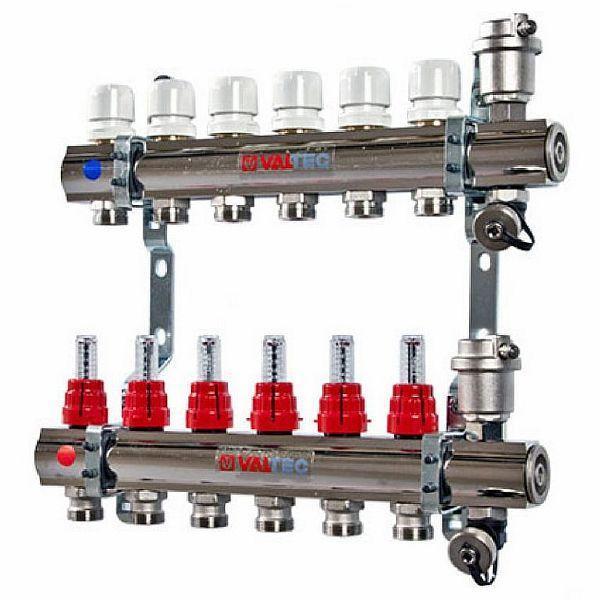

Отделните вериги на отоплителната система са обединени в единен контролен и регулиращ център, наречен колектор.

Радиатори за отоплителни системи

Естествено, основният фокус е върху радиаторите, през които топлината се предава на околното пространство. Следователно, основното съображение е топлопроводимостта на материала и площта на топлообменната повърхност. Радиаторите се класифицират като:

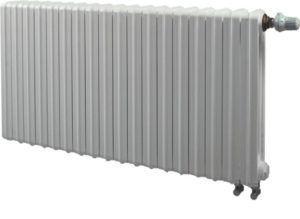

1. 1. Класическият вариант е – чугунени радиатори, добре познати още от съветското време. Те са издръжливи и напълно неизискващи към качеството на охлаждащата течност. Недостатъкът им обаче е ниската топлопроводимост. Чугунените радиатори ще достигнат 40 градуса по Целзий на външната повърхност само когато температурата на водата е поне 70 градуса по Целзий.

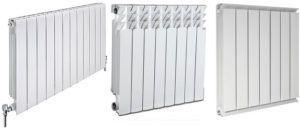

1. Радиаторите са се превърнали в популярен вид изработен от алуминийТози материал има добра топлопроводимост и продуктите, изработени от него, са много ефективни. Недостатък на алуминиевите радиатори е високото изискване за чистота на охлаждащата течност. Замърсяването бързо прави устройството неработоспособно. Следователно, отоплителните системи изискват използването на различни филтри, което значително увеличава разходите. Тези радиатори не могат да издържат на високо налягане, така че не се използват в промишлени приложения.

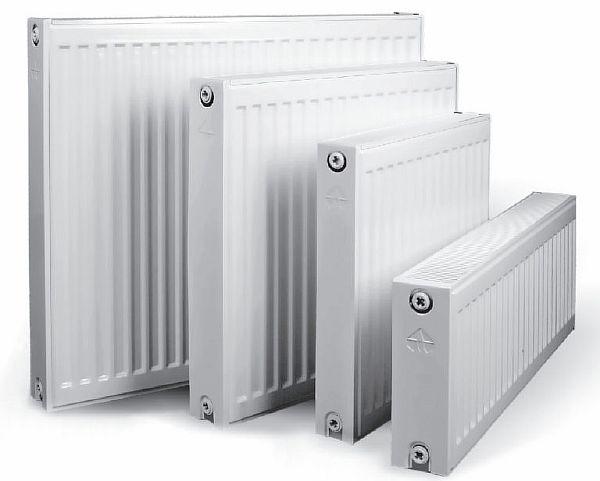

2. Широко използван стоманени радиатори Поради значителната си ефективност, те се предлагат в панелни и тръбни варианти. Стоманените радиатори са сред най-рентабилните варианти, но същевременно са доста естетически приятни, което ги прави широко достъпни. Техният експлоатационен живот е приблизително 25 години, което се счита за добра цена. В същото време, тръбните стоманени радиатори се считат за първокласен продукт.

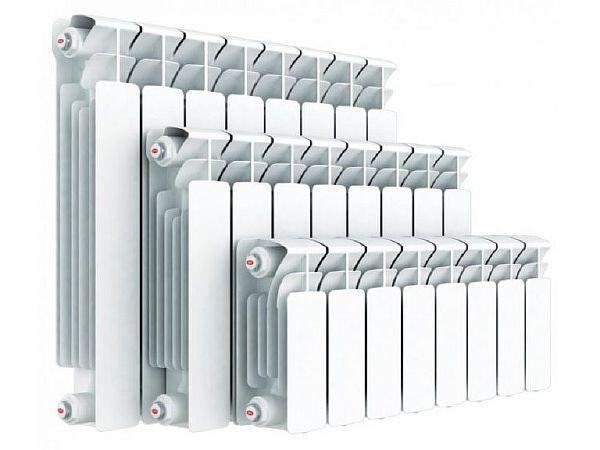

3. Отоплителни радиатори биметален Те имат много висока ефективност, поради използването на алуминий в конструкцията им, наред със стомана. Въпреки всичките им положителни качества, употребата им е ограничена от високата им цена.

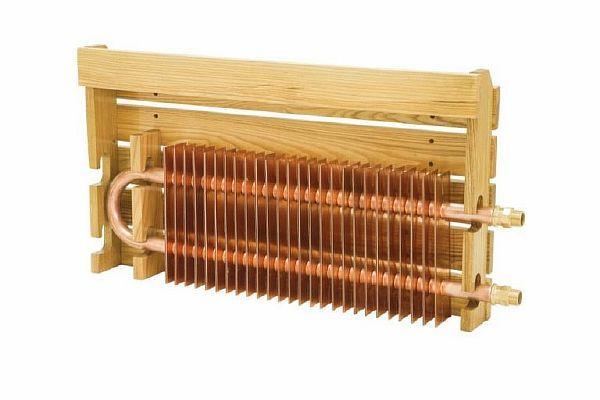

4. Мед По отношение на функционалните качества, радиаторите са може би най-ефективните. Те не създават съпротивление на потока на охлаждащата течност, благодарение на високата топлопроводимост на медта, което увеличава максимално преноса на топлина към атмосферата. Те ефективно устояват на хидравлични удари. Единственият им съществен недостатък е високата им цена.

5. Следвайки диктата на времето, радиаторите също се произвеждат от пластмасаТова са доста атрактивни и ефективни продукти на бюджетна цена и са издръжливи. Традиционно, предвид характеристиките на материала, има значително ограничение: температурата на водата не трябва да надвишава 80 градуса.

Автономни радиатори

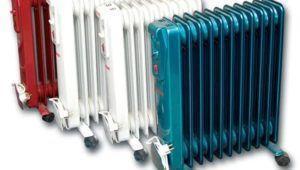

Тези радиатори се захранват от електрическата мрежа и се използват за поддържане на специфичен микроклимат в хотелска стая. Те могат да бъдат стенни или подови. Корпусът на този радиатор е запълнен с масло.

Ново допълнение към арсенала от отоплителни уреди са кварцовите нагреватели. Те са изработени от никел-хромова сплав (нихром), която има високо съпротивление и следователно се нагрява, когато през нея преминава ток. Нагревателният елемент е херметически затворен в корпус, изработен от синтерован кварцов пясък.

Разширителен резервоар

Това е стандартен резервоар, чийто обем трябва да бъде приблизително 10% от общия обем на водата в тръбопровода. Когато котелът стартира, течността се нагрява, което води до увеличаване на обема ѝ. Следователно се използва резервоар, който може да поеме това увеличение.

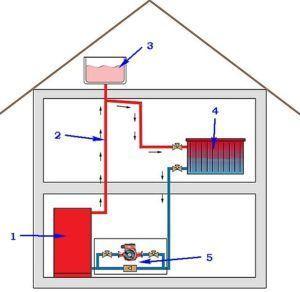

Отоплителните системи могат да бъдат отворени или затворени. В първия случай резервоарът няма капак, което позволява нивото на течността да се колебае свободно. Логично е да се монтира в най-високата точка на отоплителната система, а типичното му местоположение е на тавана.

В допълнение към компенсирането на обема на охлаждащата течност, отвореният разширителен резервоар служи и за отвеждане на въздух от тръбопровода. При това разположение е неизбежно значителното нагряване на охлаждащата течност в резервоара, което води до интензивно изпарение. В тази ситуация това устройство ще бъде единственото място за доливане на охлаждаща течност.

В затворени вериги разширителният резервоар е запечатан и може да се инсталира навсякъде в отоплителната мрежа. В идеалния случай трябва да се постави в котелното помещение, където се намира цялото останало оборудване. Тук се използват запечатани мембранни резервоари.

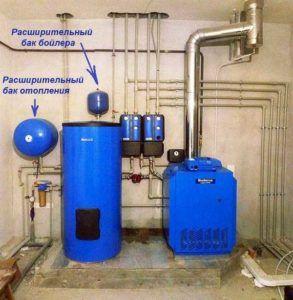

Напоследък обаче е станало обичайно да се инсталират допълнителни разширителни резервоари. Например, системата работи по-надеждно, ако такова устройство е монтирано на котела.

Това намалява общото натоварване на отоплителната мрежа. Допълнителен резервоар се монтира и в непосредствена близост до източника на топлина, който в някои случаи се намира в кухнята. В този случай резервоарът се монтира под тавана. Не е най-естетически привлекателно, но е надеждно.

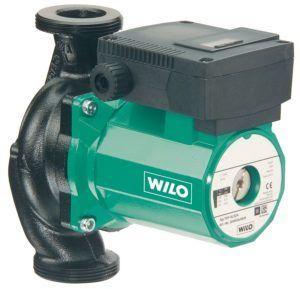

Циркулационни помпи

Тези устройства се използват за създаване на принудителна циркулация на охлаждащата течност през тръбите на отоплителната система. Тяхната цел е да ускорят нейния поток, което насърчава повишен топлопренос.

Използването на циркулационни помпени станции опростява процеса на регулиране в отоплителната мрежа и елиминира необходимостта от поставяне на горивния котел в най-ниската точка на разпределителната система.

Генерираното налягане трябва да има достатъчна мощност, за да преодолее хидравличното съпротивление на нагревателните елементи – тръби, радиатори и други препятствия.

Помпите се предлагат в два вида: сухи и мокри. Мокрите помпи се използват в жилищното строителство. Те работят практически безшумно, което позволява да бъдат инсталирани директно в дома.

При проектирането на многоконтурни отоплителни системи се предвижда използването на помпа във всеки отделен клон.

Ако са необходими ремонти, е предвиден байпас, който позволява циркулация на охлаждащата течност без нужда от помпена станция. Това позволява бърза подмяна на повреден агрегат.

Срокът на експлоатация на съвременните циркулационни системи е сравним с този на отоплителна система.

Оборудване за спиране и управление

Следните се използват като такива:

1. Сферичните кранове се използват за спиране на потока на охлаждаща течност през тръбите. Те се използват в две положения – затворено и отворено – и не се използват за регулиране на потока.
2. Регулиращите вентили контролират дебита в тръбите. Те обикновено са разположени на връщащата тръба. Те могат да работят ръчно или автоматично, задействани от температурен сензор. За тази цел се използват електрически задвижвани вентили.
3. Специално проектирани клапани за обезвъздушаване на въздушни уплътнения в отоплителни системи. Те могат да работят независимо, освобождавайки въздушните уплътнения, когато се образуват.

Защитни устройства

В отоплителните системи те са представени от вентили за налягане и температурни сензори. Първите са механично задвижвани и не изискват никаква енергия.

Те се задействат, когато налягането (в котела) е превишено, отваряйки изпускателния клапан, когато то е превишено.

Температурните сензори и термостати се задействат, когато температурата се повиши до критично ниво, изключвайки отоплителното устройство или изпращайки сигнал към автоматичната система за управление, за да включи подаването на студена вода.

Кой нагревател да избера?

Как да изберем котел за отоплителна система на частен дом, за да осигурим топлина и надеждна работа. Вече разгледахме основните видове котелно оборудване, техните предимства и недостатъци. Какви други критерии могат да повлияят на избора на тип и дизайн?

1. Горивото, което ще се използва, зависи от неговата наличност. Няма смисъл да купувате газов котел, ако наблизо няма газопровод. Отоплението на дърва е най-евтиният и надежден вариант, но превръща собственика в пожарникар. Струва си да се обмислят и дизелови или електрически агрегати.
2. Опции за разположение на бойлера в дома. Предлагат се опции за стенен или подов монтаж.
3. Конструкция на котела – може да бъде едноконтурна или двуконтурна.

Строителният пазар е запълнен с вносно и местно котелно оборудване. Производители от Германия, Словакия, Франция, Италия и Чехия традиционно заемат водещи позиции.

Някои от тях присъстват на пазара на котелно оборудване повече от век. Струва си обаче да се обмисли оборудване от местни производители, което в някои случаи е по-надеждно от вносното оборудване и е по-лесно за ремонт.

Когато купувате бойлер, обърнете специално внимание на състоянието на съпътстващата техническа документация, която включва:

• гаранционна книжка;
• сертификат за съответствие;
• доклад от санитарна инспекция;
• разрешение за експлоатация.

Важно е да се разбере, че на пазара има много фалшификати, особено на известни марки. При закупуване на бойлер е препоръчително да се консултирате с опитен специалист.

Не се ограничавайте с използването само на един котел. Ако единият уред се повреди или има недостиг на гориво, втори, резервен котел на твърдо гориво трябва да се използва като временен заместител за отопление на частен дом.

Капацитетът на устройството трябва да осигурява отопление до комфортна температура. Поддържането на стабилна температура също изисква определени разходи, в зависимост от нивото на изолация в дома. Отминаха дните, когато охлаждащите течности бяха евтини, а високата консумация не представляваше особен проблем.

Днес изолацията отвън и отвътре, използването на запечатани прозорци с двоен стъклопакет и плътно затварящи се врати се считат за задължителни.

Стойността на топлинните загуби за различните сгради се приема, както следва:

1. В размер на 130-200 W/m за къщи без изолация;
2. 90-110 W/m, ако сградата е построена през 80-те или 90-те години на миналия век с изолация съгласно стандартите от този период;
3. 50-70 W/m за къщи с добри прозорци с двоен стъклопакет, внимателно изолирани и построени от края на 90-те години.

За да се определи необходимата компенсираща мощност на агрегата, посочените стандарти трябва да се умножат по общата площ на отопляемите помещения.

Необходимата мощност на котела може да се определи приблизително на базата на 1 kW на 10 m3 отопляема площ.

Избирайки двуконтурен газов котел за вашата отоплителна система, можете да решите проблема не само с отоплението на дома си, но и с топлата вода.

Газовите котли са най-ефективните днес, както по отношение на икономиите, така и по отношение на експлоатационната безопасност.

Електрическият бойлер може да изненада потребителите сериозно в сметките им за ток. Освен това, капацитетът и техническото състояние на електропреносните мрежи в селото не винаги осигуряват необходимото количество енергия. Цялото село може да остане без ток.

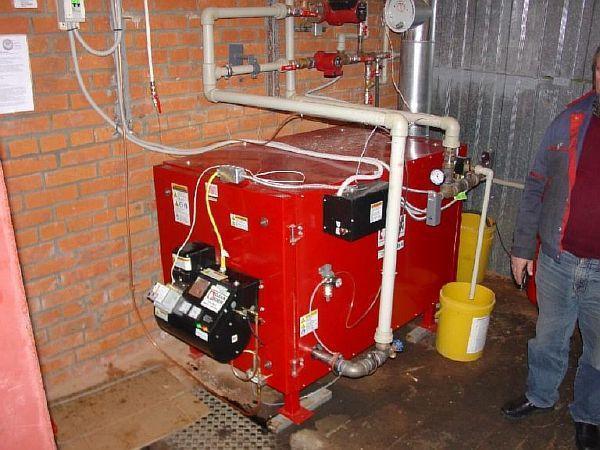

Дизеловите котли са много неудобни за работа, изисквайки отделна сграда поради присъщата миризма на дизеловото гориво. Те също така изискват повишено внимание поради големите количества сажди и пепел, които произвеждат.

Изчисляване на отоплителната система

Както всички термични изчисления, това е доста сложно, когато се изпълни старателно. Ще представим обаче много проста методология, която ни позволява да определим необходимите параметри с доста висока степен на точност.

Видео

Изчисляване на отоплението за частен дом

Изходните данни за изчислението са следните параметри:

1. Отопляема площ. Трябва да се използват само данни за помещения, където е инсталирано отопление, т.е. такива с една или две стени, обърнати навън.
2. Климатична мощност. Този параметър отчита местоположението на частен дом. Например, за южните райони той варира от 0,8 до 0,95, за централните райони – от 1,3 до 1,6, а за северните райони – от 1,6 до 2,2.

Изчислението за стая с площ от 130 квадратни метра изглежда така:

N = 130 x 1,2 / 10 = 15,6 (kW)

Изчислението задължително включва изчисляване на броя на секциите на радиатора. За това се използват следните данни:

1. Площ – вземат се предвид само помещенията, в които са монтирани батериите.
2. Числото 100 се определя от изискването на SNiP за мощността на една секция на квадратен метър площ.
3. Площта е 30 квадратни метра.
4. Мощността на една батерия е 180 W.

N = 30 x 100 / 180 = 16,7 = 17 (бр.)

Изчисляването на отоплителната система по посочения метод е доста надеждно и подходящо за практическо приложение.

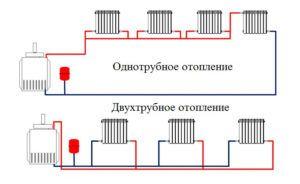

Отоплителни системи – еднотръбни и двутръбни системи, коя е по-добра и какво определя избора на система

Отоплението на частен дом може да се извърши ръчно, като се използват различни системи. Има два основни метода: еднотръбни и двутръбни системи.

Еднотръбната отоплителна система е много популярна сред индивидуалните предприемачи поради следните причини:

1. Сравнително достъпната цена и простотата на устройството позволяват самостоятелно инсталиране. Всичко, от което се нуждаете, е умерено квалифициран заварчик.
2. Водоустойчивост, при която топлинната мощност на окабеляването не се променя, когато отделен нагревателен елемент е изключен.
3. Икономично използване на основния материал – тръбите.
4. Системата се характеризира с ниска инерция и бързо нагряване на веригата, което се обяснява с намаленото количество охлаждаща течност в този дизайн.
5. Естетичен външен дизайн, особено когато главната тръба е монтирана в стената.
6. Използването на модерно оборудване за спиране и регулиране (автоматични и ръчни температурни регулатори) позволява прецизна настройка на системата и осигурява нейната стабилност.
7. Простотата на дизайна определя неговата надеждност.
8. Лесен монтаж, поддръжка и експлоатация.

Използването на автоматизирано оборудване позволява интегрирането на еднотръбна система в система за управление на интелигентен дом, регулирайки работата ѝ в зависимост от метеорологичните условия, времето на деня, сезона и други фактори.

Основните оплаквания относно тази схема за свързване на частна къща са неравномерно нагряване на отделните елементи – колкото по-голямо е разстоянието от котела, толкова по-бавно се нагряват батериите, тъй като охлаждащата течност се охлажда, докато се движи по веригата.

Този ефект може частично да се смекчи чрез използване на циркулационна помпа. Възможно е също така да се увеличи броят на секциите в отдалечените радиатори, което ще спомогне за равномерно разпределение на топлинната мощност.

Тези мерки могат значително да намалят въздействието на отрицателните фактори. В резултат на това, хидравличните отоплителни системи, реализирани с помощта на този дизайн, се считат за най-добрия вариант за частни домове с обем до 150 м³.

В двутръбна отоплителна система всички радиатори се пълнят едновременно. Това осигурява равномерно нагряване по целия тръбопровод.

Видео - Еднотръбна/двутръбна система

Еднотръбна/двутръбна отоплителна система

В същото време става възможно да се регулира количеството охлаждаща течност, преминаваща през който и да е от колекторите на системата.

Този дизайн, направен правилно на ръка, има редица отчетливи предимства:

1. Възможност за автоматичен контрол на температурата във всяка стая.
2. Всяка верига работи независимо; повредата на една от тях не влияе на функционирането на останалите.

Въпреки това, има и определени недостатъци:

• повишена сложност на дизайна;
• висок разход на материали за окабеляване;
• повишена трудоемкост на изпълнението.

Изборът на дизайн на отоплителната система за селска къща определя стабилността на цялата система. За сгради с постоянни жилища е приемлива еднотръбна система за свързване.

Двутръбната система е най-подходяща за домове с от време на време обитаване, където жилището може да се отоплява с намален разход на гориво.

Изборът на опция за свързване зависи от желанията на разработчика и е изцяло по негова преценка.

Коя циркулация е оптимална и защо – принудителна или естествена?

При разглеждането на този въпрос, обръщаме внимание на следните обстоятелства:

1. В малки сгради се използват отоплителни системи с естествена циркулация. Помпени агрегати се инсталират в такива сгради, когато е необходим контрол на температурата, както в цялата система, така и в отделни вериги.
2. Случайната циркулация се използва по необходимост при липса на електричество или продължителни прекъсвания в неговото подаване.
3. Когато условията на работа изискват повишено налягане в отоплителната система, в системите се използват циркулационни помпи.

В момента за такива цели се използват циркулярни триони с мокър ротор. Изборът им се основава на характеристиките на монтажа и условията на работа.

Като охлаждаща течност за отоплителната система на частен дом се използват различни материали. Това зависи от експлоатационните условия на сградата.

За сгради с периодични посещения са за предпочитане незамръзващи течности (антифриз, трансформаторно масло), тъй като не водят до спуквания на тръбопроводи при значителни студове.

В постоянните жилища може да се използва вода.

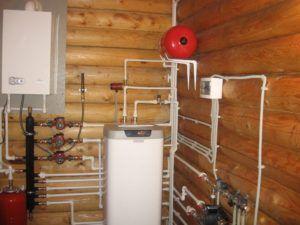

Самостоятелно инсталиране на отоплителна система в частен дом

Това е критично важно начинание, изискващо квалифициран персонал и солидна теоретична основа. Работата може да се извърши в следния ред:

1. Разработете и начертайте предварителен проект на отоплителната система в диаграма (пример е представен по-долу).

2. Закупете всички необходими компоненти, включително радиатори, тръби, спирателно и регулиращо оборудване, източник на топлина, фитинги, крепежни елементи и др.

3. Монтирайте котела на постоянното му място. При използване на отворена система с естествена циркулация, той трябва да бъде инсталиран в най-ниската точка на разпределителната система.
4. Монтирайте канал за димоотвод.

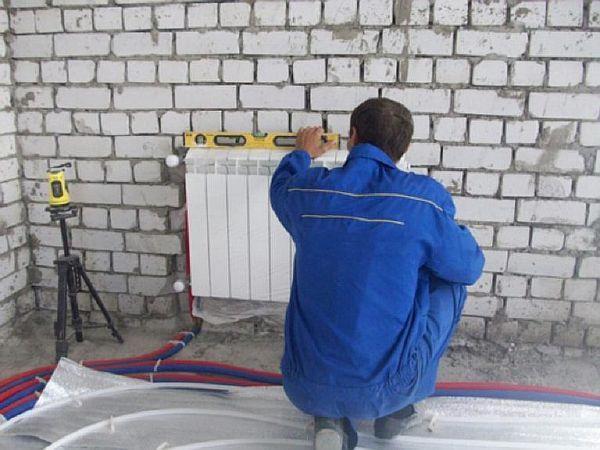

5. Фиксирайте радиаторите на мястото на монтаж в съответствие с проекта.

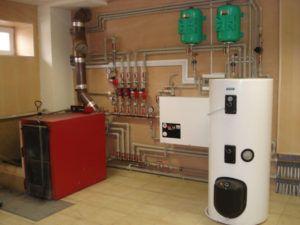

6. Монтаж на тръбопроводи в котелно помещение на частен дом, включително спирателно и контролно оборудване, байпасни тръби, въздушни клапани и друго оборудване.

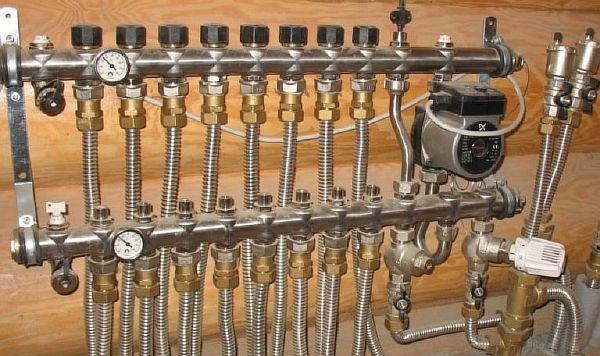

7. Свързване на вериги към колектора, инсталиране на циркулационни помпи и контролно оборудване.

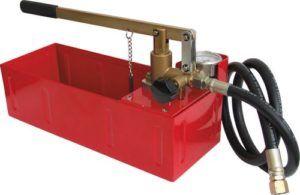

8. Извършва се студен тест за установяване на дефекти при монтажа. Това се извършва чрез впръскване на вода във всеки кръг поотделно, с визуална проверка на съединенията и заваръчните шевове. Ако се открият течове, те трябва да бъдат отстранени незабавно, след което продължава допълнителната проверка на останалите кръгове.

Видео

Самостоятелно инсталиране на отоплителна система за дома

Кои тръби и какъв диаметър да избера?

Днес се предлага голям избор от тръби. Има два варианта за материал:

• пластмаса, сред които са възможни следните опции: полипропилен, омрежен полиетилен, подсилен с алуминий или фибростъкло;
• метал - стомана, неръждаема стомана, мед.

Полипропиленовите тръби най-често се използват за отопление на частен дом.

Диаметърът също е важен. Ако диаметърът е твърде малък, потокът на охлаждащата течност може да бъде нарушен поради повишено хидравлично съпротивление. В резултат на това системата ще работи шумно.

Ако размерът на тръбата е по-голям от оптималния, дебитът на водата намалява, което нарушава топлопреминаването. Диаметърът на тръбата за отопление на частен дом може да се изчисли по следната формула:

x (0,86 x Q x dT) : V, където

Q – натоварване на определен участък от системата, kW;

dT – температурна разлика между входящия и връщащия тръбопровод;

V – скорост на потока на охлаждащата течност, м/сек.

Освен това, системите с гравитационно захранване използват изходна тръба с по-голям диаметър за разпределителния кръг, отколкото за главната разпределителна система. Диаметърът ѝ се изчислява въз основа на равенството между дебита на изходящия поток в секунда и общия разпределен поток. Това означава, че размерът на захранващата тръба зависи от броя на радиаторите и дебита.

При инсталиране на такъв тръбопровод е необходимо да се спазват правилата за монтаж с наклон. Наклонът се монтира с издигаща се подаваща тръба по посока на потока на флуида и обратно за връщащата тръба.

Свързване на бойлера самостоятелно

Преди да инсталирате отоплителен котел, трябва да подготвите помещението за него. Прилагат се следните изисквания:

1. Трябва да бъде оборудван с вентилация за подаване и изпускане.
2. По време на строителството, фундаментът на котела трябва да бъде направен от негорими материали и да е на 20-25 сантиметра над пода. Ако подът е от горими материали, той трябва да бъде покрит с ламарина на разстояние около метър.
3. Свързването на комина трябва да бъде завършено.
4. Когато използвате бойлер на стената на къща, той също трябва да бъде покрит с метал.

Монтажът трябва да се извършва в стриктно съответствие с инструкциите, приложени към отоплителния агрегат. Газов котел трябва да се инсталира в жилище с помощта на специалист от газова компания, а пускането в експлоатация е разрешено с тяхно разрешение.

При свързване на отоплителната система се използват всички доставени компоненти. Тръбопроводите от котелното помещение се извършват в съответствие с проекта.

Самостоятелно тестване на налягането в отоплителната система

Изпитването под налягане, или тестването на тръбопроводната система с повишено налягане, е последната стъпка от нейното изграждане. Този процес включва изпомпване на вода в системата и постепенно увеличаване на налягането.

Едновременно се извършва визуална и инструментална проверка на тръбопроводите. Първоначално налягането се повишава до 2 атмосфери, а след няколко часа - до 4-6.

Наблюденията се извършват в продължение на 3-4 часа; ако няма течове, налягането се увеличава до 8-9 атмосфери и това налягане се оставя в системата за 24 часа.

Резултатът се счита за положителен, ако налягането в системата не е намаляло през това време, следователно няма течове.

Типични грешки при инсталиране

Отоплителните системи са проектирани за дългосрочна употреба и внезапните повреди по време на отоплителния сезон могат да причинят много проблеми. Следните обстоятелства могат да доведат до това:

1. Котелното помещение трябва да е достатъчно просторно, за да осигури поне един метър разстояние от стените. Това ще позволи достъп за отваряне и ремонт.
2. За предпочитане е оборудването да се постави по протежение на едната стена, оставяйки място за други системи.
3. Внимателното инсталиране на тръбопровода е важно; това ще улесни поддръжката и отстраняването на неизправности.
4. Често срещан проблем е пренебрегването на използването на филтър. Той трябва да се монтира на връщащата линия, като утайката е обърната надолу. Неспазването на това води до запушване и пълно затлачване на тръбопровода.
5. Циркулационната помпа е монтирана на връщащата линия, където дебитът на охлаждащата течност е по-нисък. Превишаването на необходимия капацитет на устройството води до значителна скорост на потока в тръбите, шумна работа и нарушен топлопренос.
6. Капацитетът на разширителния резервоар трябва да бъде най-малко 10% от обема на водата в мрежата, а мястото на монтаж трябва да е пред циркулационната помпа.

Най-често грешките при проектирането и монтажа на отоплението водят до сложни и опасни ситуации, така че е важно да се консултирате с опитен специалист, дори ако извършвате работата сами.
