Монтирането на подово отопление в домовете става все по-популярно в нашия климат. Тази система задължително включва термостат за управление на хидравличното подово отопление, тъй като тази отоплителна система е много взискателна по отношение на топлинната мощност.
Независимо дали подовото отопление е основният или вторичният метод за поддържане на приемливи температурни условия в помещението, към него се налагат специфични изисквания.
Въпросът е, че трябва да има ограничена максимална температура. Прах винаги присъства във всяко помещение и, според законите на физиката, той се отлага на пода. Установено е, че когато повърхността на отопляемия под се нагрява, се генерират конвекционни потоци от нагрят въздух.
Ако температурите надвишат 30 градуса по Целзий, въздушните течения вдигат прах, принуждавайки ни да го вдишваме. Това има отрицателно въздействие върху цялостното здраве на човешкото тяло, което води до използването на термостати за поддържане на желаната температура.
За контрол на температурния режим е свързан термостат за водния под, който се счита за контролно устройство.
- Дизайн и принцип на действие
- Какво е разпределение на отоплението?
- Как работи контролът на температурата?
- Параметри за регулиране
- Видове термостати
- Как да регулирате температурата в дома си – 3 метода и определяне на оптималната настройка
- Схема на свързване на термостат за система за подово отопление с вода
- Как да изберем термостати за хидравлично подово отопление
Дизайн и принцип на действие
Комфортът на живот в помещенията зависи до голяма степен от използваната отоплителна система. Температурата на хидравличното подово отопление се контролира с помощта на специализирани устройства, наречени термостати.
Използват се много конструкции на такива системи, но в повечето случаи те използват само няколко коренно различни метода за регулиране.
Гледайте видеото - процес на настройка
Но преди да разгледаме принципа на работа и дизайна на термостатите, е необходимо да разберем обекта на регулиране.
Какво е разпределение на отоплението?
Има различни начини за отопление на помещение с хидравличен под. Единият е да се използва топлината на загрятата вода като охлаждаща течност. Тази топлина се пренася през тръби. Докато преди за отопление са се използвали стоманени тръби, сега те са заменени от съвременни пластмасови тръби.

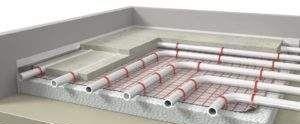

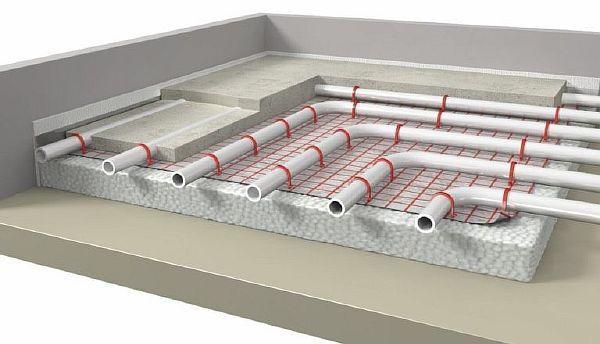

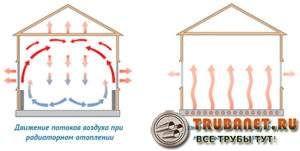

Отоплителният кръг може да бъде разположен по стените под формата на радиатори или може да бъде разположен под повърхността на пода, като го нагрява и въздуха в помещението.
Термостат за отоплителен радиатормонтаж, принцип на действие, характеристики, критерии за избор.
Топлата вода или антифризът се нагрява в котела и след това се подава към кръга на подовото отопление с помощта на циркулационна помпа.
Докато охлаждащата течност преминава през тръбите си, тя отделя топлина в затвореното пространство, нагрявайки повърхността. Охладената течност се връща в котелната система. В зависимост от температурата на връщащата се вода, тя се нагрява или охлажда чрез смесване с по-студена вода от резервоара.
И тук е инсталиран термостатът, който реагира на количеството нагряване на обратния поток и дава команда за извършване на едно или друго действие.
В кръговете за подово отопление, свързани към отделен кръг, за всеки кръг се монтира термостат, тъй като всеки от тях има собствен регулатор на температурата. Радиаторните отоплителни кръгове обаче се нагряват до температури почти два пъти по-високи от тези за подово отопление.
Как работи контролът на температурата?
Основните елементи за управление на отоплението са серво задвижвания, температурни сензори и термостати. Тази комбинация от оборудване позволява безстепенно, непрекъснато, автоматично регулиране на температурата на хидравличната система за подово отопление. Това се случва, както следва:
- Ако температурният сензор сигнализира, че температурата е недостатъчна, серво задвижването отваря клапана и в отоплителния кръг постъпва повече топла вода.
- Когато охлаждащата течност прегрее, вентилът за смесване на охладена вода се отваря, намалявайки степента на нагряване във веригата.
- Възможно е обаче и ръчно регулиране чрез задаване на вентила в определена позиция. Този метод обаче изисква постоянно визуално наблюдение, тъй като факторите, които определят режима на отопление, се променят многократно през деня. Макар че тези устройства са сравнително евтини, те са много неудобни за работа, тъй като всяка промяна в условията в помещението изисква корекции на отоплителната система.
Параметри за регулиране
Гледайте видеото - Регулиране на мощността на температурния сензор
- Степента на нагряване на подовото покритие. В този случай сензорът за отопление се монтира в непосредствена близост до него. Този тип система за подово отопление е най-подходяща за малки помещения и отоплителни кръгове с ниска мощност, използвани само като спомагателни системи, особено за подово отопление.
- Температура на въздуха в помещенията – тази система за управление използва сензори, монтирани директно в корпуса на термостата. Правилната работа на такова устройство може да се постигне само ако са спазени всички изисквания за изолация на отопляваната сграда. В противен случай е трудно да се постигне ефективно отопление, тъй като значителните загуби на енергия са неизбежни. Правилно построен дом с обширна отоплителна система и термостат може да постигне икономии на енергия до 30%.
- Комбинирани системи за управление, при които температурните сензори за хидравлично подово отопление са инсталирани както в отопляваното помещение, така и върху смесителния блок. Параметрите се настройват, за да се осигури най-комфортната температура в дома. Този тип система, с термостат, се използва в по-големи пространства. За управление могат да се използват и двата сензора, или един от тях.
Видове термостати
Гледайте видеото — преглед на сензорите за подово отопление
За създаването на тези устройства се използват различни принципи и дизайнерски решения. Нека ги разгледаме.

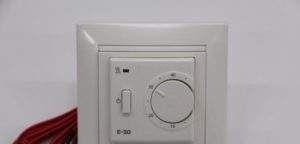

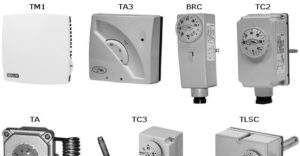

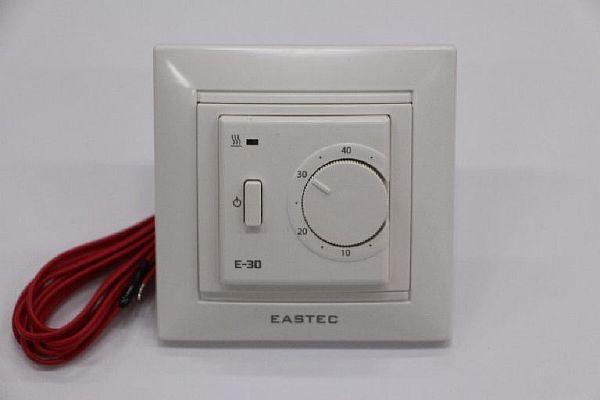

Механичният термостат за хидравлично подово отопление е най-простото, най-надеждното и най-издръжливото устройство. Температурата на въздуха се регулира с въртящ се бутон, а температурната скала е отпечатана върху издръжливия пластмасов корпус.
Някои производители инсталират възвратно-затварящ вентил на термостата. Недостатъкът на това устройство е необходимостта от постоянно наблюдение – то работи само в ръчен режим.
Някои производители допускат сериозни неточности при калибрирането на температурната скала, така че е необходимо да се извърши допълнителна проверка на устройството с помощта на точен, проверен термометър.

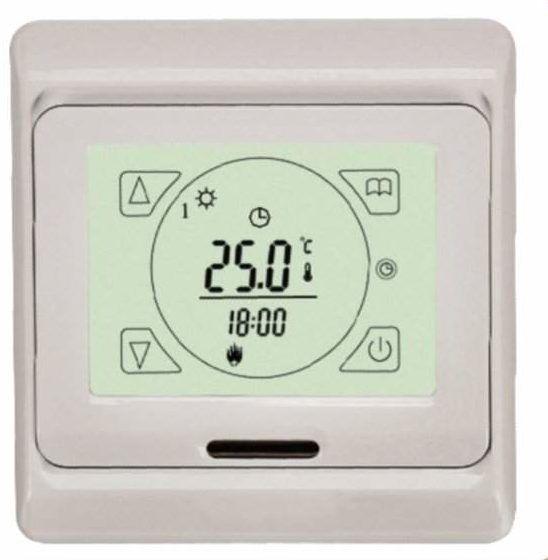

- Дистанционно управление с докосване Температурата на отопляемия под се контролира и регулира (научете повече) Използване на подходящ контролен панел или дистанционно управление. Тези модели осигуряват по-прецизен и надежден контрол на отоплението, но в някои случаи тези параметри варират в зависимост от производителя. Цената не трябва да бъде основният фактор при избора на устройство; в някои случаи този подход не е оправдан.
- Електронните термостати не се различават много по функционалност от устройствата с тъчскрийн, но имат по-удобен за потребителя дисплей.

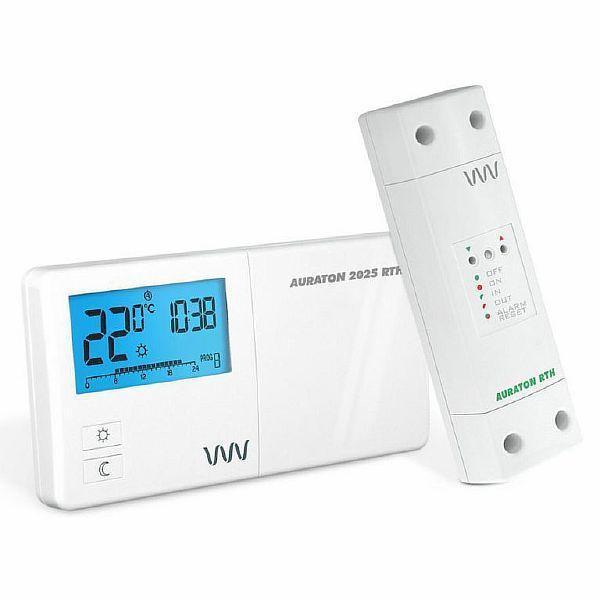

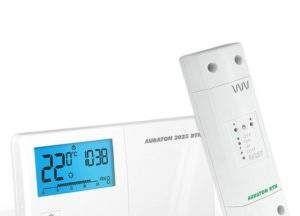

Програмируемите термостати са удобни, защото ви позволяват да създавате свои собствени програми за управление на отоплението.
Това устройство може да се настройва за дневни и седмични периоди, както и в автоматичен режим с икономичен режим за когато няма никой вкъщи. Това позволява икономия на енергия до една трета.
Тези устройства автоматично поддържат температурата в отделните кръгове на сложна система за подово отопление. Недостатъците им включват висока цена и сложни настройки. Преди пускане в експлоатация внимателно прочетете инструкциите за свързване, монтаж и настройка; грешките могат да доведат до повреда на сложна и скъпа система.
- Радиоуправляемите сензори се считат за ексклузивни поради високата си цена. Те елиминират нуждата от нисковолтови управляващи вериги, тъй като настройките се извършват чрез радиосигнали. Всяко устройство е оборудвано с радиопредавател и приемник, които управляват серво задвижванията. Такива устройства са може би подходящи за луксозни домове за регулиране на температурата на подово отопление, ако собствениците не искат да имат снопове от проводници за управляващи вериги.
Как да регулирате температурата в дома си – 3 метода и определяне на оптималната настройка
Основната цел на контрола на температурата е да се създадат комфортни условия на живот, като същевременно се използват оптимално ресурсите. Това може да се постигне по няколко начина.
Първо Единият от тях включва задаване на оптималното ниво на нагряване на охлаждащата течност в кръговете на подовото отопление. Вторият включва пълно спиране на потока ѝ в кръга на подовото отопление.

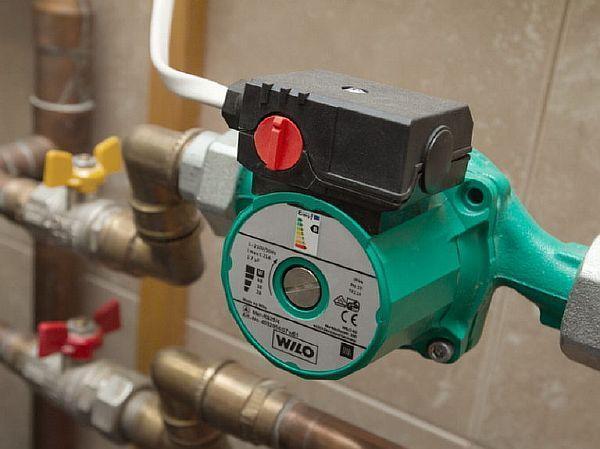

Най-лесният метод е да се използват тръби с максимална работна температура от 90-95 градуса по Целзий за отоплителния кръг. Това позволява инсталирането на циркулационна помпа с термостат и възвратен клапан.
Помпата е монтирана във връщащата тръба, а температурата на охлаждащата течност там не е повече от 70-80 градуса по Целзий. Ако температурата на охлаждащата течност достигне критични нива, термостатът изключва помпата и отоплителната система преминава в режим на готовност.
С охлаждането на пода, циркулационната помпа се рестартира, подавайки нова доза топла вода към кръга. Опитът показва, че този метод е най-ефективният и надежден за стабилна работа на подовото отопление.

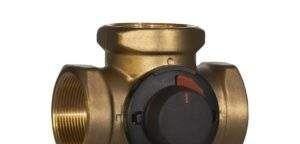

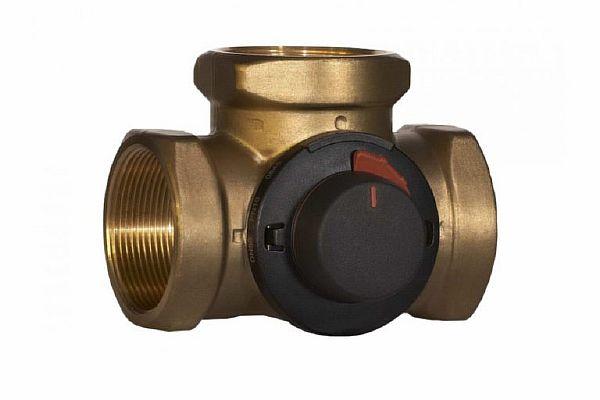

Вторият метод Регулирането на нивото на отопление включва включването на трипътен вентил или смесителен вентил в системата. При този подход охладената вода от връщащата линия се смесва с топлата вода през трипътния вентил. Това означава, че максималната температура на топлата вода от котела се понижава чрез добавяне на охладена вода.
Ако се използва трипътен вентил, регулирането може да се извърши ръчно или чрез серво задвижване. Смесителният вентил регулира температурата на охлаждащата течност според предварително зададена точка.

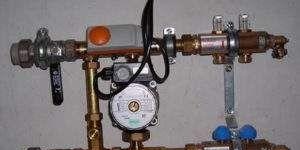

Третият начин регулиране на отоплителната течност в отоплителната система на дома
се състои от използването на смесителен агрегат. Такова устройство може да бъде направено от следните компоненти:
- 3-пътен вентил;
- циркулационна помпа;
- байпасен джъмпер;
- термометър;
- термостатична глава;
- Реле за контрол на максималната температура.
Като се има предвид съставът на използваните компоненти, блокът за контрол на нивото на нагряване в отоплителната система се оказва доста скъп.
Но промяната на температурата в него се случва много бързо, защото се получава чрез смесване на вода от връщащата тръба с основния поток на охлаждащата течност. Това автоматично намалява интензивността на горене в котела.
В съответствие с установените настройки, режимът на разход на гориво винаги е оптимален.
Броят на възлите в обединената система може да бъде произволен и всеки ще работи автономно в съответствие с установените настройки.
Това ви позволява да поддържате по-висока температура на въздуха, например в детската стая, като едновременно с това я поддържате по-хладна в спалнята за възрастни. Този уред е особено ефективен за контрол на температурата в системи за подово отопление.
Има само едно изискване за използването на този метод на управление: цялата отоплителна система трябва да отговаря на европейските стандарти. Температурата на топлата вода от котела не трябва да надвишава 67 градуса по Целзий.
Сега нека разгледаме метод за регулиране на топлинните и хидравличните условия с помощта на термостат. Той се инсталира в помещението и се регулира чрез задаване на желаната температура за дадена точка на устройството. Отоплението се управлява от серво задвижване по определена верига.
Гледайте видеото
Разберете Как работи подово отопление с вода? в зависимост от вида на връзката.

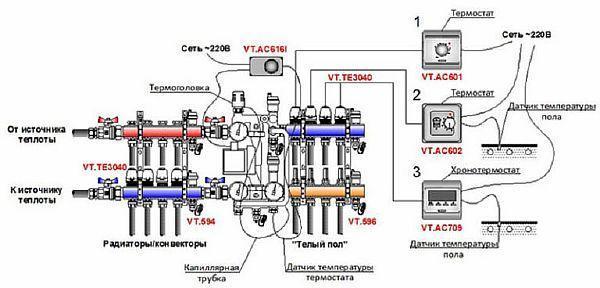

Схема на свързване на термостат за система за подово отопление с вода
Монтирането на подово отопление в градска жилищна сграда е почти невъзможна задача. Нискотемпературният кръг за подово отопление може да бъде свързан само към връщащата линия, което често води до критичен спад на температурата в отоплителната система на сградата.
Това е причината за отказ на одобрение за промени в проекта на отоплителната система. Този въпрос е много по-лесно решен за индивидуални предприемачи, които са еднолични собственици на собствената си отоплителна система.
Гледайте видеото, за да научите за характеристиките и разликите на термостатите за подови настилки.

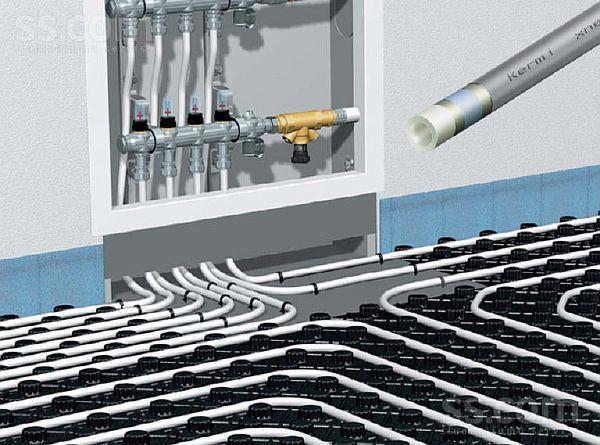

В тези системи горещата охлаждаща течност от котела постъпва в колектора и се разпределя из помещенията чрез отделни тръби. След като отдели топлината си в радиаторите, охлаждащата течност се връща в колектора, завършвайки пълния цикъл.

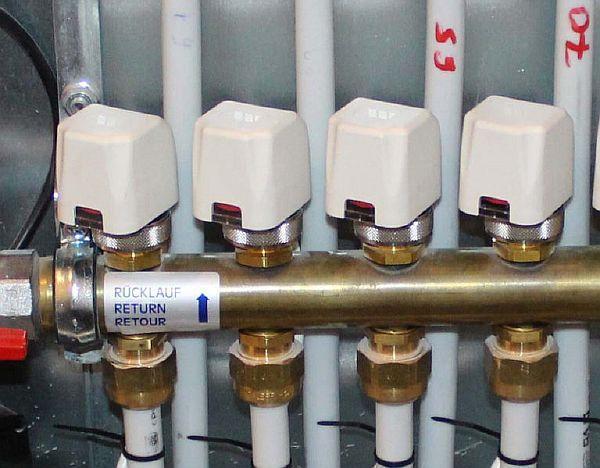

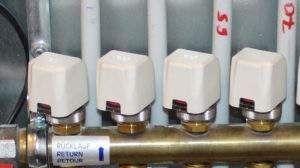

Управляващото оборудване в такива устройства е инсталирано директно на колектора. То управлява серво задвижвания, които получават задействащ сигнал от термостатите.
Друг метод за контрол на температурата е използването на сигнал от сензор, разположен директно в помещението, където се контролира температурата.
Този метод със сигурност е по-точен, но е свързан с по-високи разходи при инсталиране на нисковолтови системи за управление. Той изисква обширно щрангиране на стени, тъй като тези кабели ще трябва да се изтеглят от всяко отоплявано помещение.
А някои дори имат две, когато една стая е оборудвана с комбинирана отоплителна система с радиатори и подово отопление. Монтирането на термостат на колектора елиминира тази нужда, но крайният резултат е същият.
Тръбите за хидравлично подово отопление са доста сложни за инсталиране, а грешките при проектирането и монтажа могат да бъдат скъпоструващи. Затова е най-добре да поверите тази работа на опитни професионалисти.
Преди това, Как да свържете термостат за подово отопление с вода, трябва да решите местоположението му в отоплителната система.
Как да изберем термостати за хидравлично подово отопление
Съвременните отоплителни системи се управляват с помощта на специализирани термостати. В комбинация с дистанционен температурен измервател, това устройство следи не само температурата на повърхността на пода, но и температурата на въздуха в помещението.
В крайна сметка, всички усилия за създаване на надеждна отоплителна система са насочени към създаване на комфортни условия на живот.
Правилното използване на подово отопление е практически невъзможно без подходящо оборудване за управление. Термостат за хидравлична система за подово отопление ефективно поддържа температурата в желания диапазон, което позволява здравословен начин на живот.
На пазара има много модели на тези устройства, които експертите са разделили на следните категории:
- Устройства, които помагат за пестене на енергия чрез временно изключване на отоплителната система и подовото отопление, когато собствениците отсъстват.
- Устройствата с програмируеми таймери ви позволяват да конфигурирате „интелигентен режим“ за вашата отоплителна система въз основа на състоянието на влияещите фактори. Всички настройки от таймера се предават на термостата, който задава температурата.
Изборът на термостат зависи пряко от размера на отопляваното помещение. За малка стая е напълно достатъчно евтино механично устройство с прости и достъпни контроли.

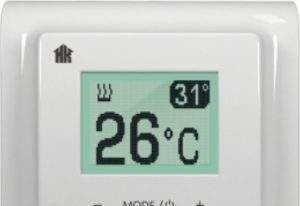

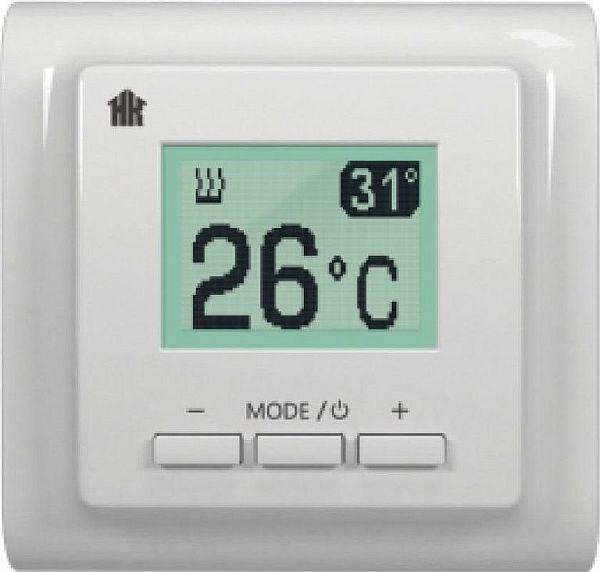

Но най-често използваните са електронни термостати с програмируеми опцииТочността на регулиране е 0,5 градуса.
LCD дисплеят на това устройство показва зададената повърхностна температура и текущата ѝ стойност. Специален символ се появява и когато отоплителната система работи. Има и индикатор за повреда, ако има неизправност в термостата или в системата за подово отопление като цяло.
Отоплителната система се управлява чрез натискане на три бутона, разположени на предния панел на дисплея.
Гледайте видеото за автоматизацията на водния под
Хидронното отопление остава най-популярният метод за отопление на домове, включително частни домове. Поради това системите за управление продължават да се развиват и усъвършенстват.
Това позволява значителни икономии на енергия при отопление. Термостатният сензор в система за подово отопление трябва да се монтира и свързва, когато захранването е изключено.
Параметрите за настройка не са описани много ясно.
