Радиаторен термостат – принцип на действие, характеристики, монтаж

Термостат за отоплителен радиатор ще помогне за подобряване на температурата в стаята, а също така да се намалят разходите за отопление, ако сметките за отопление се издават според измервателните уреди.

Като част от държавната програма „Енергоспестяване“, монтаж на контролни тръбопроводни клапани е неразделна част от индивидуалното и масовото строителствоТермостатите могат да се използват както в еднотръбни, така и в двутръбни отоплителни системи в сгради с всякаква височина, възраст и предназначение.

Единственото ограничение са чугунените радиатори. Те имат топлинна инерция – отнема им много време да се нагряват и охлаждат. Следователно термостатът не може да работи толкова ефективно, колкото при биметалните или стоманените отоплителни тела.

Целта на термостата за отоплителен радиатор

В частни домове с отделно котелно помещение можете да увеличите или намалите температурата на отоплителната вода по ваша преценка. За съжаление, това не е възможно в апартаменти с централно отопление.

Системата циркулира загрят топлоносител, чиято температура е практически независима от желанията на жителите. Това е стандартната стойност, осигурявана от когенерационни централи и котелни, обслужващи няколко сгради или квартали.

Кой По-добре е да се инсталират отоплителни радиатори в апартамента - на какви аспекти обръщаме внимание при избора, ТОП - 17 батерии.

Отоплителното оборудване не може да реагира чувствително на температурните колебания навън, така че по време на размразяване или ранна пролет е възможно прегряване на помещенията. влияе неблагоприятно върху благосъстоянието на жителите, а също така води до преразход скъпи енергийни източници.

Но е напълно възможно да се направи стайната температура комфортна и да се поддържа стабилна, въпреки промените във времето.

За тази цел на радиаторите се монтират термостати, с помощта на които може да се настрои необходимата топлинна мощност на всяко отоплително устройство или цели групи батерии.

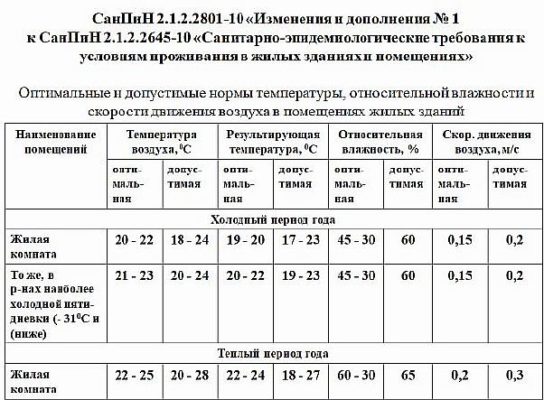

Според стандартите SanPiN 2.1.2.2645-10, следните температури се считат за комфортни:

• в дневните - 20-22°C;
• в кухнята - 19-21°C;
• в банята и комбинираната тоалетна - 22-24°C.

Настройването на желаното ниво на отопление с термостат е най-лесният начин за поддържане на желаната температура във всяка стая. И благодарение на независимото управление, това може да се направи, без да се нарушава работата на цялата отоплителна система.

Принцип на действие

Радиаторният термостат е част от тръбните фитинги, която може да контролира количеството охлаждаща течност, преминаваща през тръбата, осигурявайки необходимата топлинна мощност.

Въпреки това, той не може да увеличи топлинната мощност, а само да я намали. Ако радиаторите не отопляват добре, няма смисъл да се монтира термостат.

Регулаторите на температурата обикновено се монтират от страната на подаването. Режимът се настройва в зависимост от желаната температура на въздуха. Прави се корекция чрез механично завъртане на дръжка с градуирана скала или с помощта на софтуерен модул.

Когато термостатът се нагрее над зададената стойност, се активира чувствителен температурен клапан. Дебитът на охлаждащата течност се намалява и радиаторът се охлажда. Когато температурата падне под зададената стойност, клапанът се отваря.

Охлаждащата течност започва да тече по-интензивно в радиатора, затопляйки въздуха в помещението. По този начин се поддържат постоянни комфортни условия практически без човешка намеса.

Технически спецификации

Разработен е регулаторен документ GOST 30815-2002 за термостати, които не използват електричество. Той установява максимални граници на производителност въз основа на номиналните параметри на отоплителните мрежи, приети в нашата страна:

• максимална температура на охлаждащата течност - 120°C;
• свръхналягане - 1,0 MPa;
• температура на въздуха в помещението - 5-45°C;
• влажност - 30-80%;
• време за реакция - не повече от 40 минути.

Посоката на потока на охлаждащата течност в термостата на радиатора е обозначена на корпуса. Обратният монтаж не е разрешен.

Термостатът е устройство, което поддържа предварително зададена температура с помощта на термостатичен контрол. Използва се в хладилници, отоплителни уреди и други устройства.

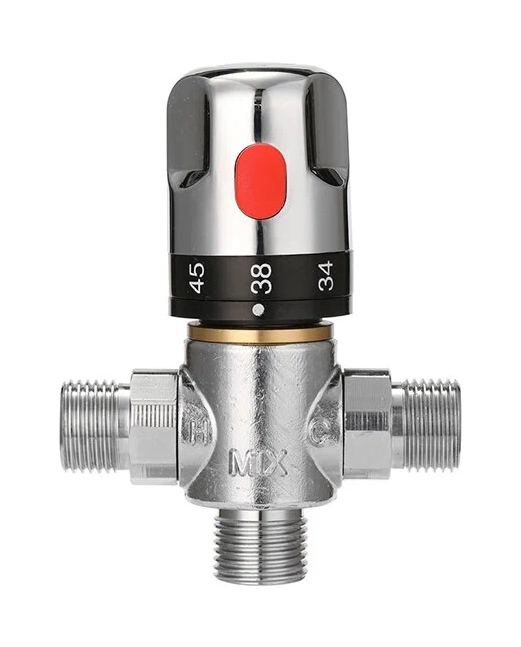

Автоматичен термостатичен смесител

Дръжката трябва да е издръжлива, а уплътнението на стеблото трябва да е херметично. За да се осигури безпроблемно регулиране, въртящият момент, прилаган при завъртане на дръжката, не трябва да надвишава 2,0 Nm.

В техническата документация за своите продукти производителят е длъжен да посочи:

1. Диапазон на настройка;
2. Минимално налягане на охлаждащата течност в системата;
3. Минимален спад на налягането през клапана;
4. Номинален дебит;
5. Хидравлични характеристики на клапана;
6. Функции на защитната капачка.

В случаите, когато термостатът предвижда предварителна настройка, индикацията и съответната стойност на дебита трябва да бъдат посочени.

Материали за производство на термостати

Повърхностите, които влизат в контакт с нагрятия охлаждащ агент, са подложени на високи разрушителни натоварвания. Те са изработени от устойчиви на корозия сплави като бронз или месинг.

За да се осигури сигурно свързване към шпиндела, трябва да се предвидят стоманени вложки отвътре. ГОСТ разрешава използването на други материали, при условие че техните характеристики отговарят на необходимите изисквания за надеждност и дълготрайност.

Проектиране на термостат за отоплителна батерия

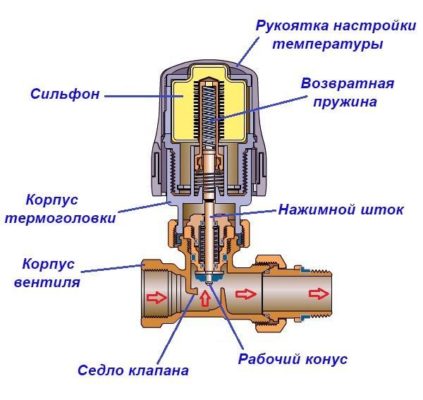

Радиаторният термостат е двупосочен регулиращ вентил. Неговото предимство пред конвенционалния сферичен вентил е възможността не само да спира потока на охлаждащата течност през тръбата, но и плавно да регулира дебита ѝ. Конструкцията се състои от две части:

• подвижна термостатична глава;
• термичен вентил, който се монтира директно в лумена на тръбата.

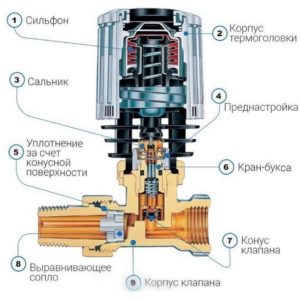

Проектиране на термостат за отоплителна батерия

Термостатична глава Мехът е запечатан цилиндър с пластмасова дръжка и вграден мех - еластична обвивка, запълнена с работен флуид. Този флуид може да бъде течност или газ с високо термично разширение, като ацетон, толуен или кондензат от природен газ. Те са изключително чувствителни към топлина, реагирайки с рязко увеличаване на обема.

Термоглавите са подвижни. Следователно, те могат да се монтират заедно с различни клапани, които са подходящи за специфична отоплителна система. Като охлаждаща течност трябва да се използва антифриз или специално пречистена вода, тъй като устройствата са изключително чувствителни към замърсяване.

Видове температурни регулатори

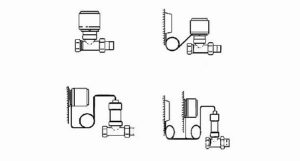

Според GOST 30815-2002, термостатите се класифицират в 4 групи:

• вграден температурен сензор и контролер;
• само регулаторът е вграден, а сензорът е дистанционен;
• дистанционно управление и сензор;
• Регулаторът е разположен отделно, сензорът е дистанционен.

Предимствата на вградените сензори са компактният им размер и лесният монтаж. Недостатък е влиянието им върху работата на вентила поради околната среда. Ако сензорът е разположен вертикално върху отоплителна тръба или наблизо има окачена дебела завеса, сензорният елемент бързо прегрява, което води до преждевременно задействане на вентила.

Сензорът може да не работи правилно и ако той и радиаторът са разположени в ниша или близо до перваза на прозореца. Правилните инструкции за свързване на термостат с вграден сензор винаги са посочени в инструкциите на производителя, които трябва стриктно да се спазват.

Дистанционните сензори не са директно изложени на радиатора, което води до по-точно поддържане на зададения режим.

Сензорът за температура на радиатора може да бъде фиксиран на разстояние до 8-10 метра За измерване на температури навсякъде в помещението. Свързан е с термостата чрез капилярна тръба, която предава налягане от чувствителния елемент на сензора към подвижния прът.

Термичен вентил: дизайн, видове, методи на монтаж

Термостатичният вентил е задвижващ механизъм, който работи от термостатична глава. Той може да бъде ъглов, правоъгълен или триосен, както и десен или ляв.

За производството се използват месинг или бронз. За допълнителна защита от корозия се използва хром или никел. Външната страна на спирателния вентил може да бъде емайлирана, което му придава по-естетически приятен и изискан вид.

Предлагат се различни вентили за еднотръбни и двутръбни системи. Те се различават по хидравлични характеристики, тъй като еднотръбните системи изискват вентили с по-голям отвор.

За еднотръбните отоплителни системи, които постепенно се заменят от по-икономични и комфортни двутръбни системи, гамата от термостатични вентили е много ограничена, само около 2-3 модела. Вентилите за двутръбни отоплителни системи представляват по-голямата част от продажбите - 97-99%.

Термоглава: видове, методи за регулиране, предимства и недостатъци

Основната функция на термоглавата е да отчита околната температура и да регулира работата на термовентил. Първата част от задачата се обработва от температурен сензор, докато втората част се изпълнява по различни начини.

С ръчно регулиране

Това е най-простият модел, при който режимът се променя чрез ръчно завъртане на термостата, което е доста бавен и трудоемък процес. Всеки път, когато времето се промени, е необходимо експериментално да се намери оптималната температура и да се изчака, докато в стаята стане комфортно.

Друг недостатък на ръчното управление е невъзможността за задаване на икономичен режим. Без това управление отоплението ще работи на постоянно ниво на мощност, което често е неоправдано.

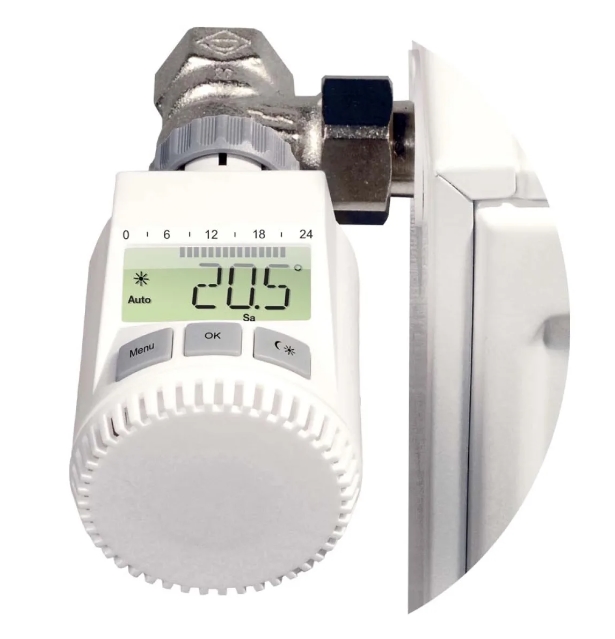

Автоматично

Това е по-усъвършенстван метод, който ви позволява да създадете оптимални условия въз основа на предпочитанията на обитателите. Регулаторът на термостатичната глава се регулира според избрания режим и не е необходима човешка намеса за регулиране на микроклимата.

Термостатът автоматично ще следи промените в температурата и ще извършва необходимите операции, за да я поддържа.

В сравнение с ръчното управление, автоматичното управление е по-усъвършенствано. То позволява пестене на енергия и поддържа благоприятни условия в помещенията при всякакви метеорологични условия.

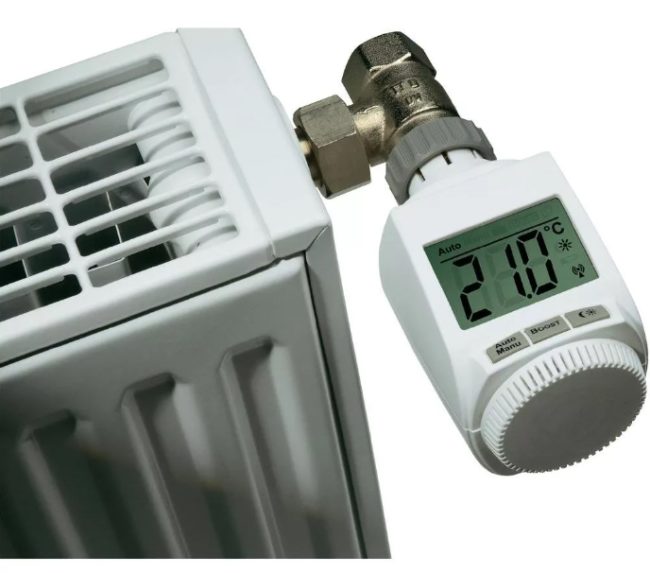

Електронни

Това е най-обещаващият тип термостат, тъй като ви позволява не само да зададете желаната температура, но и буквално да я планирате по ден или дори час.

Електронният блок с микропроцесор улеснява управлението на термоклапана – програмирането отнема само няколко секунди.

Електронните контролери за радиатори работят с батерии, които трябва да се сменят веднъж или два пъти годишно, или от електрическата мрежа 220V на къщата. Тези устройства често се използват в системи за интелигентен дом като ключов компонент за създаване на комфорт.

Икономическата полза от използването на електронни термостати е очевидна – генерираната топлина се използва ефективно. Ако собствениците са на работа през деня, отоплението се включва минимално. Вечер, когато всички са си вкъщи, програмата включва по-интензивно отопление.

Метод на монтаж

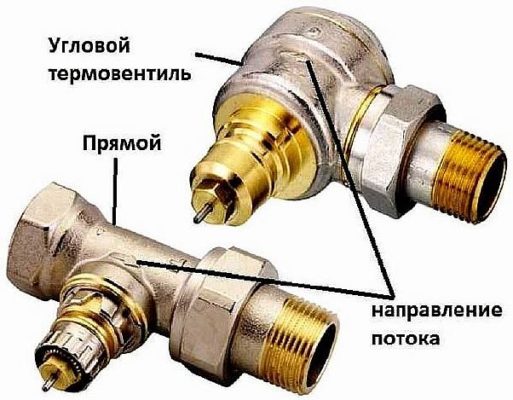

Термостатичните вентили се предлагат в прави и ъглови конструкции и се монтират съответно на линеен участък от тръба или на извивка. Изборът на метод на монтаж зависи от конфигурацията на тръбопровода и възможността за намаляване на въздействието на радиатора върху чувствителната термодвойка.

При директен монтаж, изпъкналата термоглава трябва да е обърната навътре. Това трябва да се вземе предвид, тъй като понякога може да се превърне в неудобство или да привлече внимание.

Ако термостатичният вентил е под ъгъл, термостатичната глава може да се позиционира вертикално или по оста на подаване по стената. Тази опция практически не създава смущения, но не е подходяща за прави участъци.

Кой термостат да избера?

Когато избирате регулатор на температурата за отоплителна батерия, трябва да имате предвид:

1. Капацитет на вентила. В еднотръбна система той трябва да бъде максимален, за да се избегне по-нататъшно повишаване на хидростатичното налягане.
2. Видът течност, която запълва термостатичната глава. Газовите или течните модели се различават по време на реакция. Газовите модели са по-бързи и реагират по-бързо на промените.
3. Метод на монтаж. Радиаторът може да бъде свързан към прав или ъглов участък. Вентилът трябва да бъде проектиран съответно.
4. Необходим ли е дистанционен сензор? Той може да се постави навсякъде в стаята, което позволява по-точна информация за околната среда и оптимални настройки за отопление.
5. Съответствие на диаметъра на термовентила с напречното сечение на тръбата. Термоглавата може да бъде с всякакъв размер, тъй като просто се монтира в определеното за целта седло на вентила.
6. Прецизни настройки на режима и програмируемост. Ако е необходимо да поддържате различни температури през целия ден, е по-добре да изберете термостати с електронни компоненти. Това също ще помогне за пестене на енергия.
7. Репутацията на производителя. Известните марки щателно следят качеството на продуктите и предоставят гаранции, така че избягвайте да купувате продукти без име, без идентификационни марки и техническа документация.

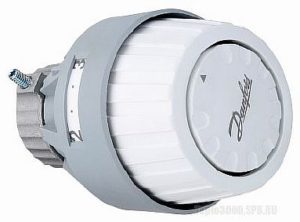

Ако в дома има малки деца или неоторизирани лица могат да имат достъп до радиатора, се препоръчва използването на вандалоустойчиви термостати със защитен капак. Това ще предотврати неоторизирани настройки и ще предпази чувствителните фитинги от повреди.

Монтаж върху отоплителен радиатор

За да работите, ще ви е необходимо:

• термостат;
• металопластична тръба с напречно сечение 20 мм;
• тройник с резба 1/2″ – 2 бр.;
• металопластични американски фитинги - 6 бр.;
• сферичен кран - 2 бр.;
• гаечни ключове;
• навиване;
• силиконов уплътнител;
• рулетка;
• молив;
• остър нож.

Стъпки за инсталиране:

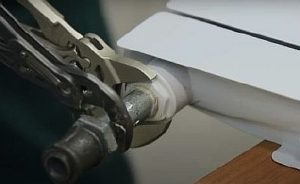

1. Източете водата от секцията на отоплителната система, където се намира радиаторът. Развийте старата връзка и почистете останалата намотка, така че резбите да са ясно видими.

2. Третирайте долната връзка по същия начин.

3. За по-лесна употреба се препоръчва да свалите радиатора и да го поставите хоризонтално. За да свалите захранващата тръба, ще ви трябват два гаечни ключа - единият за задържане на съединителната гайка, а другият за разхлабване на връзката.

4. Използвайте отвертка или нож, за да отстраните старото уплътнение от резбите на радиатора.

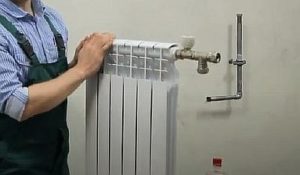

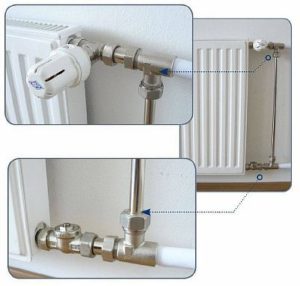

5. Сглобете устройството от байпасния тръбопровод (джъмпер), сферичния кран и термостата. За целта нанесете силиконов уплътнител върху резбата на компресионния фитинг, завинтете два тройника и два нипела и прикрепете термостата и сферичния кран. Монтирайте пластмасови-метални съединители в тройника. Завинтете устройството към радиатора.

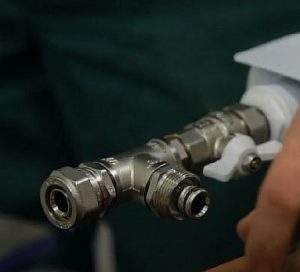

6. Завъртете долната връзка от тройник и сферичен кран и я поставете в батерията.

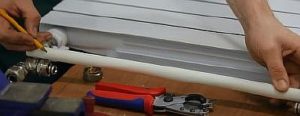

7. Измерете разстоянието между фитингите (без гайките) и отрежете парче тръба за байпаса.

8. Скосете ръбовете на тръбата с калибратор, монтирайте гайки и компресионни пръстени и ги свържете към горния и долния модул. Байпасът е инсталиран.

9. Закачете радиатора на място. Когато монтирате термостата, не забравяйте да се уверите, че дръжката не е разположена в зона, където циркулацията на въздуха е ограничена.

Контрол на температурата

За да настроите правилно термостата, е необходимо:

• Гаечен ключ Маевски;
• клещи с остри или плоски носове;
• стаен термометър.

Преди да регулирате температурата, отоплението трябва да се изключи, а прозорците и вратите да се затворят, за да се предотврати загубата на топлина. Препоръчително е да започнете с регулирането в най-студената стая.

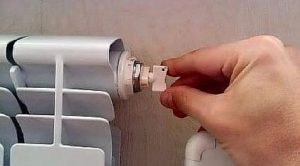

Препоръчително е първо да изпуснете въздуха от радиатора с помощта на клапан на Маевски, за който ще ви е необходим специален ключ.

Процедура:

1. Включете отоплението.
2. Задайте максималния режим, изчакайте, докато температурата в помещението се стабилизира и запомнете стойността му.
3. Затворете спирателния кран. Когато радиаторът се охлади леко и в стаята стане комфортно, измерете температурата.
4. Завъртете контролния бутон, докато чуете звука на вода, течаща от радиатора. Повърхността трябва да се затопли.

Задайте термостата на оптималната температура. Настройката е почти завършена. Ако в стаята има други радиатори, остава само да регулирате тяхната топлинна мощност. За да предотвратите конфликти между отоплителните уреди, използвайте балансиращи (сферични) вентили.

Услуга

Висококачествените термостати рядко се повреждат. Появите на повреди могат да бъдат причинени от неправилен монтаж, нетретирана вода или запушвания. Производителите предоставят препоръки за поддръжка в своите инструкции за експлоатация, които трябва да се спазват:

• проверявайте температурните настройки поне веднъж месечно;
• инсталирайте мрежест филтър пред регулатора и го почиствайте редовно от замърсявания;
• Веднъж на всеки 6 месеца, ако има измервателни устройства, проверявайте за течове при затворен вентил и загуби на налягане в отоплителната система при напълно отворен вентил, като ги сравнявате със стойностите, получени по време на въвеждане в експлоатация.

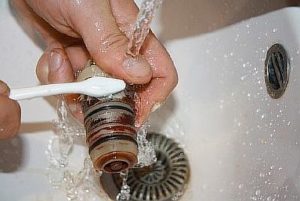

Ако клапанът заври, утайката трябва да се почисти от клапана и седлото. Ако причината за неизправността е механично повреждане на термодвойката, ремонтът вече не е възможен и регулаторът трябва да се смени.

Популярни модели от производители

Според анализ на продажбите в специализирани магазини, които продават отоплителна техника, следните марки термостати са с най-голямо търсене:

• ВАЛТЕК, Италия;
• Овентроп, Германия;
• Данфос, Дания;
• IMI Heimeier RTL, Германия;
• Верол, Германия.

Когато са инсталирани и експлоатирани правилно, продуктите на тези производители ще осигурят години безпроблемна работа. Чрез ограничаване на излишния поток на охлаждаща течност, термостатите контролират температурните условия и намаляват консумацията на енергия, без да правят компромис с комфорта.
