Как да определим размера на отоплителен радиатор?

Ако планирате нов дом или основен ремонт, който включва препроектиране на отоплителната ви система, изборът на радиатори може да бъде един от най-предизвикателните аспекти.

Важно е да изберете правилните отоплителни батерии и за да направите това, трябва да знаете как се различават една от друга по размер и как местоположението им зависи от това.

Какво влияе размерът на отоплителния радиатор?

Размерът на всеки радиатор определя неговия капацитет и последващото изчисляване на броя на секциите. Трудно е да се определи ширината на 10-секционен отоплителен радиатор, без да се знаят другите му параметри, като например: Централно разстояние и какво влияе то.

Тъй като основната цел на радиатора е ефективното отопление на помещението, изборът на батерии трябва да се извършва съгласно ясни правила и в съответствие с всички препоръки.

Стандартни размери на отоплителните батерии

Разстоянието между центровете на повечето радиатори е 500 мм. Легендарният чугунен радиатор тип „акордеон“ от съветската епоха е имал (и все още има) същите размери.

Когато подменяте стари чугунени радиатори, които вече са служили в продължение на много десетилетия, можете да намерите други батерии със същия размер като заместител.

Референтните данни за една секция от такъв стандартен радиатор са следните (като пример е използван класическият модел MS140):

• разстоянието между центровете на връзките е 500 мм;
• височина на монтаж – 588 мм;
• дължина – 93 мм;
• Дълбочината на всяка секция е 140 мм.

Ширина: тънка или дебела

Това се отнася до разстоянието между външните стени на уреда. Тази стойност варира и може да варира от 75 до 140 мм, в зависимост от производителя и материала.

В изключителни случаи можете да намерите по-широки продукти, но твърде тънки радиатори се предлагат само електрически (конвектори), но това не се отнася за нашия материал.

Дължина

Дължината е разстоянието между лявата и дясната странична стена. Повече от 90% от продуктите на пазара са с дължина 80 мм. Понякога е малко по-дълга, понякога с няколко сантиметра по-къса. Друга дължина е трудно да се намери в търговската мрежа; такива радиатори се изработват по поръчка.

Това не важи за чугунените радиатори. Те, както отбелязахме по-горе, са малко по-дълги (по-широки).

Минимална височина

Днес магазините за отоплителни уреди предлагат радиатори с различна височина, но асортиментът е доминиран от три основни размера, които се различават и по разстоянието между тръбите, свързващи се с радиатора.

Стандартните радиатори се считат за радиатори с височина 500 мм. Радиатор с намалена височина е 380 мм – този тип радиатор може да се монтира под нисък перваз на прозореца, близо до врата на коридор или навсякъде другаде, където отоплителните елементи трябва да бъдат възможно най-скрити. Радиаторите с ниска височина са 200 мм.

Колкото по-ниска е височината на продукта, толкова по-ниска е мощността на секцията, следователно, за да компенсират топлопреминаването, батериите с ниска мощност обикновено са по-дълги от стандартните - тоест, те побират по-голям брой секции.

Видове и размери на радиатори

Нека разгледаме по-подробно възможните размери на радиаторите, въз основа на техните видове.

Стандартни радиатори

Стандартните параметри на батерията зависят от материала, от който е изработена. Предлагат се следните опции:

• Алуминиеви – с дълбочина 80-100 мм, височината им е 575-585 мм.
• Биметалните батерии могат да имат височина 600 мм и дължина от 400 до 3000 мм.
• Конвенционалните стоманени радиатори обикновено са с височина 600 мм и дължина (ширина) 400-3000 мм.
• Стандартът за чугунена батерия (модерна) днес е 588 мм.

Ниски радиатори

Всички отоплителни тела с разстояние между центровете не повече от 400 мм се считат за нископрофилни. В този диапазон може да има голямо разнообразие от модели. Много зависи от използвания материал:

• Стомана. Тази група обикновено включва най-нископрофилните батерии. Най-малките модели се предлагат с разстояние между центровете само 150 мм и обща височина 200 мм.
• Чугун. Ниско чугунен радиатор може да бъде например модел с междуосово разстояние 200 мм, докато монтажната височина е 330-340 мм.
• Алуминий. Има модели с монтажна височина само 245 мм, но има и по-високи.
• Нискокалорични биметални батерии. Те могат да имат височина от 245-264 мм, но най-често срещаните опции са с височина 350 мм - почти всеки производител предлага такива модели.

Най-ниските радиатори са предназначени за нестандартен монтаж: те се закрепват към пода, а не към стената. По-точно, те са вградени в пода (и се считат за конвектори) – отличават се с това, че са монтирани наравно с пода и не стърчат извън неговата височина. Понякога се монтират и в первази на прозорци.

Нископрофилните радиатори се предлагат и в меден, медно-алуминиев и тръбен дизайн. Височината им не надвишава 215 мм.

Високи батерии

Дори в стандартния си вид подобни решения изглеждат доста необичайно. Производителите често им придават оригинални форми или ги боядисват в необичайни цветове.

Има модели, комбинирани с рафт или огледало – такива радиатори служат както като отоплително устройство, така и като декоративен елемент в интериора.

Невъзможно е да се намерят високи радиатори, изработени от чугун – обикновено не са по-високи от един метър. Същото важи и за биметалните радиатори – те не се произвеждат по-високи от 760-860 мм.

Специалните стоманени модели могат да бъдат високи до 2200 мм. Стоманените тръбни радиатори, в зависимост от марката, могат да бъдат високи до 3000 мм, а по-високи версии могат да бъдат изработени по поръчка. Други видове радиатори обикновено не предлагат по-високи опции, но изборът е доста приличен.

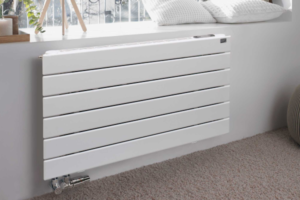

Плоски радиатори

Понякога потребителят не се интересува толкова от височината на продукта, колкото от неговата дълбочина. Ако имате нужда от плоски батерии, изборът в това отношение е доста ограничен.

Някои марки произвеждат радиатори с дълбочина 52 мм, които имат прилична мощност до 161 W. Панелните радиатори също се считат за плоски радиатори – в зависимост от броя на панелите, минималната им дълбочина може да бъде 60 мм. Дебелината им, между другото, също е доста тънка.

Тръбните радиатори могат да имат и скромна дълбочина - например радиаторите с две колони от тръби могат да бъдат с дебелина 50 мм, а тези с три колони от тръби могат да бъдат с дебелина 100-110 мм, всички останали могат да бъдат с дебелина 135 мм или повече.

Чугунът и биметалните системи не са плоски. Ако се нуждаете от строго плоска отоплителна система, помислете за первазно отопление – тези устройства се монтират по периметъра, имат дълбочина 30 мм и височина 100-120 см.

Нестандартни размери на радиатори

В допълнение към стандартните размери на радиаторите, има и необичайни опции. Те могат да се използват в нестандартни сгради или за дизайнерски цели при създаването на уникален интериор. Често това са дизайнерски продукти, които:

• Те не се използват при инсталиране на системи за централно отопление – по-често се поръчват за къщи с индивидуално отопление;
• обикновено монолитни, а не секционни.

Размери на отоплителните батерии, изработени от различни материали

Размерите на отоплителните уреди зависят пряко от материалите, от които са изработени. Нека разгледаме таблицата с размери на радиаторите въз основа на техния тип.

Чугунени радиатори

„Класиката“ в тази линия е моделът MS-140-500-0.9. Размерите са следните:

• Стандартни – 140x588x93 мм.
• Ниски опции – 140x388x93 см.
• Високи модели – 203x661-954x76 мм.

Изчисляването на размерите на радиатор, съставен от определен брой секции, е лесно. Ако радиаторът има 7-10 секции, добавете допълнителен 1 см, за да отчитате паронитовите дистанционери. Преди да го монтирате в нишата, трябва да вземете предвид и дължината на промивния вентил.

Алуминиеви радиатори

Въпреки че алуминиевите батерии не са били произвеждани по време на съветската епоха (поради недостиг на метала), броят на такива модели на пазара се е увеличил едва от началото на 90-те години на миналия век. Размерите им с дебелина/височина/ширина са следните:

• Стандартните са 80-10x575-585x80 мм.
• Ниските са с размери 180x200-400x40x80 мм.
• Високите могат да бъдат с размери 95x590x80 мм.

Топлинната мощност на една секция зависи от площта на ребрата и дълбочината на продукта. Обикновено е 180-200 W.

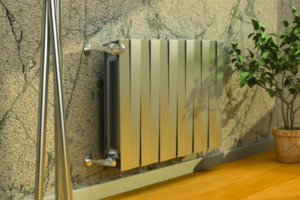

Биметални радиатори

Тези радиатори обикновено се предлагат в същите размери като алуминиевите радиатори. Стоманената им сърцевина не влияе на размерите на продукта, но влияе на някои работни параметри и цена.

Размерите на стоманените батерии обикновено са следните:

• дължина – от 80 до 82 мм;
• дълбочина в рамките на 75-100 мм;
• височина – от 550 до 580 мм.

Топлинната мощност на една биметална секция е с 10-20 W по-ниска от тази на алуминия.

Стоманени радиатори

Размерите на този тип радиатор могат да се видят на пример с тръбни модели. Размерите са следните:

• стандартните стоманени радиатори имат височина 600 мм и ширина 400-3000 мм;
• за ниски варианти височината е 400-500 мм, ширината също е 400-3000 мм;
• Високите стоманени батерии със същата ширина могат да бъдат с височина до 700-900 мм.

Други параметри на размера и какво влияят те

Има някои параметри, на които също трябва да обърнете внимание, освен височината и ширината (дължината) - това са разстоянието между центровете, дълбочината и обемът на секцията.

Централно разстояние

В инструкциите на устройството разстоянието между центровете може да бъде посочено и като „от център до център“, „междузърно разстояние“ или дори „свързващи размери“.

Този параметър се отнася до разстоянието между центровете на радиатора. Измерва се в милиметри. Тази стойност често е включена в името на продукта, например Magica400 или RAP 500 – числата 400 и 500 се отнасят до разстоянието между центровете.

От техническа гледна точка, това определя разстоянието между тръбите по време на монтажа на радиатора. Това е особено важно при подмяна на стар радиатор с нов с подобни размери.

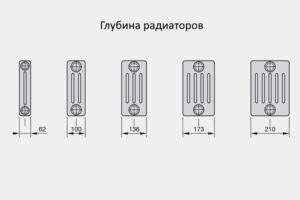

Дълбочина

Познаването на този параметър е особено важно, ако планирате да инсталирате продукта в ниша или директно в стена. Обикновено една секция е с дълбочина от 80 до 100 мм, но има модели с дълбочина на секцията 125 мм, както и много компактни секции с дълбочина 60-65 мм.

Температурата на охлаждащата течност (течността) също е важна - колкото по-висока е температурата, толкова по-тясна е батерията, от която се нуждаете.

Определяне на обема на секция

Когато избирате отоплителни радиатори, чиито вътрешни диаметри могат да варират значително, е необходимо да можете правилно да определите размера на сечението.

Препоръчителната стойност за отопление често се използва като ориентир. Например, панелните сгради изискват 41 вата отоплителна мощност на кубичен метър обем. За модерни домове с висококачествени прозорци с двоен стъклопакет и външно изолирани стени може да се използва стойност от 34 вата на кубичен метър.

Приблизителното изчисление изглежда така:

1. Да вземем за основа стая с размери 4 на 5 метра и височина на тавана 265 см.
2. Използвайки проста математическа формула – Дължина x Ширина x Височина – изчисляваме обема на помещението, в този случай той е 53 кубически метра.
3. Умножаваме тази цифра по 41 W и след това разделяме получената стойност на 1000. В резултат на това за отопление ще са необходими 2,17 kW.
4. Знаейки топлинната мощност на една секция на който и да е радиатор, изчисляваме необходимия капацитет на радиатора. Например, да предположим, че сте избрали биметален модел с мощност на една секция от 170 W. Разделете 2,17 kW на 170 W, за да получите 12,8 секции. Закръглете нагоре или надолу, за да получите 12 или 13 секции.

Мощност и размер

Този параметър може да се разбере само от документацията за устройството, а рекламните твърдения на производителите често са далеч от реалните цифри.

Мощността зависи до голяма степен от площта на батерията - броя на ребрата и техните размери. Защо тогава мощността на два привидно сходни модела може да е напълно различна? Защото я добавят, опитвайки се да продадат непродаваеми продукти.

Средно мощността на една секция е 170 W – това е типично за топлинната мощност на радиатори, изработени от чугун, алуминий или биметална сплав с разстояние между центровете 500 мм. Ако мощността е значително по-висока, си струва да проверите техническата документация.

Изходна мощност от 170 вата се постига чрез нагряване на радиатора до 90 градуса по Целзий при стайна температура от 20 градуса по Целзий, което рядко се прави с цел пестене на енергия. Обикновено максималната температура на нагряване е 60-70 градуса по Целзий. В същото време стайната температура е 22-24 градуса по Целзий, което е с 2-4 градуса по-високо от необходимото.

При тези условия, реалната топлинна мощност на една секция пада до 120-130 W. Това означава, че стандартен 10-секционен радиатор може да се използва в помещение от 12-13 квадратни метра с един голям прозорец. Сградата обаче трябва да бъде изолирана, а самият уред не трябва да достига високи температури.

Как да изберем правилния размер и брой секции на радиатора?

Изчисляването на размерите на секциите и необходимия брой в радиатора е решаваща стъпка при инсталирането на традиционни отоплителни системи. Разположението, независимо дали е стандартно или по поръчка, също е важно.

Със стандартно подреждане

Размерите на радиаторите и материалът, от който са изработени, влияят върху мощността, която могат да генерират при нагряване на охлаждащата течност. При стандартна дължина от 800 мм е необходимо да се определи подходящата височина. За целта изберете мястото на монтаж и определете вертикалния компонент.

Цифрата обикновено е между 350-500 мм. След това трябва да изчислите дълбочината и броя на секциите – обикновено 10, но както вече знаете, има и други опции. Дебелината се изчислява от обема – разделете кубичната стойност на дължината и височината.

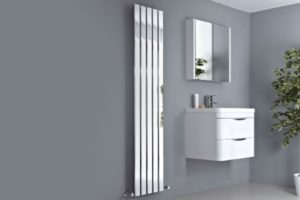

В малка стая, като баня или тоалетна, е препоръчително да се монтира тесен радиатор, който би покрил празнината между тавана и пода.

С оригинален интериор

Що се отнася до дизайна, едно персонализирано решение често е за сметка на техническите спецификации на уреда. Това важи особено за продуктите от чугун.

Нюанси:

• Нашите чугунени радиатори са грапави на вид, но отопляват много добре, докато европейските устройства, макар и елегантни, не са толкова мощни.
• Има радиатори в ретро стил – те имат хубав външен вид, но цената е висока.
• Що се отнася до алуминия, те имат почти еднаква форма (с изключение на тези, изработени по поръчка), но варира и по-широка гама от цветове и размери, така че можете да изберете батерия за монтаж на почти всяко място.
• Биметалните радиатори се предлагат в прави или извити форми, като се вписват идеално в интериори без остри ъгли.

Независимо от материала, важно е да проучите техническата документация, за да изчислите броя на секциите, необходими за дадена стая. Ако харесвате определен дизайн, но радиаторът е с ниска мощност, можете:

• добавете допълнителен източник на отопление, като го скриете в ниша или в пода;
• комбинирайте традиционно отопление с подово отопление.

Трудно е сами да изчислите всички необходими параметри, така че за продукти, изработени по поръчка, си струва да се консултирате с производителя. Те ще се радват да ви помогнат с изчисленията, като гарантират, че батерията ще задоволи както естетическите ви нужди, така и ще изпълнява перфектно основната си функция.

Какво ще улесни избора?

За да улесните избора на отоплителни радиатори въз основа на техните размери, можете да потърсите помощ от специалисти – те ще ви помогнат с изчисленията и след това можете да свършите работата сами.

Друг полезен съвет: Когато изчислявате размерите на радиатора, можете да използвате картон или хартия, за да нарисувате изображение на радиатора в реален размер и да го поставите до стената на предвиденото място за монтаж, за да сте сигурни, че устройството ще пасне правилно и всички комунални услуги ще бъдат свързани правилно.

Изборът на радиатор за отопление е трудна, но напълно постижима задача, ако обърнете внимание на всички параметри. Вземете предвид дължината, височината и ширината на радиатора. Разстоянието между центровете, обемът на секцията и номиналната мощност също са важни. Като вземете предвид всичко, не само ще можете перфектно да интегрирате радиатора в интериора си, но и ще осигурите ефективно отопление, без да харчите много пари.
