Какви видове схеми за свързване на батерии има в частен дом?

Отоплителната система е от съществено значение за поддържането на оптимална температура в дома през студените зимни месеци. Тя ще помогне за поддържане на комфорт вътре в дома, но е важно да знаете какво представлява съвременната отоплителна система и каква схема на свързване да изберете.

Какво трябва да се има предвид при избора на схеми?

Топлото помещение е от съществено значение за нормалния човешки живот. Съществуват няколко основни вида отопление, предназначени да поддържат стандартна температура на въздуха в помещения с различно предназначение.

Отоплителният комплекс се състои от следните основни компоненти:

• Топлогенераторите са източници на топлина.
• Отоплително оборудване – радиатори, конвектори, регистри, отоплителни уреди и др.
• Комуникации - тръби, захранващи кабели, въздуховоди и др.

Видове отоплителни системи и техният дизайн

Предлагат се няколко вида отоплителни системи. Асортиментът, предлаган на пазара, непрекъснато се подобрява, като се добавят нови системи за отопление на помещения.

По-долу ще разгледаме видовете отоплителни системи.

• Радиаторно отопление. Това е една от първите отоплителни системи, използвани от хората. След модернизацията, системата продължава да функционира надеждно не само в по-стари домове, но и в нови сгради. Отоплителният радиатор се състои от няколко топлообменни секции. Колкото повече секции има, толкова по-голяма е мощността на устройството. Основни характеристики на съвременната версия:
  • Чугунът е заменен от алуминий, стомана и биметал.
  • Температурата във всяка стая може да се регулира според вашия вкус.
  • Повишаване на ефективността и намаляване на разходите за енергия за производство на топлина.
  • Атрактивен дизайн.
  • Достъпна цена.
  • Неравномерно разпределение на топлината в помещението, което се обяснява с физичните закони на конвекционната циркулация.
• Конвекционно/електрическо отопление. Топлината се предава чрез смесване на големи обеми горещ и студен въздух. С електрически конвектор можете да отоплявате всякакъв тип помещение, дори ако имате само един източник на енергия. Характеристики на модерната версия:
  • Не изисква големи разходи за монтаж/поддръжка.
  • Осигурява максимален комфорт.
  • Висока ефективност.
  • Голяма температурна разлика в помещението (висока температура на въздуха отгоре, ниска отдолу).
  • Невъзможността за проветряване на помещението без загуба на топлинна енергия.
• Въздушно отопление. Това е един от най-старите методи за отопление, използващ топлината на гореща печка. Стените на горивната камера и въздуховодите се нагряват, когато въглищата или дървата се горят. Топлината след това се отделя в околното пространство. Основното отопление се осигурява от въздуховода на горивната камера. Характеристики на съвременния вариант:
  • Можете да използвате различни видове енергийни източници: дърва за огрев, въглища, пелети, дървесни отпадъци.
  • Печките могат да бъдат направени от глина или тухла.
  • Най-икономичното отопление.
  • Подходящ за летни вили и селски къщи.
  • Трябва да знаете как да използвате печка, в противен случай можете да се отравите с въглероден окис.

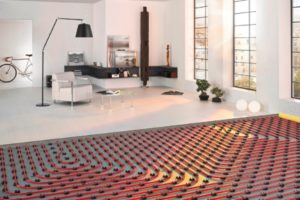

• "Топъл под". Преди използвана само като допълнителен източник на топлина, днес тя редовно се използва самостоятелно, обикновено в луксозни жилищни сгради. Системата се състои от верига от тънки тръби, които генерират топлина. Характеристики модерни подово отопление:
  • Температурата се разпределя равномерно в цялата стая.
  • Скритите отоплителни системи предоставят свобода за реализиране на различни дизайнерски концепции.
  • Може да се направи не само с електричество, но и с вода.
  • Безопасно - няма риск от изгаряния.
  • Висока енергийна ефективност.

Всеки тип има своите предимства и недостатъци. Но само правилно проектирана отоплителна система може да създаде идеален вътрешен климат, независимо от времето навън.

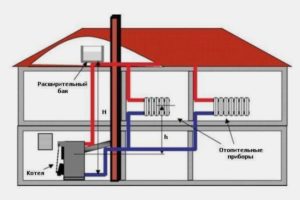

Принципът на работа на радиаторните отоплителни системи

Отоплителната система работи по следния начин: загрятата течност в котела преминава през системата, а топлината се разпределя по тръби към електрически уреди и след това към помещението, което ще се отоплява. Тъй като всички нагревателни елементи в системата са затворени, течността се движи кръгово.

През какви места преминава течността:

• бойлер;
• радиатори за отопление - последователно, от най-близкия до котела до най-отдалечения;
• разширителен резервоар.

От какво зависи ефективността на радиатора?

Ефективността на радиатора се измерва чрез топлопреминаването му. Топлопреминаването, от своя страна, зависи от следните фактори:

• Атмосферно налягане - топлопроводимостта намалява с намаляване на плътността на въздуха.
• Цвят на нагревателя и състав на покритието.
• Метод за монтаж на радиатор.
• Скоростта на въздуха в помещението и посоката на неговия поток.
• Начинът, по който е свързана отоплителната система.
• Повърхността на стената зад радиатора.
• Наличието на прах върху батерията значително намалява топлинната мощност.

При прокарване на въздуховоди през улици и неотопляеми пространства е важно да се осигури правилна изолация. Това намалява топлинните загуби и подобрява ефективността на системата.

Изчисляване на отоплителната система и избор на мощност на котела

За да се гарантира ефективната работа на бойлера, е важно правилно да се изчисли капацитетът му преди покупка. Тази информация ще ви помогне да изберете електрически бойлер, който може лесно да отоплява цялата необходима площ без претоварване или повреди.

Формулата, използвана за изчисление, е W=S*W(ud)/10 m2. Обяснението е следното:

• W е мощността на устройството в киловати.
• S – площ на помещението в квадратни метри;
• W(sp) е специфичният параметър на мощност за оборудване, използвано поотделно във всеки регион.

Изчисли Мощност на отоплителния котел в нашия онлайн калкулаторЗа да направите това:

1. Въведете необходимите стойности.

2. Кликнете върху „Изчисли“.

Видове схеми за свързване на радиатори за частен дом

Има няколко схеми за свързване на отоплителни устройства. Всяка от тях има своите предимства и недостатъци, както и специфики на приложението.

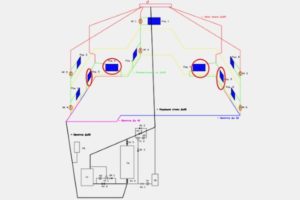

"Паяк"

Друго наименование е многотръбна система. Spider се счита за най-ефективната система с гравитационно захранване; тя може да използва всяка тръба и радиатор и не изисква допълнителни помпи. Тази отоплителна система има четири основни елемента:

• Топлогенератор за всякакъв вид гориво.
• Разширителен резервоар отгоре.
• Тръбопровод.
• Радиатор.

Принципът: тръбите за подаване на топлоносител от котела отиват до сервизно помещение на тавана. Оттам тръбите се свързват към всеки отделен нагревател.

Основното предимство е оптималното разпределение на температурата на горещата течност в цялата система. Основният недостатък е, че тръбите на тавана трябва да бъдат изолирани.

Системата трябва да се използва в частни домове, разположени в региони със суров климат.

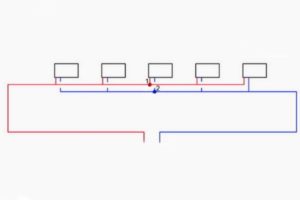

Схема на Тихелман

Тихелмановата верига, известна още като „преминаваща“ система, е една от най-широко използваните отоплителни системи в селските къщи. Тя се характеризира със стабилна работа и равномерно нагряване на всички радиатори, отговаряйки на основните изисквания за отоплителни системи в частни домове.

Общата дължина на подаващите и връщащите тръби, както и хидравличните условия, са еднакви за всеки радиатор в системата. Това означава, че през радиаторите ще протича едно и също количество охлаждаща течност при стабилна температура, което означава, че топлинната им мощност ще бъде приблизително еднаква.

Режимите на работа на различните радиатори или тези, инсталирани далеч от главната линия, могат да се регулират с помощта на балансиращ вентил на изхода. Захранването завършва при последния радиатор, а обратният поток започва от първия радиатор.

При използване на голям брой радиатори (четири или повече), контурът на Тихелман е подходящ метод за свързване на конвектори, тъй като е по-енергийно ефективен и по-стабилен от радиалното свързване. Може да се използва и за един радиатор, но това няма да е толкова икономически ефективно.

Недостатъци на тази опция:

• Включването на голям брой радиатори в ръба на Тихелман изисква увеличаване на диаметъра на тръбите.
• Поставянето на голям диаметър около пръстена увеличава финансовите разходи.
• Трябва да обиколите сградата по периметъра на външната стена и да се върнете към котела, което не е лесно да се направи на почти всяко място - врати, високи прозорци, стълби и т.н.

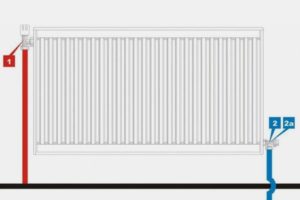

Диагонален връх

Диагоналното свързване на радиаторите позволява най-ефективното отопление на помещението. Топлата вода постъпва в горната тръба, разпределя се между секциите и докато се охлажда, тя се спуска надолу, след което изтича във връщащия колектор от другата страна на радиатора, завършвайки в долната тръба.

Този дизайн е най-ефективен. Ефективността на това инсталационно решение е много висока – над 90%. Други предимства на тази опция:

• Радиаторите могат да имат голямо разнообразие от секции.
• Високо ниво на производителност в сравнение с други методи на монтаж.

Сред основните недостатъци на схемата:

• Не най-добрият външен вид.
• Няма възможност за свързване на допълнителни секции по-късно.
• Сравнително висока цена.

Свързването е доста специфично. Процесът на диагонално закрепване на радиатори включва използването на специални маркери, монтаж на кранове на Майовски, специални съединители и вентили. Обикновено се използва в частни домове, а не в апартаменти.

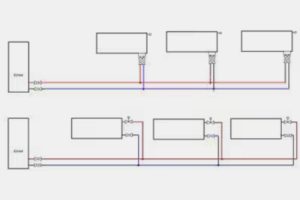

Долна/седловидна връзка

Тръбопроводът за топла вода отива към долния изход на единия радиаторен сегмент, а връщащият тръбопровод отива по подобен начин към противоположния сегмент. Самите тръби могат да бъдат скрити в пода, но това ще доведе до неравномерно нагряване и намаляване на мощността с приблизително 14%.

Предимства:

• водоснабдяването може да се извършва във всяка посока - отдолу надолу, отгоре надолу, отдолу нагоре;
• Тръбите за водоснабдяване и отводняване са по-къси.

Основният недостатък е, че по естетически причини тръбите са скрити под первази или монтирани в пода. Това, както бе споменато по-рано, намалява ефективността. За да се компенсират топлинните загуби, се монтират по-мощни радиатори. Седловидни връзки са подходящи за системи със свързана циркулационна помпа.

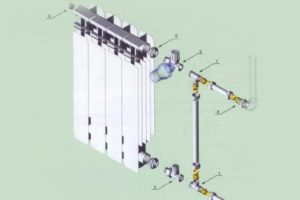

Странична/едностранна връзка

Всякакъв радиатор (биметален, алуминиев, стоманен, чугунен, медно-алуминиев) може да се свърже отстрани. Тази система се използва както в многоетажни, така и в частни домове, като основните линии минават по стените или вертикално (използва се предимно в по-стари панелни сгради).

Както подсказва името, тръбите се свързват отстрани: в горния и долния ъгъл. Най-разпространеният тип е едностранно странично свързване, при което се използва разстояние от 500 мм между тръбите.

Системата може да бъде свързана отгоре или отдолу. Разликата е, че във втория случай горещата вода постъпва в долната тръба и се оттича под налягане през горната, докато в първия е обратното. И в двата случая устройството и изходът за охлаждащата течност са от една и съща страна. Този тип свързване се използва за 2-3-етажни вили.

Този дизайн се използва изключително рядко при подаване на охлаждаща течност отдолу, тъй като монтажът е много по-сложен.

Основното предимство на страничните връзки е, че са по-енергийно ефективни (независимо от материала и вида на радиатора). Недостатъците включват непривлекателен външен вид — радиаторите винаги са видими и могат да развалят дизайна на стаята.

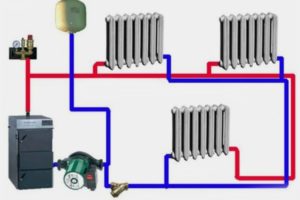

Двупосочна долна връзка

Захранването се подава към долния вход от едната страна, а обратният поток е от долния вход от другата страна на радиатора. Това е по-малко ефективно, но тази връзка позволява максимално скриване на тръбите. Този тип система се използва в умерено студени домове (естествено, не е подходяща за северните райони).

Предимства:

• Може да се монтира адаптер за насочване на потока.
• И двете тръби са свързани директно и веднага отиват от батерията към пода или стената (или в тръба над пода).
• Няма нужда да се притеснявате за закупуването на подходящ температурен регулатор, той вече е инсталиран.

Недостатъци:

• На всяка батерия трябва да се монтират вентилационни отвори.
• Отоплението е неравномерно и не е много ефективно.
• Не е подходящ за употреба със системи за гравитационно отопление.
• Циркулационната помпа трябва да се използва непрекъснато.

Видео за различни видове схеми за свързване на радиатори:

Методи за свързване на радиатор

Диаграми на разположението на тръбите

Отоплителна система в частен дом може да бъде инсталирана с еднотръбна, двутръбна или радиална схема на котела. Преди да изберете една, е важно да проучите внимателно специфичните характеристики на всеки тип.

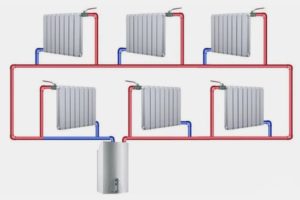

Еднотръбна

Най-простата еднотръбна система се нарича „Ленинградка“ или „гравитационна“. Това е система, в която всички нагревателни елементи са свързани последователно към една тръба, която може да се използва както като захранваща, така и като връщаща линия. Това означава:

• главната линия е зациклена (на котела на отделна отоплителна система или на щранга на централната система);
• Радиатори или друго оборудване са свързани към пръстена - или в прекъсване, или паралелно.

Ниският таван може да бъде пречка за гравитационна отоплителна система, тъй като е предвидено тръбите да се простират на 1,5 метра от горната част на котела, плюс разстоянието до разширителния резервоар.

Предимства:

• Водата тече по гравитационен път, което означава, че при котлите на дърва горещата течност навлиза в системата без нужда от помпа или друго устройство, което изисква електричество за работа.
• Тази опция е много рентабилна, тъй като изисква по-малко кабелни канали и изисква по-малко труд за монтажни работи.

Основният недостатък е, че колкото по-далеч е радиаторът от котела, толкова по-ниска е температурата му. За да преодолеете този проблем и да постигнете приблизително еднаква мощност на единица, можете да увеличите броя на секциите на радиатора, когато те се отдалечават от котела.

Ако радиаторната верига в малка къща започва в хола и завършва в сервизното помещение, тази опция може да е оптималният избор. В по-големите вили двутръбната отоплителна система е по-добра.

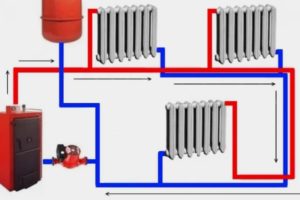

Двойна тръба

При тази конструкция охлаждащата течност тече от захранващата тръба към радиатора, а охладената вода се отвежда през връщащата линия. Всички нагреватели са свързани паралелно, което опростява осигуряването на равномерен топлопренос към оборудването. За тази цел се използва термостатичен вентил.

Двутръбна отоплителна система в малка, едноетажна жилищна сграда трябва да използва хоризонтално разположение. За многоетажни сгради е за предпочитане вертикално разположение. Тази опция позволява равномерно разпределение на топлината в цялото помещение поради по-лесното балансиране.

Предимството на това разположение е, че температурата е практически еднаква във всички точки на топлообмен. Системите са лесно регулируеми и осигуряват равномерно отопление в цялата сграда.

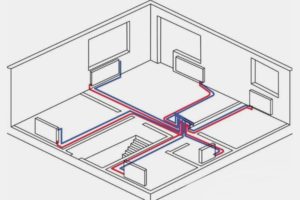

Радиален (колектор)

Най-ефективното отопление на дома се постига чрез използването на колекторни системи. Всеки радиатор е свързан индивидуално. Подовото отопление също може да се управлява по подобен начин.

Колекторните отоплителни системи за частни домове са по-скъпи, но икономиите от експлоатацията им надвишават разходите за покупка и монтаж. Това е така, защото можете да настройвате фино не само цялата система, но и всеки отделен радиатор. В резултат на това:

• в нежилищни помещения е лесно да се поддържа ниска температура;
• като по този начин значително се намалява разходът на гориво за котела.

Тази система се използва в зони, където тръбите трябва да бъдат скрити, например под под. В този случай се монтират два колектора - един за подаване и един за връщане - с тръба, преминаваща от всеки радиатор към първия колектор и след това към втория.

Критерии и избор на оптимален дизайн за частен дом

Разнообразието от опции за отопление на дома поставя логичен въпрос пред собствениците на жилища: избор на най-ефективната отоплителна система за техния имот.

Еднотръбните и гравитачните системи се използват рядко днес, тъй като недостигът на енергия е рядкост в съвременните градове, градски селища и дори села. Тези системи обикновено се препоръчват за райони, разположени далеч от цивилизацията.

За частни домове, планирани за отопление с радиатори, най-добрият вариант е да се регулира отоплителната мрежа чрез проектиране на двутръбна или радиална система. Въпреки че тези две системи се различават по дизайна на каналите, те предлагат възможност за отстраняване и подмяна на течащи радиатори без изключване на основната отоплителна система.

Какво е необходимо за монтажа?

Монтирането на всякакъв тип радиатор изисква оборудване и консумативи. Комплектът е почти идентичен, но например за чугунени радиатори:

• щепселът се предлага в голям размер;
• Кранът на Маевски не е инсталиран;
• но някъде в най-високата точка на системата е инсталиран автоматичен клапан.

Процесът на монтаж на алуминиеви и биметални радиатори не се различава.

Какво може да ви е необходимо:

• Кран Маевски или автоматичен обезвъздушител. Това е малко устройство за отстраняване на въздух, който може да се натрупа в радиатора. Намира се на свободния горен изход (колектор). Задължително е за всяка отоплителна система.
• Спирателни вентили. Ще ви трябват два регулируеми спирателни или сферични крана. Те са разположени на входа и изхода на всеки радиатор и са необходими за изолиране на радиатора и отстраняването му, ако е необходимо (за аварийни ремонти или зимна подмяна).
• Кранчета за отоплителни радиатори. Те изпълняват функцията на механизъм за затваряне и ви позволяват да променяте интензитета на потока от гореща течност (топлоносител).
• Щепсел. Радиаторът има четири изхода в напречна посока. Два от тях са заети от тръбите за подаване и връщане, а третият е поместен с вентил на Маевски. Четвъртият вход е затворен със специален капак.
• Свързани материали. За да го окачите на стената, ще ви е необходима кука или скоба (количеството зависи от размера на батерията), фум лента или макари от лен и лепилна паста за запечатване на фугите.
• Инструменти. Ще ви трябват бормашина и бургии, нивелир (най-добре е лазерен нивелир, но обикновени нивелири ще свършат работа) и определен брой дюбели. Ще ви е необходимо и оборудване за свързване на тръби и фитинги.

Как сами да свържете радиатор в частна къща?

Нека разгледаме стъпките, необходими за свързване на радиатори към двутръбна отоплителна система. Процесът е следният:

1. Подгответе и сглобете радиатора. Почистете всички резбовани отвори от фабрична грес. Можете да използвате специален почистващ препарат и четка за почистване.
2. Когато приключите, отстранете останалия почистващ разтвор с кухненска хартия. Важно е да поддържате отворите възможно най-чисти и сухи.
3. Инсталирайте всички необходими адаптери (в нашия пример това са ½ и ¾ инча).
4. Монтирайте съединението на крана върху предварително монтирания адаптер. Използвайте американски гаечен ключ за затягане. Това ще създаде вход и изход.
5. Поставете тапи на ненужните отвори, които трябва да бъдат затворени.
6. Подгответе дръжката (това са специални тънки тръби) и ги отрежете. Отстранете вътрешната фаска от пръта. Важно е вътре да няма грапавини.
7. Поставете гайката, месинговата шайба и гумената лента върху тръбата. След това използвайте разширителя, за да разширите тръбата и я натиснете, докато спре. Преместете гумената лента и другите фитинги към разширения край, за да закрепите адаптера.
8. Маркирайте предвиденото място за радиатора на стената. Намерете центъра на перваза на прозореца и измерете надолу 10 см – скобите за монтаж на радиатора трябва да са точно на това ниво. След това начертайте линия, успоредна на перваза на прозореца за монтаж на скобата.
   Самите държачи ще бъдат закрепени с дюбели. Други крепежни елементи ще бъдат поставени на 12 см над повърхността на пода по централната вертикална линия.
9. Поставете радиатора върху основата с помощта на нивелир. Маркирайте местоположението на жлебовете на стената. Направете това на всички места, където тръбите се свързват с радиатора.
10. Отстранете радиатора от стената, за да улесните работата и направете жлебове в предварително маркираните зони.
11. Подгответе тръбопровода. Маркирайте тръбите, за да посочите къде ще бъдат отрязани.
12. Свържете радиатора и крана към гъвкавия маркуч, разположен в стената. Затегнете всички връзки. Входът трябва да е отгоре, а изходът отдолу.

Видео инструкции:

Как сами да свържете отоплителен радиатор. Двутръбна отоплителна система.

Как може да се подобри ефективността на радиаторите?

За повишаване на ефективността на битова отоплителна система може да се използва топлинен акумулатор или байпас. Първият се инсталира в голямо котелно помещение, докато вторият се инсталира в по-малко помещение, съдържащо друго оборудване освен котела.

Топлинният акумулатор е съд, пълен с вода, в който се намират напорните и връщащите тръбопроводи на отоплителната система. Този съд обикновено се монтира непосредствено след котела. В напорните и връщащите тръбопроводи между нагревателя и акумулатора могат да се монтират следните елементи:

• предпазни клапани;
• разширителни резервоари;
• циркулационни помпи.

Напорната линия загрява резервоара, а връщащата линия се загрява от течността, добавена към акумулатора на налягане. Следователно, когато изключите котела, системата може да продължи да работи самостоятелно известно време, което е много полезно.

Капацитетът на регенератора се определя от съотношението 1 kW мощност на котела = 50 литра обем на резервоара. Това означава, че нагревател с мощност 10 kW изисква батерия с обем 500 литра (0,5 м³).

Когато клапанът се отвори, част от топлинния поток не навлиза в напорния кръг, а се изпраща директно към връщащата линия. В резултат на това температурата на нагряване на батерията може да се намали с до 10%, а количеството гореща течност, изпомпвана през радиатора, може да се намали с до 30%.

Най-добре е да поверите изчисляването, проектирането и монтажа на отоплителна система на квалифицирани специалисти. Всеки собственик на жилище обаче трябва да знае основните правила за свързване на радиатори. Ефективното свързване и разположение на отоплителното устройство осигурява комфортен климат в помещенията.
