Монтаж на електрическо подово отопление „Направи си сам“: Изчисление, схема на монтаж и свързване

Електрическото подово отопление е удобен начин за отопление на помещение. Те се предлагат в различни видове, различаващи се по нагревателния елемент и технологията на монтаж.

За неспециалист може да е трудно да се ориентира в пълния набор от опции и да избере правилния метод на монтаж. Ние ще ви помогнем с това. Ще обясним предимствата на всеки дизайн и ще ви обясним как сами да инсталирате електрическо подово отопление.

Видове подово отопление

Електрическите подове са отоплителни системи, които работят на електричество. Тези устройства са снабдени с включен е термостат и температурен сензор.

Този вид отопление равномерно загрява повърхността, не заема полезно пространство в къщата и не разваля интериора.

Недостатъкът на всички модели електрически отоплителни уреди е рискът от токов удар, но само ако са инсталирани неправилно.

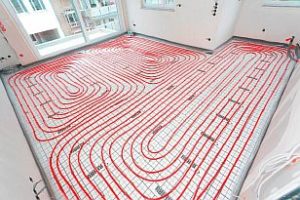

Кабелни подове

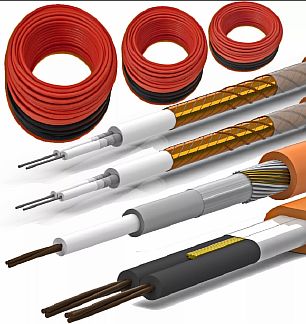

Кабелните устройства включват нагревателни кабели и нагревателни рогозки. Тези подове използват резистивни или саморегулиращи се проводници.

Първият може да бъде едножилен или двужилен:

• едножилен - има едно тоководещо ядро, евтин е, но има високо ELM излъчване, следователно не е подходящ за жилищни помещения;
• двужилен - две ядра, свързани с една изолационна обвивка, излъчването на електромагнитни вълни е по-ниско, поради което се използва в дневните.

Саморегулиращият се кабел се състои от два тоководещи проводника, свързани паралелно с полупроводникова матрица. Той е способен да регулира нивото си на нагряване в зависимост от температурата на въздуха.

Видове кабелно отопление:

• Нагревателен кабел — този вид електрическо подово отопление е един от първите, които се появиха. Той има 100% топлопреминаване, което означава, че цялата електрическа енергия се преобразува в топлина. Устройството представлява двойно изолиран кабел, който нагрява повърхността. Той се полага върху основата на определен ъгъл.
  Монтажът е най-трудоемък, тъй като този тип електрически под най-често се монтира под бетонна замазка, въпреки че е възможен и монтаж на пода. „Пайът“ се състои от основа, топлоизолация, подложка, нагревателен елемент, замазка и финишно покритие.

• Нагревателните рогозки се различават от кабелните отоплителни уреди по това, че проводникът е вече закрепен към фибростъкло. Това значително улеснява самостоятелното инсталиране; просто трябва да разгънете рогозката, което елиминира необходимостта от изчисляване на разстоянието за монтаж и закрепване на нагревателния елемент.
  Слоевете на това електрическо подово отопление са същите като при използване на нагревателни рогозки, но вместо бетонна замазка, устройството може да бъде запълнете с лепило за плочки.

Инфрачервени системи

Този дизайн използва инфрачервено отопление, елиминирайки електромагнитното излъчване. Той загрява предметите в стаята, а не въздуха вътре.

Инфрачервените системи включват филмови подове и прътови постелки:

• Филмовото подово покритие е термо фолио на въглеродна основа. Нагревателните елементи са изработени от медно-алуминиева сплав, разположени успоредно и запечатани във фолиото, което има проводими шини по краищата си.
  Предимството на този вид отопление е леката му конструкция, липсата на нужда от замазка, а подовата настилка може да бъде всякакъв вид и да се полага директно върху фолиото. Самото фолио е с дебелина само 0,3 см, така че не заема никаква височина на тавана.
  В разрез такъв под изглежда така: подложка, фолио изолация, нагревателно фолио, полиетилен и подово покритие.

• Пръчковите подложки са изработени от успоредни въглеродни пръти. Карбонът е наноструктура, изработена от въглеродна основа със свързващи компоненти. Стандартната ширина на такива подложки е 0,8 метра, а дължината е 25 метра. Това устройство е саморегулиращо се.
  Недостатъците включват възможността за монтаж само в замазка.

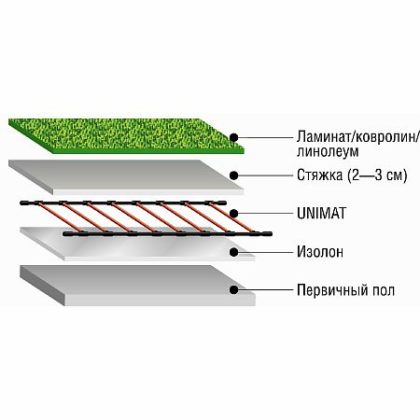

"Пай" на този под:

• основа;
• топлоотразяващ материал;
• карбонови постелки;
• бетонна замазка или лепило за плочки,
• покритие.

Техники за монтаж на подово отопление с кабел „Направи си сам“

Монтаж на кабелни отопляеми подове.

Монтирането на електрическо подово отопление е по-лесно от инсталирането на хидравлично подово отопление, но все пак има някои нюанси. Нека разгледаме стъпка по стъпка инструкции за инсталиране на кабелна система за подово отопление.

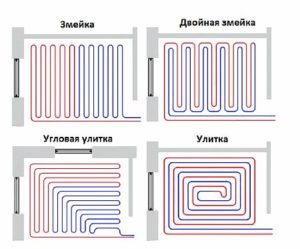

Диаграма на полагане

Преди да инсталирате електрическо подово отопление, прочетете инструкциите за монтаж и начертайте диаграма на хартия. Не забравяйте да не инсталирате подово отопление под мебели или уреди. Това е не само неефективно, но може да доведе до прегряване и повреда на системата.

Има два основни метода за полагане на кабели за подово отопление: "охлюв" и "змия". При правилно инсталиране на нагревателния елемент, разстоянието от стените трябва да бъде най-малко 10 см.

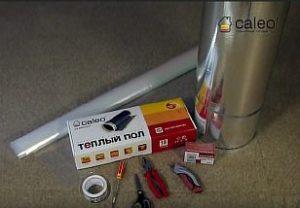

Изчисляване на материалите

Следващата стъпка е да се изчисли количеството материал, необходимо за монтаж на електрическо подово отопление в помещението. За целта е най-добре да се използват готови таблици, разработени от производителите на системи, или специализирани калкулатори.

Основната задача е точното изчисляване на топлинните загуби. След това се определя оптималното разстояние за монтаж и се изчислява необходимата дължина на кабела. При изчисляване на дължината не забравяйте участъка, който минава по стената до термостата.

Дължината на проводника се изчислява по формулата

h=S x100/LКъдето:

• h — дължина на кабела;
• S — площ;
• L е общата дължина на проводника.

Освен това ще ви трябват крепежни елементи, меден заземяващ кабел, свързващи проводници, система за защита RCD, регулатор и сензор.

Изчисляване на мощността и стъпката на полагане

Необходимата мощност на устройството се влияе от климатичните условия и материала, от който е направена къщата. Тя варира в различните региони, но за централна Русия е:

1. В кухнята, хола, коридора - 150 W на м2;
2. В спалнята и детската стая - 120 - 150 W;
3. В остъклената лоджия - 200;
4. В банята - 180 W на м2.

Освен това, изборът на мощност зависи от предназначението на системата:

• основно отопление - 140 - 180 W на м2, като същевременно покрива поне 70% от площта;
• допълнително - 140 W е достатъчно.

Консумацията на енергия на стая се изчислява, без да се включват зоните, където ще бъдат поставени мебели. Това означава, че се взема предвид само отопляемата площ, а не площта, посочена в документите ОТИ.

Мощността се изчислява по формулата: P1= P2*S*1.3

• P1 — мощност;
• P2 - отоплителна мощност m2;
• 1,3 е коефициентът.

Стъпката на полагане се изчислява въз основа на следните показатели:

1. Брой линейни метри нагревателен елемент;
2. Отопляема повърхност;
3. Коефициентът за тази стая е W на м2.

Нека разгледаме примерно изчисление за стая от 25 м² – хол. 5 м² са заети от мебели, оставяйки 20 м² за отопление. Номиналната мощност за такива помещения е 150 W. Следователно е необходим нагревателен елемент с мощност 3 kW.

Кабелите се регулират по линейна мощност, варираща от 12 до 24 W на линеен метър. Следователно, можете да закупите кабели с дължина 125 или 250 метра. Това зависи от стъпката на монтаж - разстоянието между контурите. Смята се, че колкото по-малка е стъпката, толкова по-равномерно е нагряването. Колкото по-близо са разположени клоните един от друг, толкова по-труден и отнема време монтажът. Средната стандартна стъпка на монтаж е 7 см.

Контролен блок

Необходим е термостат за наблюдение и контрол на температурата. Той включва и изключва подовото отопление, както и контролира режима му на работа.

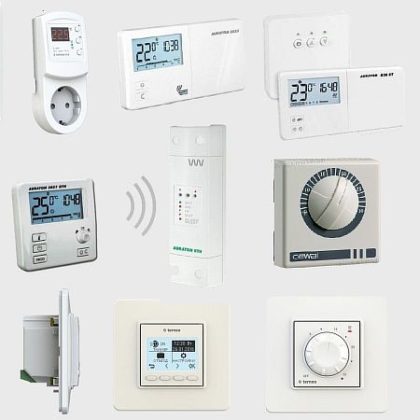

Термостатите могат да бъдат електронни или механични.
Според експерти, регулаторът трябва да се монтира на стената, на един метър над пода, за предпочитане близо до електрическата инсталация. За да го инсталирате, е необходимо да изрежете вдлъбнатина в стената, от която да изрежете жлеб до пода за окабеляването.

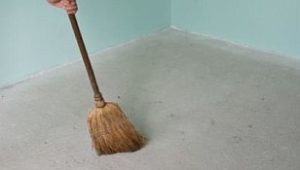

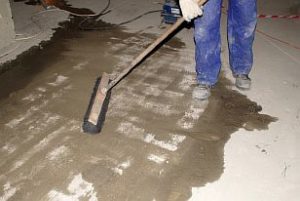

Подготовка на основата

Монтажът на всяка електрическа система за подово отопление, включително кабелна, е възможен върху равна, чиста повърхност.

Ако има стар довършителен материал, той се отстранява. Подът се почиства от замърсявания с метла или строителна прахосмукачка. След това подовата настилка трябва да се провери за неравности или пукнатини.

Незначителните неравности могат просто да се изгладят. По-големите разлики в основата ще изискват тънък слой изравняваща замазка (3-7 см). Преди изливането на саморазливната смес, повърхността се грундира. Едва след като разтворът изсъхне, може да се нанесе следващият слой.

Възможно е да се монтира топъл електрически под директно върху подовите плочи; те също трябва да бъдат почистени от отломки.

Топлоизолация

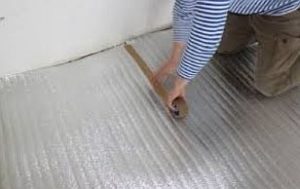

Хидро- и термални материали се полагат върху подовата настилка; те са необходими за ефективната работа на системата.

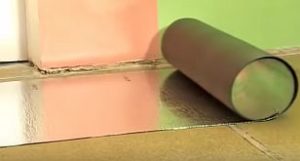

Първо се полага полиетиленово фолио – то ще служи като хидроизолационен слой. Върху него се полага изолация – може да е пяна със слой фолио. Плочите се полагат един до друг, като се припокриват стените, а фугите се залепват с тиксо. Като топлоизолация може да се използва и експандиран полистирол или полипропиленова пяна.

След това периметърът на цялото помещение се запечатва с амортисьорна лента, която компенсира разширяването на замазката при нагряване.

За да се опрости монтажът на нагревателния елемент, се препоръчва да се постави армираща мрежа върху изолацията. Това ще укрепи конструкцията и ще служи и като точка за закрепване на кабела.

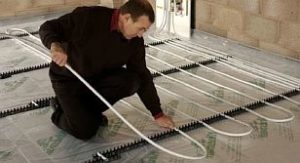

Полагане и закрепване на кабели

Окабеляването трябва да се положи съгласно подготвената схема, с планираното разстояние. Започнете от точката, където кабелът ще се свърже с термостата. Ако се използва едножилен проводник, той също трябва да се свърже обратно към термостата; ако се използва двужилен проводник, това не е необходимо.

Ако има армировка, нагревателният елемент ще бъде закрепен към нея с пластмасови скоби. Ако не, към изолацията се монтира стоманена монтажна лента, към която проводникът ще бъде закрепен с дюбели или винтове. Възможно е също така да се закрепи директно към изолационните плоскости с монтажна лента.

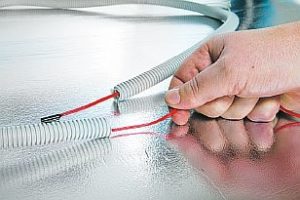

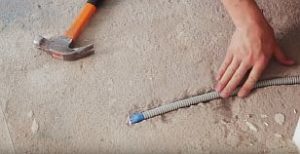

Инсталиране на температурен сензор

Температурният сензор се поставя на пода, на 1,5 метра от стената, на която се намира контролерът. За да се постигне това, в топлоизолацията се правят вдлъбнатини за сензора и окабеляването, водещо до устройството.

Това е необходимо, за да се гарантира, че сензорът не стърчи над повърхността. Той се поставя в тази вдлъбнатина, поместена в гофрирана тръба с тапа в единия край и здраво закрепена.

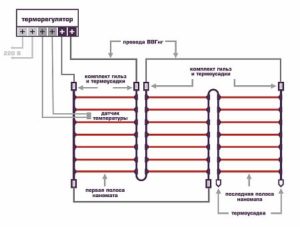

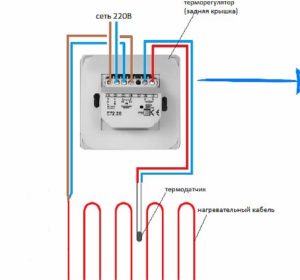

Свързване - диаграми

Това е най-важният етап, определящ правилното функциониране на пода. Последователността на действията е следната:

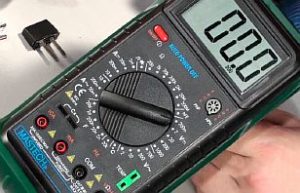

• Проверете окабеляването – инсталирането на електрическо подово отопление значително увеличава натоварването на електрическото окабеляване на цялата къща. С помощта на мултицет определете напречното сечение на кабела в мрежата, след което анализирайте дали проводникът на електрическото подово отопление му съответства. Ако диаметрите на проводниците не съвпадат, окабеляването трябва да се смени. Избира се RCD с прекъсвач, който да съответства на новото натоварване.

• Свързването на устройството включва свързване на нагревателния кабел и проводника от температурния сензор към термостата. След това термостатът се свързва към захранването.

• Допълнително заземяване на кабела и захранващия кабел.

Преди изливане на замазката, устройството се включва за няколко минути, за да се провери неговата функционалност.

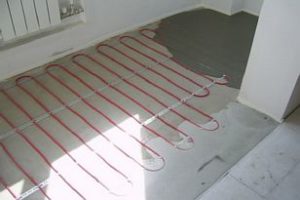

Монтаж на слой замазка

След като системата е тествана, може да се монтира следващият слой от конструкцията. Има няколко варианта:

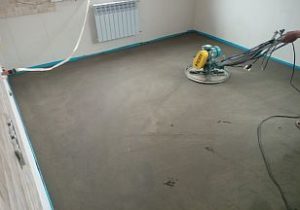

• Изливане на мокра замазка. За това са подходящи готови смеси, но можете да си направите и сами. Сместа се прави от пясък, цимент и вода, със задължително добавяне на пластификатори.
  Дебелината на слоя е 3–5 см. Нанесете разтвора от централния ъгъл на стаята към вратата. Загладете повърхността с нивелираща мистрия и оставете за 28 дни, докато изсъхне напълно.

• Нанасяне на лепило за плочки. Покрийте кабела със слой от 5-8 см и го оставете да изсъхне.

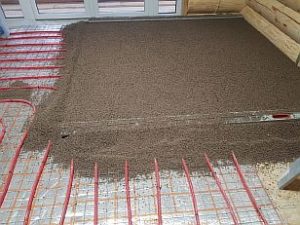

• Полагане на суха замазка. За това се използва фин кварцов пясък или шлака. Този метод е по-лесен и по-бърз от използването на бетонен разтвор. Сместа се разстила върху повърхността на пода и трябва да покрие изцяло конструкцията. След 12 часа може да започне по-нататъшна работа.

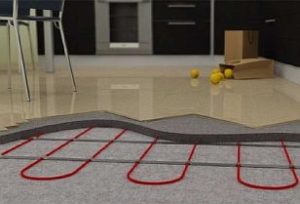

Подреждане на финишното покритие

Едва след като разтворът се втвърди, съгласно инструкциите, можете да продължите с полагането на избраното довършително покритие. Може да е ламинат, линолеум, плочки, Основното е, че е разрешена близостта на продукта до отоплителните системи.

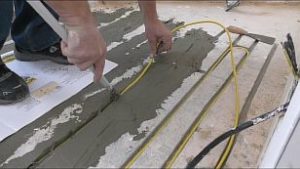

Монтаж на нагревателен кабел в канали

Нагревателните кабели могат да се монтират в канали, но това е сложен процес. Препоръчва се само за готови цименто-пясъчни замазки и когато повдигането на нивото на пода не е възможно.

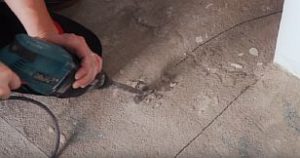

След изрязване на канали в бетона за кабелите, вдлъбнатините се запълват с лепило за плочки. След това кабелът се притиска в бетона, като се гарантира, че няма въздушни джобове.

За равномерно нагряване, за канали от 1 см се използва тел от 10–12 W/m; за 2 см се използва тел от 20 W/m.

Монтаж на кабел върху стара основа

При монтаж на нагревателен кабел върху стара бетонна основа или плочки, загубата на топлина възлиза на 30%.

Първо, върху пода се полага изолация, след което се поставя монтажна лента, към която ще се закрепи нагревателният елемент. Едва след това проводникът се покрива равномерно с лепило за плочки.

Монтаж на термопостелка

Монтаж на термомат

Самостоятелното инсталиране на отоплителна постелка е много по-лесно от инсталирането на кабел, тъй като проводникът е закрепен към постелката:

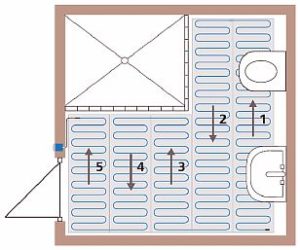

• Диаграма на разположението на постелката е начертана на хартия, трябва да се помни, че те не се поставят под тежки мебели.

• Изчисляват се мощността на отоплителното устройство и необходимото количество материал – това се прави по същия начин, както при кабелните подове, като се взема предвид използваемата площ.
• Определя се място на стената за температурния сензор, прави се вдлъбнатина за него, както и канали от тази зона до сензора.

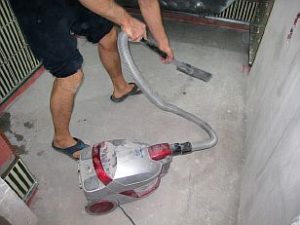

• Основата се подготвя чрез изравняване и почистване на всякакви отпадъци. След това се грундира, за да се подобри адхезията на пода към хоросана.

• Сензорът се монтира – поставя се в гофрирана тръба и се полага на поне 50 см от стената. Той трябва да бъде разположен между подовите серпентини.

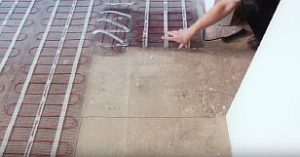

• Подложките се полагат директно върху основата на пода, което елиминира необходимостта от допълнителна изолация за предотвратяване на прегряване. Подложките са снабдени с лепяща лента, така че не са необходими крепежни елементи. Подложките не трябва да се припокриват. Ако е необходимо подрязване на подложките, внимавайте да не повредите електрическия проводник.

• Системата се свързва и тества, като се проверява съпротивлението на кабелите в постелките с мултицет. Термостатът се монтира, към него се свързват кабелите на пода и сензора, след което се свързва към захранването. Извършва се тестово пускане на системата.

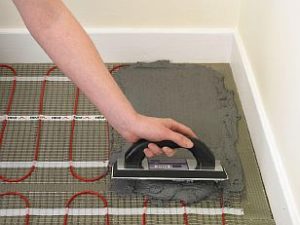

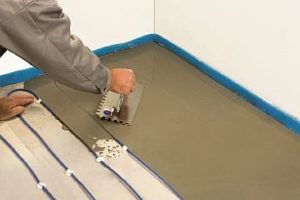

• Подложките се запълват с лепило за плочки – слой от 8-10 мм – и се оставят да изсъхнат. Вдлъбнатините също се запълват с това съединение.

Възможно е полагането на рогозки в бетон или суха замазка; този процес е същият като при инсталиране на нагревателен кабел (описан по-горе).

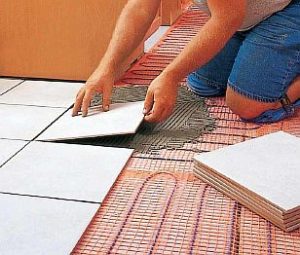

• Полага се финалното покритие - при запълване на постелката с лепило, това най-често са плочки.

Включете електрическата система само след като лепилото е напълно изсъхнало.

Нагревателните рогозки могат да се полагат върху стара основа, подобно на нагревателен кабел.

Монтаж на филмов под

Инфрачервен подово отопление - Монтаж, полагане и свързване на филмов под.

Както бе споменато по-горе, инсталирането на електрически подово отопление с фолио е лесно. Въпреки това, както при всеки подово отопление, трябва да започнете с полагане на фолиото (избягвайте поставянето му под мебели). Фолиото трябва да бъде поставено на поне 10 см от мебелите.

След това се определя мощността на пода. При полагане на ламинат като последно покритие, мощността не трябва да надвишава 150 W, а ако се използват плочки, до 200 W. След това се изчислява необходимото количество продукт. Това е лесно с фолиото; то трябва да покрива цялата необходима повърхност, максимум 8 метра.

Процесът на инсталиране на електрически отопляем филмов под е подобен на кабелните системи, като единствената разлика е дизайнът на нагревателния елемент.

Подготвителна работа

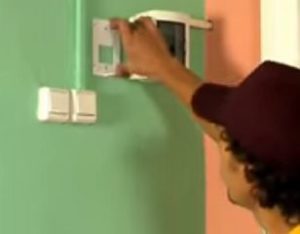

Трябва да започнете с подготовката на мястото за термостата. Той се монтира на достъпно място на стената. За него се прави вдлъбнатина, в която се поставя разклонителната кутия.

След това подът се подготвя - изравнява се и се почиства.

Поставете полиетиленово фолио – то е необходимо за защита от влага. Поставете фолио изолация (с дебелина не повече от 5 см) върху него с метализираната страна нагоре, за да предотвратите загуба на топлина. Листовете се залепват заедно с тиксо.

Местата за поставяне на фолиото са маркирани върху изолацията и е направена вдлъбнатина за сензора. Температурният сензор трябва да се постави под втората секция на инфрачервения под – това ще позволи по-точни данни за повърхностното нагряване.

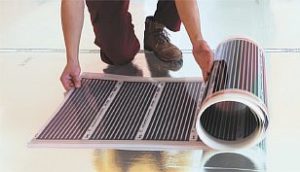

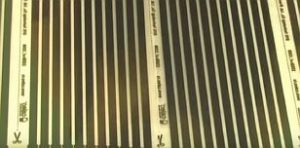

Филмова инсталация

Подовите ленти се полагат съгласно подготвената схема. За да се намали дължината на проводника, фолиото се поставя с краищата, обърнати към стената, където ще бъде разположен термостатът, на разстояние 15 см от стената, като медните контакти са обърнати надолу.

Не се допуска припокриване на листовете; те трябва да се полагат един до друг. Ако е необходимо, фолиото може да се реже, но само по обозначените линии. Максималната дължина е 8 метра. Продуктът се закрепва към изолационния материал с тиксо.

Свързване на системата

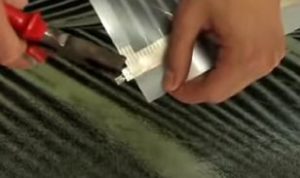

Фолиото се свързва към захранването с помощта на клеми. За целта се отстранява изолацията от края на проводника и се поставя в скобата. Единият контакт се поставя във фолиото, а другият се монтира на медната шина. Всички контакти се закрепват с клещи и се изолират с битумна лента. Разрезите във фолиото също трябва да бъдат изолирани.

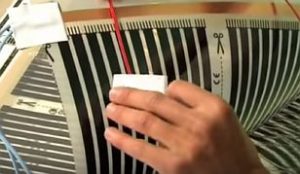

След това се монтира температурният сензор; той се закрепва към черната силиконова лента в долната част на филма с помощта на битумна изолация, а проводникът се издърпва към термостата през вдлъбнатина в основата.

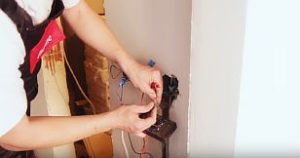

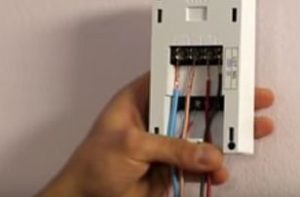

Термостатът е инсталиран. Подовите кабели и сензорът са свързани към него. След това се свързва захранващият кабел.
За да проверите функционалността на системата, трябва да я включите на пълна мощност за няколко минути.

Полагане на финишното покритие

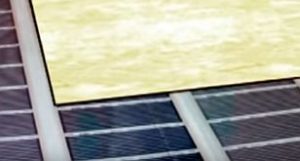

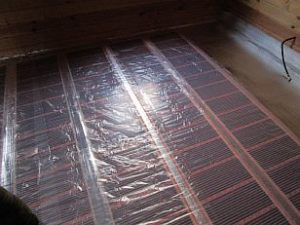

Преди полагането на довършителния продукт, конструкцията е покрита с дебел полиетилен - това ще я предпази от влага.

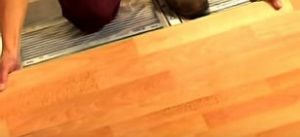

Ламинираният паркет може да се полага директно върху полиетиленовото фолио. Ако планирате да полагате килим или линолеум, поставете шперплатови листове върху хидроизолацията.

Как правилно да се монтират плочки върху подово отопление – това може да се направи по два начина:

1. Върху полиетилена се поставя бояджийска мрежа за подобряване на адхезията. Излива се тънък слой (1 см) саморазливна смес или замазка.
2. Хидроизолацията е покрита с гипсофазерни плоскости, а листовете са закрепени с винтове. Важно е да не се повреди фолиото.
   Плочките се монтират с помощта на лепило за подово отопление.

Електрическите подове от филм могат да се монтират върху стари подови настилки.

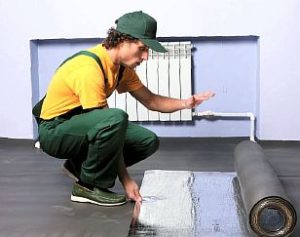

За да се направи това, се почиства, отгоре се поставя топлоотразяващ продукт и върху него се полага филм.

Монтаж на под от пръчки

Как да инсталирате подово отопление под плочки? Лесно е. Направи си сам монтаж!

Технологията за монтаж на система за подово отопление с пръчки, комбинирана с монтаж на кабелна постелка. Първо се планира разположението на постелката и се изчислява необходимото количество материал.

Подовите настилки с пръти се продават като комплект, но понякога може да се наложи закупуване на допълнителни компоненти. Необходимата мощност се изчислява по същия начин, както за кабелните рогозки, обсъдени по-горе.

Полагането на основен под се състои от няколко етапа:

• Подготвителната работа — определяне на местоположението на температурния сензор, почистване и нивелиране на основата и поставяне на фолиото като подложка — се извършва по същия начин, както при монтажа на всеки електрически под. Ако подът ще се полага в замазка, периметърът се покрива с демпферна лента.

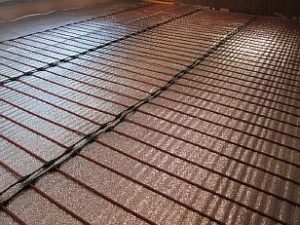

• Монтаж на прътите: Ролката с пръти се развива върху повърхността, като разстоянието между съседните ленти е 50–70 мм. Дължината на една лента не трябва да надвишава 25 м. Пръчките се закрепват към основата с тиксо.

• Свързване: В подготвената зона се монтира термостат, към който се свързват подовите кабели. Сензорът, поместен в гофрирана тръба, се позиционира в жлеб в подложката и се свързва с контролера, който от своя страна е свързан към източника на захранване.
  Задължително е да се проведе тестово пускане на системата преди следващия етап на работа.

• Изливане на замазката - това може да бъде бетонен разтвор, сухи лепилни смеси или суха замазка, дебелина на слоя 20 - 30 см.

• Монтаж на финалното покритие — едва след като замазката е напълно изсъхнала, се нанася довършителният материал. При полагане на плочки не е необходима замазка; подложките се запечатват с лепило за плочки.

Възможно е да се монтира подово отопление с пръчки върху съществуващ под. Принципът на монтаж е същият като при отоплителна рогозка.

Често срещани грешки

Как правилно да инсталирате електрически подове сами е въпрос, който често възниква за начинаещи, които искат да инсталират този тип отоплителна система у дома.

Основната грешка е монтирането на подове под големи мебели. Повърхността отдолу не се охлажда, което води до прегряване и евентуална повреда на системата.

Също така, не огъвайте кабела, тъй като това ще наруши работата на устройството. При полагане на кабелни рогозки не е разрешено рязане на проводника, така че е важно правилно да се изчисли размерът на площта, която ще се отоплява.

Често срещана грешка при монтажа на електрически подове е недостатъчният контрол на изолационното съпротивление по време на монтажа. Стойността не трябва да надвишава спецификацията на производителя с повече от 10%.

При използване на подово отопление на основата на фолио, то може да спре отоплението, ако фолиото е повредено. Частите му под напрежение трябва да бъдат правилно изолирани, в противен случай ще възникне утечка на електричество, която в крайна сметка ще изключи системата.

Що се отнася до температурния сензор, не се препоръчва да се вгражда в замазката. Ако се счупи, подмяната му ще бъде трудна. Той е разположен в гофрирана тръба.

Изисквания за безопасност при експлоатация

Преди да използвате електрически подове, моля, прочетете инструкциите на производителя, включени в комплекта.

Основни изисквания за безопасност, които се отнасят за всички видове електрически подове:

1. Нагревателният елемент не трябва да се скъсява;
2. Необходимо е да се използва само разтвор за замазка или лепило за плочки, предназначено за подово отопление;
3. Отварянето на термосвиваеми ръкави на кръстовището на отоплителните и монтажните части на пода е забранено;
4. Избягвайте полагането на килими върху отоплителните секции и поставянето на мебели без крака.

Какъв пол да избера и защо?

Когато избирате модел електрическо подово отопление, вземете предвид спецификите на помещението, материала на основата и здравината на подовата настилка (ако планирате да инсталирате системата в бетонна замазка). Също така е важно: необходима ли ви е основна или вторична отоплителна система?

Кабелната настилка е подходяща за монтаж в частни домове като основна отоплителна система. Тя е обаче по-скъпа, а процесът на монтаж изисква изливане на замазка, така че подовете трябва да са здрави. Препоръчва се за монтаж в кухни и бани, тъй като се залепва добре към плочки.

По-добре е да инсталирате отоплителни рогозки в апартамент, тъй като те най-често се монтират в лепило за плочки.

Системата от фолио е лесна за инсталиране допълнителна отоплителна опция. Леката и тънка конструкция я прави подходяща за всяко пространство и допълва всяка подова настилка.

Всеки може сам да инсталира електрическо подово отопление. Ключът към правилното изпълнение е стриктно да следвате инструкциите на производителя и да се придържате към метода на монтаж за вашия конкретен тип, и вашата отоплителна система ще отговори на вашите очаквания.
