Принципът на регулиране на отоплителната батерия и нейните видове

Благодарение на възможността за регулиране на температурата в отоплителните батерии е възможно да се постигне комфортен микроклимат в жилищни и промишлени помещения.

Като се има предвид високата цена на енергията, функция, която ви позволява да спестите от отопление, е много ценна.

Ползи от корекцията

Регулирането на отоплението, независимо от метода на изпълнение, ви позволява да постигнете няколко цели едновременно.

Какви са предимствата на регулирането на температурата на батерията:

• Създава се комфортна среда.
• Възможно е да се спестят 25-50% от разходите.
• Те се ликвидират въздушни шлюзове В тръбопровода течността се движи свободно.
• Равномерно нагряване.
• По желание, различни температури в стаите.

Преди началото на отоплителния сезон, монтирайте пластмасови прозорци и старателно изолирайте стените и фугите между панелите.

Регулиране на топлината

Важно е да знаете не само как да работите с отоплителните радиатори, но и как те работят. Регулировките се извършват с помощта на вентили и термостати. Имайте предвид, че термостатът не увеличава топлинната мощност, а само я намалява. Не е практично да се монтира върху чугунени радиатори.

Чугунените радиатори са масивни и обемни, но са инертни и реагират бавно на автоматично регулиране. Алуминият, от друга страна, се охлажда и нагрява изключително бързо. Биметалните радиатори могат да се регулират индивидуално за всеки радиатор.

Как да намалим/увеличим температурата на радиаторите:

• Автоматичните модели обикновено имат сифон, който натиска пружинни механизми.
• Без автоматизация, просто завъртете дръжката.
• В електронните устройства процесорът е отговорен за работата.

Принцип на действие на регулиращия вентил

Процедурата за ръчно регулиране на температурата с помощта на вентил се състои от няколко стъпки. Те са следните:

1. Когато вентилът се завърти, затварящият механизъм се повдига или спуска.
2. Когато вентилът е в затворено положение, потокът на течност е блокиран на 100%.
3. Конусът, движейки се нагоре или надолу, регулира обема на циркулиращата течност.

Предимства на регулиращия вентил:

• надеждността на устройството - не се страхува от запушвания и малки абразивни частици, присъстващи в охлаждащата течност (това се отнася само за висококачествени клапани, при които конусът на клапана е изработен от метал и е внимателно обработен);
• цена.

Недостатъкът на разглежданите клапани е, че позицията им трябва да се променя ръчно, което затруднява поддържането на стабилна температура.

Видове клапани:

• Настройване. За регулиране на работата на батериите се използват специални клапани - с прави и ъглови връзки. Те ви позволяват да намалите потока на течност, намалявайки топлопренос в прегрята стая.
  Тези вентили се използват в автономни отоплителни системи. Тези устройства не позволяват прецизно регулиране на топлинната мощност, тъй като нямат скала или температурен сензор.
• С термо глава. Тяхната конструкция позволява блокиране или ограничаване на високи температури чрез ръчно или автоматично управление. Монтират се както в еднотръбни, така и в двутръбни системи. Регулирането е ръчно, с помощта на ограничителен пръстен.

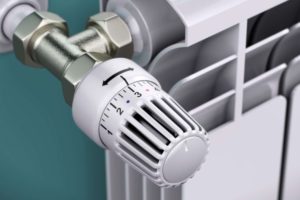

• С термостат. Монтира се преди радиатора. Охлаждащата течност тече под контрола на клапан, монтиран преди термостата.

Видове регулиращи устройства

Производителите предлагат голямо разнообразие от устройства, предназначени за промяна на обема на охлаждащата течност.

Сред тях има евтини и скъпи, с различни настройки.

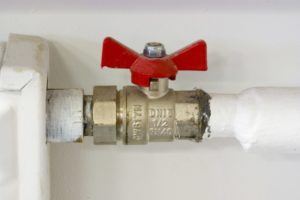

Сферични кранове

Сферичните кранове ви позволяват напълно да спрете потока на охлаждащата течност. Клапанът има само две позиции - отворено и затворено. Този прост клапан ви позволява да извършвате ремонти, без да изключвате цялата отоплителна система.

Конструктивни и експлоатационни характеристики на сферичните кранове:

• Вътре в крана има топка с проходен отвор. Може да се завърти на 90°, блокирайки или отваряйки потока.
• Възможни са междинни позиции на сферичните кранове. Монтирането им обаче е забранено. При високи температури на охлаждащата течност, топката може да залепне за стените, причинявайки допълнителни повреди.
• Механизмът е изработен от никелиран месинг или неръждаема стомана. Полимерите се използват и в металопластични системи.
• При монтаж на спирателен вентил. Монтирането на байпас е задължително. Байпасната тръба се монтира, за да се гарантира, че охлаждащата течност продължава да циркулира, когато потокът към радиатора е спрян.
• Ако поставите крана на байпаса. Обемът на водата, преминаваща през него, може да се регулира, което позволява регулиране на топлинната мощност на радиатора.

На пазара можете да намерите както скъпи продукти - SAS, Danfoss, Remer, Giacomini, така и бюджетни - китайско и турско производство (Fado, Valtec).

Експертите съветват да не се използват сферични кранове за регулиране. Използването им може да доведе до запушване на щранг и проблеми със съседите.

Иглени кранове

Особеността на този вентил е плавното регулиране на дебита на течността, който определя температурата в отоплителните радиатори. Игленият вентил е монтиран преди манометъра. Използва се предимно за поддръжка и ремонти. Той също така предотвратява хидравлични удари в случай на твърде бързо отваряне на спирателните вентили.

Дизайн и експлоатационни характеристики:

• Игленият кран се състои от. Състои се от лято тяло и конусовиден прът, задвижван от дръжка. Въртенето на дръжката придвижва иглата в канала, отваряйки или затваряйки прохода. Регулирането е по-плавно, ако върхът е сферичен и не се върти.
• Управление на иглен клапан. Може да бъде ръчно или автоматично.
• Дизайнерска характеристика на иглените кранове. Потокът на охлаждащата течност се прекъсва двукратно. Например, в тръби с инчов диаметър и иглен клапан с подобно напречно сечение, капацитетът му на потока е само 0,5 инча. В резултат на това всеки такъв клапан намалява този параметър.
  Когато няколко продукта са инсталирани последователно, радиаторите ще бъдат едва топли или дори студени.

Поради силното ограничение на прохода на потока, иглените вентили не се препоръчват за регулиране на температурите на радиаторите, тъй като топлинната им мощност е критично намалена. Параметърът може да се увеличи чрез премахване на вентила, удвояване на броя на секциите или инсталиране на устройство с муфи с по-голям диаметър.

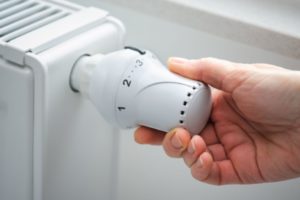

Механичен термостат

Механичните термостати се използват за регулиране и поддържане на зададена температура в отоплителните батерии.

Конструкцията и действието на механичен регулатор:

• Състои се от клапан, който е изрязан в тръбата. През който се подава охлаждащата течност.
• В горната част на клапана има термична глава. С негова помощ се задава необходимият режим.
• Вътре в термостатичната глава има цилиндричен мех. С газ/течност с висок коефициент на топлинно разширение. При нагряване обемът на съдържанието на меха се разширява. Това води до изместване на стеблото, намаляване на хлабината в тръбата и охлаждане на радиатора.

Механичните термостати позволяват ефективен контрол на стайната температура без постоянна човешка намеса. Зададената температура се поддържа автоматично.

Издръжливостта на клапана зависи от качеството на охлаждащата течност – вода или антифриз – тъй като устройството е изключително чувствително към замърсяване.

Автоматичен термостат с дистанционен сензор

Тези устройства имат два основни компонента: механична термостатична глава и температурен сензор. Те са свързани чрез тънка тръба с дължина от 1 до 10 метра. Механичната термостатична глава поддържа зададената температура на охлаждащата течност в диапазона от +30 до +90°C.

Цели на използване на автоматични термостати:

• стартиране на клапана;
• включване/изключване на циркулационната помпа.

Електронен регулатор

Електронните термостати са най-съвременни устройства, които създават възможно най-комфортната вътрешна среда. Управлението се осъществява чрез микропроцесор, вграден в термостатичната глава. Устройството се захранва с батерии.

Има два режима на управление:

• Стандарт. Поддържа се постоянна стайна температура. Тя се настройва с помощта на сензорни бутони или чрез радио.
• Програмируем. Корекциите се правят по часове и дни. Температурата се задава чрез дистанционно управление или приложение на смартфон (таблет, компютър).

Автоматичното термостатично управление намалява ненужното натоварване на отоплителната система и спестява разходи за отопление, когато собствениците на жилището отсъстват. Най-важното е, че ви позволява да създадете най-комфортните условия във всяка стая.

Радиаторните термостати често са стандартизирани и могат да се използват с различни видове термостатични глави. В допълнение към дистанционен температурен сензор, термостатичната глава може да има вградена термодвойка, външен контролер или електронен блок.

Как да изберем устройство за регулиране?

Изборът на метод за регулиране на температурата зависи от дизайна на отоплителната система, личните предпочитания на потребителя и финансовите възможности.

Когато избирате спирателни и регулиращи вентили, на първо място, вземете предвид условията на работа на радиаторите:

• Централно отопление. Най-добре е да се монтират месингови и стоманени кранове тук. Тръбите тук пренасят вода с изключително ниско качество, така че инсталирането на контролни вентили на отоплителните радиатори е непрактично.
• Частна къща с автономно отопление. Препоръчително е да се монтират смесители, оборудвани с термостатични вентили. Регулируемите радиатори за отопление позволяват на собствениците на жилища ефективно да пестят енергия.
• Жилищна сграда с индивидуално котелно помещение. По-добре е тук да се монтира висококачествен сферичен кран, който може да издържи на налягане в диапазона от 16 до 40 Bar и температури до +200°C.
  Устойчивостта на корозия и механични повреди е задължителна. Системите за централно отопление често са подложени на воден удар и скокове на налягането, а след източване на охлаждащата течност през лятото съществува риск от корозия.

Съвети за избор на регулиращо устройство:

• В еднотръбна В отоплителна система (в жилищна сграда), ако има байпас, както и в двутръбна система, е удобно да се използва трипътен вентил.
• В двутръбна система В отоплителните системи (в жилищна сграда или частен дом) има много възможности за регулиране на температурата в радиаторите.
  Тук често се използват стандартни смесители с вентили, но термостатите са много по-ефективни. Те позволяват прецизен контрол на температурата, като това се извършва автоматично и удобно за потребителите.


Регулиране на отоплителните устройства в зависимост от вида на отоплителната система

Преди да регулирате отоплението в апартамент, определете вида на отоплението.

Може да бъде централизирано или индивидуално.

Индивидуално отопление

В апартаменти с индивидуално отопление процесът на регулиране е много по-опростен. Системата обикновено се захранва от мощен отоплителен котел и е оборудвана с циркулационна помпа, като на всеки радиатор е монтиран трипътен вентил.

Благодарение на клапаните, монтирани на радиаторите, е възможно да се използва топлината по-ефективно, да се създаде комфортен микроклимат в помещенията и, ако е необходимо, напълно да се изключи отделна батерия от системата.

Централно отопление

В помещения, свързани към централната отоплителна система, регулирането на отоплението се извършва, като се взема предвид разположението на тръбопроводите.

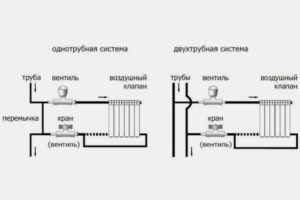

Методи за регулиране:

• Двутръбна система. Тук са монтирани два щранга, осигуряващи подаването на охлаждаща течност към радиаторите и нейното връщане. Потокът на загрятата вода се регулира от специален вентил и термостат (ръчен или автоматичен), който е разположен на всеки отоплителен радиатор.
• Еднотръбна система. Това включва подаване на охлаждащата течност към всеки радиатор и връщането ѝ обратно в главния щранг. Тази система поддържа равномерна температура на водата в радиаторите, независимо от подовата линия. В този случай на захранващата линия на всеки отоплителен радиатор се монтира регулиращ вентил.
• Вертикално подаване на охлаждаща течност. Този дизайн се използва в повечето многоетажни сгради. Регулирането на температурата в радиаторите е напълно елиминирано. При този дизайн радиаторите на долните етажи не се нагряват добре, докато на горните етажи са твърде горещи.

Как да монтирам термостат на радиатор?

За да монтирате термостат на отоплителен радиатор, ще ви трябват няколко инструмента. Те са следните:

• сферичен кран;
• самият термостат;
• два тройника с резба 1/2″;
• тръба d 20 мм, изработена от метал-пластмаса;
• 6 американски фитинга.

Процедура на работа:

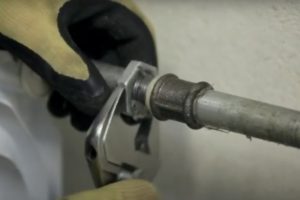

1. Използвайте регулируем гаечен ключ, за да разхлабите гайката на съединителя и да развиете намотката.

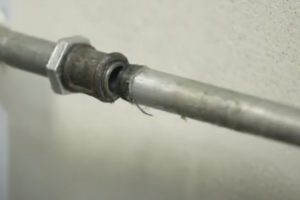

2. Почистете резбите, за да разкриете мястото, където тръбата се свързва с радиатора.

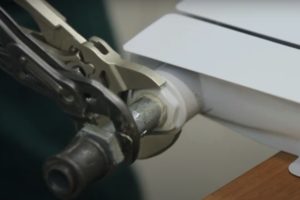

3. Повторете същата процедура с долния конектор. За по-лесен достъп, свалете радиатора и го поставете на пода или друга хоризонтална повърхност. Дръжте конектора на батерията с единия ключ и разхлабете тръбата с другия.

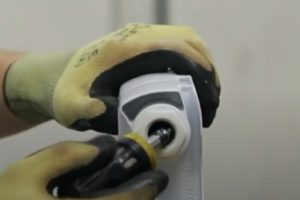

4. Извадете уплътнението от отвора. За целта използвайте подходящ инструмент, например отвертка.

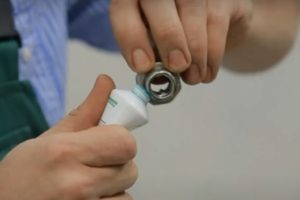

5. Сглобете байпаса със сферичния кран и термостата. Смажете резбите на компресионния фитинг. Силиконовият уплътнител трябва да запълни всички кухини.

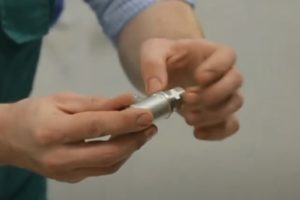

6. Вземете два тройника и два нипла и ги усучете заедно.

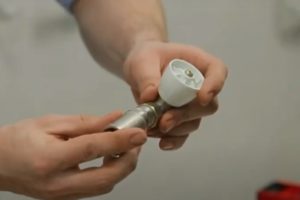

7. Завийте термостата и сферичния кран към нипела.

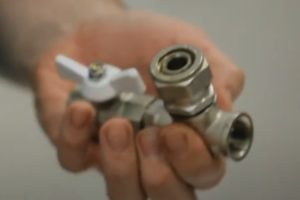

8. Монтирайте преходни съединители в тройника - от метал-пластмаса към метал.

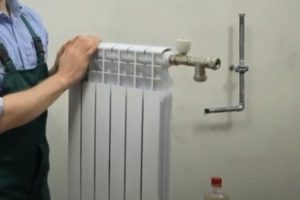

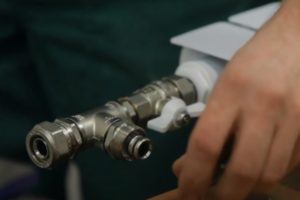

9. Завийте получения възел в радиатора.

10. Направете същото с долната връзка.

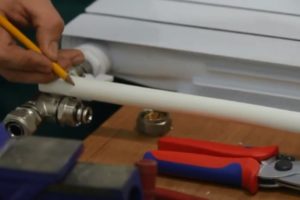

11. За байпаса отрежете парче тръба с подходящата дължина. Първо, отстранете гайките от компресионните фитинги и измерете разстоянието.

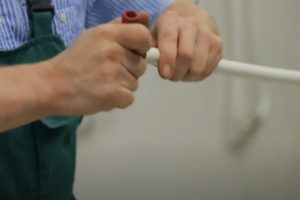

12. Калибрирайте ръба, като го скосите с помощта на калибратор.

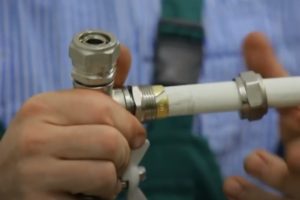

13. Поставете гайката върху тръбата, след това компресионния пръстен и я свържете към термостата и сферичния кран.

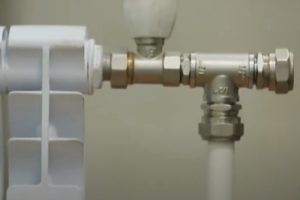

14. Повторете същите стъпки с другия край на тръбата. Байпасът е готов; свържете го към радиатора.

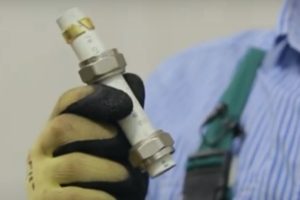

15. Закачете радиатора на скобата, от която е свален, и го свържете към щранга. За тази цел подгответе чифт металопластични тръби. Измерете дължината отдолу и отгоре – те често се различават.

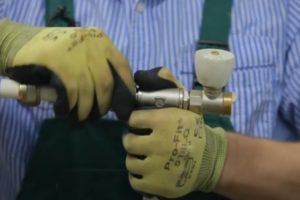

17. Свалете байпаса от радиатора. Завийте тръбите в долния и горния модул.

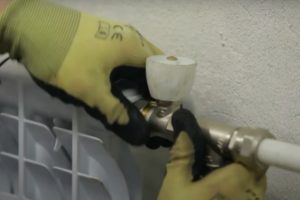

17. Монтирайте байпас на радиатора и поставете тръбата в изходите на щранга. Термостатът за отопление ще бъде монтиран отгоре, а сферичният кран - отдолу.

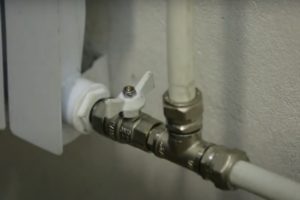

18. Затегнете гайките с раздвижен ключ. Сега радиаторите и термостатът са готови за работа.

Какви трудности и неизправности могат да възникнат?

Един от основните проблеми при работата на отоплителната система е внезапното или постепенно влошаване на топлинната мощност на радиаторите.

Причини за неизправности:

• тръбите за охлаждащата течност и спирателните клапани са запушени;
• образувани въздушни джобове;
• режимът на захранване в главния тръбопровод се е променил поради действия, предприети от съседи;
• щепселите не са инсталирани правилно;
• клапанът се счупи.

Във всеки случай, преди да започнете отстраняване на неизправности, трябва да проверите системата за дефекти и след това да ги отстраните.

Какво е необходимо да се направи:

• обезвъздушаване от отоплителните радиатори;
• измийте батериите;
• смени кранчето.

Ако нормалният топлопренос не се възстанови след изпълнението на всички горепосочени стъпки, ще са необходими по-сложни ремонти. Те обаче трябва да се извършват от професионалисти, за да се избегнат по-нататъшни повреди.

Чрез регулиране на температурата на вашите радиатори можете да поддържате комфортни условия на закрито, като същевременно спестявате пари за отопление. За да осигурите максимално удобство и ефективност, е важно да изберете правилния механизъм за управление въз основа на вашата отоплителна система, материала на радиатора и други фактори.
