Какво е разстоянието между центровете на радиатора?

Когато купувате отоплителни радиатори, е важно да поддържате комфортна температура в дома си по време на минусови температури. За целта е важно да разберете параметрите, посочени на радиатора, по-специално разстоянието между центровете.

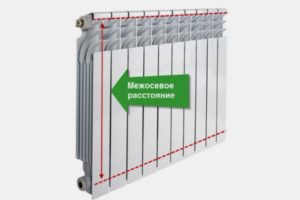

Какво е разстоянието между центровете на радиатора?

Спецификациите на батерията изброяват основните ѝ характеристики, включително разстоянието между центровете. Тази стойност почти винаги е представена с числа в името на модела на радиатора (например RAP-350, Rococo 790 или ALUX 200).

Експертите понякога наричат ​​този параметър разстояние между центрове, между нипели или разстояние на свързване. Всички те са една и съща стойност, т.е. разстоянието между осите (центровете) на всмукателните и изпускателните колектори на радиатор или отделна секция.

Този индикатор е важен в частни домове с естествена циркулация на водата в отоплителната система. Радиатор с голямо разстояние между центровете предотвратява застоя на вода, подобрявайки работата на самия радиатор.

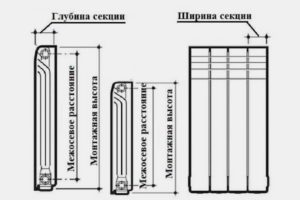

Разликата между височината и централното разстояние

Моделите радиатори може да имат еднакво разстояние между центровете, но монтажните им височини може да варират. Това зависи от дизайна, използваните материали и производителя. Тези стойности не трябва да се бъркат. Това е особено важно при монтаж на радиатори в ниши или под прозорци.

Например, биметална батерия с междуцентрово разстояние от 500 мм има стандартна монтажна височина от 570 до 590 мм.

При избора на правилния модел е важно да се вземат предвид както разстоянието между центровете, така и височината на радиатора. Важно е не само да се „вмъкне“ устройството в определеното пространство, но и да се спазва препоръчителното разстояние от стени, подове и надвеси. В противен случай:

• няма да има достатъчно място за движение на въздушния поток;
• ефективността на нагревателя ще бъде значително намалена.

Стандартните (и най-популярни) междуосови разстояния са 300, 350 и 500 мм. Почти всички производители предлагат устройства с тези стойности. Модели с междуосови разстояния от 200, 400, 600, 700, 800 и 900 мм също са доста често срещани. При единичните и ексклузивните модели това число може да достигне 2000 мм.

Радиатори с малко междуцентрово разстояние се считат за тези със стойност до 450 мм.

Зависимост на капацитета на сечението от разстоянието между центровете

Разстоянието между центровете на радиатора определя важен параметър – мощността на секцията – който в крайна сметка определя топлинната мощност на устройството. Прилагат се следните зависимости:

• При модели с разстояние за свързване от 500 мм, секцията е с капацитет от 0,2-0,3 литра.
• Ако разстоянието от входа до изхода е 350 мм, обемът ще бъде 0,17–0,2 литра.
• В радиатори с индекс 200 мм обемът на клетката варира от 0,1 до 0,16 литра.

Размери на радиаторите и монтажни разстояния

В зависимост от вида на материала, радиаторът може да бъде биметален, стоманен, алуминиев или чугунен. Това пряко влияе върху размера, общите параметри и теглото на продукта.

Съвременните битови радиатори се произвеждат, като се вземат предвид спецификите на руската отоплителна система. Всяко устройство има своите предимства и недостатъци, в зависимост от вида му. Чугунените и алуминиевите радиатори са най-популярни в Русия.

По време на строителството на съветски и постсъветски къщи са монтирани радиатори с разстояние между центровете 500 мм, поради което устройствата с този индикатор са особено популярни в Русия и страните от бившия СССР.

Биметален

На пръв поглед те изглеждат много подобни на алуминиевите радиатори. При биметалния радиатор обаче всмукателните и изпускателните колектори (вертикални топлинни тръби) са изработени от неръждаема стомана и са покрити с алуминиев корпус.

Устройствата не са подложени на корозия, устойчиви са на воден удар и могат да се използват в апартаменти, свързани към централната отоплителна система.

Основните предимства на това устройство включват следното:

• Високи якостни характеристики и надеждност.
• Малките напречни сечения на вертикалните канали не изискват големи обеми охлаждаща течност.
• Устойчивост на негативни фактори и околна среда.
• Лекота на поддръжка и ремонт.
• Може да се използва във всякакви отоплителни системи.
• Добро разсейване на топлината.
• Гаранционен срок: 20-25 години.

Недостатъци на вида:

• Висока цена в сравнение с оборудване, изработено от алуминий и чугун.
• Вертикалните проходи с малък диаметър в централната отоплителна система могат да се запушат.
• Понякога, поради различните коефициенти на разширение на алуминия и стоманата, се появяват скърцащи звуци.

Някои компании произвеждат полуметални радиатори, при които само вертикалните тръби са изработени от стомана, което увеличава твърдостта на устройството. В противен случай този тип радиатор има същите характеристики като алуминиевите.

Размери на биметални радиатори от популярни марки:

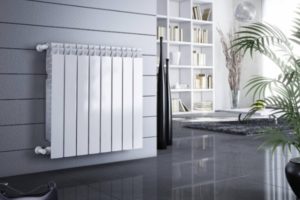

Алуминий

Те са вторият най-популярен радиатор в Русия. Този тип радиатор може да бъде екструдиран или лят, като последният е по-популярен поради своята издръжливост и устойчивост на корозия. Проектирани са за налягане от 6 до 25 атм.

Алуминиевите модели се предлагат в различни покрития и предлагат най-добрия баланс между цена и термична ефективност. Разстоянието между центровете варира от 200 до 800 мм, като 350 мм и 500 мм са най-популярните.

Основни предимства:

• Оптимално разсейване на топлината.
• Лек и компактен.
• Лесен за инсталиране и транспортиране.
• Икономично потребление на енергия.
• Може да се загрее за много кратко време.
• Устойчивост на ръжда.
• Можете да регулирате температурата в стаята.
• Гаранционният срок е 15 години.
• Модерен дизайн.

Недостатъци:

• Нисък конвекционен капацитет.
• Възможност за повреди от воден удар и течове.
• Те могат да работят само при липса на термичен окислител, така че не се препоръчват за монтаж в сгради с централно отопление.
• Повишено образуване на газове.

Размери на алуминиеви батерии от популярни марки:

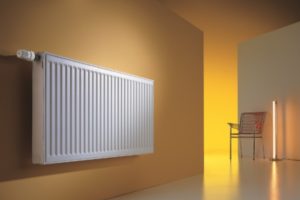

Стомана

Стандартните стоманени панелни радиатори се предлагат с височина до 900 мм. Съществуват обаче и специални модели, които могат да достигнат височина над два метра. Стоманените тръбни радиатори се предлагат с височина до 3000 мм. Някои производители могат да произведат дори по-високи радиатори, ако е необходимо. Разстоянията между центровете варират от 245 до 845 мм.

Плюсове:

• Висока скорост на топлопреминаване.
• Спестявания при инсталиране на автономни системи в частни домове.
• Устойчив на механични въздействия и агресивни среди.
• Безопасност.
• Разумна цена.
• Атрактивен дизайн.
• Широка гама от размери.
• Лесен за инсталиране.
• Срок на експлоатация до 20 години.

Недостатъци:

• При проверка на системата в началото на отоплителния сезон, заварените съединения може да не издържат на хидравлични удари.
• Въпреки голямото количество механични примеси в охлаждащата течност, малките тръби могат да се запушат.
• Когато охлаждащата течност се източва през лятото, стоманата е подложена на корозия.

Радиаторите варират по вид. Примери за размери на стоманени панелни радиатори:

Чугун

Най-популярният вариант в Русия, чугунът е металът, използван за радиатори, което ги прави идеални за дългосрочна работа в централизирани отоплителни системи. Стандартното разстояние между центровете е 500 мм.

От изобретяването си през 1857 г., чугунените радиатори носят топлина в домовете по целия свят. Докато повечето западни страни са спрели да ги използват за отопление, те остават доста разпространени в ОНД.

Защо чугунът е популярен въпреки широкия избор на съвременни уреди?

• Надеждност и издръжливост.
• Висока топлоустойчивост, запазваща целостта си дори при нагряване до +150°C (приложимо за парни отоплителни системи).
• Много висока устойчивост на корозия.
• Способност да издържа на работно налягане в диапазона от 6-9 атмосфери.
• Срокът на експлоатация е над 50 години.
• Охлаждащата течност циркулира добре дори при леко запушване.
• Топлината се запазва дълго време, дори след като отоплителната среда е изключена.
• Ниска цена.

Чугунените радиатори също имат своите недостатъци:

• Повишена топлинна инерция.
• Обемисти и тежки в сравнение с подобни продукти, изработени от други метали (поради тази причина много марки произвеждат чугунени уреди на специални крачета).
• Нестабилност при хидравличен удар.
• Проблеми с грижите и поддръжката поради сложната форма на клетките.
• Не е най-естетически приятният външен вид.

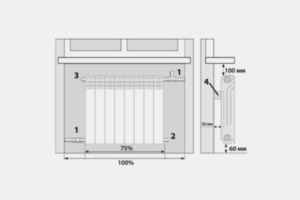

Характеристики на инсталацията

Процесът на инсталиране на всякакъв вид радиатор включва много стандартни стъпки. Първо, премахнете старите радиатори (ако има такива) и маркирайте местата за новите. Във втория етап на инсталиране ще:

1. Подгответе и окачете батерията сами.
2. Монтирайте спирателен вентил.
3. Свържете отоплителните тръби, като спазвате разстоянието между центровете на радиатора.

Независимо от размерите, е важно да изберете правилните размери на отоплителните батерии и да ги инсталирате съгласно стандартите.

В зависимост от посоката на топлинния поток, радиаторът може да бъде разположен хоризонтално или леко наклонен. Последното ще улесни отстраняването на въздушните мехурчета („обезвъздушаване“).

Радиаторите могат да бъдат свързани към мрежата отдолу, отстрани или диагонално, като всеки блок е оборудван с отделен вентил и кран на Маевски, така че отделните радиатори да могат да се ремонтират, без да се налага пълно спиране на цялата система.

Размерите на домакинските уреди трябва да бъдат изчислени предварително, за да се знае тяхната полезна мощност.

Как да изберем батерия въз основа на разстоянието между центровете ѝ?

След като сте се уверили, че отоплителният агрегат е с правилната височина и дълбочина, трябва да изчислите броя на секциите за всяка отделна стая. За да направите това, изчислете отоплителната мощност, необходима за отопление на агрегата, като използвате следната формула:

• Стая с една външна стена и прозорец получава 100 вата топлина на квадратен метър.
• Ако две стени са обърнати навън и има един прозорец, трябва да вземете консумацията на топлина от 120 W на квадратен метър от помещението.
• Когато има две стени, обърнати навън, и два прозореца, стандартната стойност е 130 W на квадратен метър.

Диаграмата ще предостави точни резултати за помещения с височина от 2,5 до 2,7 метра. Ако таванът е нестандартен, се препоръчва да се използва 40 W топлина на кубичен метър обем на помещението като индикатор за потребление.

Например, изчисляваме отоплителната мощност за стая с една външна стена и един прозорец, с площ от 20 квадратни метра. В този случай трябва да умножим 100 W/кв. м по 20 кв. м, което е равно на 2000 W. Точно толкова мощност е необходима за пълното отопление на тази стая.

Получената мощност след това се използва за определяне на размерите на радиатора, въз основа на топлинната мощност на една секция. Обикновено стойностите на отоплителната мощност за секциите се изчисляват, като се взема предвид разликата между средната температура на охлаждащата течност и въздуха в помещението, която е 70°C (техническите спецификации посочват: при DT = 70). Какво означава това?

• при стайна температура от +22°C, водата трябва да е около 100°C;
• Междувременно, в частна къща индикаторът рядко е равен дори на 70°C, а при тази температура батерията отделя 30% по-малко топлина, което трябва да се вземе предвид.

За да избегнете грешки, извадете 30%, или още по-добре 50%, от мощността, посочена на картата на продукта.

След като определите действителната мощност на една секция, разделете предварително определената отоплителна мощност (в нашия случай 2000 W) на тази стойност. Това ще ви даде необходимия брой секции.

След като сте определили всички тези стойности, можете да преминете към височината и разстоянието между центровете. Изберете първата въз основа на пространството под перваза на прозореца и имайте предвид, че трябва да има разстояние между всички повърхности. Втората зависи от местоположението на входните и изходните тръби в помещението; има няколко варианта:

• Измерете това разстояние от текущата батерия (която искате да смените) и използвайте тази стойност, когато избирате ново устройство;
• Ако преди това в стаята не е имало радиатор и тръбите за него все още не са свързани, всичко зависи от вашите желания;
• Ако имате батерия, но сте готови да смените тръбите, водещи към нея, тогава също няма ограничения.

Ако поставяте отоплителен уред в ниша под перваза на прозореца и опцията с необходимите параметри не се побира под прозореца, ето решението:

• трябва да разделите броя на секциите на 2, получавате не едно устройство, а две;
• тогава първата батерия ще заема 75% от дължината на отвора на прозореца, а втората ще заема останалата част (може да се постави близо до страничната стена и да има достъп до въздуховода).

Ако радиаторът е твърде малък за нишата и следователно не е естетичен, трябва да изберете радиатори с по-малки разстояния между центровете и височини. Тези радиатори имат по-ниска топлинна мощност, което означава, че общата дължина на нагревателя ще се увеличи след преизчисляване.

Възможно ли е самият аз да увелича разстоянието между центровете на колелата?

Малко вероятно е сами да можете да промените разстоянието между осите на батерията. Можете обаче да модифицирате входните и изходните тръби, водещи към нея – това ще бъде много по-лесно и по-евтино.

Разстоянието между центровете е важен параметър за всеки съвременен радиатор. Тези размери определят височината на уреда и следователно неговата пригодност за монтаж под прозорец. Тази стойност е посочена на маркировката и името на отоплителния уред.
