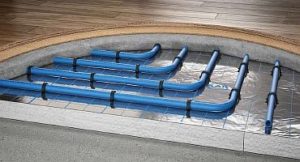

Днес, за да направят условията на живот по-комфортни през студените периоди, повечето собственици на жилища инсталират хидравлично подово отопление. Но дори и с правилно проектиране и монтаж на системата, постигането на комфортен вътрешен климат не винаги е възможно.
Причината се крие в неправилно настроени отоплителни системи. Ето защо е важно да се разбере как правилно да се конфигурира хидравлично подово отопление.
Моля, обърнете внимание! Предимството на индивидуалните отоплителни системи е възможността за регулиране на оптималното ниво на топлина с минимални разходи.
- Оптимални температурни параметри
- Диаграми на свързване
- Комбинирано
- Свързване към радиатор
- Температурни условия
- Правила за запълване на системата
- Методи за регулиране на температурата на подово отопление
- Автоматично регулиране
- Ръчно изравняване на температурата
- Хидравлична система за нивелиране
- Възможности на трипътния вентил
- Видео инструкции
Оптимални температурни параметри
Хидравличното подово отопление се конфигурира въз основа на индивидуалните нужди. Някои хора предпочитат топло помещение, докато други предпочитат ободряваща свежест, дори и при най-силните студове. Въпреки това, съществуват общи стандарти, разработени с оглед на санитарните разпоредби, включително:
- загряване на пода до 28 градуса;
- ако има друг източник на топлина или ако живеете постоянно в стаята, идеалното ниво е от 22 до 26 - това са оптимални условия за човек;
- Ако този тип източник на топлина е единственият или се намира в банята, коридора, балкона или в къща, където хората не живеят постоянно, е допустимо да се повиши температурата до 32 градуса.
Ето защо, когато регулирате водните подове, освен вашите предпочитания, трябва да вземете предвид и тези стандарти, за да осигурите здравословен микроклимат във вашия апартамент.
Диаграми на свързване
Хидравличното подово отопление често се използва като допълнителен източник на топлина. Обикновено е интегрирано в основната отоплителна система или система за топла вода. Методът на свързване определя характеристиките на управление на системата за подово отопление.
Има няколко схеми за свързване на устройства за отопление на вода.

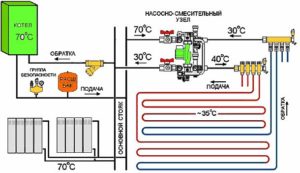

Комбинирано
Популярен и технологично осъществим метод е комбинираното отопление, което включва радиатор и подово отопление. За да инсталираме тази система обаче, ще ни е необходимо:
- бойлер;
- помпа;
- разширителен резервоар;
- колектори за радиатори и подово отопление;
- радиатори;
- тръби.
Важно е правилно да се интегрират различните отоплителни устройства, за да се гарантира тяхната ефективна работа. Основните методи за свързване на радиатори с подово отопление в една система са:
- Паралелно свързване на разпределителния блок към отоплителната система. Кръговете се вмъкват в главната линия преди радиаторите. Циркулацията на флуида се осигурява от помпа.
- Свързване с помощта на серпентини, първични или вторични. Тръбопроводът, когато е положен, образува пръстени, които се вкарват в захранващата система на няколко места. Температурата на охлаждащата течност зависи от разстоянието на серпентината от източника на топлина.
- Свързване към копланарен колектор, в крайната му точка. Водата циркулира във веригата от обща помпа, разположена в помещението с генератора. Системата за подово отопление има приоритет при подаване на топла вода.
- Използването на хидравличен разпределителен блок е отличен вариант, ако има множество отоплителни устройства с различна дължина на подовите контури и дебит на водата. Този дизайн изисква и копланарен колектор.
- Локална връзка чрез unibox, използваща паралелна верига. Подходяща за малки пространства, като бани и коридори.

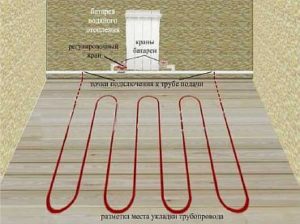

Свързване към радиатор
Често срещан метод за захранване на подово отопление от радиатори. При тази система температурата на водата в подовото отопление е пряко свързана с температурата на водата в радиатора.
Разберете максимална и оптимална температура на охлаждащата течност в система за подово отопление.
За да изградите тази система, ви е необходима главна линия с подаваща и връщаща линия, както и подови тръби и unibox. Тъй като водата в радиатора се нагрява до 80 градуса по Целзий, се препоръчва свързването на подовите контури към връщащата линия.
Unibox - дизайн, видове и принцип на работа, предимства на употреба, монтаж „Направи си сам“.
От котела
Това е прост вариант: инсталираният бойлер е проектиран само за загряване на вода за подово отопление, така че не са необходими регулатори.
Съвременният газов котел може да регулира температурата автоматично; просто задайте желаната температура на контролния панел. Дори при двупроводна система, където котелът загрява вода както за радиатори, така и за подово отопление, температурата за всеки компонент може лесно да се регулира с помощта на автоматизацията на котела.
При използване на котел на твърдо гориво е необходим компенсационен резервоар. Температурата и налягането се регулират чрез монтиране на предпазен блок върху резервоара, който се състои от манометър, обезвъздушителен клапан и термостат.
За ваша информация! Работата на подово отопление с вода се влияе от разположението на тръбите - Разберете какви видове инсталационни схеми има, както и методи за свързване на подово отоплениеПри дизайн тип „змия“ нагряването ще бъде неравномерно, с топли и студени точки. Дизайнът тип „охлюв“ осигурява равномерно нагряване.
Температурни условия
Хидравличното подово отопление работи различно от другите отоплителни устройства. Основната разлика е нивото на нагряване на охлаждащата течност. Радиаторите се захранват с вода, загрята до 80 градуса по Целзий, докато хидравличното подово отопление достига максимум 42 градуса по Целзий. При тази температура повърхността на пода ще се нагрее до 26 градуса по Целзий.
Има два метода за регулиране на температурата на подово отопление с вода:
- Чрез контролиране на дебита в точката на подаване на колектора чрез смесване на отпадъчни води, това се постига с помощта на трипътен вентил с термостатична глава. Работата му се основава на температурата на водата, а не на температурата на въздуха, осигурявайки постоянен обем консумирана течност, дори при леки температурни колебания.
- Чрез ограничаване на потока на загрята охлаждаща течност в тръбите. Това също изисква термостатичен вентил, който се поставя на трипътния вентил и се използва за спиране на обратния поток. Подаващият и обратният вентили са свързани към байпас, през който потокът се регулира от ограничителния вентил. Тъй като подовото отопление е инертно, водата се подава към тръбите с номинална температура, а варира само нейната консумация.
И при двата метода термостатичната глава работи въз основа на температурата на връщащата се вода.

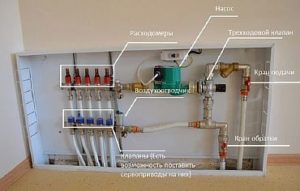

Правила за запълване на системата
Невъзможно е правилно да се конфигурира водна система, ако обемът на течността в тръбопровода се колебае сам по себе си. Това може да се случи, ако в системата има въздух. Вижте инструкциите как сами да обезвъздушите подово отопление.Ето защо е важно както професионално да се монтира конструкцията, така и правилно да се запълни.
За да се осигури правилно пълнене на системата, и двата колекторни тръбопровода трябва да бъдат оборудвани с автоматични обезвъздушителни отвори. Контурите на подовото отопление трябва да се пълнят отделно от другите отоплителни тела. Генераторът и радиаторите трябва да се напълнят предварително. Преди пълнене, входните клапани на колектора трябва да бъдат затворени.
За да стартирате правилно пода, трябва да свържете маркуч от водопровода или помпата към захранващия клапан и маркуч за изпускане на въздух към връщащата линия.
Пълненето на системата за подово отопление трябва да започне с колектора и неговите разпределителни устройства. За целта отворете напълно входящите вентили на разходомерите и в този момент затворете връщащите вентили.
Контурите се пълнят един по един, като водата се изпуска от обезвъздушителния маркуч, докато тя излезе бистра и без въздушни мехурчета. Водата трябва да се изпуска с леко налягане, за да се осигури по-равномерно отделяне на въздуха от тръбите. След като всички контури се напълнят, устройството може да се включи.
Работа с разходомери на колектори
Балансирането на система за подово отопление включва определяне на необходимите стандарти за всеки контур. Количеството вода, необходимо за охлаждане на охлаждащата течност, докато преминава през контура, варира в зависимост от размера на подовия контур. Обемът на течността, преминала през контура, представлява нейното топлинно натоварване.
Често се препоръчва дебитът на охлаждащата течност да се определя въз основа на мощността на помпата, което означава, че обемът на входящата течност се разделя пропорционално на дължината на контурите. Този метод обаче трябва да се избягва, тъй като е трудно точно да се изчисли размерът на всяка серпентина, използвайки този метод.
Освен това, изчисленията, използващи този метод, водят до несъответствие между налягането в контурите и изчислената стойност, което прави невъзможно коригирането на дизайна.
Аз самият Регулирането на разходомерите е лесно – ето статия с инструкции стъпка по стъпкаДебитът на устройството се регулира в зависимост от модела, чрез завъртане на корпуса или стеблото с ключ. Устройството показва количеството течаща вода в литри в минута; просто задайте желаната стойност.
Регулирането на дебита на един контур обикновено влияе върху останалите. Следователно процесът трябва да се повтаря последователно за всеки разходомер. Значителните повреди показват, че клапаните или циркулационната помпа не работят правилно.
Методи за регулиране на температурата на подово отопление
За да се постигнат необходимите температурни стойности, които отговарят на стандартните стандарти, устройството трябва да бъде конфигурирано.
Правилното регулиране на подовото отопление е възможно в зависимост от типа помещение. Подходящият температурен диапазон за жилищни помещения е от 20 до 28 градуса по Целзий. За кухни, коридори и бани подходящият температурен диапазон е от 19 до 24 градуса по Целзий.
Моля, обърнете внимание! Допустимото ниво на влажност на закрито е 60%, но 40–50% се счита за оптимално.
Основната цел на регулирането е да се осигури постоянна температурна разлика между входа и изхода. За да се определи тази температурна разлика, се вземат предвид дебелината и материалът на замазката, както и разстоянието между тръбите.
Инсталираното оборудване влияе върху методите за регулиране на проекта, които могат да бъдат механични или автоматични. Устройството, отговорно за водния поток, се регулира, което може да се осъществи чрез смесване на гореща и охладена охлаждаща течност или чрез ограничаването ѝ.

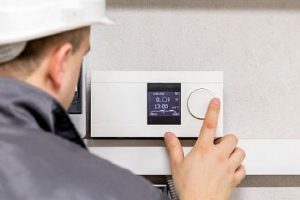

Автоматично регулиране
Ако подовото отопление се управлява автоматично, основните елементи за управление са термостатичната глава RTL или unibox вентилът. Нивото на подово отопление зависи от зададената стойност; колкото по-висока е стойността, толкова по-горещ ще бъде флуидът, преминаващ през тръбите, и следователно толкова по-топъл ще бъде подът.
Как автоматично да регулирате подово отопление с вода - това може да се направи по два начина:
- С помощта на термостатично саморегулиращо се устройство, регулирането се извършва с помощта на клапани или кран с глави.
- С помощта на електронна система, тя включва електрически термометър, контролер и електрически задвижвания.
Електронните устройства за управление са скъпи, но ви позволяват да програмирате подово отопление и да го настройвате за оптимална и ефективна работа.
На пазара има много компании, предлагащи електронни регулатори, но най-популярни са продуктите на Uponor.

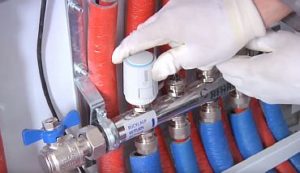

Ръчно изравняване на температурата
Процесът на ръчна настройка е прост, но отнема време. Температурата на нагряване на водата се регулира чрез отваряне или затваряне на клапаните. Процесът е значително опростен чрез използването на устройство, което контролира потока към всеки клон.
За ваша информация! Подовото отопление ще функционира ефективно с ръчни настройки – при интензивна циркулация на водата в тръбопровода, това може да се постигне с помощта на отделна термопомпа.
Преди да регулирате температурата в система за подово отопление с вода, уверете се, че системата е пълна и без въздушни мехурчета. Регулирането включва подаване на охлаждаща течност във всяка серпентина и задаване на нейния дебит. Това се прави, като се вземе предвид разликата в температурата на потока между входа и изхода. Тази процедура трябва да се извършва ежегодно.
Важно! Температурите на входящия и изходящия охлаждащ агент във всички контури трябва да бъдат приблизително еднакви; допустимата разлика е 5–15 градуса.
Мониторингът на процеса на регулиране на водния под се улеснява с помощта на термометър, лазерен или електрически. Това значително ще намали времето за настройка.
Хидравлична система за нивелиране
Подовото отопление е надеждна и безопасна система. Но за да се гарантира истинската му ефективност, е необходима правилна настройка. За регулиране на подовото отопление в частен дом е най-добре да се монтира колектор, оборудван с разходомери и работно налягане от 6 бара. Ако къщата е оборудвана с централно отопление, този капацитет е недостатъчен.
Ако колекторът има серво задвижвания, водният поток се регулира автоматично, когато е необходимо. Въпреки това, предварителни настройки все още ще са необходими. Без такова задвижване, подобни настройки са абсолютно необходими.
Дебитът на охлаждащата течност може да се изчисли по формулата:
Добро = Q/(1.163*Δt), където
- Добро — специфичен обем вода на м²;
- Q — индикатор за захранване на пода;
- Δt е разликата в температурата на охлаждащата течност на входа и изхода;
- 1,163 е корекционният коефициент.
За да изчислите допълнително обема на течността, която преминава през контура, умножете специфичния дебит по площта на повърхността.
Най-простият вариант за извършване на хидронивелиране:
- изчислете обема на водата за всеки контур, като умножите площта на пода, където е положен контурът, по 8,6 (средна стойност);
- стартирайте помпата на първа скорост;
- настройте термичната глава на 30 градуса;
- проверете дали течността тече свободно през контурите и дали целият въздух е излязъл;
- Регулирайте дебитомера на всеки кръг, за да получите стойност, равна на изчисления от вас дебит на водата.
Горните стъпки са предварителна настройка, което означава, че по време на действителната работа на подово отопление ще са необходими допълнителни настройки, като се вземат предвид личните предпочитания за комфорт.
Възможности на трипътния вентил
Ако на гребена има трипътен клапан, след което настройката се извършва с помощта на серво задвижване. Смесителният вентил ще контролира параметрите. По време на този процес трипътният вентил може да се завърта толкова често, колкото е необходимо. Регулирането на смесителния вентил обаче е по-трудно.
Защо е необходимо? Гребен за подово отопление, нека разгледаме неговия дизайн и принцип на работаКак да изберем, инструкции със снимки и видеоклипове за това как да инсталираме и конфигурираме или да го направим сами.
Друг вариант за регулиране на подовото отопление е използването на модулен смесител, който се състои от:
- трипътен вентил;
- термометър;
- байпас;
- помпа за циркулация на течности;
- термостатична глава;
- реле.
Този комплект не е евтин, но е много ефективен. Задължително изискване за функционирането на този модул е европейският монтаж.
Друг метод за регулиране на подовото отопление е инсталирането на серво задвижване и термостат. Термостатът уведомява серво задвижването, когато температурата в помещението падне и задейства потока на загрята охлаждаща течност. Този метод работи дори ако сами сглобявате колектора.
Подовото отопление е сложна система и ако решите да инсталирате такова в дома си, трябва да разберете, че инсталирането на системата не е достатъчно; то изисква и периодични настройки съгласно инструкциите. Изключително важно е да разберете този процес, в противен случай подът няма да отговори на вашите очаквания.
