Подовото отопление набира популярност и с основание, тъй като създава комфорт в дома, без да заема ценно място. За тази отоплителна система използват се устройства, които могат да ограничат степента на нагряване на охлаждащата течност до не повече от 55 градуса.
Такива конструкции обаче заемат много място и са предназначени за подово отопление в големи пространства. Те не са подходящи за по-малки пространства (бани, тоалетни), затова за тях се препоръчва опростен модул, наречен unibox.
В тази статия ще научите какво представлява unibox за подово отопление, за какво се използва, как работи и как да го инсталирате при инсталиране на хидравличен под в жилищна сграда.
Какво е унибокс и защо е необходим?
Унибоксът е вентил, предназначен да регулира температурата в система за подово отопление. Това се постига чрез ограничаване на потока на връщащия се топлоносител.
Unibox традиционно се използва в двутръбни отоплителни системи. Може да се използва и в еднотръбни системи. Препоръчва се за монтаж на подово отопление в помещения до 20 м². Стандартните диаметри на тръбите варират от 1,6 до 2,0 мм, с дължина 200 мм.
Въз основа на практическото приложение са разработени редица правила за използване на unibox за подово отопление, които изискват специално внимание:
- Тръбопроводът трябва да бъде положен така, че захранващите и връщащите тръби да са разположени във формата на „охлюв“ в замазката.
- Unibox е проектиран за един контур, но ако е необходимо да се инсталират два контура, връзката трябва да е от една точка (тройник) и те трябва да са с еднакъв размер.
Unibox е подходящ и за комбинирани системи – панелни и радиаторни.
Устройство
Unibox е монтажна кутия, съдържаща компонентите. Размерът ѝ варира в зависимост от модела, от 135 до 190 мм. Ширината (145 мм) и дълбочината (57 мм) са еднакви за всички устройства.
Комплектът за подово отопление Oventrop Unibox включва:
- месингово тяло - вътре е монтиран двупосочен вентил с термостат, предназначен за регулиране на нивото на температурата;
- Кран Mayevsky - има вентилационен отвор, капак и резба за свързване на цангови фитинги.
Предната страна на монтажната кутия е оборудвана с регулатор на температурата.
Видове
Oventrop предлага 18 модела unibox за подово отопление. Най-разпространеният монтажен модул е Unibox RTL-K. Този модул се препоръчва за регулиране на отоплението в малки помещения, където не е необходима пълноценна смесителна и разпределителна система. Свързването към подовото отопление се осъществява с помощта на конус с ¾ ширина.
Има няколко модификации на това монтажно устройство:
- Без термостат K – този модел няма възможност за контролиране на климата в помещението чрез въздух. Трябва да се монтира спирателен или регулиращ вентил.
- Без термостат RTL е невъзможно да се контролира климатът с помощта на охлаждащата течност. Необходим е също регулиращ или спирателен вентил.
Принцип на действие
Принципът на действие на унибокс се различава от този на колектор. Ако се използва помпено-разпределителен блок, охлаждащата течност тече от два потока и се смесва до желаната температура.

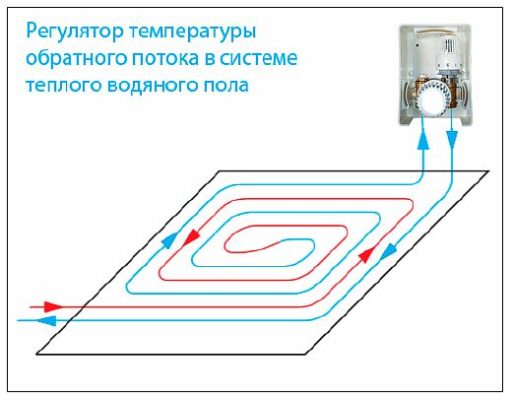

Контролерът не смесва топла и охладена вода. Загрятата охлаждаща течност се подава към главната линия на системата за подово отопление през тройник. Докато се движи през тръбопровода на системата за подово отопление към unibox (термостатична глава RTL), тя се охлажда.
Температурата, която трябва да се поддържа, се настройва на термостатичната глава. Регулирането на температурата варира от 10 до 50 градуса.
Според зададената температура, вентилът ограничава потока на охлаждащата течност на изхода на контура на подовото отопление. Горещият охлаждащ агент се подава към пода на порции, предотвратявайки прегряването на системата. Този термостатичен вентил рядко се регулира по време на работа.
Следва термична глава-KТой реагира на температурата на въздуха в помещението. Ако е необходимо, този вентил може да изключи потока, преминал през първия. К-вентилът се използва за регулиране на работата на пода. Температурният му диапазон е от 7 до 28 градуса по Целзий.
Плюсове и минуси на използването
Дизайнът на unibox е прост и малък, но въпреки това има много технически предимства:
- лекота на регулиране;
- отлично дизайнерско решение;
- възможност за свързване към тръби от всякакъв тип;
- наличието на защитна кутия - изпълнява функцията на изолация;
- не изисква допълнителна енергия за работа;
- лесен монтаж;
- наличието на вентилационен отвор;
- е способен да създаде уют в дома.
Експертите и потребителите не отбелязват никакви съществени недостатъци в това оборудване.
Характеристики на операцията
Принципът на действие на всички модели unibox е един и същ:
- Една верига е не повече от 100 метра;
- Препоръчителният диаметър на тръбопровода е 16 мм;
- Входна температура - максимум 70 градуса;
- Инсталиране на устройството в контакта.
Важно е налягането да се изчисли правилно; то трябва да е в рамките на 10 бара, не повече, допустимата разлика в налягането е 1 бар.
Аналози
Аналозите на Oventrop Unibox включват термостатни глави с обратен поток от Herz и Heimeier, които имат съкращението RTL, и:
- Valtec - VT. ICBOX-1.0, 2.0 и 5.0.
- Meibes — RTL-I (вътрешен термостат); RTL-A (външен термостат); RTL-КУТИЯ TH; RTL SI; RTL ER-TH; ER-RTL.
- Вентил Danfoss: FHV-R и FHV-A.
За регулиране на температурата на връщащата се охлаждаща течност е подходящ термостатът FJVR или термостатичното устройство FTC, което има дистанционен сензор.
Инсталация
Свързването на монтажната кутия unibox към системата за подово отопление изглежда така:
- Започнете с избор на място за устройството и маркиране на стените. Unibox трябва да бъде разположен на поне 20 см над пода. В идеалния случай, той трябва да е на едно ниво с другите ключове, далеч от източници на топлина и течение. Устройството също трябва да е защитено от пряка слънчева светлина.
- След това трябва да направите канали за тръбите и вдлъбнатина за устройството. Вдлъбнатината в стената за устройството трябва да е с 2-3 см по-голяма от самата кутия; това ще позволи закрепването ѝ с гипс.

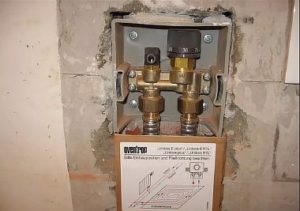

- След това монтирайте монтажната кутия в подготвената ниша. При закрепване на устройството, то трябва да бъде разположено хоризонтално, което лесно се проверява с нивелир. Отворената страна, където ще се свързват тръбите, трябва да е обърната надолу. Стандартната дълбочина на монтаж на кутията е 1–2 см от ръба на стената до устройството. По-голямо разстояние е приемливо, тъй като дългите водачи на устройството позволяват предната стена да покрие до 6 см пространство. Капакът на устройството трябва да е наравно със стената.

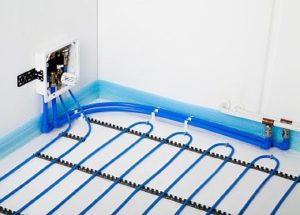

- След като unibox е монтиран, можете да започнете с монтажа на тръбите и свързването им. Тръбите пренасят топлина във всички посоки, дори надолу. Следователно, за да избегнете загуба на топлина, поставете изолацията върху основата, преди да монтирате тръбите.
Има два варианта за свързване на подово отопление към unibox: чрез прес-муфа или прес-фитинг. При изливане на бетонна замазка в тръбите се препоръчват прес-муфи, тъй като не изискват допълнително навинтване.
- Последният етап е изливане на замазката и запечатване на жлебовете в стената. Едва след като бетонът изсъхне, след 21 дни, може да се положи подовата настилка и системата да се включи.
Както виждате, unibox е просто устройство, но при липса на разпределителен колектор в система за подово отопление с вода, той играе съществена роля за нейната ефективност. Ето защо, преди да закупите разпределителен колектор, прочетете инструкциите за монтаж и неговите функции и устройството ще ви служи добре години наред.
