Смесителен възел за подово отопление

Подовото отопление набира популярност в наши дни, предлагайки усещане за комфорт. За да функционира този вид отопление ефективно обаче, е необходим помпено-смесителен агрегат. Той позволява поддържането на оптимална температура на охлаждащата течност и регулирането на нейния поток към отоплителните контури.

Затова решихме да обсъдим съществуващите помпено-смесителни агрегати и техните компоненти. Ще научите как сами да сглобите смесителен агрегат за подово отопление, както и как да го инсталирате и настроите.

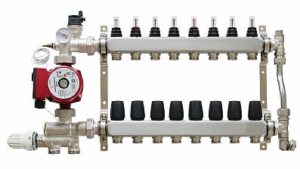

Снимка - Помпен и смесителен агрегат
Помпено-смесителен агрегат

Функции

Използването на термосмесителен агрегат при инсталиране на подово отопление ви позволява да създадете независима система за отопление на вода с възможност за регулиране на температурата на охлаждащата течност.

Хидравличното подово отопление е нискотемпературна система. Водата, подавана към тръбите за подово отопление, не трябва да е по-гореща от 55°C. Тъй като тази система често е свързана към радиатор или бойлер, където температурата на водата е много по-висока, е необходим специален смесителен модул.

Именно в този агрегат охладената охлаждаща течност от връщащата линия се смесва с горещата вода, идваща от източника на отопление, до необходимото ниво.

Това устройство за смесване на вода също така контролира обема на охлаждащата течност, постъпваща във всеки контур.

Принцип на действие

Основният принцип на действие на всяко помпено-смесително устройство е един и същ. Загрятата охлаждаща течност, движеща се от източника, преминава през термостат, където се регистрира температурата ѝ. След това водата постъпва в предпазния клапан, където температурата ѝ се регулира чрез отваряне и затваряне на главата на клапана.

Ако температурата на охлаждащата течност надвиши предварително зададена стойност, предпазният клапан се отваря и се добавя охладена вода от връщащата линия. Когато се достигне желаната температура, подаването се спира.

Помпа е отговорна за циркулацията на течността в хидравличния агрегат; равномерността на нагряване на подовата повърхност зависи от нейната работа.

Области на приложение

Необходимостта от помпено-смесителна единица възниква, когато водата е охлаждащата течност. Нека разберем в кои случаи се случва това.

  1. Ако подовото отопление с вода е свързано към централната отоплителна система, това е така, защото температурата на водата в централизираната система надвишава необходимото ниво за подово отопление.
  2. При свързване от бойлер, който не работи с връщане от +55 и по-долу - това са всички бойлери на твърдо гориво и такива, работещи на газ.

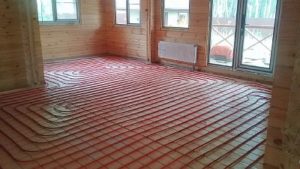

  3. Ако главната линия има два или повече контура с различни температури (подово отопление с радиатори).

Видове

Всички помпени и смесителни агрегати са разделени според вида на работния елемент:

  • С трипътен вентил — се инсталират в големи помещения, тъй като устройството може да обработва голям обем вода. Този смесителен тройник обикновено е свързан с външен температурен сензор, което позволява регулиране на нивото на отопление въз основа на външната температура. Регулирането се осъществява с помощта на клапа, разположена на съединението на подаващата и връщащата тръба. Обикновено се използва последователен дизайн.

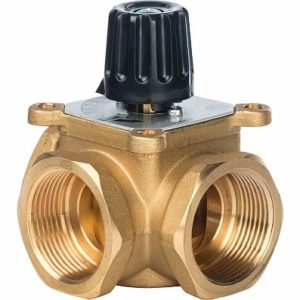

Снимка - Трипътен вентил
Трипътен вентил
  • С двупосочно — Препоръчва се за помещения до 200 м², може да се свързва както паралелно, така и последователно със смесителна конфигурация. Вентилът има термостатична глава със сензор, който следи температурата и изключва подаването на топла вода, когато температурата надвиши това ниво. Обемът на течността, който този дизайн може да обработва, е малък, така че процесът на регулиране е плавен.

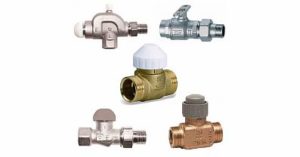

Снимка - Двупътен вентил
Двупътен вентил
  • Комбинирано — комбинирайте вентил и балансиращ възел. Тази опция обаче рядко се използва при подово отопление.

Схеми на помпени и смесителни агрегати

Помпено-смесителните агрегати се сглобяват по няколко начина, като разликата се състои в свързването на помпата и конструкцията на клапана.

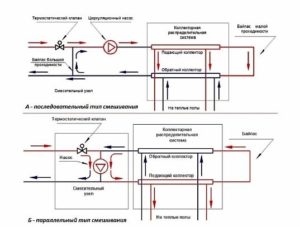

Снимка - Диаграми за свързване на възли
Диаграми за свързване на възли
Помпа-смесителна единица за подово отопление.

С последователно свързване на помпата

Когато помпата е включена, последователната верига само подготвя охлаждащата течност и осигурява нейното движение през контурите. Въпреки необходимостта от две отделни устройства за изпомпване на течност през първичния и вторичния контур, тази верига е технологично по-напреднала.

Той предлага по-висока производителност от паралелната връзка. Поради това, професионалистите често използват тази опция при инсталиране на подово отопление.

Въпреки това, за да работи подът ефективно при този тип инсталация, правилното изчисление и регулиране, както и точността на чертежа, играят важна роля.

С паралел

Предимството на паралелната система е, че е необходимо само едно устройство за изпомпване на вода през двата кръга. Това значително опростява процеса на инсталиране, но е необходим по-мощен агрегат.

Ако смесителният възел се проектира за малка отоплителна система, се препоръчва паралелно разположение. Тъй като самостоятелното сглобяване на този дизайн е по-малко вероятно да причини проблеми, е по-лесно да се избегнат сериозни грешки. Този дизайн обаче е неподходящ за по-големи системи за подово отопление поради ниската си производителност и ефективност.

Кой миксер е по-добре да избера?

При избора на термостатичен смесител е важно да се вземат предвид характеристиките на отоплителното устройство. При избора на разпределително оборудване, вземете предвид метода на смесване - централен или страничен.

Ако площта е голяма, с няколко отделни кръга, е необходим смесителен блок с трипътен вентил. Този блок се справя перфектно с големи обеми течност. За под с един кръг е подходящ колектор с двупътен смесител.

Можете сами да си направите помпено-смесителна система за подово отопление, но ако купувате готова, препоръчваме тези модели:

  1. VT.COMBI и VT.COMBI.S са предназначени за приготвяне на нискотемпературна охлаждаща течност. Използва се двупътен вентил, управляван от термостатична глава или серво задвижване. Температурен сензор не е включен и трябва да се закупи отделно.
  2. VT.COMBI — устройството е оборудвано с балансиращ вентил, който се използва за регулиране на налягането в системата.
  3. VT.COMBI.S — този модел колектор NSU може да се свърже както към входа, така и към изхода. Следователно, може да се използва както с радиаторни, така и с термопомпени отоплителни системи.
  4. VT.DUAL — механизмът се състои от два модула (помпа и термостат), с разпределителен колектор, разположен между тях. Смесването се осъществява чрез трипътен вентил с термостатична глава.

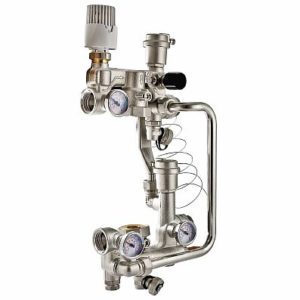

Снимка - NSU VT.COMBI.S
NSU VT.COMBI.S

Това са доказани модели и е по-добре да ги купите.

Оборудване

Смесителният блок е сложен механизъм, отговорен за поддържането на стабилна температура на водата и осигуряването на нейната непрекъсната циркулация. Той е част от колекторния блок и се състои от редица механизми.

Помпа

Основната функция на помпата е да създава постоянен поток вода през тръбопровода. Тя доставя и връща вода през колектора и подовите сифони. Ключовите ѝ показатели за ефективност са налягане и дебит.

Когато е правилно оразмерена, помпата ще преодолее хидравличното съпротивление в подовата линия. Препоръчително е да се използва устройство с автоматичен селектор на режим.

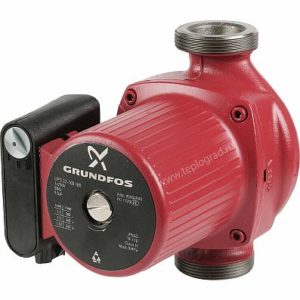

Снимка - Циркулационна помпа
Циркулационна помпа

Регулатор на дебита

Разходомерите са:

  1. Балансиращият вентил на първичния контур (поплавъчен вентил) контролира количеството охлаждаща течност, постъпващо в главния тръбопровод от първичния високотемпературен източник. Дебитът се регулира от неговия капацитет. Регулирането се извършва чрез вентил с глава, която се завърта с ключ. Регулирането се извършва и чрез термостатен вентил, управляван от дистанционен сензор.
  2. Балансиращият вентил на вторичния кръг се регулира въз основа на размера на отопляваната площ. Отварянето и затварянето на регулиращия вентил променя пропорциите на нагрятите и охладените потоци. Затварянето на балансиращия вентил на връщащата линия на вторичния кръг увеличава потока на гореща охлаждаща течност от котела, което увеличава топлопроводимостта.

Степента на отваряне се регулира с помощта на скала, маркирана върху колбата. Тази скала определя дебита на устройството в кубически метри на час.

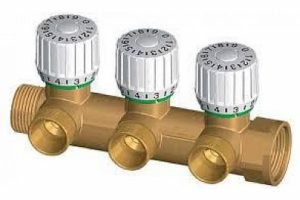

Снимка - Балансиращ вентил
Балансиращ вентил

Байпасен вентил

Байпас, съчетан с байпасен вентил, осигурява непрекъсната работа на помпеното оборудване, когато е активен резервен режим - когато циркулацията на флуида в подовата тръба е напълно или частично прекъсната. Това може да се случи, ако вентилите на разпределителния колектор са затворени ръчно или с помощта на вентили.

В резултат на това съпротивлението на водния поток се увеличава, както и натоварването на механизма. Налягането в системата се увеличава и байпасният клапан се отваря.

Охлаждащата течност протича през байпасните тръби и помпата, като по този начин затваря малкия циркулационен контур. Това елиминира аварийни ситуации.

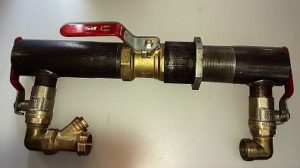

Снимка — Байпас
Байпас

Спомагателни елементи

Спомагателните елементи също са отговорни за наблюдението и поддържането на ефективната работа на помпено-смесителната система. Те включват:

  • термометър - контролира температурата на охлаждащата течност;
  • вентилационен отвор - през него въздухът се отстранява от системата;

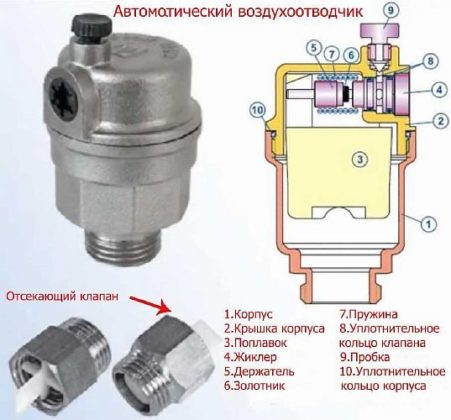

Снимка - Въздушен отвор
Въздушен отвор
  • дренажни кранове, предназначението им е да оттичат вода;
  • Възвратен сферичен кран - предотвратява движението на охлаждащата течност в обратна посока.

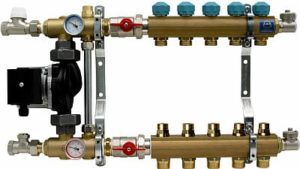

Колекторен блок

Колекторната група е мястото, където се свързват кръговете на подовото отопление и е проектирана за определен брой разклонения. Тя включва гребен за подаване и връщане.

Изработка на смесителен блок със собствените си ръце

Когато инсталирате подово отопление, можете да изберете готов помпено-смесителен агрегат. Ако обаче искате сами да изградите бюджетен агрегат, ще ви преведем през процеса стъпка по стъпка.

Преди да започнете работа, трябва да се запасите с: мрежест филтър, трипътен термостатичен Възвратен клапан, два термометъра, циркулационна помпа, обезвъздушител, два тройника, два изпускателни клапана и сферични кранове. Включени са и колектори - един за захранващата линия със сферични кранове и един за връщащата линия с регулатори.

Освен това, броят на контурите на пода с топла вода трябва да е равен на броя на изходите на колектора.

Инструкции за сглобяване стъпка по стъпка:

  • Монтираме мрежест филтър към сферичния захранващ клапан, след което монтираме ъгъл.
Снимка - Завинтваме филтъра към подаващото устройство
Завинтваме филтъра към захранването
  • Завинтваме трипътен термостатичен смесителен вентил към ъгъла.

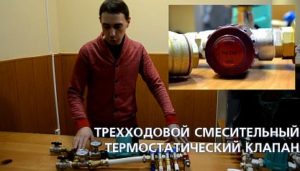

Снимка - Монтаж на трипътен вентил
Монтаж на трипътен вентил
  • Завинтваме възвратен клапан към смесителя, от страната, където ще бъде свързана връщащата линия - без него устройството няма да работи правилно.

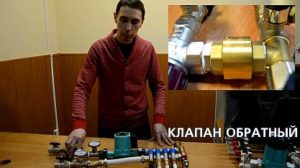

Снимка - Свързване на възвратния клапан
Свързваме възвратния клапан
  • Монтираме термометри на връщащата линия и на средния изход на смесителния блок.
Снимка - Поставяне на термометри
Поправяме термометрите
  • Свързваме циркулационната помпа към термометъра, който тече от захранващата тръба. Правото разстояние от термометъра до помпата и от помпата до колектора трябва да е равно на 10 пъти диаметъра на захранващата тръба.
Снимка - Монтаж на помпата
Монтиране на помпата
  • След това монтираме колекторите, които са закрепени към специална скоба. Свързваме захранващ колектор със сферични кранове към помпата, а връщащият колектор ще има контролни клапани.
Снимка - Монтаж на колекторен модул
Инсталираме колекторна група
  • Завинтваме тройници към крайния изход на захранващите и връщащите колектори, към които е прикрепен обезвъздушителен отвор.

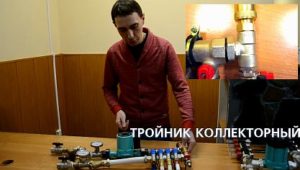

Снимка - Свързване на тройниците
Свързване на тройниците
  • Монтираме вентилационен отвор.
  • Монтираме сферични кранове за източване на страничните изходи на двата тройника. Те са необходими за пълнене и източване на системата.

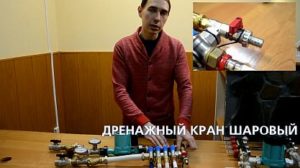

Снимка - Монтиране на дренажните клапани
  • Свържете секция от полипропиленова или металопластична тръба към обратния колектор. Дължината ѝ трябва да е равна на разстоянието от захранващия колектор до термометъра.
Снимка - Прикрепяме секция от тръба към връщащата линия
Свързваме секция от тръба към връщащата линия
  • Между тази част от тръбата и термометъра за връщане поставяме втория мрежест филтър.
Снимка - Инсталиране на втория филтър
Инсталиране на втория филтър
  • Завинтваме сферичен кран към възвратния клапан.

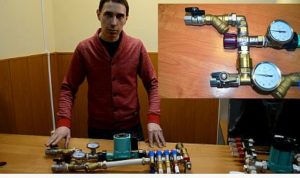

Снимка - Свързване на обратния клапан
Свързване на обратния кран

Резултатът е прост, евтин модел на домашно приготвен помпено-смесителен агрегат за подово отопление.

Снимка - Завършен възел
Готов възел

Монтаж на смесителен агрегат

Преди да инсталирате разпределителния блок, трябва да определите местоположението му. Той може да бъде инсталиран в помещението, където ще бъде монтиран подът, или в котелното помещение на частен дом.

Уредът може да се монтира директно на стената или в метален шкаф, вграден в ниша на стената. Той е оборудван с регулируеми водачи и врати. Колектор, поместен в такъв шкаф, изглежда естетически приятен, но не е евтин. Важно е всички електрически уреди да са заземени и уредът да е лесно достъпен.

Смесителят трябва да бъде монтиран в най-високата точка на системата; това ще улесни излизането на въздух от него.

Помпено-смесителният агрегат се монтира в следната последователност:

  • Подготвя се ниша, в която се поставя шкафът за разпределителни колектори.

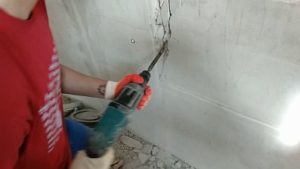

Снимка - Изработване на ниша за гардероб
Изработване на ниша за гардероб

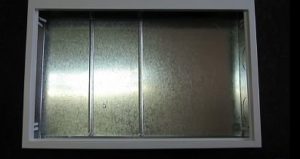

Снимка - Монтаж на шкаф
Монтиране на шкаф
  • Смесителният и разпределителен блок е монтиран в шкафа.

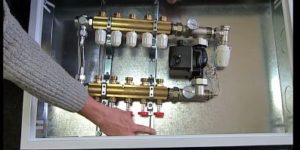

Снимка - Монтиране на помпено-смесителния агрегат
Закрепваме помпено-смесителния агрегат
  • Съответните тръби от котела са свързани към сферичните кранове на колектора.

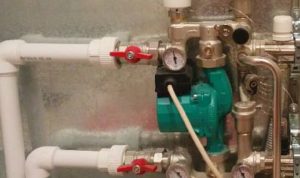

Снимка - Свързване на колектора към захранването
Свързваме колектора към захранването
  • Тръбопроводите на контура на пода се завинтват към гребенните изходи.

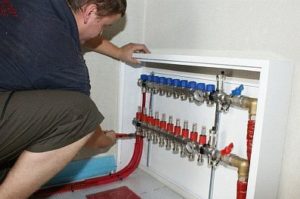

Снимка - Свързване на подовите тръби
Свързване на подовия тръбопровод

Хидравличната система за подово отопление е инсталирана и може да се провери нейното качество за течове. Едва след това може да се излее замазката и да се положи довършителният материал.

Как да настроите

След инсталирането на отопляемия под и свързването му към инсталирания колектор, системата трябва да бъде конфигурирана, за да осигури комфортни условия в апартамента.

Преглед и конфигуриране на помпени и смесителни агрегати - уебинар, 23 декември 2019 г.

Регулиране на помпено-смесителното устройство:

  • Премахваме термостата, той може да повлияе на процеса на регулиране.
  • Настройваме байпасния клапан на максимално ниво, така че да не работи по време на регулирането.

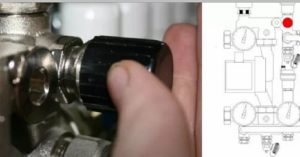

Снимка - Завъртане на клапана на максимум
Настройваме клапана на максимум
  • Нека започнем с регулирането на балансиращия вентил. Температурата на водата се определя въз основа на следните параметри: изход на котела (+95°C), вход на пода (максимум +45°C) и изход (максимум +35°C). Допустимата температурна разлика между подаващата и връщащата вода е 5-10°C, не повече. Използвайки формулата, можете да извършите прости изчисления:

Т1 - 95 - 35 = 60

Т2 - 45 - 35 = 10

K - ((60 : 10) - 1) x 0,9 = 4

Този индикатор е настроен на балансиращия вентил.

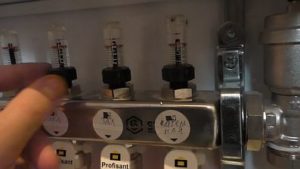

Снимка - Регулиране на балансиращите вентили
Регулиране на балансиращи вентили
  • Сега пристъпваме към регулиране на помпата. Тя се настройва на минимална мощност и постепенно се увеличава, докато се достигне необходимото ниво на налягане.
  • Регулираме байпасния клапан. Той е настроен на стойност с 10% по-висока от максималното работно налягане.

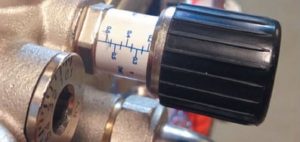

Снимка - Настройка на байпасния клапан
Настройка на байпасния вентил

Ако подово отопление има няколко вериги, е необходимо да се регулира всяка верига по този начин.

Помпено-смесителният агрегат е „сърцето“ на хидравличните подови отоплителни системи; без него те няма да работят ефективно или да осигуряват пълна топлинна мощност. Следователно, при инсталиране на подово отопление с множество кръгове, този механизъм е задължителен. Дали да го закупите или да го сглобите сами, зависи от вас.
