Монтаж на колектор за подово отопление „Направи си сам“: схема на свързване и настройка

Традиционните радиаторни отоплителни системи дълго време бяха единственият източник на топлина, но днес те се заменят от подово отопление. Подовото отопление се предлага както в електрически, така и в хидравлични варианти. Ключът към ефективното хидравлично отопление е наличието на колектор и правилният му монтаж.

Тази статия ще бъде полезна за тези, които планират да инсталират подово отопление в дома си и сами да монтират колектора. Ще обсъдим различните видове оборудване, техния дизайн и методи на монтаж.

Защо ви е нужен колектор?

По същество, колекторът е тръба с отвори за вход и изход на охлаждащата течност; нарича се още разпределителен и смесителен възел. Неговата функция е да поддържа необходимото ниво на температура в системата и да контролира водния поток.

Устройството е проектирано да смесва вода, идваща от бойлера, където се нагрява, с охладена течност, идваща от връщащата линия, до необходимото ниво за подово отопление. В крайна сметка, охлаждащата течност в бойлера обикновено се нагрява до 90 градуса по Целзий, което е висока температура за подово отопление.

Изисква се температура от 40–45°C, така че е необходим колектор. Ако водата тече директно от източника на топлина в кръговете, това ще доведе до прегряване и повреда на системата.

Освен това, кръговете са с различна дължина и техните изисквания за топлинна енергия варират. Следователно е необходим специален модул между котела и тръбопровода, който да разпределя потока топла вода между кръговете.

Видове и принципи на работа

Колекторните устройства се различават по материала, от който са изработени – месинг, пластмаса или неръждаема стомана. Те се различават и по вида на клапана:

1. При двуходова конструкция, охлаждащата течност се нагрява непрекъснато. Загрятата вода се подава непрекъснато, а спирателните вентили регулират обема ѝ. В резултат на това повърхността се нагрява равномерно, предотвратявайки прегряване на системата. Този модел обаче не е подходящ за помещения по-големи от 200 м².
2. С трипътен вентил - универсално оборудване, препоръчва се за големи пространства. Технологията позволява монтаж със серво задвижване (Каним ви да научите повече за серво задвижванията.) и различни системи за автоматизация. Клапанът е способен да създава оптимално работно налягане, да регулира нивото на температурата и количеството на подавана охлаждаща течност.

Видове

Освен това има 4 вида колекционери:

1. Един прост колектор е тръба със спирателни вентили и вътрешна и външна резба. Този модел е евтин, но му липсва функция за конфигуриране на системата. Монтирането на този колектор върху системи за подово отопление изисква допълнителни компоненти.
2. Оборудван с изводи от вентил за регулиране и вентили за свързване на веригите, това е китайско устройство. Често тече, но ремонтите са лесни - просто се сменява уплътнението. Разстоянието между подаващата и връщащата тръба не отговаря на европейските стандарти, така че са необходими различни аксесоари.
3. Моделът с регулиращи вентили и евроконуси е скъп. Той няма сферични вентили, но има фитинги и регулиращи вентили, които могат да бъдат оборудвани със задвижващ механизъм за регулиране на температурата в главната линия.
4. С разходомери – те са разположени на захранващата тръба на колектора, а връщащата тръба съдържа гнезда за серво задвижвания. Това устройство е предназначено за системи за подово отопление с кръгове с различна дължина; разходомерите позволяват регулиране на обема на охлаждащата течност във всеки кръг.

Всеки модел е оборудван с отвори за оттичане на вода и въздух.

Принцип на действие

Общият принцип на работа на устройството, независимо от типа на вентила (двупътен или трипътен), е да разпределя водния поток през контурите на подовото отопление, циркулиращ от помпа. Количеството охлаждаща течност, постъпващо във всеки клон, се регулира механично или автоматично от серво задвижване.

Работният процес изглежда така:

1. Охлаждащата течност, загрята до 60 - 80 градуса, се подава от източника към гребена чрез термостатичен вентил;
2. Поток от охладена вода от връщащата линия идва от разпределителя;
3. Спирателният вентил има глава, която регулира температурата на течността;
4. Двата смесени потока се подават в смесителна помпа, а след това водата се разпределя по тръбопроводите.

Когато температурата на нагряване на охлаждащата течност в главната линия падне до необходимото ниво, се добавя загрята вода от източника, което се извършва чрез дву- или трипътен вентил.

Дизайнът на колекторния шкаф

Разпределителният шкаф е конструкция, която включва помпено-смесителен агрегат и разпределителен блок.

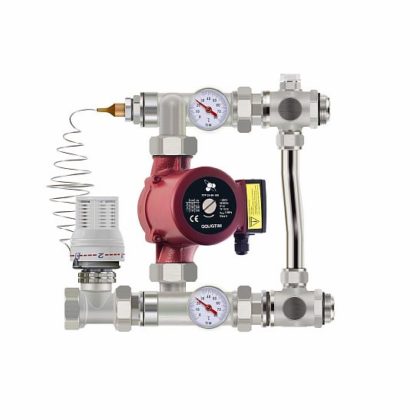

Помпено-смесителен агрегат

Този уред е предназначен да разрежда загрятата вода, постъпваща в системата за подово отопление, с използваната, охладена охлаждаща течност. Процесът на смесване се извършва от работното колело на помпата.

Помпата доставя разредената течност до желаната степен в системата. Докато се движи през тръбите, тя отделя топлина в помещението и след като се охлади, се връща в смесителния блок.

Температурата се регулира с помощта на балансиращи вентили, които регулират и потока на отпадъчните води в тръбите. За отопление на малко помещение спирателният вентил трябва да се отвори; за по-малки помещения той трябва да се затвори.

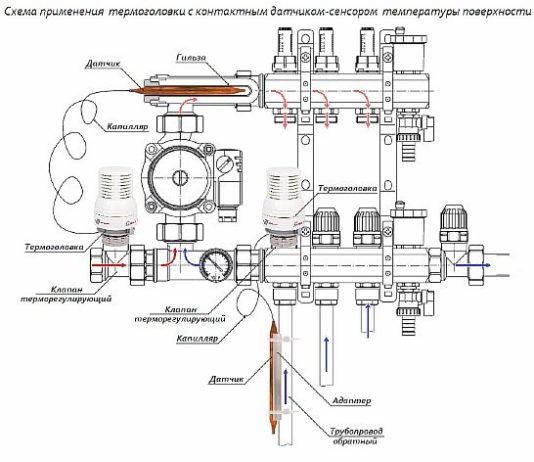

Тази система за подово отопление е оборудвана с термостатичен вентил, който контролира температурата в системата. Той отваря или затваря вентила за подаване на топла вода. Когато потокът на охлаждащата течност спре, байпасният вентил се отваря, позволявайки на течността да тече през байпаса.

При прост метод с тръбопроводно свързване, контролът на температурата е ръчен. За автоматизиране на процеса се използва задвижващ механизъм с термостат. Задвижващият механизъм получава сигнал от термостата относно стайната температура и въз основа на това отчитане отваря или затваря клапата на връщащия колектор, като по този начин регулира циркулацията на водата в пода.

Ключови показатели, характеризиращи помпено-смесителния агрегат:

• работно налягане - максимална стойност 10 бара;
• температурно ниво - +90 градуса (максимум);
• температурен диапазон: от 20 до 60 градуса.

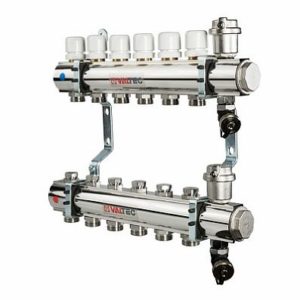

Колекторен блок

Разпределителният шкаф е оборудван с устройство, отговорно за регулиране на водния поток, който влиза в подовата тръба и се връща обратно.

Технически индикатори:

• диаметър на продукта - 1 или 1,25 инча;
• брой клонове - от 3 до 12;
• налягане (работна стойност) - 10 бара;
• Максималното ниво на нагряване на охлаждащата течност е +100 градуса.

В колекторния блок има два реда байпасиЕдиният, така нареченият директен ред, е отговорен за регулирането на обема на горещата охлаждаща течност, другият (обратният) регулира охладената вода.

Правилен монтаж на колектор за подово отопление

Сглобяването на фабрично произведен колектор е прост процес. Включено:

• разпределител с ротаметри, свързан е към захранването - има 2 или повече клона за вериги;
• връщащ гребен с термични клапани вместо разходомери;
• автоматични вентилационни отвори;
• кранове с тапи за подаване и източване на вода от тръбата за подово отопление;
• термометри за входна и изходна температура;
• Спирателни сферични кранове и скоби.

При закупуване на устройството, аксесоарите му могат да бъдат модифицирани въз основа на бюджета и начина на свързване на котела. Приемливо е да се монтира колектор без разходомери или само един термометър вместо два.

Процес на сглобяване

Фабрично произведеният модул е ​​проектиран така, че всеки може да го инсталира сам. Това означава, че разпределителните части често се продават предварително сглобени; трябва да се свържат само кръговете за подово отопление и всички спомагателни компоненти.

Оборудването трябва да се сглобява на етапи:

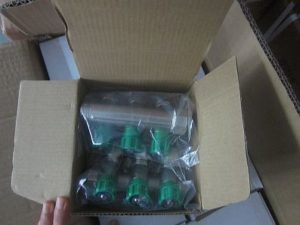

• Устройството се изважда от опаковката. Фабрично монтираните модели вече имат разходомери и клапани на подаващата и връщащата тръба. Ако устройството е разделено на няколко части, те трябва да се завинтят заедно.

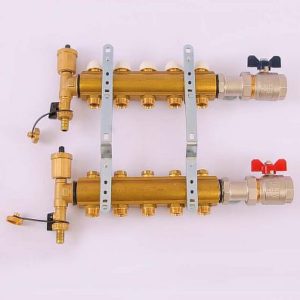

• Колекторът е закрепен към скоба, което ще позволи по-нататъшно сглобяване с по-голямо удобство.

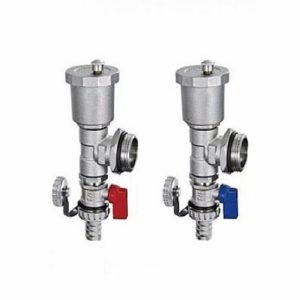

• Останалите части са прикрепени - вентилационен отвор, клапани, щепсели и контролни устройства.

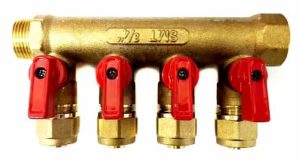

• Сферичните кранове са монтирани на връщащия колектор.

Циркулационната помпа и клапаните трябва да бъдат монтирани след като устройството е закрепено към стената.

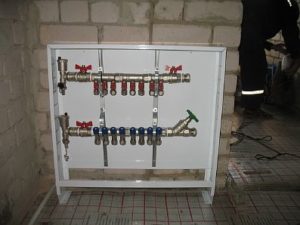

Монтаж на колектор за подово отопление

След като сглобите основните компоненти, можете да започнете монтажа и свързването на колектора за подово отопление. Процесът се състои от няколко стъпки:

• Местоположение и място за монтаж. Стандартната височина за монтаж на колектора на стената е 500–1000 мм от пода. Не трябва да се монтира по-ниско, тъй като свързването на подовите тръби към него ще бъде трудно. Освен това, колекторът трябва да бъде разположен така, че всички контури да са с еднаква дължина и лесно достъпни, за предпочитане в центъра на помещението.

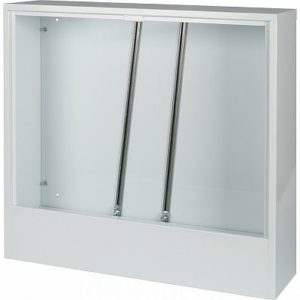

• Монтаж на разпределителния шкаф. Разпределителният шкаф се монтира на определеното място. Обикновено е с размери 1 м на 1 м, с дебелина на стените 12 см. Може да се постави в специална ниша или да се монтира директно на стената. Повърхността на стената трябва да е равна, в противен случай шкафът може да не работи правилно.

• Монтиране на гребена в кутията. Шкафът е оборудван със специални водачи, които могат да се преместват на необходимото разстояние, в зависимост от дължината на колектора. Тези водачи са оборудвани с крепежни елементи (болтове), които закрепват устройството към кутията.

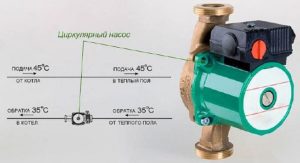

• Помпата и вентилите (дву- или трипътни) се монтират съгласно планираната схема. Първо, на захранващата тръба, идваща от котела, се монтира вентил с термоглава. След това помпата се монтира на фланци с холендрови гайки; тя трябва да бъде разположена между вентила и колектора. Не монтирайте помпата преди спирателния вентил, тъй като това ще попречи на правилното му функциониране и водният поток ще бъде неправилен.

Свързване на трансформаторната подстанция към колектора

Свържете кръговете на подовото отопление към изходите на колектора, като използвате резбова връзка с фитинг Eurocone. Евроконусът обикновено е с диаметър 17 мм, докато маркучът за подово отопление е 16 мм. Следователно, той ще трябва да бъде калибриран до този размер. След това:

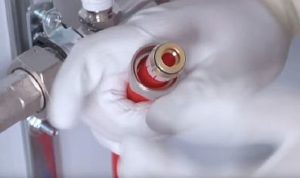

• върху тръбата трябва да се постави съединителна гайка, да се поставят компресионен пръстен и аксиална втулка;

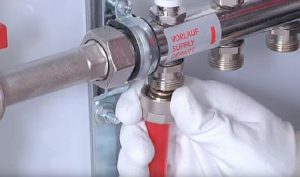

• ръчно свържете края на маркуча към гребенния фитинг;

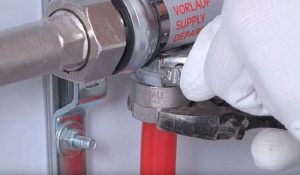

• Накрая затегнете с два гаечни ключа - единият за фиксиране на шестостенния ключ на фитинга, другият за затягане на връзката.

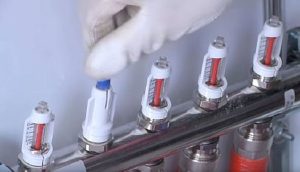

Настройка на колектора

Процесът на инсталиране на колектор за подово отопление с вода се извършва съгласно следните инструкции:

• отстраняване на капачката от спирателния вентил;
• закрепване на клапана с шестостенен ключ;
• определяне на броя на завъртанията за конкретен контур;
• превъртане на клапана за изчисления брой пъти.

Останалите кръгове за подово отопление са конфигурирани по същия начин.

Животът и качеството на пода зависят от това колко точно е извършена настройката.

Възможно ли е да се монтира колекторът под нивото на отопляемия под, например в мазето?

Има случаи, когато разпределителният и смесителният блок трябва да се монтира не на пода, където е монтирано подовото отопление, а отдолу, например, ако котелното помещение е в мазето или просто не искате да разваляте интериора на апартамента.

Този тип окабеляване е приемлив., монтажът на колектора се извършва в същата последователност, както обикновено. Има само един проблем - Автоматичното обезвъздушаване на въздушните маси от главната линия не е възможно, ако вентилационният отвор е разположен на гребена.

Решението е да се монтира обезвъздушител на връщащата тръба между колектора и подовите панти, а преди това да се монтира спирателно устройство със спирателен вентил. Достъпът до обезвъздушителя е от съществено значение.

Моля, обърнете внимание: Тъй като за всяка подова линия е необходим обезвъздушителен отвор, струва си да се обмисли инсталирането на колектора под системата за подово отопление.

Подовото отопление е модерна отоплителна система, идеална за частни домове. С правилен монтаж на подовата конструкция и колектора, системата може да осигури комфортни условия в помещенията.
