Задвижващ механизъм за хидравлично подово отопление: спецификации, как да изберете и монтирате на колектор

Серво задвижването е автоматичен електромеханичен клапан, който включва, изключва или регулира дебита на топла вода в отделен кръг на подово отопление с вода.

Важен елемент от системата за подово отопление е кутия с гайка, която е закрепена към един от изходите на колектора.

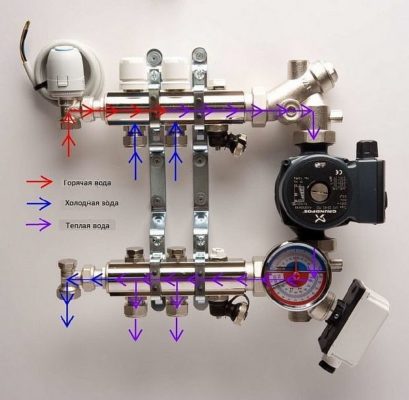

Принципът на действие на серво задвижван колектор

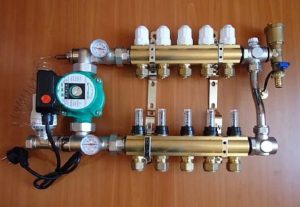

Колектор разпределя охлаждащата течност, изтичаща от котела, през контури от отоплителни тръби. Колекторът често се нарича гребен. Гребенът се състои от захранваща и връщаща греда с резбови връзки.

На една греда има между 2 и 12 двустранни изхода. Разходомери са монтирани на захранващата конзола в горните изходи, а охлаждащата течност се подава в долните изходи, влизайки в тръбопроводите на веригата.

Задвижванията с гайки са закрепени към горните изводи, а обратните краища на контурите (контурите) са свързани към долните клеми.

Чрез завъртане на серво главите на системите за подово отопление можете механично да включвате или изключвате подаването на топлина към всеки кръг. В средно положение устройствата работят автоматично.

Сигнал за напрежение, предаван по проводник от термостата, активира механизъм, който натиска стеблото на вентила на обратната греда на колектора. Това контролира нагряването на подовия контур в определено помещение.

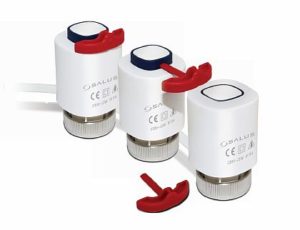

Серво задвижващо устройство

Серво задвижването за хидравлична система за подово отопление е ключов компонент на системата за подово отопление. Основният му компонент е мех - подвижна балона, пълна със специална течност (метилбензен или толуен). Когато се нагрява от електрически ток от термостата, веществото разширява меховете. След това балона натиска стеблото на вентила на връщащата конзола.

Видове, технически характеристики, разлики

Днес съществуват няколко вида серводвигатели. Най-често използваните механизми могат да бъдат класифицирани по метода им на работа, както следва:

• механичен;
• електронен;
• електротермичен;
• дистанционно.

Механични

Най-лесното за работа устройство. Няма сложен механизъм. За да регулирате нивото на нагряване на желаната верига, просто завъртете главата на устройството на ръка. на обратния гребен Ляво или дясно, съответно, за да увеличите или намалите нагряването на контура на подовото отопление. Инсталирането на ръчен вентил е препоръчително в райони, където отоплителната система се състои от 2-3 кръга и не се изисква специална автоматизация.

Не са необходими последващи настройки, тъй като системата се настройва автоматично. Едно от предимствата на механичното устройство е ниската му цена и дългият експлоатационен живот. Един недостатък е невъзможността за програмиране на серво задвижването на колектора за подово отопление. Следователно, когато напуска дома, собственикът трябва да настрои желаната температура ръчно.

Електронни

Електронните модели са оборудвани с течнокристални дисплеи, които показват етапите на работа на серво задвижването.

Възможно е също така да програмирате собствен микроклимат за всяка стая.

Това може да се направи автоматично или ръчно.

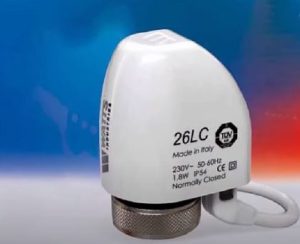

Електротермичен

Тези устройства са двупозиционни задвижващи механизми в автоматизирани системи за подово отопление. Корпусът на задвижващия механизъм има два светодиода. Зелената светлина свети, когато към задвижващия механизъм е подадено захранване, а синята светлина свети, когато вентилът е отворен. Когато захранването е изключено, и двата светлини изгасват.

Дистанционно

Основната разлика от другите модели е, че дистанционното задвижване може да се програмира онлайн. Задвижващото устройство има два сензора, които следят промените в температурата както навън, така и вътре в помещението. Дистанционните управления имат девет режима на работа. Освен това, контролерите могат да показват информация за количеството консумирана електроенергия на дисплея на термостата.

Освен това има затворени и отворени задвижващи механизми. Първите са затворени по подразбиране, докато вторите са почти винаги отворени.

Препоръки за избор на серво задвижвания

Съществуват два вида серво задвижвания. Те се различават по началното положение на гребенните клапани. Клапан, който е отворен по подразбиране, ще остане такъв, ако има прекъсване на захранването на входа на серво задвижването и охлаждащата течност ще тече свободно през веригата. В противен случай серво задвижването ще остане затворено в нормалното си положение. Тоест, без захранване, серво задвижването ще държи клапана затворен.

По-добре е потребителят да избере модела, който е най-подходящ за условията на работа в дома.

Например, в райони с дълги зими и чести прекъсвания на електрозахранването е по-добре да изберете отворен тип. Подът ще остане топъл, докато от бойлера тече топла вода.

Серво задвижванията от затворен тип е за предпочитане да се инсталират в топли климатични условия. В случай на прекъсване на захранването, температурата в помещението няма да падне до критично ниво и да причини негативни последици.

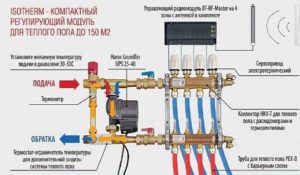

Диаграма на свързване

Свържете серво задвижванията съгласно инструкциите, приложени към колектора за подово отопление. Оборудването трябва да бъде закупено като пълен комплект, състоящ се от компоненти от един и същ производител. Това ще помогне да се избегнат евентуални несъответствия във връзките между компонентите на колектора.

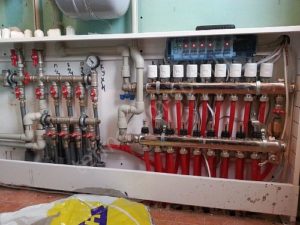

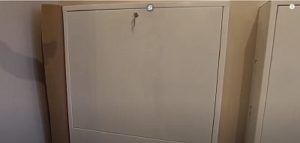

Когато има голям брой консуматори на топлина, цялата система за разпределение на топла вода обикновено се помещава в шкаф. За голям брой отопляеми помещения оборудването може дори да заема няколко шкафа.

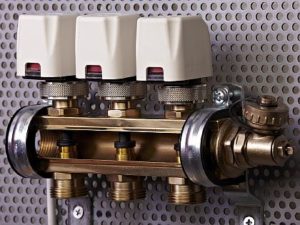

Монтиране на серво задвижване на колектор с подово отопление

С определени знания и опит в работата с ВиК, Свързването на серво задвижвания към колектор за подово отопление няма да е трудно за домашен майсторТрябва да продължите както следва:

1. Те отварят опаковките и изваждат сервомоторите с инструкции.

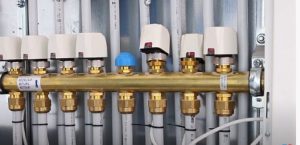

2. На колектора (връщащ гребен) развийте защитните капачки и ги оставете настрана.

3. На мястото на отстранените капачки, на колекторните клеми се виждат стърчащи пръти.
4. Кабелите на серво задвижването са закрепени към връщащите тръби на веригите с пластмасови скоби.

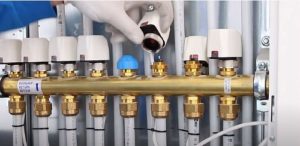

5. Серво задвижванията се монтират с холендрови гайки на резбите на тръбите за обратен гребен, така че стеблото на клапана да влиза в отвора на устройството без изкривяване.

6. Съединителните гайки се затягат на ръка. След това внимателно се затягат с гаечен ключ.

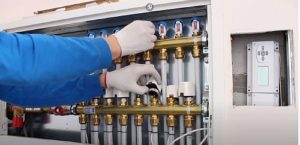

7. Разходомерите са монтирани на разпределителния гребен.

8. За удобство и безопасно съхранение, цялото оборудване е монтирано на панел в шкаф.
9. В шкафа е инсталирана кабелна автоматизация с бутони за програмиране, клеми за свързване на серво задвижвания и стайни термостати.

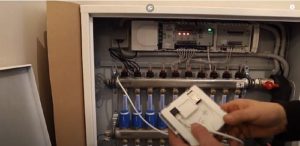

10. За дистанционно управление на серво задвижвания в онлайн режим, свържете устройството „Точка за достъп“.

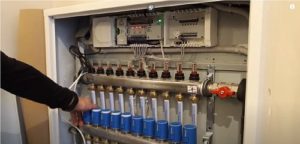

11. Индикаторът за заетост изглежда различно при различните модели задвижвания. Може да се появи като червена лента в долния изрез на корпуса или като бял кръг под капака на серво мотора.
12. Индикаторът показва, че веригата в момента се нагрява до зададената температура. Ако няма сигнал, температурата на пода се е стабилизирала и подаването на охлаждаща течност е спряно.

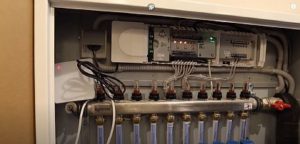

13. За големи площи отопляеми подове с топла вода, оборудването се поставя в едно устройство, което представлява широк шкаф.

Регулиране на подово отопление със серво задвижвания

Това се случва по следния начин:

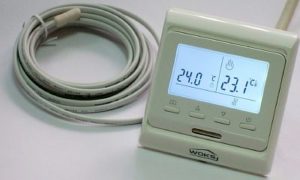

• Настройте стайната температура на всеки стаен термостат. Монтирайте устройството на 1,5–1,6 м над пода, далеч от източници на топлина и пряка слънчева светлина;
• термостатът получава информация от два температурни сензора - сензори за температура на въздуха и пода;
• термостатът предава информация за зададените параметри към модула за превключване на кабелна автоматизация;
• от своя страна модулът предава команда чрез проводници към серво задвижването, което или отваря, или затваря;
• Ако няма автоматизация, температурата на пода се регулира ръчно чрез завъртане на главите на серво задвижването.

Основни производители

Днес следните марки са сред лидерите в производството на висококачествени системи за подово отопление с вода с различни характеристики.

1. Луксор.
2. Валтек.
3. Уотс.
4. Рехау.
5. Нептун.
6. Хенко.

Луксор

Системите за хидравлично подово отопление Luxor се предлагат в четири вида на руския пазар. Системата CD 468, базирана на два колектора (гребени за връщане и подаване), има брой изходи от 3 до 12. Моделът CD 477 е оборудван с разходомери. Серията CD 468 M е оборудвана със сферични кранове, оборудвани с температурни сензори. Някои системи CD 473 M са оборудвани с обезвъздушителни и дренажни клапани. Системите Luxor са чувствителни и изискват постоянно наблюдение на техническото им състояние.

Валтек

Компанията е преминала изцяло към използване на тръби от омрежен полиетилен в своите вериги. За разлика от обикновения полиетилен, чиито молекули не са свързани помежду си, омреженият полимер има здрави молекулярни връзки, което придава висока здравина на продуктите. Недостатък е, че тръбите трудно поддържат извивките на контура, което изисква допълнителни скоби.

Уотс

Watts е уникална с това, че доставя отоплителни тела на пазара напълно сглобени и готови за свързване. Това гарантира бърз монтаж. Най-новите ѝ разработки включват радиочестотен термостат, позволяващ монтаж навсякъде в помещението.

Рехау

Rehau доставя висококачествено оборудване, което е надеждно, компактно и лесно за инсталиране. Управляващият блок може да се инсталира бързо, което позволява бързо свързване на серво задвижванията към превключвателя. Един недостатък е високата цена на оборудването.

Нептун

Единствената руска компания, доставяща хидравлични подови отоплителни системи с гофрирани тръби от неръждаема стомана. Тези системи се различават от своите полимерни аналози по това, че предлагат почти перфектен топлопренос и са устойчиви на замръзване и воден удар. Пакетът оборудване включва всички необходими фитинги, изолационни подложки и циркулационна помпа.

Хенко

Системата за подово отопление на производителя е базирана на многослойна конструкция от металопластикови тръби. Немската компания гарантира, че отоплителната система ще работи в продължение на няколко десетилетия. В магазините често се срещат фалшиви продукти на Henco. Оригиналните продукти се произвеждат само в Белгия.
