Гребен за подово отопление: монтаж и настройка, самостоятелно производство

Собствениците на жилища все по-често избират подово отопление вместо стандартни радиатори. Тези системи се състоят от редица компоненти, но най-важният е разпределителният гребен. Без него системата няма да функционира правилно и да поддържа комфортна температура.

Като прочетете нашата статия, ще научите за различните видове колектори, техния дизайн и принципи на работа. Използвайки тази информация, можете сами да сглобите и инсталирате смесително-разпределителен блок за подово отопление.

Предназначение на гребен за подово отопление

Гребенът за подово отопление не е самостоятелно устройство, а набор от компоненти, които са част от колекторен възел. Той е отговорен за работата на подово отопление.

Най-често подът с топла вода включва няколко вериги., които имат различна дължина, изискват различни количества охлаждаща течност. Следователно, без разпределителен блок, устройството няма да функционира правилно.

Без колектор, топлата вода ще тече директно от бойлера в тръбите на пода, като по-голямата част от нея ще се влее в най-малкия контур. В резултат на това по-малкият контур ще прегрее, а по-големият ще бъде недогрят.

Ако охлаждащата течност се подава от централната отоплителна система, температурата ѝ се повишава над необходимата за подово отопление. Ако тя постъпи в кръговете неразредена със охладена вода, прегряването е гарантирано.

За това е необходим смесителен агрегат, където течността се смесва до необходимата степен.

Устройството ви позволява да регулирате количеството охлаждаща течност, подавано към всеки контур, и нивото му на нагряване. Това помага да се осигури необходимото ниво на температура.

Устройство

Хидравличният колектор за подово отопление се състои от две хоризонтални тръби – захранваща и връщаща – с изводи за свързване на подовите клонове. Топлоносителят се подава от краищата.

На едната тръба са разположени клапани за регулиране на количеството флуид, постъпващ в контурите. Гребенът може да се регулира ръчно или автоматично с помощта на серво задвижвания. На клоновете на втория колектор са разположени крушки с разходомер за наблюдение на обема на охлаждащата течност.

Гребен за подово отопление е:

• захранваща и изпускателна тръба;
• спирателен вентил на входа и изхода;
• крепежни елементи за монтаж;
• термостат;
• кран за източване на охлаждащата течност;
• вентил за обезвъздушаване;
• клапан за подаване на вода от източник;
• смесителен агрегат;
• помпа.

Колекторът е закрепен към стената с помощта на метални скоби.

Принципът на действие на двупътен вентил

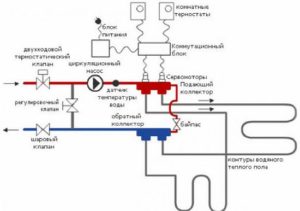

Когато се използва схема за свързване на двупътен вентил за подово отопление, колекторът е оборудван с температурен сензор, разположен на връщащата линия. Вентилът може да бъде в отворено или затворено положение, в зависимост от стеблото на вентила, управлявано от термостатичната глава.

Принципът на действие на устройството се определя от отварянето на клапана, което води до потока на нагрята течност от котела в гребена.

Там тя се разрежда с охладената охлаждаща течност и след това се насочва към захранващата тръба. В този момент термометър измерва температурата на течността; ако тя е под необходимото ниво, вентилът остава отворен.

След като се достигне желаната температура, той се затваря, спирайки потока на топла вода. Докато подовото отопление се охлажда, термостатичният вентил повдига буталото, като по този начин отваря и възобновява потока.

Двупътният вентил е надежден и рискът от повреда на спирателния елемент е практически нулев, което минимизира риска от навлизане на излишна загрята течност в системата за подово отопление. Струва си да се отбележи обаче, че процесът на управление – плавност и прецизност – е по-нисък от този на трипътния вентил.

Колектор с двупътен вентил може да отоплява помещение с ограничена площ – не повече от 200 м². Устройството не е подходящо за отопление на по-големи помещения.

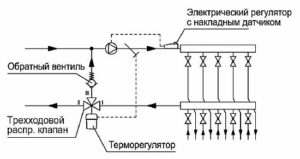

Принципът на действие на трипътен вентил

Трипътният вентил се различава от двупътния вентил по това, че има три изхода вместо два. Единият е свързан към захранващия вентил, другият към изходния колектор, а третият към връщащата линия, съдържаща охладена вода.

Нека разгледаме как работи гребенът:

1. В началото смесителният блок е затворен, а захранващият клапан от източника на топлина е отворен. Загрятата охлаждаща течност постъпва в колектора.
2. Сензорът сигнализира, когато температурата се повиши. Стеблото на клапана се премества, частично затваряйки подаването на топла вода и отваряйки смесителната линия. Охладената охлаждаща течност се смесва със загрятата охлаждаща течност.
3. Температурата на водата се е върнала към нормалното - вентилът остава в това положение.
4. След като преминава през контурите няколко пъти, течността се охлажда под нормалната температура и сензорът ви предупреждава. Смесителната линия се затваря, захранването с топла вода се отваря напълно и цикълът се повтаря.

Смесването на охлаждащата течност се случва не в гребена, както при двупосочно устройство, а в самия клапан.

Тази схема е по-точна и процесът на настройка е много по-плавен.Може да отоплява голяма стая – от 150 м² – но нагревателният елемент е по-малко надежден и често се поврежда. Това може да доведе до прекомерен поток на гореща охлаждаща течност в тръбопровода, което може да го повреди.

Производствени компании

Различни държави и компании произвеждат тези устройства. Най-висококачествените устройства са от европейски производители, но цените им са много високи – варират от 1000 до 1200 долара. Продуктите на китайските производители са евтини, но не издържат дълго. Има обаче компании, които произвеждат висококачествени модели на достъпни цени.

Списък на производителите на гребени за подово отопление, които трябва да се имат предвид при избора на разпределителен блок:

1. Милениум — гребенът, произведен в Китай, е функционален и достъпен.
2. TIM (Китай) — колектор с разходомери за подово отопление. Висококачествен, надежден продукт, произведен на оборудване от европейски клас.
3. Oventrop Мултидис — разпределителна конструкция от неръждаема стомана с принудителна циркулация, осигуряваща дълъг експлоатационен живот. Страна на произход: Германия.
4. Стаут — устройство, произведено в Италия, с разходомери. Надеждно, изработено от висококачествени материали.
5. Валтек (Италия) — никелиран месингов колектор. Изходният гребен е снабден с клапани за контрол на потока на охлаждащата течност.

Избор на гребен

Когато избирате гребен, трябва да знаете необходимостта от неговото функционално предназначение и производителност; той трябва да има резерв, за да може да издържи на резки промени в налягането.

Освен това е необходимо да се вземе предвид:

1. Материал: Предлагат се месинг, пластмаса и неръждаема стомана. Пластмасовият колектор е евтин, но не е издръжлив. Завареният колектор от неръждаема стомана е издръжлив, но е податлив на корозия. Месинговите колектори са с най-високо качество и надеждност, но са скъпи.
2. Броят на вентилите, необходими за свързване на подовите кръгове, се определя най-добре чрез инсталиране на колектор с брой изходи, равен на броя на подовите кръгове. Ако има повече изходи, излишъкът ще трябва да се запечата.
3. Ниво на автоматизация – оборудването вече се свързва с термостати и програмируеми контролери. Те опростяват процеса на регулиране и наблюдение на температурата и потока на охлаждащата течност.

Когато купувате разпределително устройство, най-добре е да изберете продукт от реномирана компания, дори ако цената е по-висока – то ще се изплати с времето. Подходящата гаранционна документация е от съществено значение.

Сглобяване на фабричен гребен – инструкции

Най-често при монтаж на подово отопление се използва фабричен модел от месинг или такъв от неръждаема стомана.

Инструкции за самостоятелно сглобяване на колектора и смесителния възел за подово отопление!

Нека разгледаме стъпка по стъпка как да сглобим гребена:

• Оборудването се разопакова и проверява за цялост и комплектност.

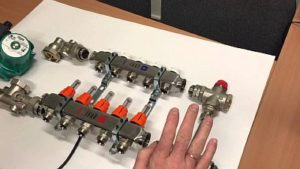

• Всички части са разположени на пода една по една, точно както ще бъдат сглобени.

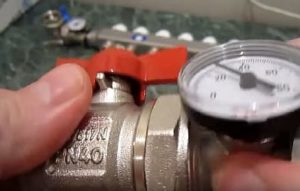

• Сглобяват се малки елементи - термометър и спирателни вентили, подаващи вода от източника към гребена.

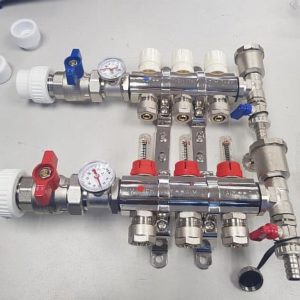

• Малките елементи са свързани към колектора.

• Гребенът с малки елементи е фиксиран към стената (по-долу сме описали подробния процес на монтаж).

• Монтират се дву- или трипътен вентил, помпено оборудване и други компоненти. Системата е свързана към бойлер или друг източник на топла вода.

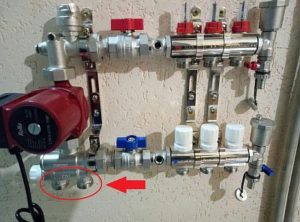

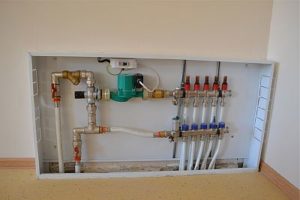

Ето как изглежда сглобеният гребен за подово отопление с помпа; сега можете да свържете тръбите към крановете.

Изработка на гребен за подово отопление със собствените си ръце

КОЛЕКТОРИ ЗА ПОДОВО ЗАТОПЛЯНЕ - СЪС СОБСТВЕНИТЕ СИ РЪЦЕ!!!

Можете сами да сглобите устройството от отделни компоненти – алтернатива на фабрично изработения модел. Компонентите – температурни сензори, спирателни вентили и други части – се закупуват отделно, а за изграждането на подаващите и връщащите колектори е необходима полипропиленова тръба.

Стъпка по стъпка, сглобяването на разпределителния блок изглежда така:

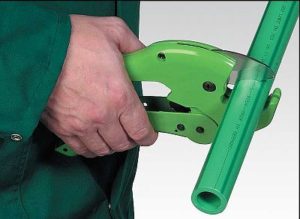

• Подгответе материала – полипропиленови тръби и тройници, предназначени за работа при високи температури, както и фитинги. Инструментите включват ножици за работа с полипропиленови тръби, поялник с приставки (можете да ги използвате за запояване на частите) и ролетка. Носете защитни ръкавици, когато използвате поялника.

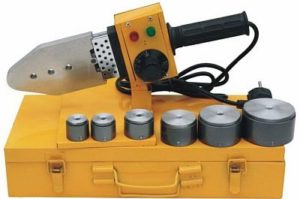

• Поставя се поялник, който да се нагрее, като едновременно с това се почистват и обезмасляват краищата на тръбата и тройника - това ще осигури висококачествено запояване.

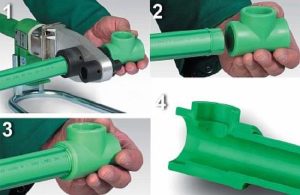

• Вътрешната страна на фитинга се нагрява чрез поставянето му върху дюзата на поялника.Полипропиленова тръба се нагрява отвън.
• Тръбата е свързана към тройника без усукване.

• Тръбата се отрязва, оставяйки малко парче за свързване на друг тройник, който се монтира по същия начин.

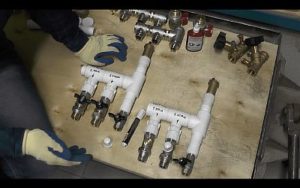

• Към тройниковите разклонения се свързват муфи, за да се свържат подови маркучи, спирателни вентили и обезвъздушителен отвор.

На този етап процесът на сглобяване на домашно приготвения гребен е завършен; можете да преминете към свързване на контурите на подовото отопление към колектора.

Ако искате да научите повече подробности, За да научите как сами да си направите колектор, ви предлагаме да прочетете тази статия..

Монтаж на устройството

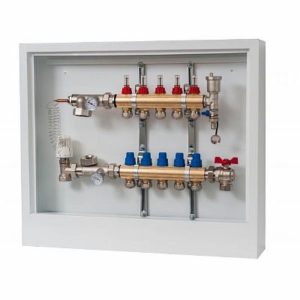

Обикновено тази конструкция се монтира в средата на стената, но по-близо до пода. Най-добре е колекторният възел да се монтира в метална кутия с пробити в нея отвори за излизане на тръбата.

Монтаж на колектора и свързване на кръгове за подово отопление

Задължително изискване при инсталиране на гребен за подово отопление е възможността за обезвъздушаване на отоплителната система; това ще опрости процеса на ремонт.

След като гребенът е сглобен, той се закрепва на място. Процесът е следният:

• Скобата, използвана за закрепване на гребена към стената, се разопакова и проверява за цялост.

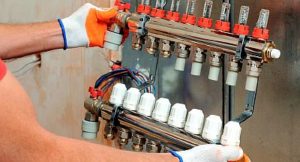

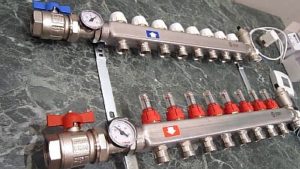

• Колекторите се фиксират към скобата, като се поставят върху голяма скоба и се закрепват с малка отгоре.

• В стената се пробиват вдлъбнатини и на това място се монтира колектор, заедно с термостат, спирателни вентили и клапани за източване на вода и освобождаване на въздух.

След това се свързват останалите елементи: дву- или трипътни регулиращи клапани, помпа и други компоненти.

Как да регулирате гребена

След като колекторът е монтиран и тръбите за подово отопление са свързани към него, можете да започнете да регулирате нивото на температурата и дебита на охлаждащата течност за всеки контур.

Колектор за подово отопление. Три начина за конфигуриране на разходомери.

Регулиране на температурата

Регулирането на температурата на подовата повърхност може да се извършва автоматично (ако има серво задвижване) или ръчно.

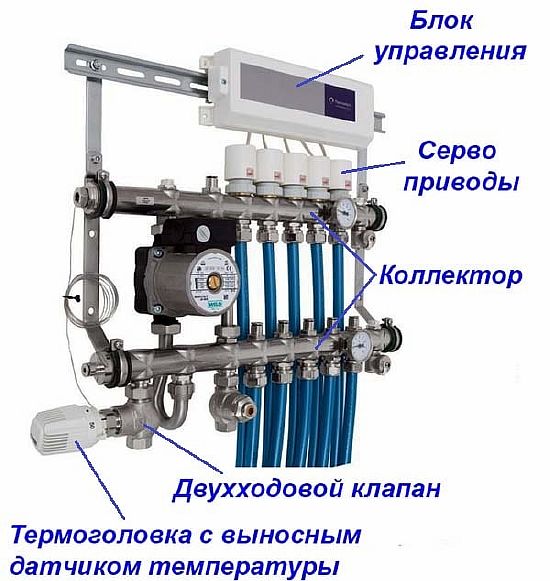

Серво задвижваната система работи по следния начин: термостати, разположени в помещението, отчитат температурата и я предават на управляващото устройство. В зависимост от нивото на нагряване, серво задвижването отваря или затваря клапаните на колектора. Това контролира нивото на нагряване на подовото отопление.

Ръчната настройка е поредица от действия:

• байпасният вентил е настроен на максимум 0,6 бара;

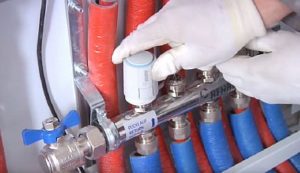

• изчислява се позицията на балансиращия вентил - за това се използва температурата на водата на входа и изхода;
• Помпеното оборудване е регулирано - възможно е да се зададе минималният дебит, като същевременно се увеличава бавно скоростта;
• Клонът се балансира чрез пълно отваряне на възела и след това плавното му затваряне в желаната позиция.

Това действие се извършва с всеки контур.

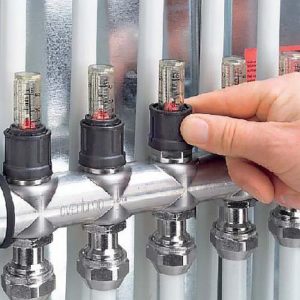

Регулиране на дебита на охлаждащата течност

Регулирането на потока на охлаждащата течност е по-дълъг и по-сложен процес, тъй като всеки кръг има своя собствена дължина. Той се състои от:

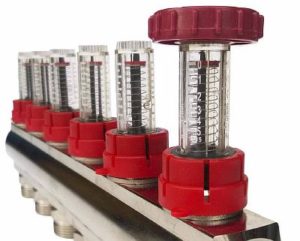

• премахване на капачката от крана на едната верига;

• затваряне на клапана с помощта на специален шестостенен ключ, докато спре;

• определяне и задаване на минималния брой обороти за даден клон;
• поставяне на защитната капачка на място.

Това действие се извършва за всеки контур поотделно, след сглобяване на гребена.

Ако решите да инсталирате подово отопление в апартамента или къщата си вместо радиатор, трябва внимателно да изберете правилния модел. Ако не сте сигурни как да сглобите уреда сами, по-добре е да закупите фабрично сглобен уред с автоматично управление. Това няма да е евтино, но ще гарантира висококачествена работа.
